W-12型外齿式锁紧止动垫圈结构设计

　　在螺纹连接防松的工程应用场景中，这类带外齿的锁紧垫圈是解决重载、振动工况下螺纹副松脱问题的核心配套零件，常见于重型机械传动轴系、电力设备安装、轨道交通走行部、工程机械液压管路连接等存在持续交变载荷的装配位置，区别于普通平垫圈仅起到增大承压面的作用，该类垫圈依靠自身结构特征实现机械锁止，无需额外增加防松胶、双螺母等冗余防松结构，能在有限的安装空间内完成可靠的螺纹防松功能。

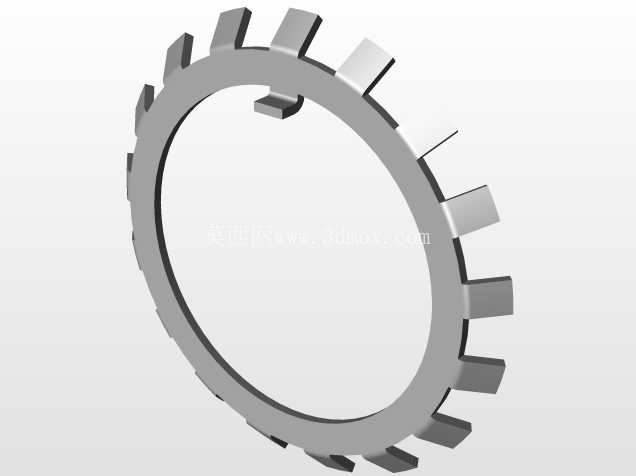

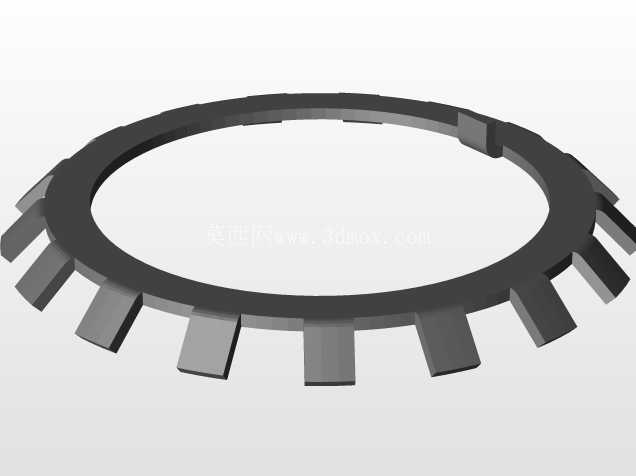

　　从实际功能特性来看，该垫圈的内圈为适配对应规格螺纹大径的光滑圆孔，安装时可直接套入螺栓或螺柱的光杆段，外圈均匀分布的矩形凸齿是实现锁止的核心结构：装配完成后，凸齿可卡入被连接件端面预制的卡槽内，或是抵靠在被连接件的台阶、法兰边侧面，当螺纹副出现松动回转趋势时，凸齿会与被连接件形成刚性干涉，阻止垫圈与被连接件之间的相对转动，而垫圈与螺母支承面之间的摩擦力则会进一步限制螺母的回转，双重作用下实现可靠的机械防松，相比摩擦式防松结构，这种机械锁止的方式不会因为温度交变、载荷冲击出现预紧力衰减导致的防松失效，在-40℃到120℃的常规工业环境温度区间内都能保持稳定的锁止性能。

　　从设计思路层面拆解，该垫圈的结构参数完全围绕螺纹连接的安装边界做匹配设计：首先内孔直径需略大于对应螺栓的公称直径，保证装配时能顺利套入，同时内孔与螺栓杆的间隙不能过大，避免垫圈出现偏心安装导致的凸齿受力不均；外圈凸齿的数量、齿宽与齿高经过受力校核，单个凸齿的抗剪切强度需匹配对应规格螺纹副的最大预紧力矩，防止在冲击载荷下凸齿被剪断失效；垫圈本体的厚度需匹配对应螺纹连接的沉槽深度，保证装配后螺母的支承面能完全贴合垫圈端面，不会出现悬空导致的预紧力不足；凸齿的分布角度采用均匀等分设计，保证任意方向的回转趋势都能被至少一个凸齿阻挡，不存在锁止盲区。

　　在安装边界的适配性上，这类垫圈对被连接件的端面有明确要求：若被连接件为光滑平面，需在对应位置加工与凸齿尺寸匹配的径向卡槽，卡槽深度略小于凸齿的轴向高度，保证凸齿卡入后垫圈本体仍能与被连接件端面完全贴合；若被连接件为带槽的圆螺母结构，凸齿可直接卡入圆螺母的外周槽内，无需额外加工卡槽，这也是该类垫圈常与圆螺母配套使用、用于滚动轴承内圈轴向固定的核心原因。装配过程中需注意，凸齿的折弯方向需与螺母的拧紧方向匹配，待螺母拧紧至规定预紧力矩后，可将对应位置的凸齿向上折弯贴靠在螺母的侧平面上，进一步限制螺母的回转自由度，部分重载工况下还可将相邻两个凸齿分别卡入被连接件卡槽和折弯贴靠螺母，实现双重锁止。

　　从结构细节来看，该垫圈的所有棱角都做了小倒角处理，避免装配过程中锐边划伤操作人员或切割密封件，垫圈平面的平面度公差控制在0.1mm以内，保证与螺母、被连接件端面的贴合率不低于85%，避免局部应力集中导致的垫圈压溃失效；凸齿与垫圈本体的过渡位置采用圆角过渡，减少应力集中，防止交变载荷下凸齿从根部断裂。不同于弹性垫圈依靠弹力实现防松的原理，该类垫圈属于刚性锁止零件，本身不提供弹性补偿，因此装配时仍需按照螺纹副的规定预紧力矩拧紧螺母，不能依靠垫圈替代预紧力的施加。在长期使用过程中，若需拆卸螺纹连接，只需将折弯贴靠螺母的凸齿扳平，即可正常拧下螺母，垫圈若无凸齿变形、断裂等损伤可重复使用，但在经历过超过额定载荷的冲击工况后，需检查凸齿的变形情况，若出现齿根裂纹、凸齿弯曲变形量超过齿厚的1/3时需及时更换，避免防松失效。
