木工用长柄锛子三维结构设计

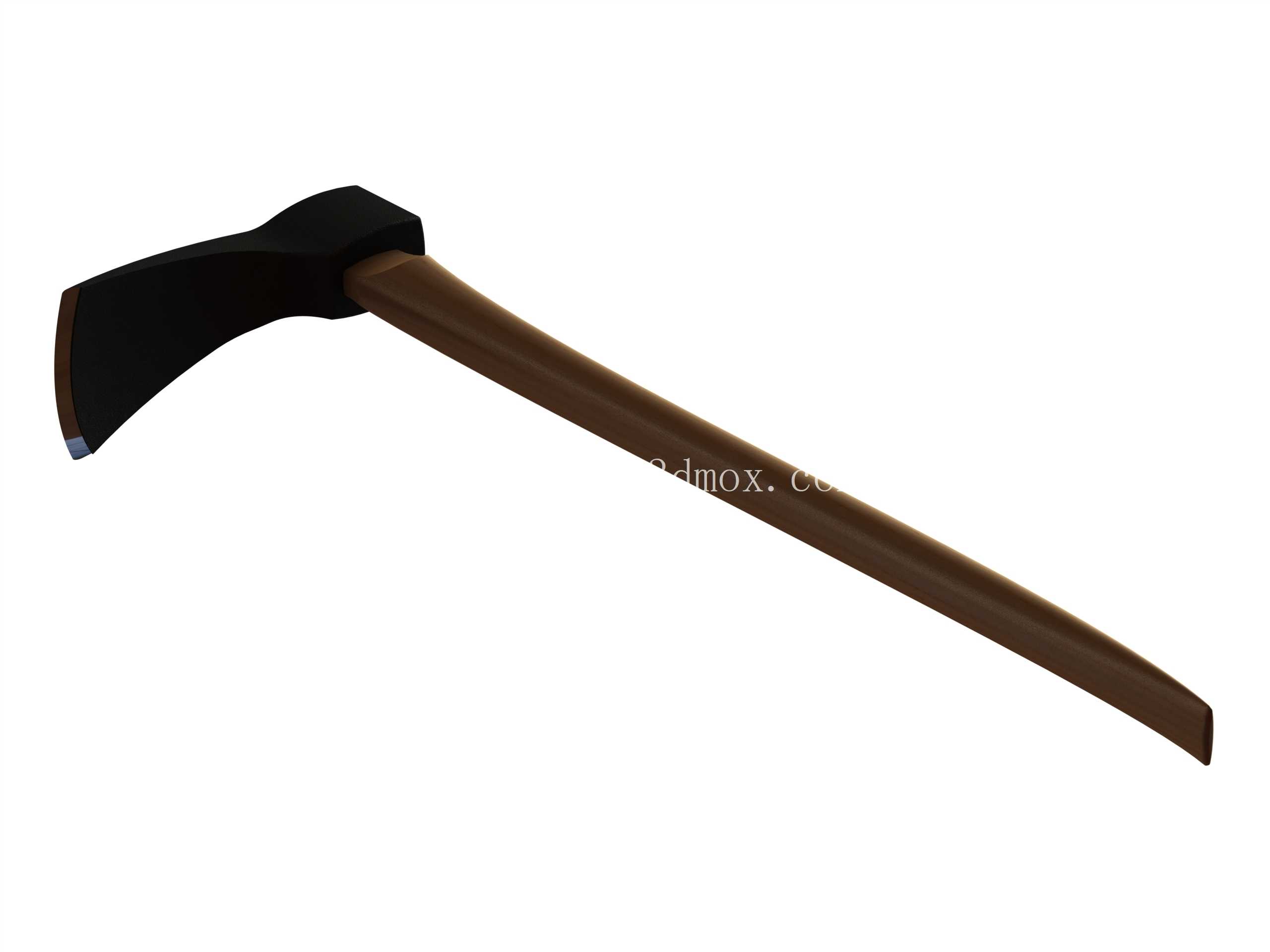

　　在传统木作加工、原木粗整形的作业场景里，锛子是一类应用历史极久的手动工具，主要用于原木去皮、大面找平、枋料粗裁这类需要大切削量的粗加工工序，相比斧子的竖向劈砍，锛子的横向切削角度更适合处理长尺寸原木的表层修整，在古建木作、传统家具备料、户外原木搭建作业中至今仍有不可替代的使用价值。这款木柄锛的结构设计完全贴合实际人工作业的发力逻辑，金属锛头采用弯颈式结构，切削刃口与木柄轴线形成固定倾角，作业时操作者站立于原木侧方，通过手臂带动腰腹发力挥动工具，刃口可以以近乎平行于木材纤维的角度切入表层，避免竖向劈砍导致的木材顺纹开裂问题，尤其适合处理含水率偏高的新鲜原木，切削过程中木材纤维的断裂更整齐，后续细加工的余量更小。

　　从结构设计的细节来看，锛头与木柄的连接部位采用了锥度嵌合加横向销钉固定的结构，锛头的安装孔做了1:20的内锥度，木柄的连接端加工出匹配的外锥面，装配时从木柄尾端打入楔块涨紧，再横穿金属销钉锁止，完全避免作业过程中锛头松动甩出的安全隐患，这种连接结构也是传统手动冲击类工具经过上百年验证的可靠结构，在反复冲击载荷下不会出现连接失效的问题。木柄的外形做了符合人体工学的变截面设计，握持段直径略粗，向连接端逐渐收窄再过渡到与锛头配合的锥段，柄身整体带有自然的弧度，挥动过程中手腕可以保持自然顺直的姿态，长时间作业不容易出现关节劳损，柄尾端做了略微膨大的挡边，防止挥动手势过大时工具从手中滑脱。

　　外形尺寸方面，整体长度控制在865mm，这个长度刚好适配成年男性站立作业的挥摆半径，不需要过度弯腰就可以完成切削动作，锛头的切削刃宽度为124mm，单次切削的覆盖宽度足够，处理大直径原木时的作业效率更高，锛头的横向最大宽度302mm，重心位置设计在距离木柄握持端约三分之一总长度的位置，挥动时的惯性力刚好集中在刃口切削区域，不需要额外施加过大的下压力就可以完成切削。实际使用场景中，这类锛子除了传统木工作业，也常用于园林作业中的枯木修整、木结构建筑的现场构件修配，甚至在户外探险、原木搭建的野外作业中也是常用工具，设计时充分考虑了不同使用场景下的受力情况，锛头的金属部分采用了整体锻造的结构，刃口区域做了局部淬火处理，硬度控制在合理区间，既保证刃口的锋利度保持性，又避免整体过硬导致挥动时碰到硬节、铁钉等硬物出现崩刃的问题。从建模的角度来看，整个模型的曲面过渡完全还原实物的制造工艺，木柄的曲面是通过多段样条曲线拟合后放样生成，完全匹配实际木作加工中木柄的打磨轮廓，锛头的弯颈部分做了合理的圆角过渡，避免应力集中，切削刃口做了0.3mm的刃口厚度模拟，既还原真实刃口的形态，又避免建模时出现零厚度的几何错误，连接部位的锥度配合、销钉孔的位置都完全按照实际装配尺寸设计，可以直接用于3D打印验证、工装夹具设计参考，也可以作为木工工具类产品开发的结构原型，在做相关作业场景的模拟仿真、人机工程分析时，这个模型的尺寸精度和结构还原度都能满足工程使用要求。

　　需要注意的是，这类手动工具的设计核心是重心匹配和连接可靠性，很多仿制的锛子之所以使用体验差，大多是因为重心位置偏移导致挥动时震手，或者连接结构不可靠容易掉头，这款模型在设计阶段就反复调整了锛头和木柄的重量配比，将整体重心落在握持段前方约150mm的位置，挥动时的惯性刚好带动刃口切入木材，手腕不需要额外施加控制力来平衡工具重量，长时间作业的疲劳度会明显降低。另外锛头的背部设计成平整的平面，必要时可以当做手锤使用，用来敲击木楔、凿子这类其他木工工具，不需要额外携带锤子，兼顾了多场景的使用需求，木柄的选材一般采用韧性较好的硬杂木，建模时也预留了足够的截面厚度，在最大冲击载荷下的弯曲强度满足使用要求，不会出现挥动手柄断裂的问题。
