NEMA16规格步进电机L型安装固定支架

　　在小型自动化设备、桌面级数控装置、3D打印运动模组以及精密送料机构的搭建过程中，步进电机的安装固定精度直接决定了整套传动系统的运行稳定性，这款适配NEMA16规格步进电机的L型安装支架，正是针对小尺寸传动场景的安装需求设计的结构件。从实际应用场景来看，这类支架常被用在空间局促的小型设备内部，比如桌面点胶机的Z轴升降模组、小型皮带输送线的动力端固定、实验室自动化取样装置的动力安装位，这些场景往往没有足够的平面空间直接卧式固定电机，需要通过L型结构完成电机安装面与设备安装基面的垂直转换，同时保证电机输出轴的同轴度与支撑刚性。

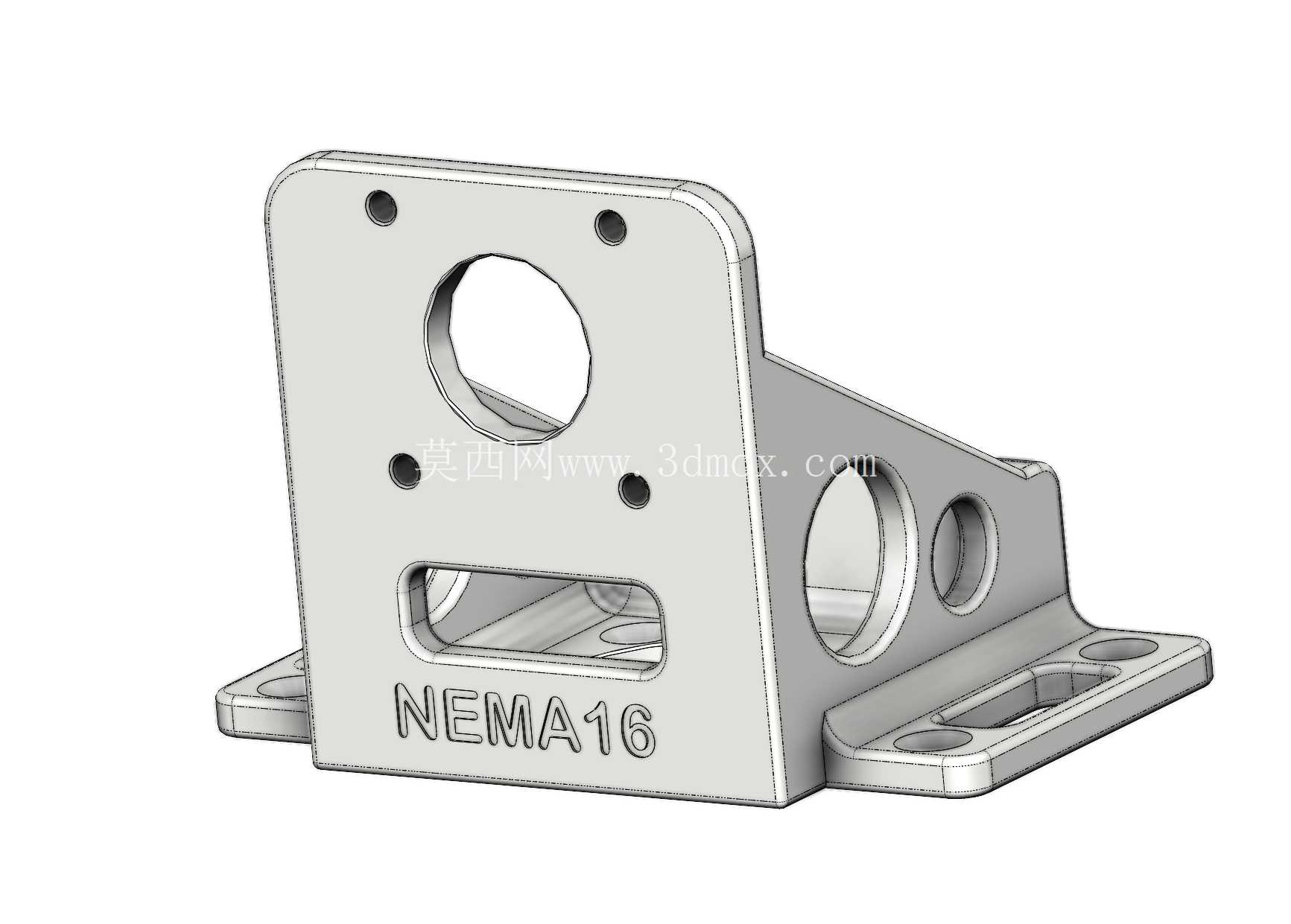

　　从功能特性上看，这款支架采用一体化折弯加筋的结构设计，垂直安装面预留了与NEMA16步进电机安装孔位完全匹配的四个固定螺纹孔位，中心大尺寸开孔刚好避让电机输出轴端与联轴器的安装空间，下方的长条形开槽可以方便用户在不拆卸电机的情况下，观察联轴器的锁紧状态，也能为电机端的线缆走线留出一定的避让空间，避免线缆在电机运行过程中与支架边缘产生摩擦破损。侧面的加强筋位置预留了两个不同直径的通孔，大孔用于穿设传动轴或者走线，小孔可作为辅助安装位固定传感器、限位挡片等周边小零件，底部的安装法兰面设置了两个长圆形安装腰孔，允许用户在安装时对电机的前后位置进行微调，方便调整同步带的张紧度或者丝杠的轴向间隙，不需要在设备基板上额外加工可调安装位，降低了配套设备的加工难度。

　　设计思路上，这款支架没有采用分体拼接的结构，而是选择一体化成型的L型主体加侧部三角加强筋的构型，主要是考虑到NEMA16步进电机本身输出扭矩不大，但运行过程中会产生一定的径向振动，一体化结构可以避免拼接结构带来的连接间隙，长期运行不会出现螺丝松动导致的电机位置偏移。垂直安装面的边缘做了圆角倒角处理，既可以避免安装时锋利边缘划伤操作人员，也能减少应力集中，在支架受到电机振动冲击时不会在转角位置产生裂纹。底部安装面的厚度比垂直安装面略厚，主要是为了保证支架固定在设备基板上之后，不会因为电机的重量产生下倾变形，保证电机输出轴的水平度或者垂直度符合传动要求。

　　从安装边界尺寸来看，这款支架的垂直安装面尺寸完全匹配NEMA16电机的42mm见方的安装法兰规格，四个安装孔的孔距严格遵循NEMA标准的31mm孔距设计，不需要额外加工转接板就可以直接固定对应规格的步进电机。中心开孔直径足够容纳常用的20mm外径联轴器，不会出现联轴器与支架内壁摩擦的情况。底部安装面的总宽度控制在60mm以内，两个腰型安装孔的孔距设置为48mm，适配大多数小型铝型材台面的安装槽间距，可以直接通过T型螺栓固定在2020或者3030规格的工业铝型材上，不需要额外打孔。支架的整体高度控制在50mm，安装后电机轴心距离安装基面的高度为28mm，刚好匹配市面上常用的20mm直径同步轮、GT2同步带的传动中心高要求，也能适配直径12mm的T型丝杠安装，不需要额外调整轴心高度。

　　在实际选型使用过程中，需要注意这款支架的支撑强度适配NEMA16规格的小扭矩步进电机，不适合更大规格的电机安装，安装时需要先将电机固定在支架垂直面上，锁紧四个电机固定螺丝之后，再将支架整体通过底部腰孔固定在设备基面上，调整好传动张紧度之后再锁紧底部固定螺丝，这样可以获得更好的传动同轴度，减少运行过程中的振动和噪音。支架侧面的小孔可以用来安装限位触发挡片，不需要额外设计固定结构，进一步节省设备内部的安装空间，对于紧凑型自动化设备的结构设计来说，这类标准化的支架可以大幅减少设计工作量，缩短设备的开发周期，也能降低非标零件的加工成本。
