地上泳池框架用塑料固定夹结构设计

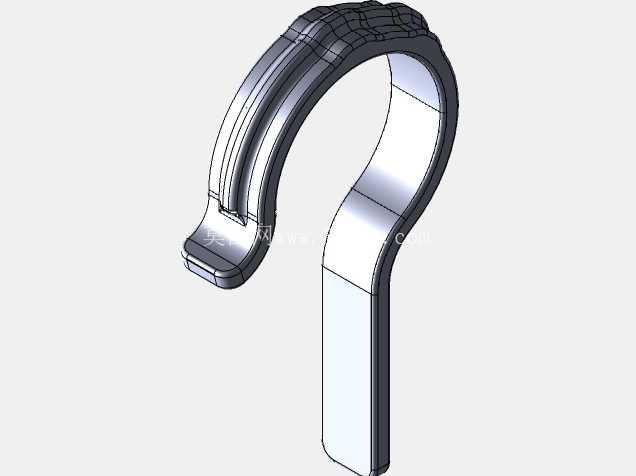

　　做家用地上泳池配套辅件设计的时候，最先要解决的就是泳池盖布的固定问题——这类平价地上泳池普遍采用薄壁圆管拼接成顶部围框，盖布铺设后如果没有可靠的夹持固定，很容易被风掀起，或是因为人员拉扯出现移位，失去保温、防落叶杂物落入的作用。这款夹持件就是针对这类场景开发的专用固定结构，整体采用C型开口配合延伸压臂的构型，开口侧直接卡接在泳池顶部的圆管框架上，延伸出的平直压臂则压合在盖布边缘，依靠结构自身的弹性抱紧力实现固定，不需要额外的螺丝、绑带等紧固件，安装和拆卸都可以徒手完成，日常收纳盖布的时候不需要借助工具就能快速拆下所有夹件，不会在框架上残留多余的连接结构。

　　从结构设计的角度出发，这类塑料夹持件最核心的设计要点是开口的抱紧量与自身形变能力的平衡，最初的样件采用PLA材质打印验证，设置25%的网格填充率时，常温下的夹持力完全可以满足固定需求，卡接在常规直径的圆管框架上不会出现松脱，压臂对盖布的压力也足够，不会因为普通的风力吹动出现夹件移位。但实际户外使用场景下需要考虑长期光照带来的材料性能变化，PLA材质在长期阳光直射下会出现脆化、应力松弛的问题，使用几周后抱紧力会出现明显下降，容易出现松脱，因此在结构上预留了尺寸缩放的调整空间，使用者可以根据自身所用泳池框架的实际管径，在切片软件中对模型进行等比例缩放，调整开口的内径尺寸，适配不同壁厚、不同外径的圆管框架，不需要重新建模就能匹配多数平价地上泳池的顶部围框尺寸。

　　外形上整体采用流线型的过渡设计，C型卡接段的内外侧都做了圆角过渡，避免尖锐棱角划伤泳池的PVC框架或是盖布材质，也能减少安装时的应力集中，降低塑料件卡接时出现开裂的风险。压臂部分采用等厚度的平直结构，长度方向的尺寸经过反复验证，既保证足够的压合接触面积，让盖布受力均匀不会出现局部压痕破损，又不会因为臂长过长导致结构刚性不足，压合时出现过度翘曲影响固定效果。安装边界上，夹件的C型开口尺寸适配市面上多数300mm直径规格的地上泳池顶部圆管框架，安装时只需要将开口对准圆管侧向推入，听到卡扣卡合的轻微声响即可确认安装到位，不需要额外的定位工序，单个夹件的安装时间不超过两秒，沿着泳池顶部框架间隔30-40cm布置一个，就能实现整圈盖布的可靠固定。

　　结构细节上，C型卡接段的内侧做了微幅的内凸筋设计，这部分结构的作用是增加夹件与圆管表面的接触摩擦力，即使材料出现轻微的应力松弛，内凸筋也能嵌入圆管表面的微小纹理中，避免夹件沿着管向滑动移位。压臂与C型段的连接位置做了加厚的圆弧过渡，这个位置是整个夹件受力最大的区域，卡接时的形变应力、压合盖布的反向作用力都会集中在这个转角位置，加厚过渡可以有效分散应力，避免长期使用出现断裂。整个夹件没有多余的装饰结构，所有的构型都是围绕功能实现设计，没有冗余的结构特征，既可以降低3D打印的材料消耗，也能减少注塑量产时的模具复杂度，适合小批量定制或是个人用户自行打印使用。

　　实际使用过程中，这类夹件不需要做额外的表面处理，打印完成后去除支撑就可以直接使用，因为长期接触泳池周边的潮湿环境，结构设计上没有容易积水的凹槽死角，日常使用后残留的水分可以自然沥干，不会因为积水积存导致材料加速老化，也不容易积藏污垢，清洁的时候直接用水冲洗即可。针对不同的使用需求，还可以通过调整填充率来改变夹件的抱紧力，如果是风力较大的户外使用场景，可以适当提高填充率增加结构刚性，提升抱紧力；如果是室内使用场景，适当降低填充率就可以满足需求，同时减少材料消耗。整个结构的设计没有采用复杂的装配结构，一体成型即可完成制作，不需要额外的组装工序，不管是个人FDM打印还是小规模注塑生产都有很好的适配性。
