U型折弯式轴承安装固定支撑座

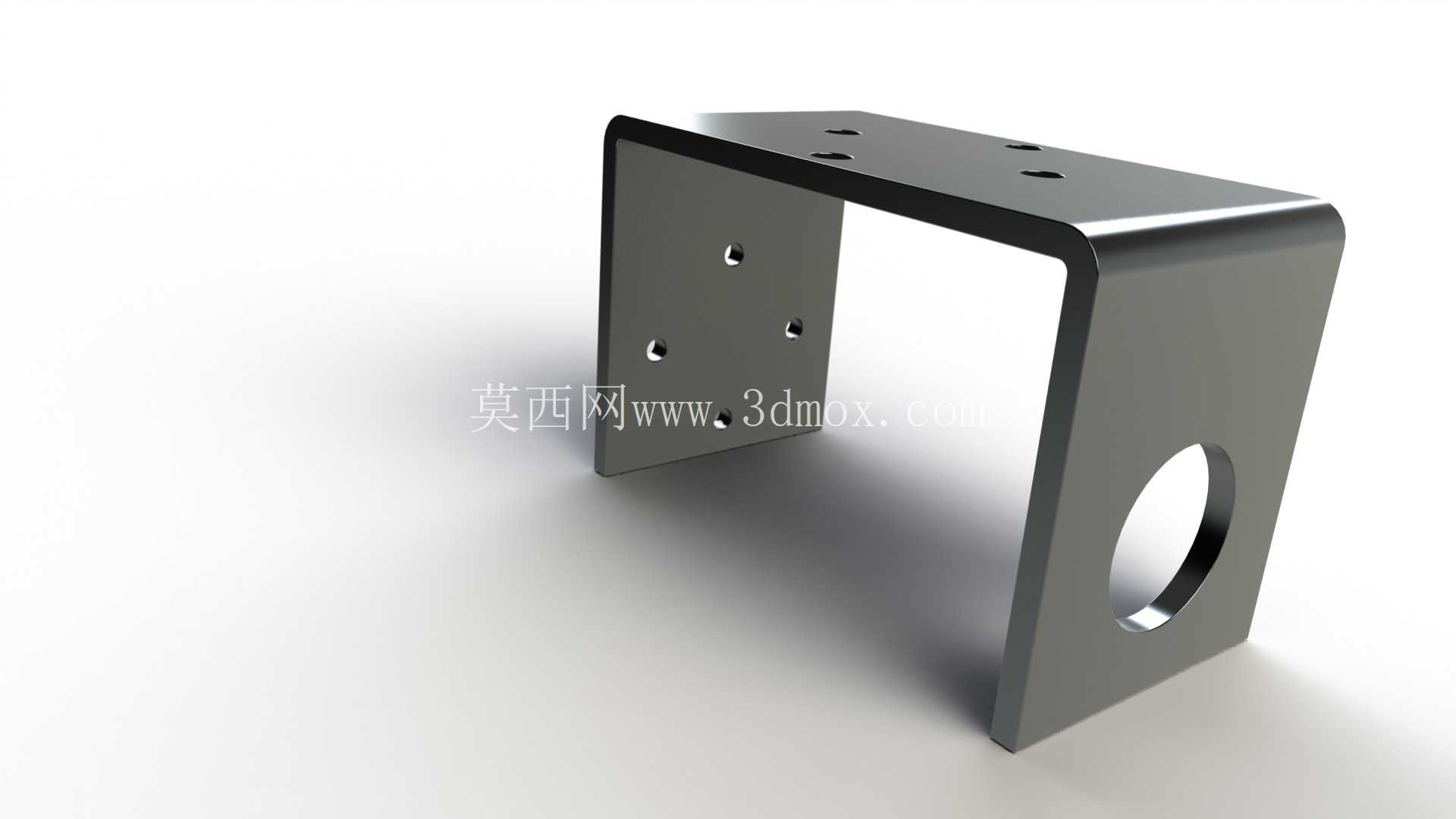

　　这款U型折弯结构的轴承支撑座，是小型传动机构里常用的安装承载部件，日常在桌面级输送线、小型电动执行机构、教学实验台架这类对安装空间有紧凑要求的场景里十分常见。不同于传统铸造轴承座的厚重结构，这款支撑座采用单块板材折弯成型的结构思路，整体没有额外的拼接焊缝，结构刚性在小负载工况下完全满足使用需求，同时大幅压缩了零件自身的重量与加工成本。

　　从实际使用的功能来看，这个部件的核心作用是为外圈带安装止口的滚动轴承提供稳定的安装基准，同时将轴承的承载载荷均匀传递到设备的安装基板上。侧面的通孔是轴承外圈的安装避让位，孔的边缘做了倒角处理，装配时可以避免轴承外圈压入时被板材锐边划伤，同时也能起到一定的导向作用，方便装配时快速对中。顶部平面的四个安装孔，是用来固定端盖或者限位压片的，当轴承装入侧孔后，可以通过顶部的紧固件压住轴承外圈的端面，防止轴承在运转过程中出现轴向窜动，尤其是在带传动存在侧向拉力的工况下，这种顶部限位的结构能有效避免轴承从座孔中脱出。

　　设计这款支撑座的时候，首先要考虑的是折弯内R角的取值，板材折弯的内R不能小于板材自身的厚度，否则折弯位置会出现应力集中甚至开裂的问题，同时折弯后的两个立板与顶板的垂直度公差需要控制在0.1mm以内，不然会导致装入的轴承轴线与安装基准面不平行，后续装配轴的时候会出现别劲的问题，轻则增加传动阻力加快轴承磨损，重则会导致轴运转时出现跳动异响。两个立板上的三个小孔，是用来安装传感器支架或者限位挡片的，在一些需要检测轴转速或者轴端位置的场合，可以直接在这些孔位上固定光电传感器的安装片，不需要额外在设备机架上打孔，大幅提升了机构集成的便利性。

　　安装边界方面，这款支撑座的底部两个端面是安装贴合面，装配时需要保证这两个面共面，平面度公差控制在0.05mm，和设备基板安装时可以通过螺栓穿过立板上的预留孔进行固定，也可以采用焊接的方式将其固定在型材机架上，不过采用螺栓固定的方式更方便后续的维护更换。需要注意的是，侧部轴承安装孔的中心高是整个部件的核心尺寸，这个尺寸直接决定了装配后传动轴的中心高度，设计时需要匹配对应传动副的中心距要求，一旦中心高偏差超过0.2mm，就会导致同步带或者齿轮传动的啮合间隙出现异常，影响传动精度。

　　在实际选型使用时，这类折弯式轴承座更适合径向负载在500N以内的轻载工况，比如小型传送带的从动辊支撑、小功率电机的输出轴过渡支撑、3D打印机的传动辊支撑这类场景，如果是重载冲击的工况，还是需要选择铸造一体的轴承座来保证结构强度。另外板材的厚度选择也和负载直接相关，通常1.5mm厚度的板材适配10mm内径以下的小轴承，2mm厚度的板材可以适配20mm内径以内的轴承，设计时需要根据实际承载的径向力、轴向力大小来核算板材的抗弯强度，避免长期负载下立板出现外张变形，导致轴承外圈失去配合精度。

　　从加工工艺的角度来说，这款零件的加工流程十分清晰，首先通过激光切割或者数控冲床把板材的展开料加工出来，同时把所有的安装孔、轴承避让孔一次性加工到位，然后通过数控折弯机按照设定的折弯角度一次成型，最后做表面氧化或者喷塑处理就可以完成加工，整个加工过程不需要开模，单件小批量生产的成本很低，非常适合非标自动化设备的快速定制需求，在非标设计的过程中，这类结构的轴承座可以大幅缩短设计周期，只需要根据实际使用的轴承型号调整孔位尺寸和折弯高度，就可以快速适配不同的安装需求。
