电源变压器用折弯式金属安装固定底座

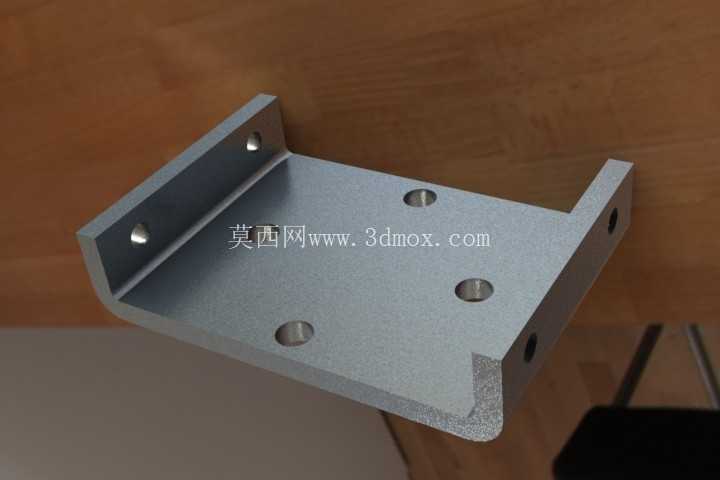

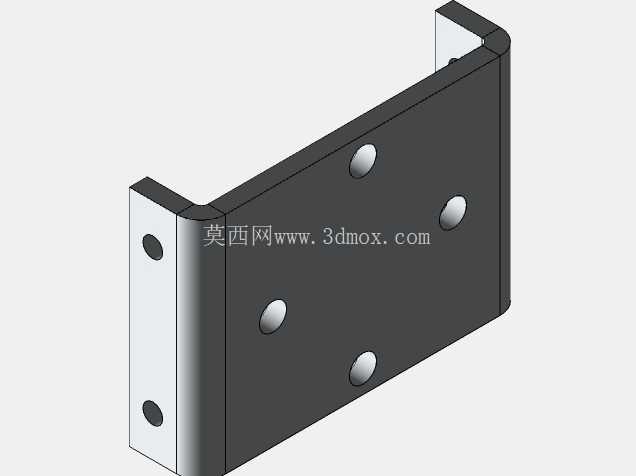

　　在低压配电、工业控制机柜以及小型电子设备的电源模块布局中，变压器的安装固定直接决定了设备运行的抗振性能与长期可靠性，这款折弯成型的金属安装底座，正是针对小功率电源变压器的安装需求设计的承载构件。从结构形态来看，该底座采用单块金属板材经折弯工艺成型，整体呈L型带侧边限位的槽式结构，底部平面为变压器的核心承载面，三个均匀分布的沉头安装孔用于将变压器本体锁紧固定在底座上，沉孔设计可保证螺丝安装后端面不突出，避免与变压器底部的绕组或者接线端产生干涉，同时也能让变压器与底座平面完全贴合，保证受力均匀。两侧向上折弯的立边一方面起到限位作用，能够限制变压器在水平方向的窜动，尤其是在设备存在运输振动或者运行振动的场景下，可避免变压器因横向位移拉扯接线端子导致的线路松脱；另一方面立边上预留的通孔用于将整个底座组件固定在设备的安装梁、机柜内壁或者安装板上，孔位的位置经过适配性设计，可兼容常见的M4、M5规格安装螺丝，适配多数工业设备的安装孔距标准。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯处均预留了合理的折弯半径，避免直角折弯导致的板材应力集中开裂问题，同时减少了额外焊接工序，一体成型的结构不仅加工效率更高，也不存在焊接变形导致的平面度误差，能够保证底座底部承载面的平面度控制在合理公差范围内，避免变压器安装后出现倾斜、受力不均的问题。从安装边界来看，底座的整体外轮廓尺寸适配额定功率在50W到200W区间的常见小型电源变压器，底部承载面的宽度与深度刚好覆盖该功率段变压器的底部安装尺寸，两侧立边的高度低于变压器本体的高度，不会遮挡变压器的接线端子与散热面，不会影响变压器的自然散热效果，也不会给接线作业造成干涉。

　　在实际应用场景中，这类安装底座多用于工控电源模块、小型机床控制回路、楼宇配电的信号供电模块、商用电子设备的内置电源单元中，相比直接将变压器锁在设备板面上的安装方式，带立边的槽式底座能够将变压器的受力分散到更大的安装接触面上，尤其是在薄板机柜或者塑料壳体的设备中，可避免变压器重量集中导致的壳体变形问题。同时底座的金属材质具备良好的导热性，能够将变压器运行过程中产生的部分热量传导到设备安装面上，辅助提升散热效率，降低变压器长期高温运行的老化速度。

　　结构设计上没有多余的冗余结构，所有孔位的位置都经过装配校验，沉头孔的深度与对应规格螺丝的头部尺寸匹配，安装后螺丝头部完全沉入孔内，不会突出底座平面，保证变压器安装时的贴合度；侧边安装孔的位置距离折弯边预留了足够的扳手操作空间，现场安装时不需要特殊工具，使用普通螺丝刀或者小型扳手即可完成锁紧作业，能够提升设备组装的作业效率。针对不同的使用环境，该结构的底座可选用冷轧板镀锌、不锈钢或者铝合金板材加工，冷轧板镀锌版本成本较低，适合常规室内干燥环境的工控设备使用；不锈钢版本抗锈蚀能力强，可用于户外设备或者潮湿工况下的供电模块安装；铝合金版本重量更轻，适合对设备整体重量有要求的便携类电子设备使用。

　　在装配兼容性方面，该底座的孔位布局避开了变压器底部的引脚出线位置，安装时不会挤压变压器的引出线，也不需要对变压器本身的结构做任何改动，可直接适配市面上同安装尺寸的标准型电源变压器，不需要额外定制改型，能够降低设备生产的物料采购成本与装配调试成本。折弯立边的垂直度控制在合理公差范围内，安装到设备立面时能够保证变压器整体处于水平状态，避免因安装倾斜导致变压器内部铁芯受力不均，长期运行产生异常噪音或者性能下降的问题。
