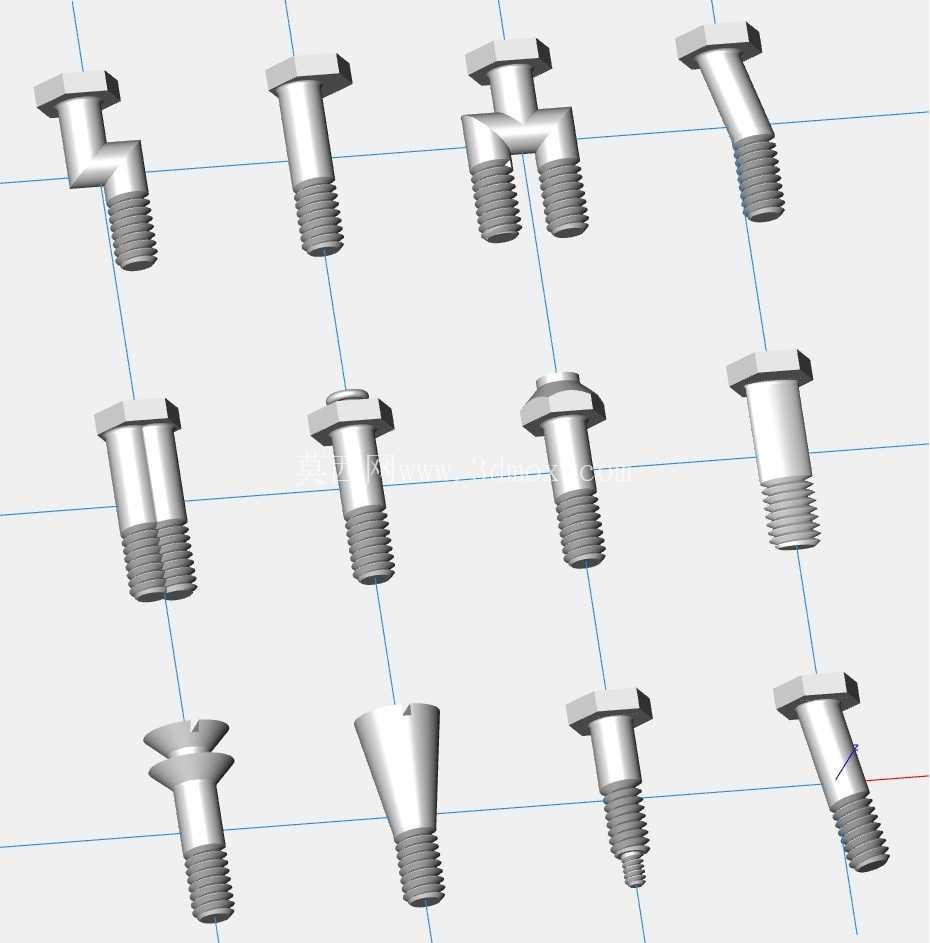

多规格异形特种紧固螺栓三维结构

　　在非标设备装配、特种电气柜体连接、定制化电源组件固定场景中，常规标准螺栓往往无法适配特殊安装空间的避让需求，这类异形特种螺栓就是为解决受限空间内的紧固连接问题设计的。整套螺栓包含12种不同结构形态，覆盖了偏置避让、双头同步连接、变径适配、薄头沉装等多种特殊安装需求，每一款结构都对应实际装配中遇到的干涉、空间不足、连接面不共面等真实问题。

　　从设计思路来看，所有螺栓的螺纹段都采用统一的公称直径参数，适配对应规格的标准内螺纹孔，不需要额外更改基体上的螺纹加工参数，降低配套加工成本。不同螺栓的头部结构做了差异化设计：Z型偏置螺栓的杆部做了两次直角弯折，弯折处做了R2的圆角过渡避免应力集中，主要用于安装面与螺纹孔存在水平偏移、无法使用直杆螺栓的场景，比如电源变压器叠片组装时，需要绕过外层硅钢片凸台固定内部支架的工况，偏置距离经过精确计算，刚好避开常见的叠片凸台厚度，安装时不需要额外打磨基体构件。Y型双头螺栓的上端采用外六角受力结构，下端分出两个同轴螺纹段，可同时锁紧两个平行的安装耳片，相比用两个独立螺栓固定的方式，能保证两个连接点的锁紧力一致，避免因受力不均导致的构件变形，常见于变压器接线端子的排状固定场景，可减少螺栓排布数量，压缩接线区域的占用空间。

　　斜颈螺栓的杆部与头部轴线呈15度夹角，适配倾斜布置的安装面，不需要在连接构件上额外加工斜面孔，直接通过螺栓自身的角度补偿安装面的倾斜误差，保证螺栓头部与安装面完全贴合，避免局部应力集中导致的螺栓断裂。薄头沉装螺栓的头部厚度仅为标准外六角螺栓的三分之一，头部下端做了锥形沉头结构，可完全埋入沉孔内，不突出安装面，适用于设备外壳、变压器外罩等对表面平整度有要求的连接位置，避免突出的螺栓头剐蹭布线或操作人员。

　　双杆并联螺栓采用两个平行的螺纹杆共用一个头部的结构，两个螺纹杆的中心距与常见的电源模块安装孔距完全匹配，安装时一次拧动即可完成两个点位的固定，大幅提升装配效率，同时双杆结构具备更好的防转性能，在设备受振动影响时不会出现螺栓松动回转的问题。锥头定位螺栓的头部做了锥形导向结构，安装时可自动对准安装孔的中心，补偿孔位的微小加工误差，适用于需要频繁拆装的检修位置，降低对位难度。开槽沉头螺栓的头部开有一字槽，可在空间狭小、无法使用套筒扳手的位置用一字螺丝刀完成锁紧，适配设备内部狭窄区域的固定需求。带肩螺栓的头部下端增加了定位轴肩，轴肩直径与安装孔的孔径做间隙配合，安装时可同时实现两个构件的径向定位，不需要额外加装定位销，减少零件数量，简化装配流程。

　　从安装边界来看，所有螺栓的螺纹段长度都控制在适配10mm以内厚度连接板的范围，螺纹末端做了45度倒角导向，方便拧入螺纹孔，不会出现螺纹错扣的问题。弯折类螺栓的弯折段强度经过校核，在额定锁紧力矩下不会出现弯折变形，满足电气设备长期使用的振动工况要求。所有螺栓的棱角位置都做了微小倒角处理，没有尖锐毛刺，避免安装时划伤操作人员或破坏导线绝缘层。这类异形螺栓不需要定制特殊的安装工具，除了开槽款用一字螺丝刀外，其余螺栓的头部都适配标准外六角扳手，现场装配不需要额外采购特殊工具，降低运维成本。在电源变压器的组装场景中，这类特种螺栓可解决硅钢片叠装、线圈支架固定、接线端子锁紧、外罩安装等多个环节的特殊连接需求，减少现场改制标准螺栓的工作量，提升装配一致性，避免因现场改制螺栓导致的强度不足、防腐层破坏等问题。
