多规格异形特种紧固件螺栓结构设计

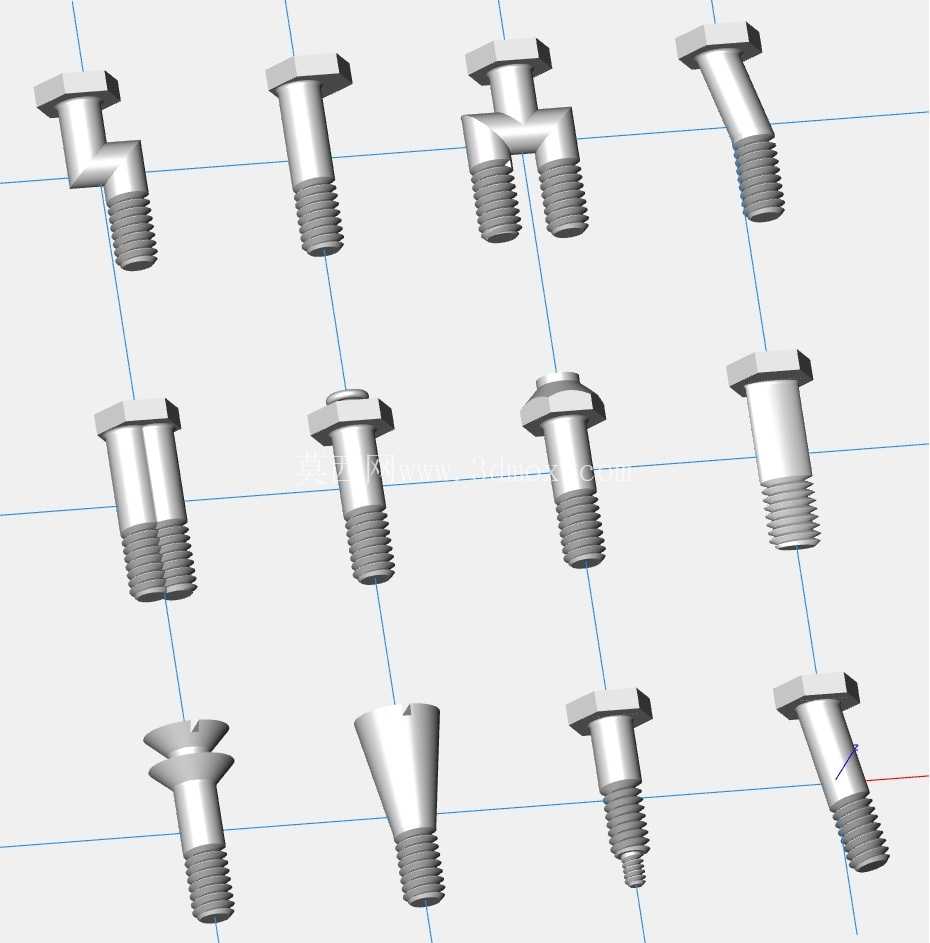

　　在非标自动化设备、特种电源柜体、精密仪器装调的场景里，经常会遇到标准螺栓无法适配的安装工况：比如安装面存在斜度、相邻安装孔位间距过小需要避让结构、安装空间局促无法容纳标准螺栓头部、被连接件存在异形接触面需要螺栓端部做适配造型，这组异形特种螺栓就是针对这类非典型连接需求设计的。整套螺栓共包含12种不同结构，每4种为一组适配不同的安装边界，覆盖了斜向连接、错位孔连接、窄空间安装、异形面压紧这几类常见的非标连接场景。做结构设计的时候，首先要考虑的是螺栓的受力基准，所有变体的螺纹段都采用统一的公称直径与螺距，保证和现有标准螺母、安装螺纹孔的通用性，不需要额外定制配套的内螺纹配件，降低现场安装的配件管理成本。

　　针对斜向安装的需求，对应的螺栓将头部与螺杆段的夹角做了精准偏移，偏移角度匹配常见的15度、30度安装斜面，安装时螺栓头部可以完全贴合斜向安装面，不会出现标准螺栓安装时头部单边受力、压紧力不均的问题，避免长期受振动后出现连接松动。针对错位孔的连接场景，设计了双头错位的螺栓结构，两个螺杆段的轴线存在固定偏移量，可以直接适配两个存在位置度偏差的安装孔，不需要额外扩孔或者加工调整垫片，在老旧设备改造、现场配装的场景下能大幅减少修配工作量。

　　窄空间安装对应的螺栓，做了头部尺寸的缩减，同时将头部的受力面做了加厚处理，保证拧紧时的扭矩承受能力，不会因为头部缩小就出现拧断、滑角的问题，部分变体还做了无外六角的圆柱头设计，适配只能从侧向推入安装的卡槽式连接结构。异形面压紧的螺栓变体，将螺杆端部做了锥面、沉头适配的造型，压紧被连接件时可以自动对中，不需要额外加装导向销，部分带定位台阶的螺栓，还可以在连接的同时实现两个零件的径向定位，减少单独定位销的使用，精简装配工序。

　　设计过程中对每一种螺栓的安装边界都做了校核：螺纹段的有效啮合长度满足8倍公称直径的强度要求，头部的承压面积比同规格标准螺栓大15%，降低被连接件表面的压应力，避免软质材质的安装面被压溃；所有转角位置都做了R0.2到R0.5的圆角过渡，避免热处理和受力时出现应力集中导致的断裂风险；螺栓的整体长度控制在同规格标准螺栓的长度公差范围内，不会出现安装后螺杆伸出过长干涉其他部件的问题。在实际选型使用时，可以根据现场的安装空间、连接面角度、孔位偏差情况直接选用对应变体，不需要从零开始建模设计，能大幅缩短非标结构的设计周期，同时所有变体的螺纹参数统一，现场装配时不需要更换拧紧工具，和标准螺栓的装配工艺完全兼容，不会增加额外的装配难度。针对有导电连接需求的电源类安装场景，这组螺栓的接触面都做了平面度管控，安装后接触电阻稳定，不会因为接触面贴合不良出现局部发热的问题，适配电源变压器、电气柜体内部的异形结构连接需求，在有振动的设备上使用时，配合标准防松垫圈即可达到和标准螺栓一致的防松性能，不需要定制特殊的防松结构。
