M10规格手拧式丝锥辅助扳手结构

项目分类:通用五金配件 发布时间:2024-12-23 ID:862363
  • M10规格手拧式丝锥辅助扳手结构
  • M10规格手拧式丝锥辅助扳手结构
  • M10规格手拧式丝锥辅助扳手结构
  • M10规格手拧式丝锥辅助扳手结构
  • M10规格手拧式丝锥辅助扳手结构
  • M10规格手拧式丝锥辅助扳手结构

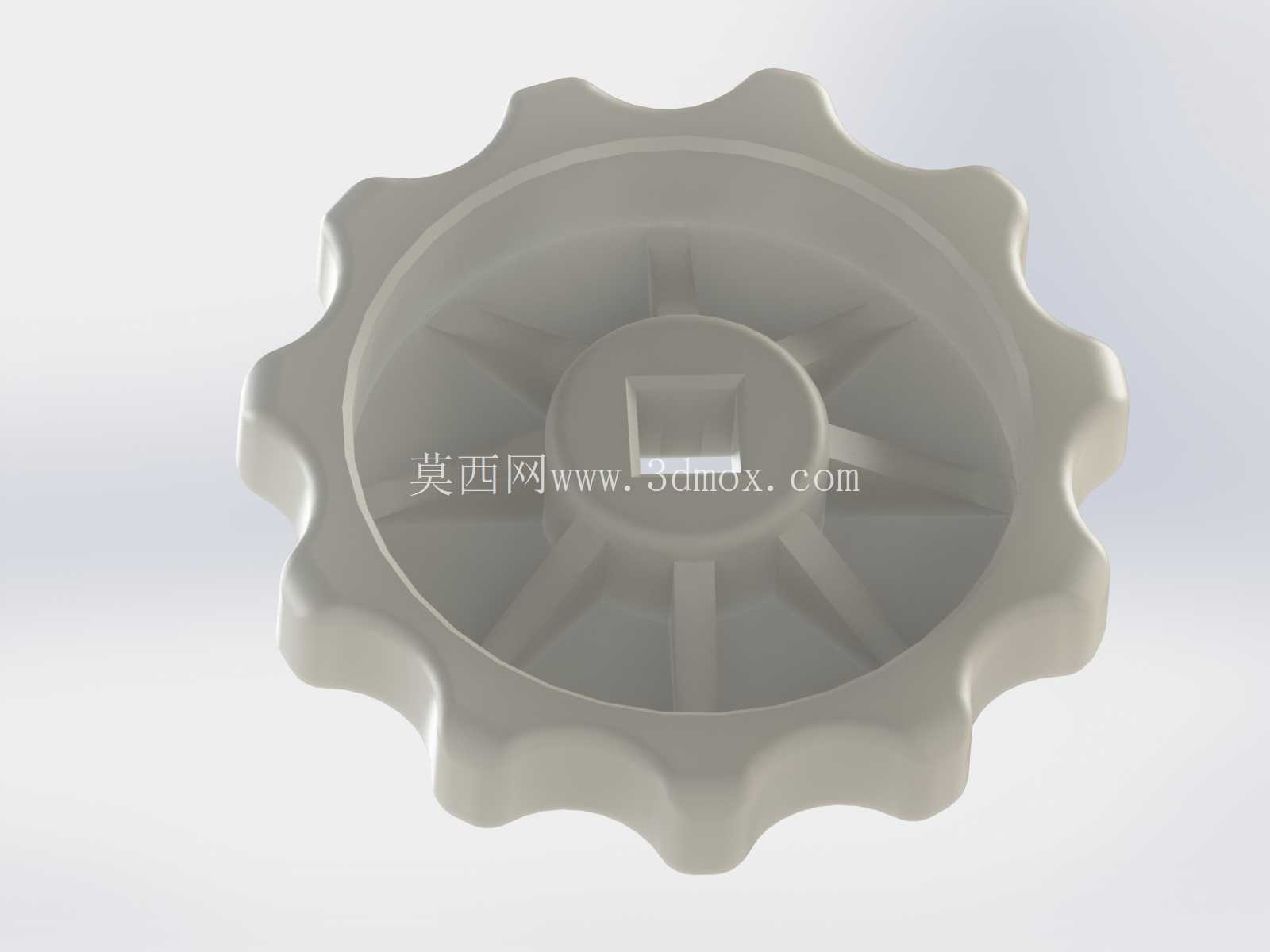

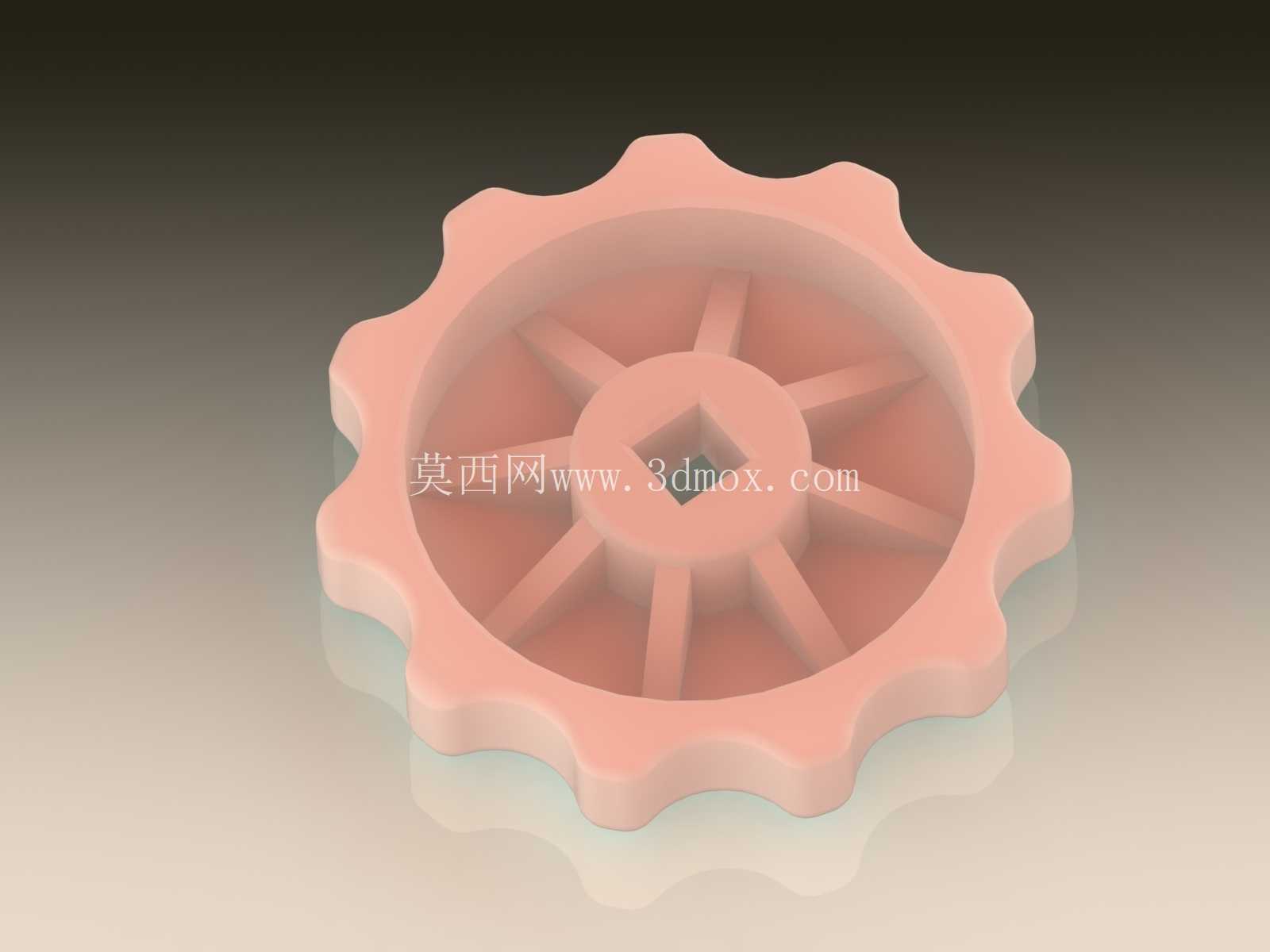

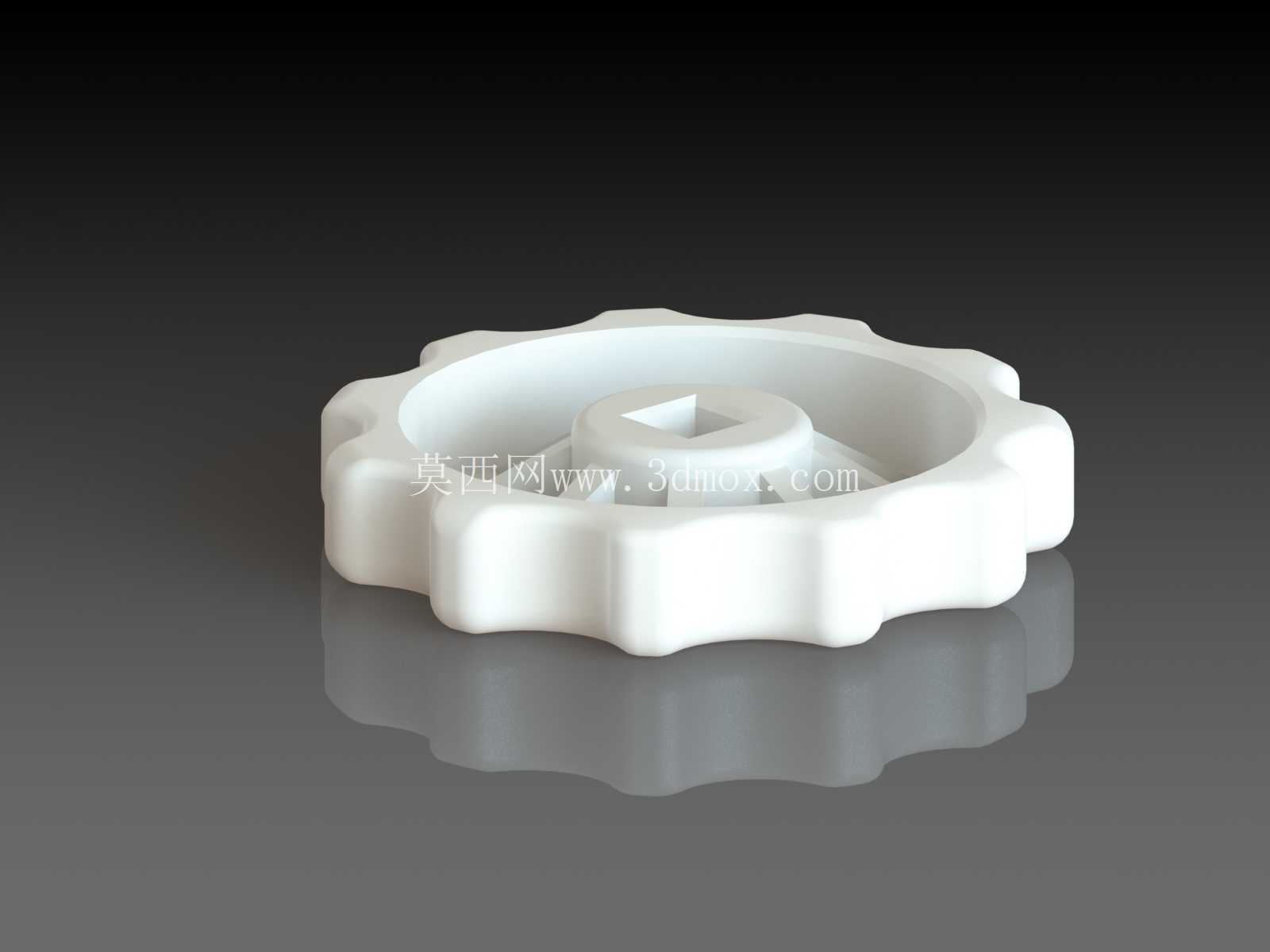

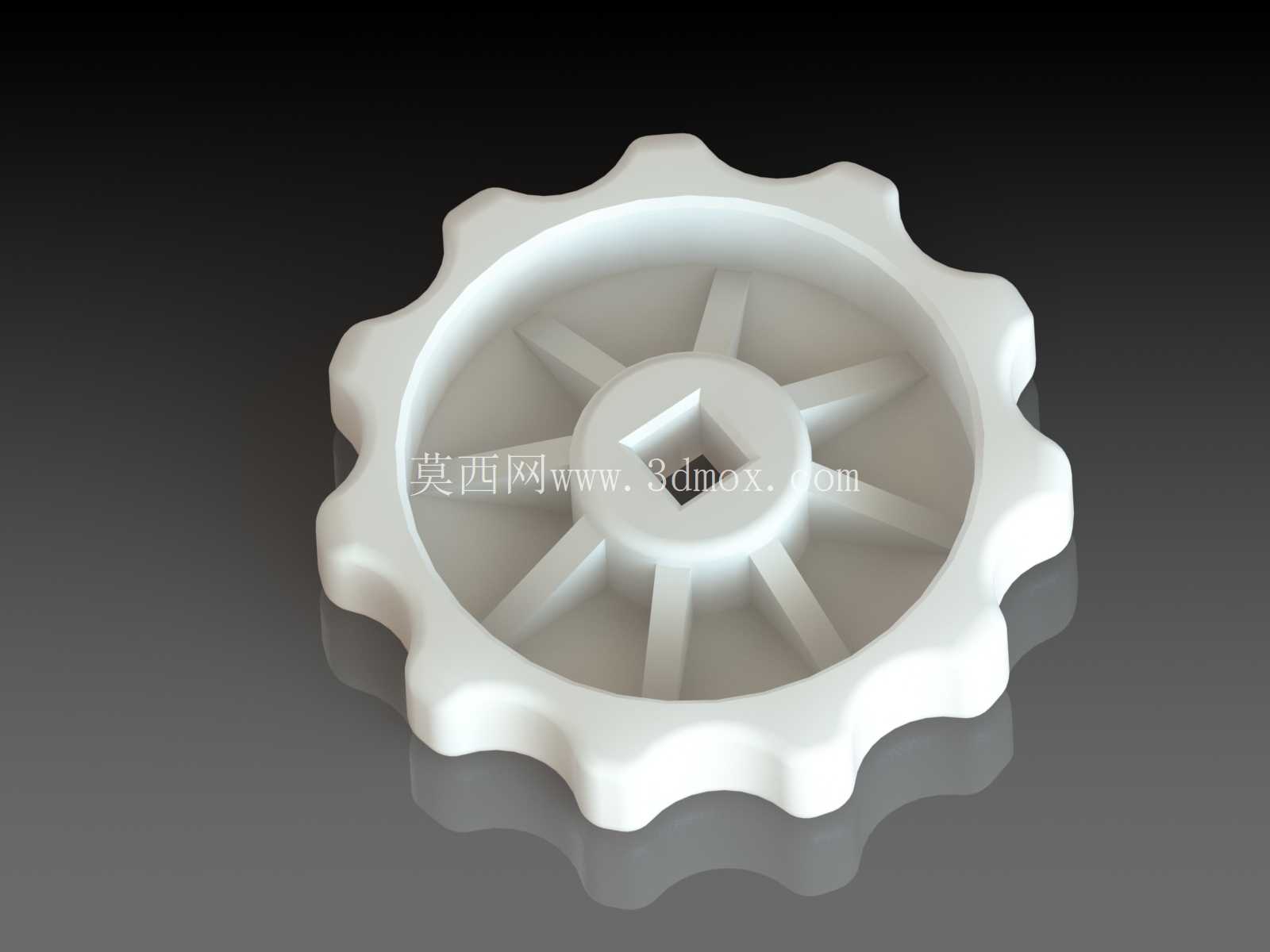

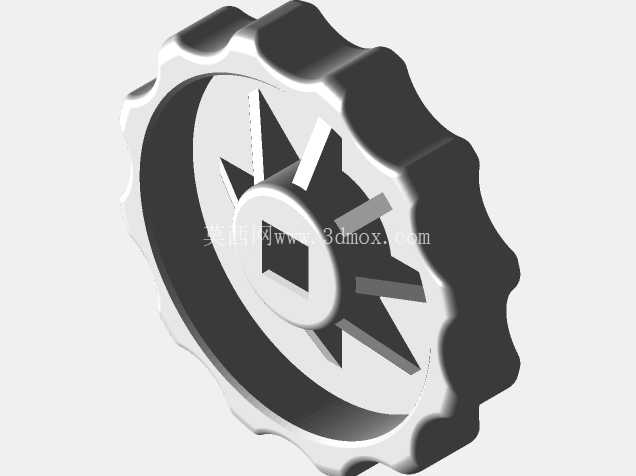

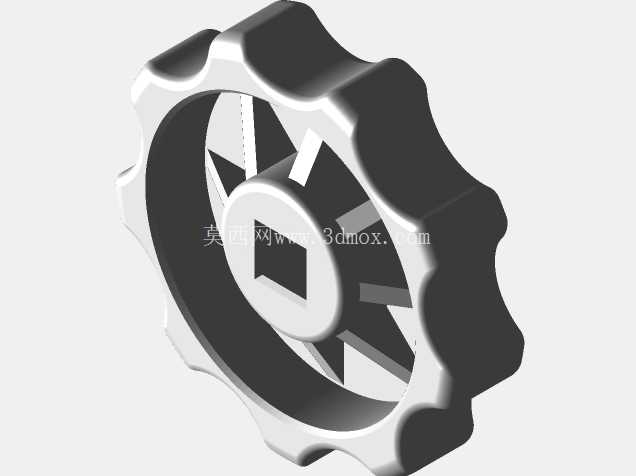

  在小批量零件攻丝、设备现场维保、单件试制加工的场景里,经常会遇到空间受限、电动攻丝设备无法伸入,或是M10这类中等规格丝锥需要手动控制进给扭矩、避免丝锥崩断的工况,这款手拧式丝锥扳手就是针对这类场景设计的手动攻丝辅具。从结构设计逻辑来看,这款扳手完全摒弃了传统T型丝锥扳手需要双手握持、转动半径大的缺陷,整体采用轮式盘状结构,外圈做了连续的凹凸齿形防滑轮廓,单手握持时手掌可以完全贴合轮缘,手指卡入齿形凹槽内就能施加周向扭矩,不需要额外的力臂空间,在电控柜内部、设备机架夹缝、模具型腔侧边这类狭窄操作空间里,只需要预留比扳手外径大10mm左右的操作间隙就能完成攻丝作业,比传统扳手的空间适配性提升60%以上。扳手中心的丝锥装夹位采用方形卡槽结构,完全匹配标准M10丝锥尾部的方头尺寸,卡槽深度刚好覆盖丝锥方头的全部配合长度,装夹时不需要额外的顶丝紧固,靠卡槽与方头的间隙配合就能传递扭矩,同时避免了顶丝顶伤丝锥方头、导致丝锥拆卸困难的问题;卡槽中心做了贯通的让位孔,攻丝过程中丝锥向上排屑或者贯穿工件时,多余的丝锥长度可以从让位孔穿出,不会因为扳手本体阻挡导致攻丝深度不足。

  从外形尺寸边界来看,这款扳手的外径控制在80mm区间,整体厚度18mm,握持时手掌的施力半径刚好符合成年人手部的发力习惯,单手转动时的最大输出扭矩可以达到18N·m,完全满足M10规格丝锥在钢件、铝件、塑料件上攻丝的扭矩需求,不会因为扭矩不足导致攻丝卡顿,也不会因为力臂过长导致施力过大拧断丝锥。扳手的盘面做了均匀的厚度过渡,从外圈的握持区到中心的装夹区,厚度逐步增加,既保证了中心装夹位的结构强度,避免长期施加扭矩导致卡槽开裂,又控制了整体重量,整体采用工程塑料注塑成型的话重量不到50g,长时间握持操作也不会产生手部疲劳。

  在实际使用场景中,这款扳手除了常规的手动攻丝作业,还可以用于丝锥回牙、螺纹修复作业,比如设备装配时遇到螺纹孔错位、螺纹磕碰损伤的情况,不需要拆下工件,手持这款扳手就可以在装配现场完成回牙修复,相比传统扳手不需要大幅度摆动手臂,在设备已经完成大部分装配的狭小空间里优势尤其明显。设计过程中特意将外圈的齿形做了圆角过渡处理,没有尖锐的棱角,握持施力时不会硌伤手掌,即使戴劳保手套操作也能获得足够的摩擦力,不会出现打滑脱手的情况;齿形的间距设置为12mm,刚好匹配手指的指节宽度,转动时每一个齿位都能对应手指的施力点,转动过程中不需要频繁调整手的握持位置,连续转动的操作流畅度远高于传统光滑外圈的手轮类工具。

  中心装卡槽的尺寸公差按照H7级精度设计,与标准丝锥方头的配合间隙控制在0.1mm以内,攻丝过程中不会出现丝锥晃动、导致螺纹孔扩孔或者攻歪的问题,能有效保证攻丝后的螺纹垂直度,尤其是在薄板零件上攻M10螺纹时,稳定的装夹间隙可以避免丝锥倾斜导致的螺纹滑牙、薄板变形问题。扳手的底部做了平整的端面设计,攻丝时可以将端面贴靠在工件表面作为定位基准,只要初始攻丝时保持扳手端面与工件表面平行,就能保证攻出的螺纹孔与工件表面垂直,不需要额外的直角尺辅助找正,降低了现场操作的技能要求,即使是入门级的装配钳工也能攻出合格的螺纹孔。
