柜体维修用L型弯角带孔固定支架

　　在日常柜体类设备的运维维修场景中，经常会遇到原有支架断裂、安装位失效的问题，这类小故障如果直接更换整柜成本极高，单独定制适配的固定支架是性价比最高的解决方案，本次设计的弯角固定支架就是针对这类柜体维修替换场景开发的结构件。从实际使用需求出发，这类支架不需要承担大吨位载荷，核心要求是安装贴合度高、固定后无松动、加工难度低，不需要开模即可通过常规机加工方式快速制作，适配现场应急维修的快速交付需求。

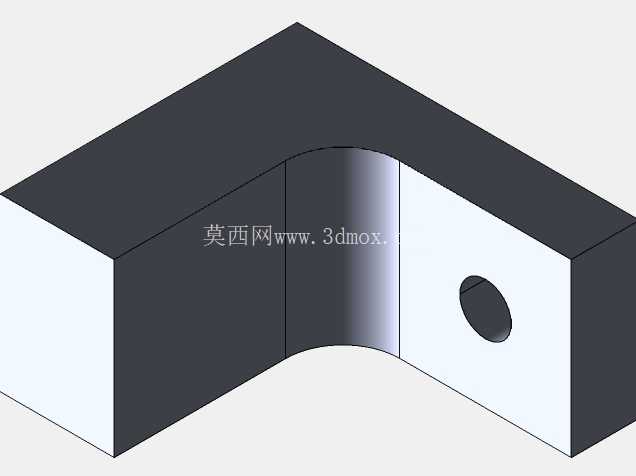

　　结构上采用L型直角弯板的基础构型，其中一个立面开设贯通圆孔，用于穿装挂钉或者固定螺栓，实现支架与柜体原有安装位的连接，另一个立面为平面贴合面，用于和待支撑的柜体部件贴合接触，弯角处做圆弧过渡处理，避免直角应力集中导致的受力断裂问题，同时圆弧过渡也能减少加工时的应力残留，提升零件的结构强度。设计过程中首先确认了原有损坏支架的安装边界尺寸，两个立面的宽度保持一致，确保安装后不会突出柜体原有安装空间，避免和柜内其他布线、元器件产生干涉，贯通孔的孔径匹配常用的M6规格固定螺丝，也可适配同直径的挂钉使用，孔位距离立面边缘的距离预留足够的螺丝安装空间，保证拧紧工具可以正常操作，不会出现空间不足无法拧紧紧固件的问题。

　　零件的厚度根据实际承重需求选取，日常柜体内部的轻质部件支撑完全可以满足强度要求，不会出现受力变形的情况，两个贴合面均做平面度处理，保证安装后和安装基面完全贴合，不会出现翘边、间隙过大导致的固定松动问题。从实际安装逻辑来看，使用时先将带孔的一面对准柜体上原有预留的安装孔位，穿入螺丝或者挂钉完成支架的预固定，调整支架位置保证另一立面和待支撑部件完全贴合后，再拧紧紧固件完成固定，整个安装过程不需要额外制作新的安装孔，完全利用柜体原有损坏支架留下的安装位即可完成替换，不需要对柜体本身做额外的打孔、切割改动，最大程度降低维修对柜体原有结构的破坏。

　　这类支架除了柜体维修场景外，也可以拓展用在小型电控箱内部元器件固定、轻质设备的壁挂安装、小型工装的辅助支撑等场景，只要安装边界尺寸匹配，都可以直接使用，结构简单可靠，没有多余的复杂构型，加工时只需要通过下料、折弯、钻孔、倒角几个常规工序即可完成制作，不需要特殊的加工设备，普通的五金加工车间都可以快速生产，甚至有加工条件的运维现场都可以自行制作，应急替换的适配性极强。设计时特意规避了复杂的曲面和特殊结构，所有棱边都做了小倒角处理，避免安装时划伤操作人员，也不会割伤柜内的布线线缆，弯角处的圆弧半径根据板材厚度做匹配，保证折弯时不会出现板材开裂的问题，同时圆弧过渡也能分散弯角处的应力，在承受支撑载荷时不会从弯角处发生断裂。从受力角度分析，支架承受的载荷主要垂直于支撑立面，力会通过支撑立面传递到弯角处，再通过固定立面传递到柜体安装基面，贯通孔的位置设置在固定立面的中心区域，保证固定螺丝的受力均匀，不会出现单侧受力过大导致的螺丝剪切断裂问题，孔位周边没有做多余的沉孔设计，既可以适配圆头螺丝也可以适配沉头螺丝，使用场景更加灵活。
