多规格异形特种紧固螺栓结构设计

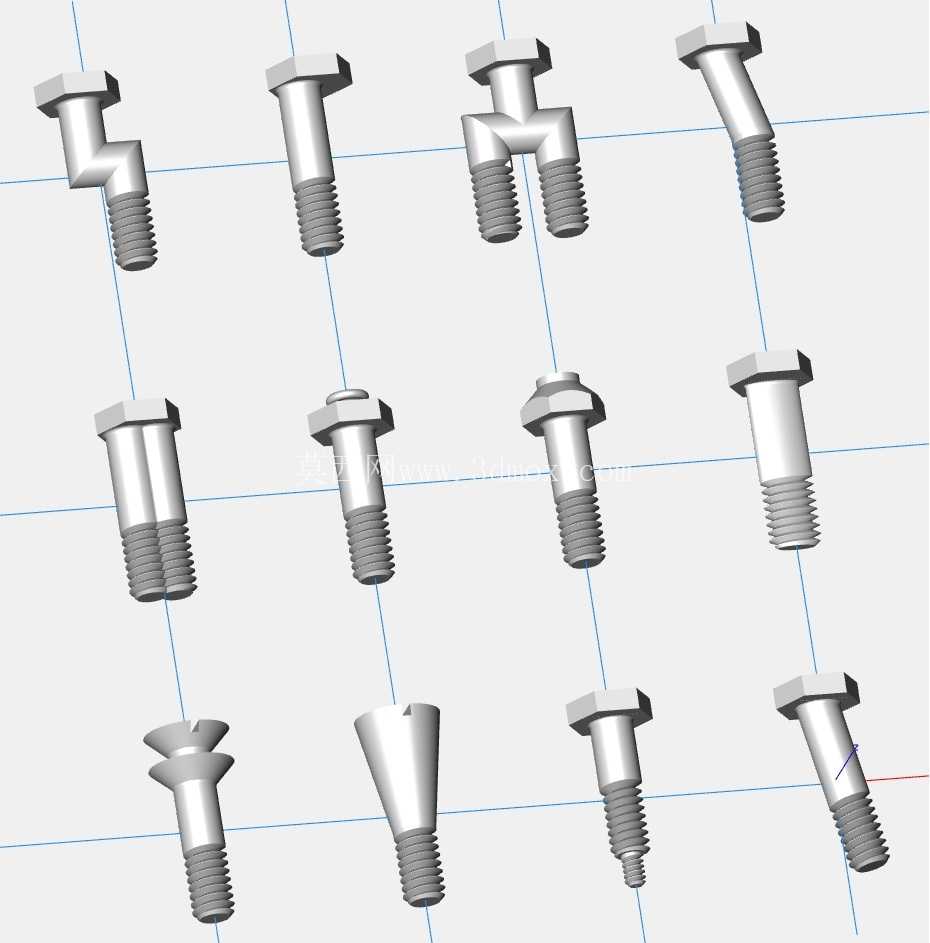

　　比如Z型弯折的螺栓，主要用于两个存在错位、且垂直方向没有足够操作空间的连接面，螺杆的弯折段可以绕过设备内部的走线槽、加强筋等干涉结构，不需要额外在基体上加工让位槽，就能实现两个错位平面的拉紧固定，这类结构常见于小型电气控制柜内部的元件安装、精密仪器内部的层板连接，避免了标准螺栓安装时需要对基体进行二次加工破坏结构强度的问题。Y型双螺纹分支的螺栓，则是针对需要单点固定、双点位拉紧的工位设计，单头部的结构可以通过一次拧紧操作，同时为两个相邻的连接点提供预紧力，减少了紧固件的使用数量，也缩小了安装所需的操作空间，在紧凑的电源变压器绕组固定、小型传感器支架安装场景中，这类结构可以有效降低装配复杂度，避免多个螺栓间距过小导致的扳手操作干涉问题。在非标设备装配、特种工装夹具搭建以及狭小空间的结构连接场景中，常规标准螺栓往往受限于头部形状、螺杆走向、安装空间的约束，无法满足特殊工位的紧固需求，这组异形特种螺栓正是针对这类受限工况开发的定制化紧固构件。不同于普通外六角、内六角螺栓的统一轴向结构，这组螺栓涵盖了Z型弯折螺杆、Y型双螺纹分支、斜向螺杆、沉头锥面、削边定位等多种特殊结构，每一款结构都对应特定的安装边界约束。

　　斜向螺杆的螺栓，适配于连接面存在固定倾角、无法加工垂直螺纹孔的工况，螺杆的倾斜角度与安装面的倾角完全匹配，拧紧过程中螺栓头部可以完全贴合支撑面，不会出现偏载导致的应力集中，也避免了斜孔加工时容易出现的螺纹滑牙、连接强度不足的问题，这类结构常应用在有倾斜安装面的液压阀块辅助固定、异形钣金框架的边角连接位置。沉头锥面的螺栓则针对需要紧固件头部完全沉入安装面、不允许有凸起的场景，锥面头部可以与安装面的沉孔完全贴合，装配完成后表面无突出结构，不会对周边运动部件造成干涉，在滑动导轨的侧封板安装、设备外罩板的平齐固定场景中应用广泛。

　　削边定位类的螺栓，在螺杆靠近头部的位置加工了平行削边面，既可以完成常规的拉紧固定，还能通过削边面与安装孔的定位槽配合，防止螺栓在拧紧过程中跟转，不需要额外预留扳手空间来固定螺栓头部，适合深孔、盲孔类的安装工位。从设计逻辑来看，这组螺栓的每一处结构变形都没有脱离紧固件的核心功能，所有异形结构的尺寸公差都参考了普通螺纹的国标公差范围，螺纹段的长度、头部的厚度都经过受力校核，保证在异形结构的前提下，抗拉强度、抗剪切强度都能达到同规格标准螺栓的性能要求。

　　安装边界上，不同结构的螺栓都对应了最小操作空间的设计，比如弯折类螺栓的头部尺寸与同规格标准螺栓一致，不需要定制特殊规格的拧紧工具，普通的开口扳手、套筒就能完成拧紧操作；双分支螺纹的螺距与标准公制螺纹一致，可以适配常规的螺母与垫片，不需要定制配套的连接件，降低了现场装配的配件管理难度。在实际选型过程中，需要先确认连接点位的空间干涉情况，测量两个连接面的错位距离、倾斜角度，再对应选择匹配结构的螺栓，同时要注意弯折位置的圆角处理，避免应力集中导致的螺栓断裂，安装时的预紧力也要控制在同规格标准螺栓的推荐范围内，防止异形结构段因为受力过大出现塑性变形。这类异形特种螺栓的出现，填补了标准紧固件在特殊安装场景下的应用空白，不需要设计人员为了适配标准螺栓而修改整体结构设计，有效缩短了非标设备的开发周期，也降低了结构修改带来的强度风险。
