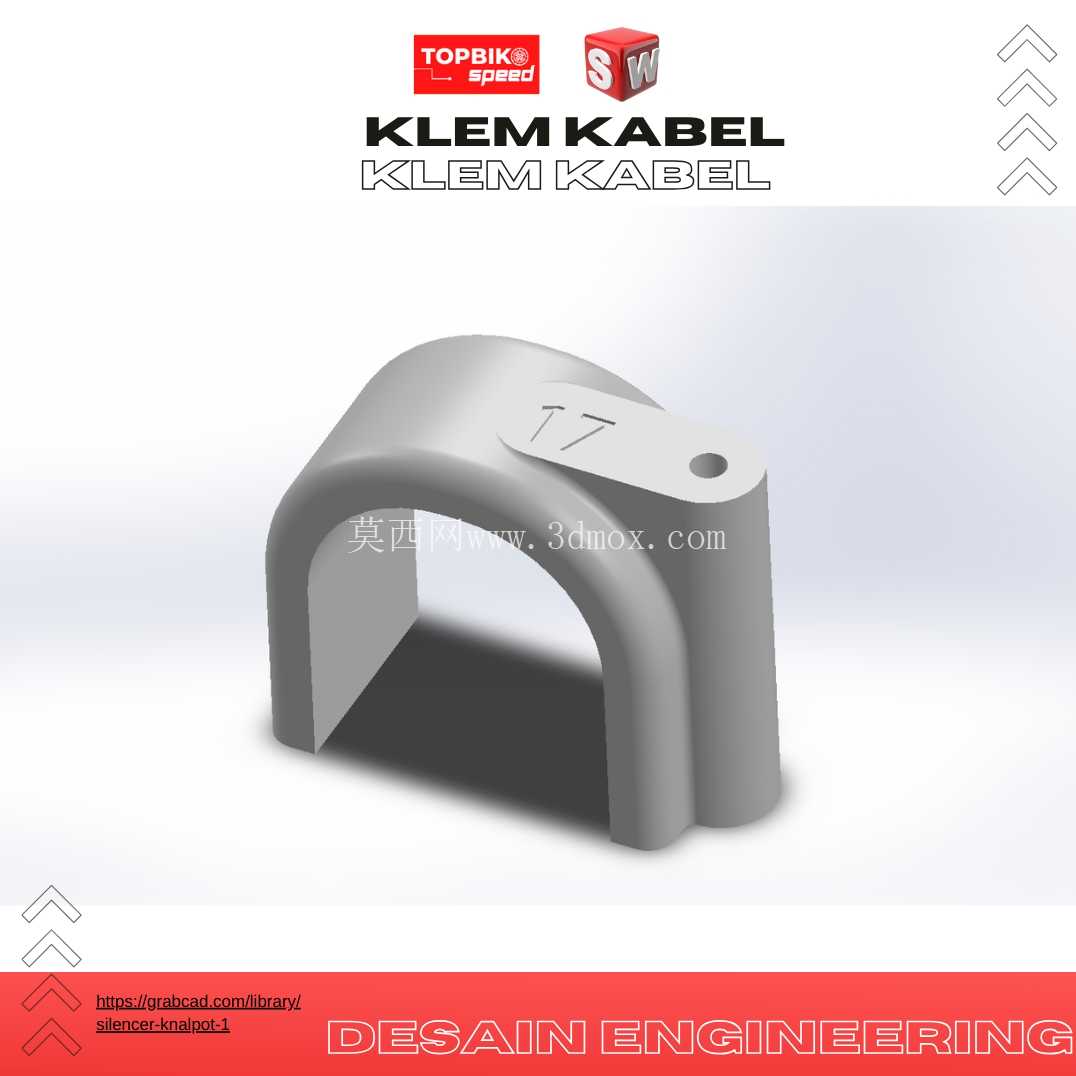

17mm规格U型线缆固定夹结构设计

　　在电气柜布线、机电设备内部走线、户外电源线路敷设等场景中，线缆的有序固定直接关系到线路运行的稳定性与后期维护效率，这款17mm规格的U型电缆夹，正是针对小直径动力线缆、控制线缆的固定需求开发的结构件，适配直径17mm及以下的圆形线缆束，能在紧凑的安装空间内完成线缆的限位固定，避免线缆因设备振动、外力拉扯出现移位、磨损外皮的问题。从实际使用场景来看，这类电缆夹常应用于变压器周边布线、电气控制柜内部走线、小型机电设备的线缆出口位置，相比传统的扎带固定方式，这种一体式U型夹的固定强度更高，不会出现扎带长期使用后老化松脱的问题，同时夹体内侧的圆弧过渡设计不会对线缆外皮产生切割应力，能有效保护线缆绝缘层。

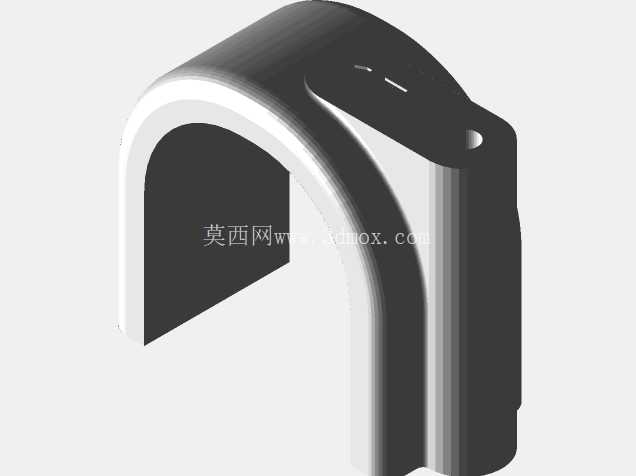

　　设计过程中首先围绕安装边界做了尺寸约束，整体安装孔位的中心距为23mm，适配M3规格的固定螺丝，安装时仅需在安装基面打对应规格的安装孔，即可通过单颗螺丝完成夹体的固定，安装效率远高于双侧固定的线夹结构。夹体的U型开口宽度为17mm，开口处做了0.5mm的倒角处理，线缆卡入时不会被开口边缘刮伤，夹体的内侧圆弧半径与适配线缆的半径匹配，卡入后线缆与夹体内壁的贴合度较好，不会出现线缆在夹内晃动的情况。夹体顶部做了加厚处理，厚度达到3mm，能承受一定的线缆拉扯力，在设备运行产生持续振动的工况下，夹体不会出现断裂变形的问题。

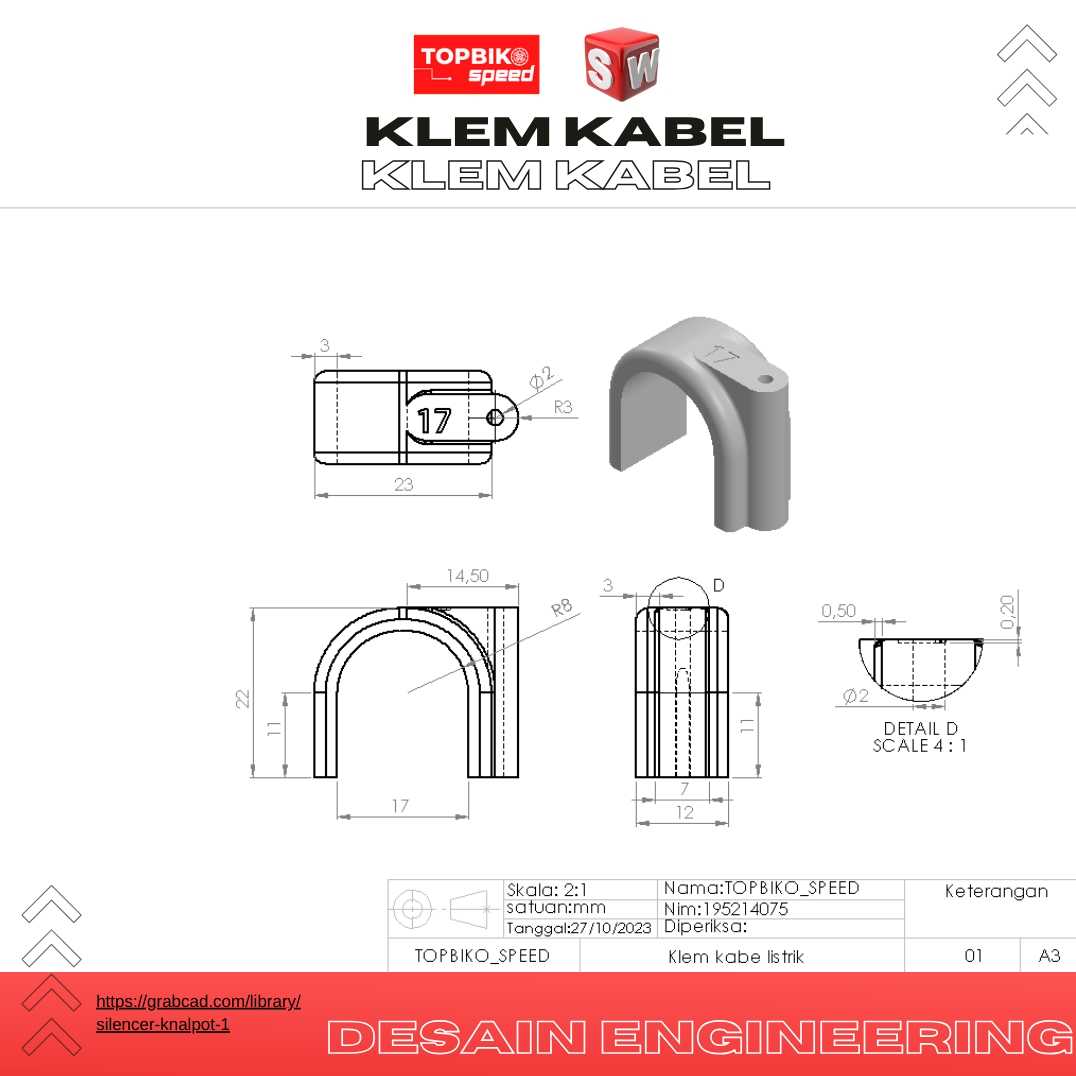

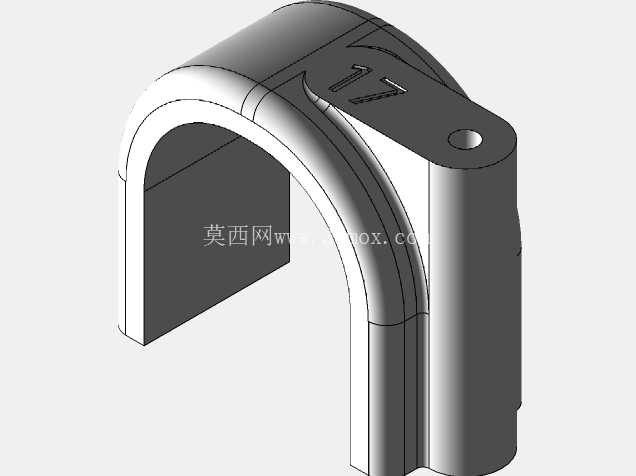

　　从结构细节来看，夹体的安装端做了沉孔设计，螺丝固定后螺丝头不会突出夹体表面，避免突出的螺丝头刮蹭周边其他线缆或部件，适配紧凑的布线空间。夹体的折弯处做了R角过渡，没有尖锐的直角结构，既提升了折弯处的结构强度，避免应力集中导致的断裂问题，也不会在安装过程中划伤操作人员的手部。细节处的局部放大结构显示，夹体的安装孔位周边做了0.2mm的凸台设计，固定时凸台与安装基面贴合，能增加夹体的安装稳定性，即使固定螺丝的扭矩略有偏差，也不会出现夹体倾斜的问题。

　　实际选型应用时，需要先确认待固定线缆的外径尺寸，确保线缆外径不超过夹体的17mm适配范围，若线缆束外径偏小，可在夹体内侧增加薄橡胶垫提升抱紧力，避免线缆滑动。安装基面的厚度建议不小于1mm，若安装在薄板结构上，需要在背面增加垫片分散螺丝的压紧力，避免薄板被压变形。这款电缆夹的结构设计没有多余的冗余结构，整体体积小巧，在多根线缆并行排布的场景中，可以并排安装多个夹体，相邻夹体的最小间距可以控制在5mm以内，能充分利用狭小的布线空间，相比大尺寸的线缆固定座，更适合密集布线的场景使用。

　　在材质适配方面，该结构可以根据使用场景选择不同的加工材质，常规室内使用场景可选用ABS或尼龙材质注塑加工，成本低且绝缘性能好；户外或有油污、腐蚀的工况下，可选用PA66加玻纤材质，提升耐候性与结构强度；有导电接地需求的场景下，也可以采用铝合金压铸加工，表面做阳极氧化处理，兼顾结构强度与导电性能。不同材质的加工都可以直接沿用该三维结构的尺寸参数，仅需根据材料的收缩率微调模具尺寸即可，结构本身的通用性较强，不需要针对不同材质做大幅的结构修改。

　　从布线施工的角度来看，这种单侧固定的U型夹相比传统的双侧固定线夹，施工时不需要对准两个安装孔，单人即可完成安装操作，尤其是在高空布线或者设备内部狭小空间作业时，单螺丝固定的设计能大幅降低施工难度，缩短布线的施工周期。夹体的U型开口朝向可以根据布线方向灵活调整，安装时可以根据线缆的走向旋转夹体的角度，不需要重新打孔调整安装位置，适配不同方向的线缆固定需求。长期使用过程中，如果需要更换或者调整线缆位置，仅需拧松固定螺丝即可将线缆从开口处取出，不需要完全拆下夹体，后期维护的操作十分便捷。
