三角支撑带孔安装基座结构设计

　　日常做小型气动回路、低压流体管路的安装布局时，这类带加强筋的支撑基座是出镜率极高的零件，很多刚入行的结构设计人员容易忽略这类小零件的细节校核，往往照搬标准件库的模型直接用，最后现场安装时才发现干涉、承重不足的问题。先从实际应用场景说起，这类基座常用来固定小型减压阀、管路铰接接头、小型传感器安装支架，在低压流体控制回路、小型实验台架、教学实训设备里用得最多，它的核心作用是给上方的筒状安装件提供稳定的支撑，同时通过底部的安装面把载荷均匀传递到安装基板上，避免管路振动带来的连接件松脱。

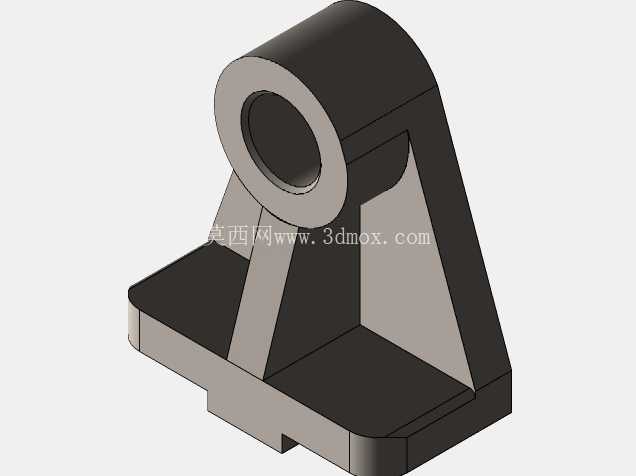

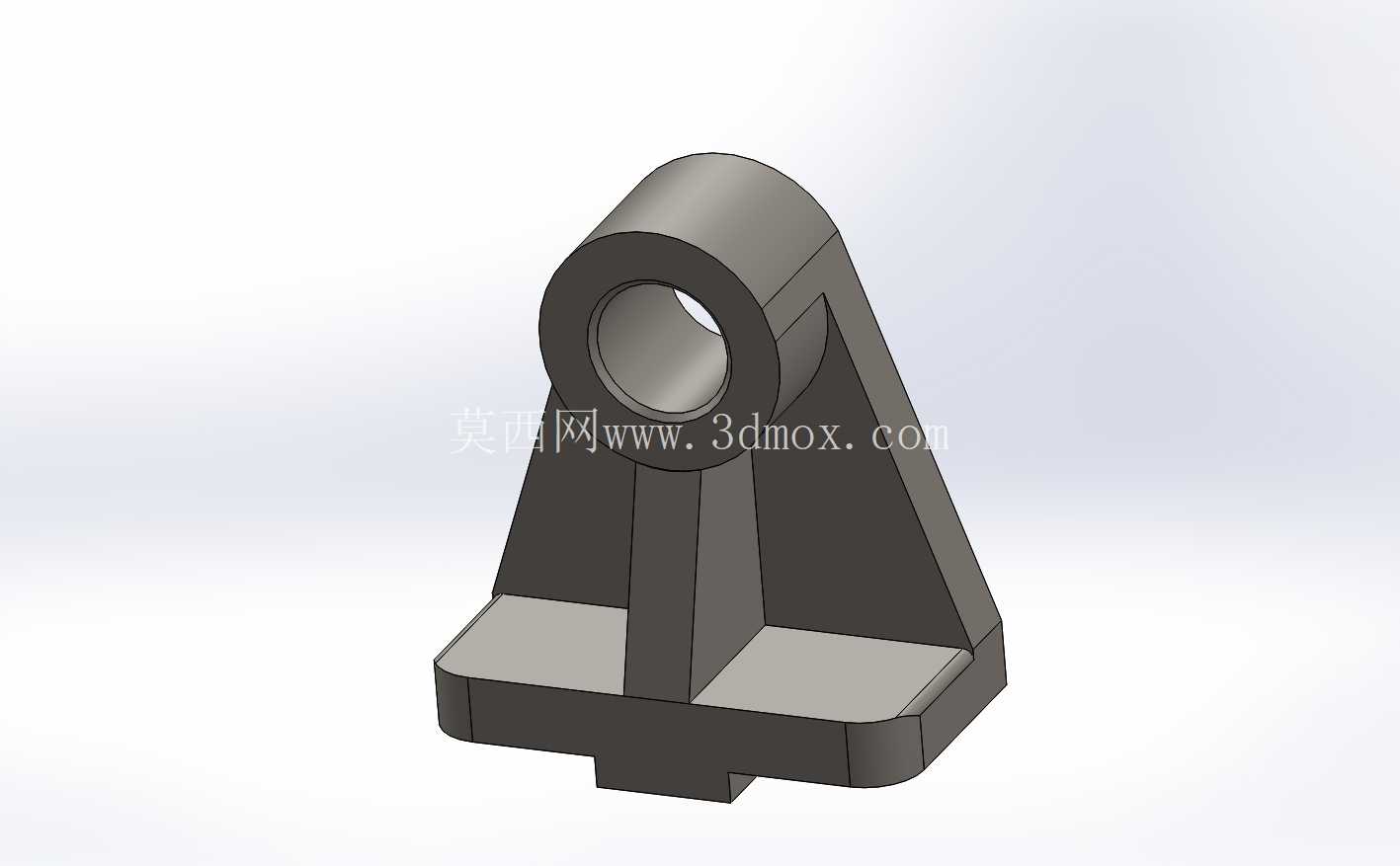

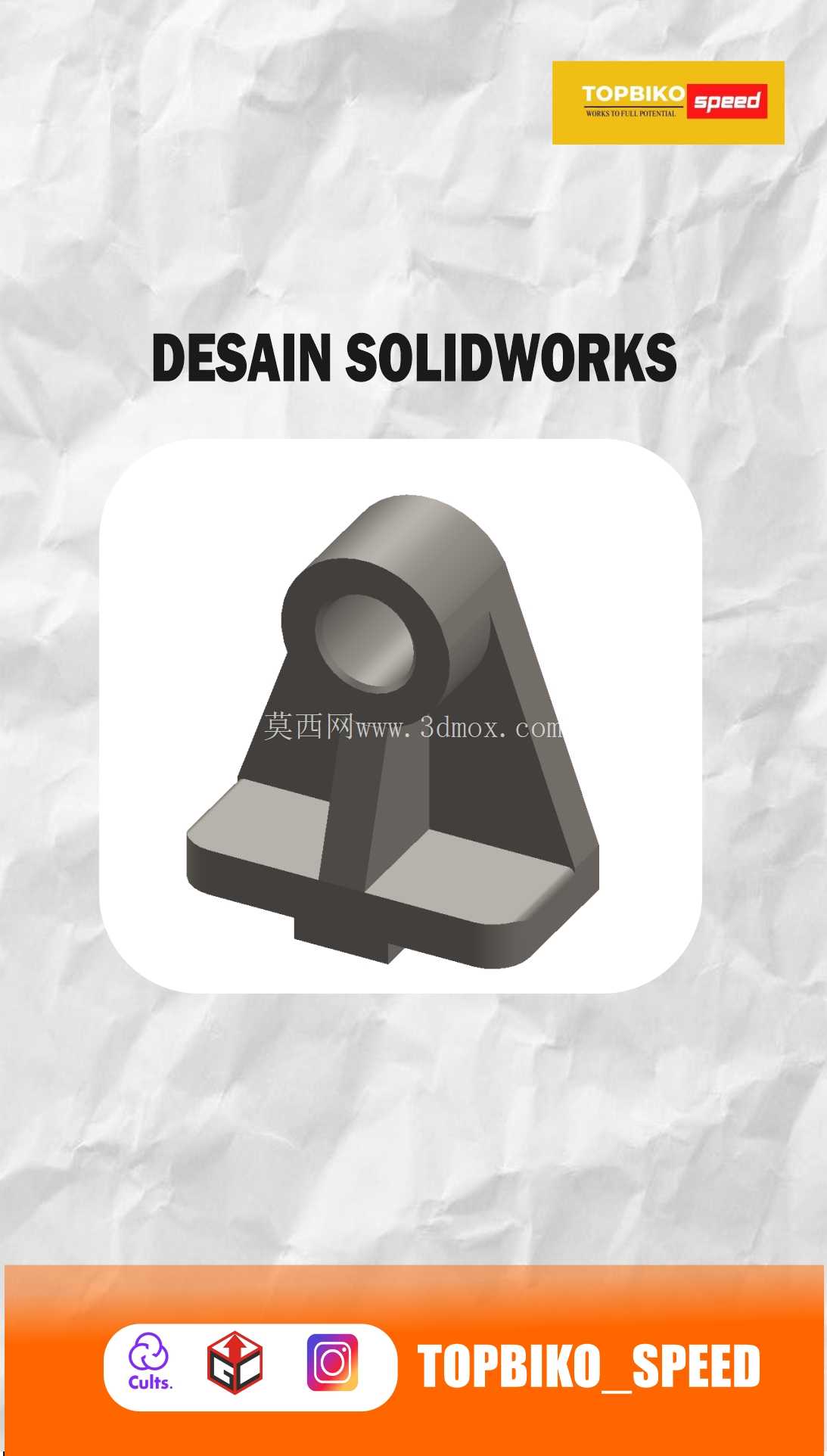

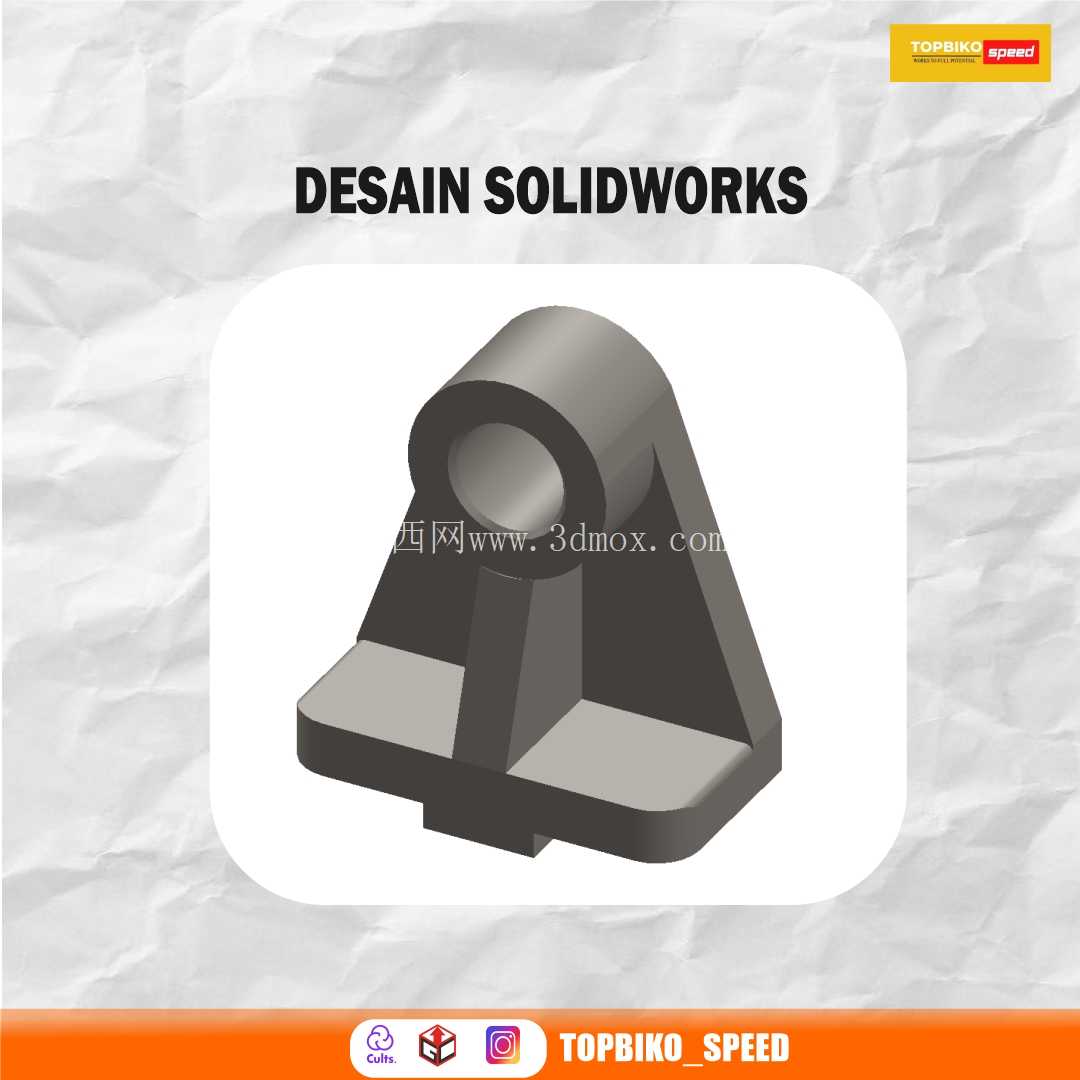

　　从功能特性来看，这个零件的上部是同轴的通孔结构，孔的内壁做了均匀的壁厚设计，既可以穿装固定螺栓，也可以直接作为铰接销轴的支撑孔，孔的两端做了微小的倒角，避免安装时刮伤配合件的表面，也能去除机加工后的毛刺。下部是两个对称的平直安装翼，每个翼面上预留了安装孔位，用来穿装螺栓将整个基座固定在安装平面上，两个翼面的共面度要求在0.05mm以内，不然安装时会出现翘边，螺栓拧紧后零件内部会产生额外的装配应力，长期受振动影响容易出现根部断裂的问题。中间的三角加强筋是整个结构的核心受力部分，它连接了上部的筒状结构和下部的安装翼，把上部传来的径向、轴向载荷通过筋板分散到两个安装翼上，相比无筋的直筒支撑，这种三角筋结构的抗侧向载荷能力能提升60%以上，同时零件的整体重量不会增加太多，符合轻量化设计的要求。

　　设计思路上，首先要确定上部通孔的直径，这个尺寸要和配套安装的销轴或者螺栓直径匹配，间隙控制在0.1-0.2mm之间，既保证安装顺畅，又不会因为间隙过大出现晃动。然后确定整体的高度，这个高度要匹配周边管路的布局高度，避免和相邻的管路、阀件产生干涉，同时要给安装工具留出足够的操作空间，比如拧紧上部固定螺栓的套筒要能顺利套入，不能被筋板挡住。筋板的厚度要根据实际承重来计算，一般小型基座的筋板厚度在3-5mm之间，如果承重超过5kg，就要适当加厚筋板，或者在筋板和筒体、安装翼的连接位置做圆角过渡，减少应力集中，圆角半径一般取壁厚的0.5-1倍，太小起不到缓解应力集中的作用，太大又会增加零件的重量，还容易在注塑或者3D打印时出现缩痕。

　　外形尺寸与安装边界方面，整个基座的横向宽度要控制在安装空间允许的范围内，两个安装翼的孔位中心距要和安装基板上的预留孔位完全对应，孔位的公差要控制在±0.1mm以内，不然现场安装时会出现螺栓穿不进去的问题。安装翼的厚度要保证螺栓拧紧时不会出现变形，一般M4螺栓对应的安装翼厚度不小于3mm，M5螺栓对应的厚度不小于4mm。上部筒体的外径要比通孔直径大6-10mm，保证足够的壁厚强度，筒体的轴向长度要略大于配合件的安装宽度，保证配合件安装后不会出现轴向窜动。零件的所有外露棱边都要做0.5mm的倒角或者圆角，避免安装时划伤操作人员，也能减少零件搬运过程中的磕碰损伤。

　　实际建模的时候要注意拔模角度的设置，如果是采用注塑工艺生产，所有沿脱模方向的面都要做1-1.5度的拔模角，方便零件从模具中脱出；如果是采用机加工方式生产，就要注意刀具的可达性，筋板和筒体连接的位置不能有刀具无法加工到的死角。另外还要考虑零件的材料选择，一般普通工况下用ABS或者尼龙材质就可以满足要求，如果是在有腐蚀、高温的工况下使用，就要换成不锈钢或者铝合金材质，对应的壁厚也要根据材料的强度参数做相应调整。很多新手在做这类零件的时候，容易把筋板和安装翼的连接位置做成直角，长期受交变载荷的话，这个位置很容易出现疲劳裂纹，所以过渡圆角是一定不能省略的细节。还有安装孔的位置，要尽量靠近筋板的受力传递路径，这样螺栓拧紧后的预紧力能更好地和工作载荷抵消，减少零件的变形量。
