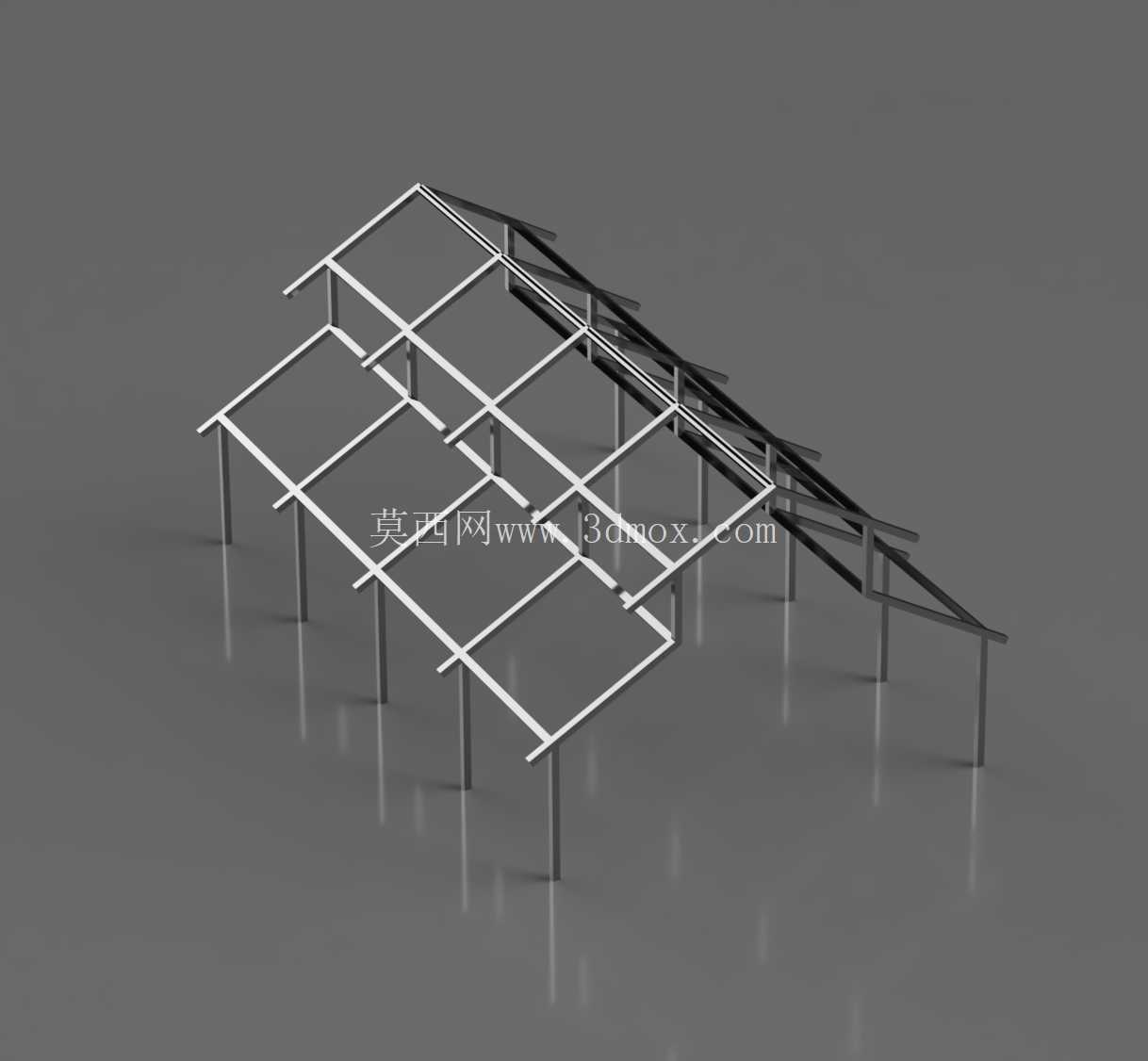

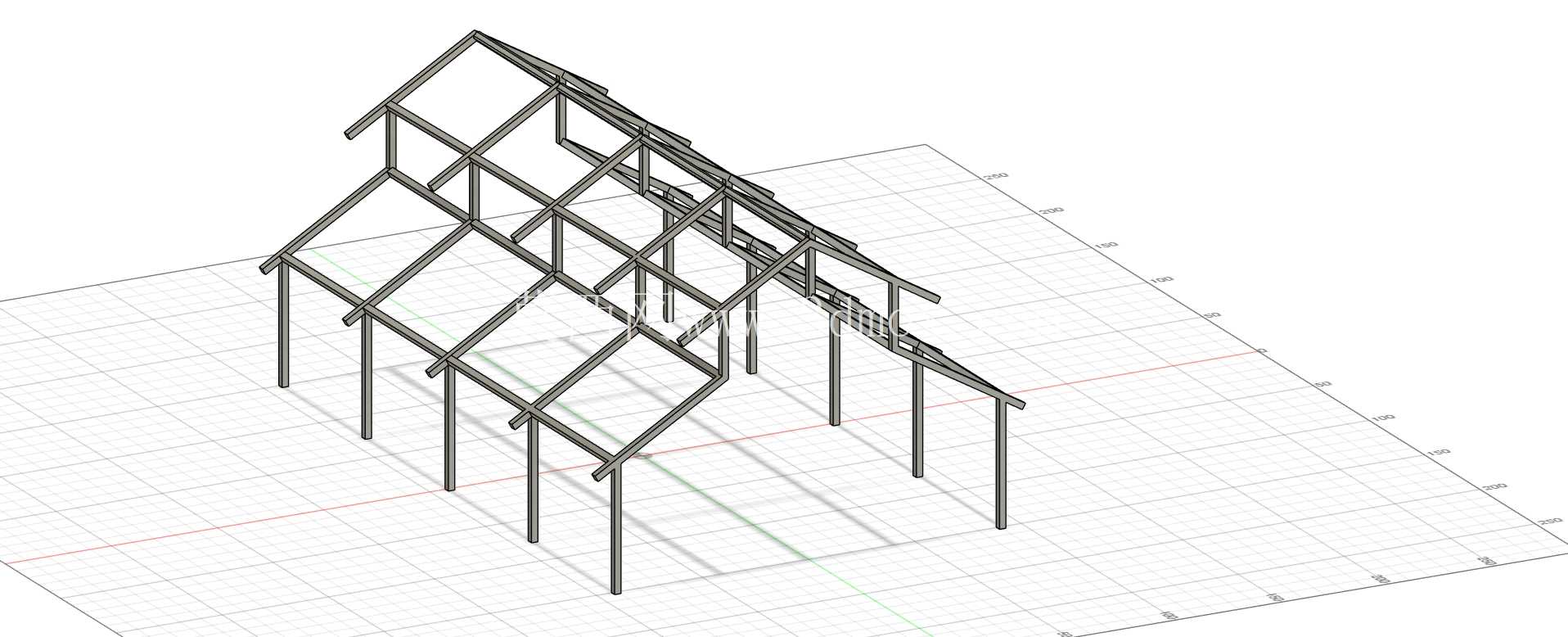

轻量化模块化金属棚支撑框架结构

　　在户外临时作业区、厂区物料暂存点、小型设备露天防护区的搭建场景中，这类金属棚框架的应用十分普遍，不同于大跨度的工业厂房钢结构，这类小型结构化棚架主打快速部署、材料利用率高、适配性强的特点，能够在不依赖大型吊装设备的前提下完成组装，适配零散分布的小型防护需求。从实际用途来看，该框架作为棚类结构的受力支撑主体，需要承担顶部覆盖板材的自重、常规区域的雨雪荷载以及一定等级的侧向风载，同时要为后续覆盖件安装预留足够的连接点位，避免现场二次打孔破坏型材的防腐层与结构强度。

　　从功能特性上看，该框架采用了等截面型材作为主受力构件，立柱与横梁的连接节点采用标准化的对接形式，所有横向支撑与纵向主梁的排布遵循等距受力原则，每一组立柱对应的顶部横梁都形成独立的受力单元，相邻单元之间通过纵向通长型材连接成整体，既可以单组单元独立搭建小型防护棚，也可以沿纵向拼接扩展，覆盖更大的防护面积，适配不同尺寸的场地需求。框架顶部预留了一定的倾斜角度，能够引导雨水自然排放，避免顶部积水增加额外荷载，倾斜角度的设置兼顾了排水效率与材料下料的便利性，没有采用复杂的变角度结构，所有斜向支撑的下料尺寸保持统一，减少加工时的尺寸种类，降低现场安装的出错概率。

　　设计思路上，整个框架遵循最小化结构冗余的原则，没有设置多余的装饰性构件，每一根型材都承担明确的受力作用：垂直立柱主要传递竖向荷载到地面基础，顶部横向主梁承担覆盖板的竖向荷载并传递到立柱，纵向连接梁负责将各个独立的横向受力单元连成整体，提升结构的整体抗侧移能力，斜向的顶部支撑构件用于固定棚顶覆盖件的边缘，同时强化顶部框架的平面刚度，避免矩形框架在受力时出现平行四边形变形。所有构件的截面尺寸选择经过荷载匹配，不会出现大截面型材造成的材料浪费，也不会因为截面过小导致结构刚度不足，在常规户外使用场景下，立柱底部只需要做简单的混凝土预埋或者膨胀螺栓固定，就可以满足结构的稳定性要求，不需要做复杂的独立基础，大幅降低现场施工的工作量。

　　从安装边界与尺寸适配角度来看，该框架的单组横向单元宽度适配常规的成品防护板材尺寸，安装时不需要对覆盖板材进行大量裁切，纵向的扩展间距也匹配标准板材的长度规格，现场安装时只需要按照预设的节点对位连接，不需要现场做尺寸适配调整。框架的净空高度满足常规人员通行、小型物料堆放以及小型设备放置的需求，不会因为净空过低影响使用，也不会因为高度过高增加不必要的风阻与材料用量。立柱的排布间距经过优化，在保证横梁受力挠度符合要求的前提下，尽可能拉大立柱间距，减少立柱数量，提升棚下空间的利用率，避免立柱过多影响棚下的作业动线与物料摆放。在节点处理上，所有连接位置都采用面接触的连接形式，避免点接触造成的应力集中，提升结构的疲劳寿命，即使在长期户外使用、承受反复风载的情况下，节点位置也不容易出现松动或者变形。整个框架的所有构件都可以在工厂内完成预制下料、打孔，运输到现场后只需要使用常规的紧固工具就可以完成组装，不需要现场焊接作业，既降低了现场施工的安全风险，也避免焊接破坏型材表面的防腐涂层，提升结构的户外使用寿命。
