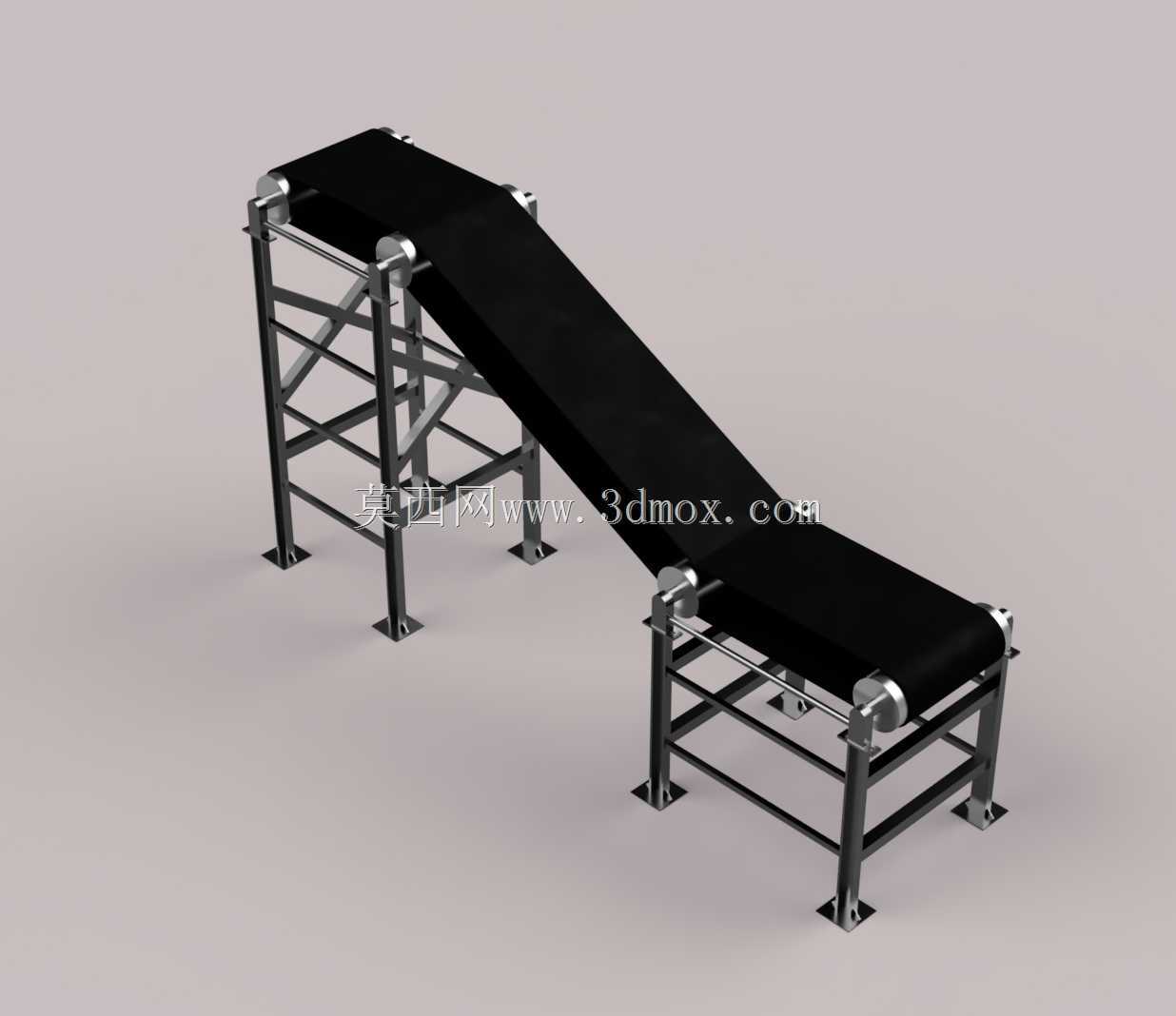

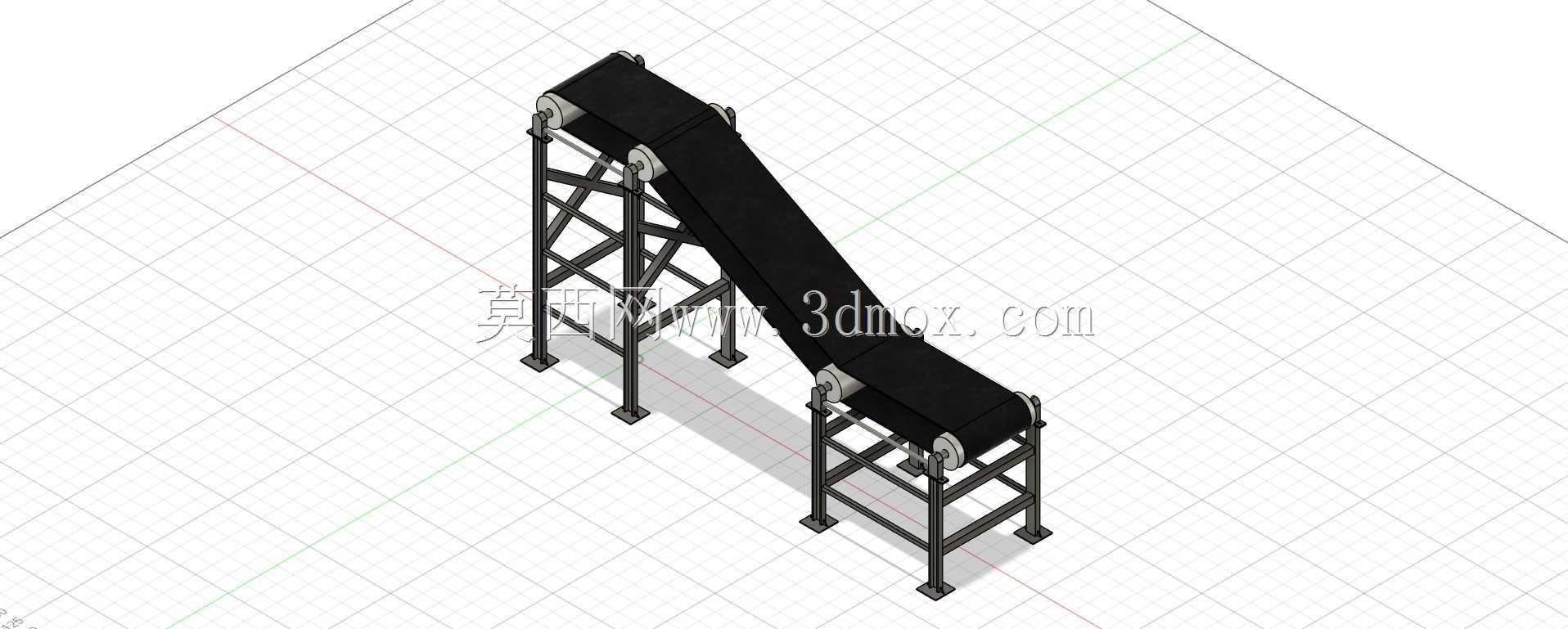

倾斜式工业皮带给料输送设备结构

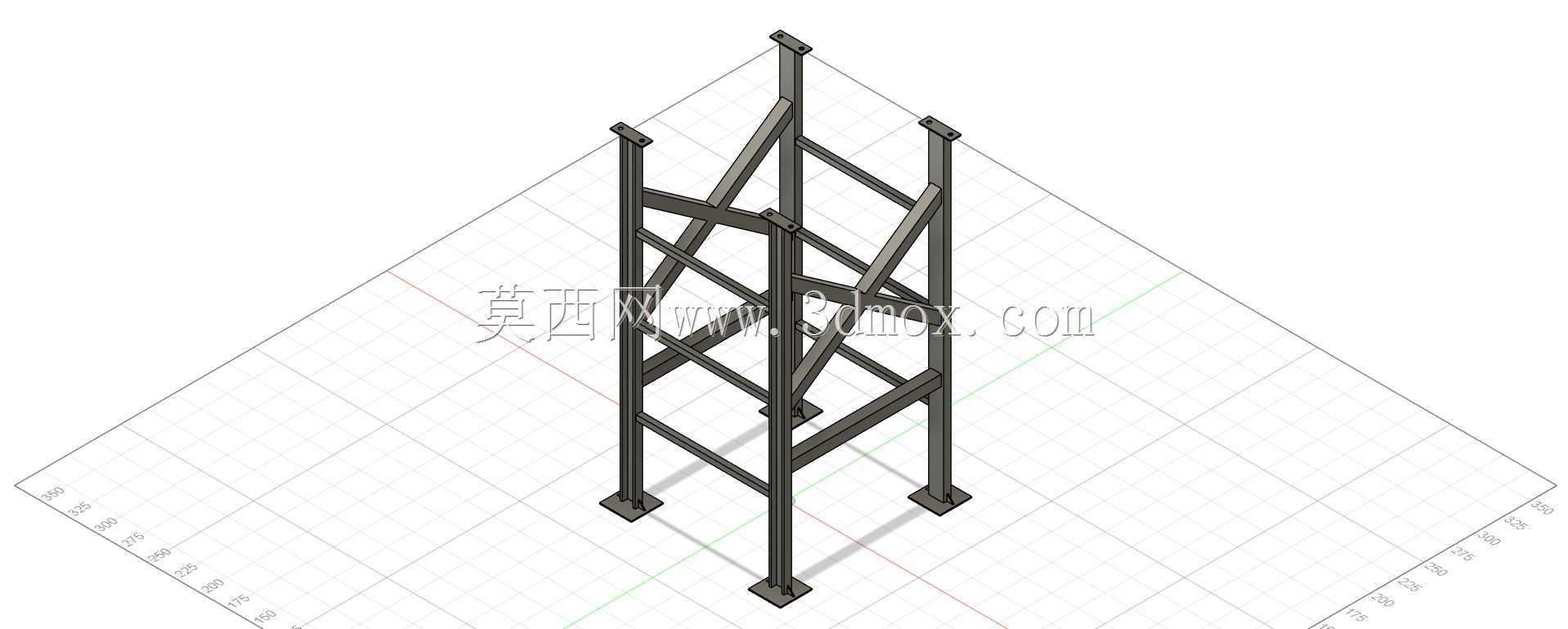

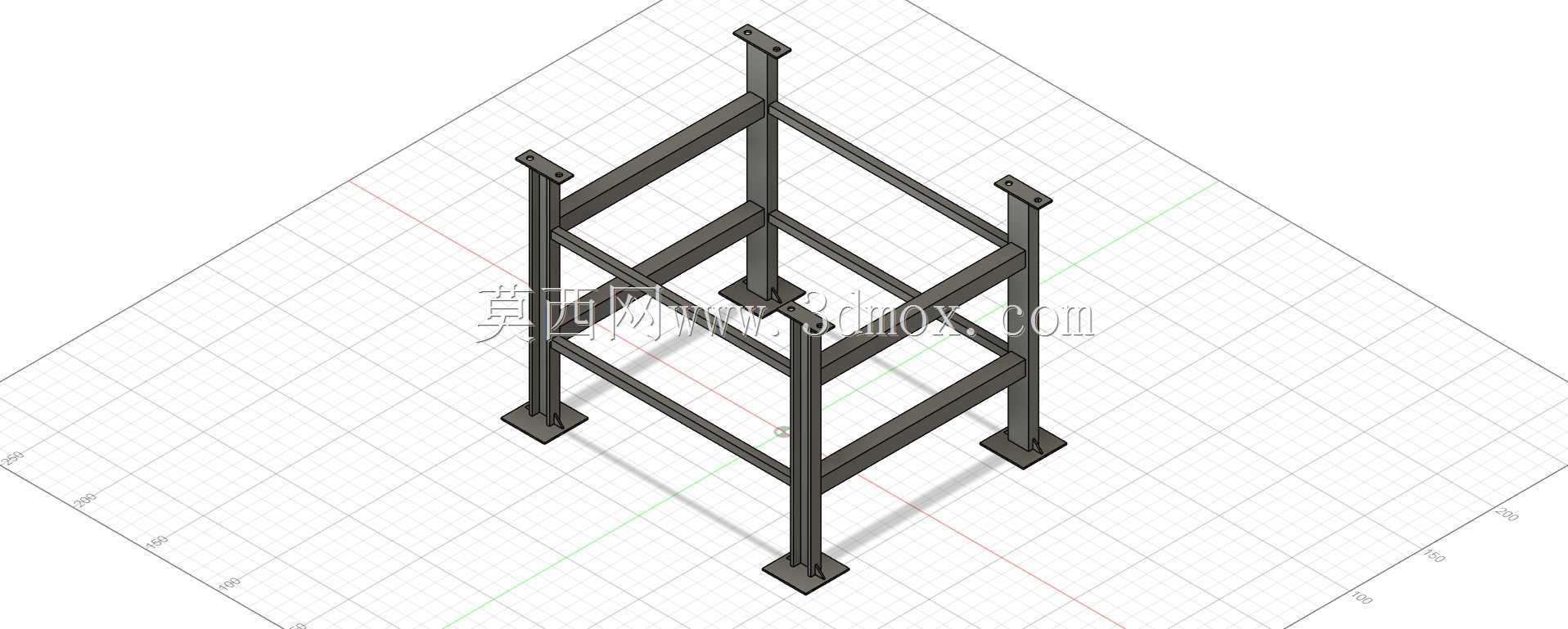

　　在散料加工、小件装配、包装分拣等生产场景里，这类倾斜布置的皮带输送结构是衔接上下工序的核心辅助设备，不同于长距离水平输送的重型皮带机，这款结构主打短距离高差物料转运，可直接作为给料单元对接料仓出料口、加工设备入料端，或是分拣线的高差过渡段，适配颗粒状、小块状、轻质成件物料的连续输送需求，在食品加工、五金冲压、电子组装、农资分装等产线中都能见到同类结构的应用。从结构设计逻辑来看，整体采用分体式机架布局，高低两端的支撑框架均采用型材焊接的桁架结构，相比方管满焊的封闭式机架，桁架结构在保证支撑强度的前提下大幅降低了整体自重，同时减少了焊接变形量，后期调平校准的操作空间更充足。

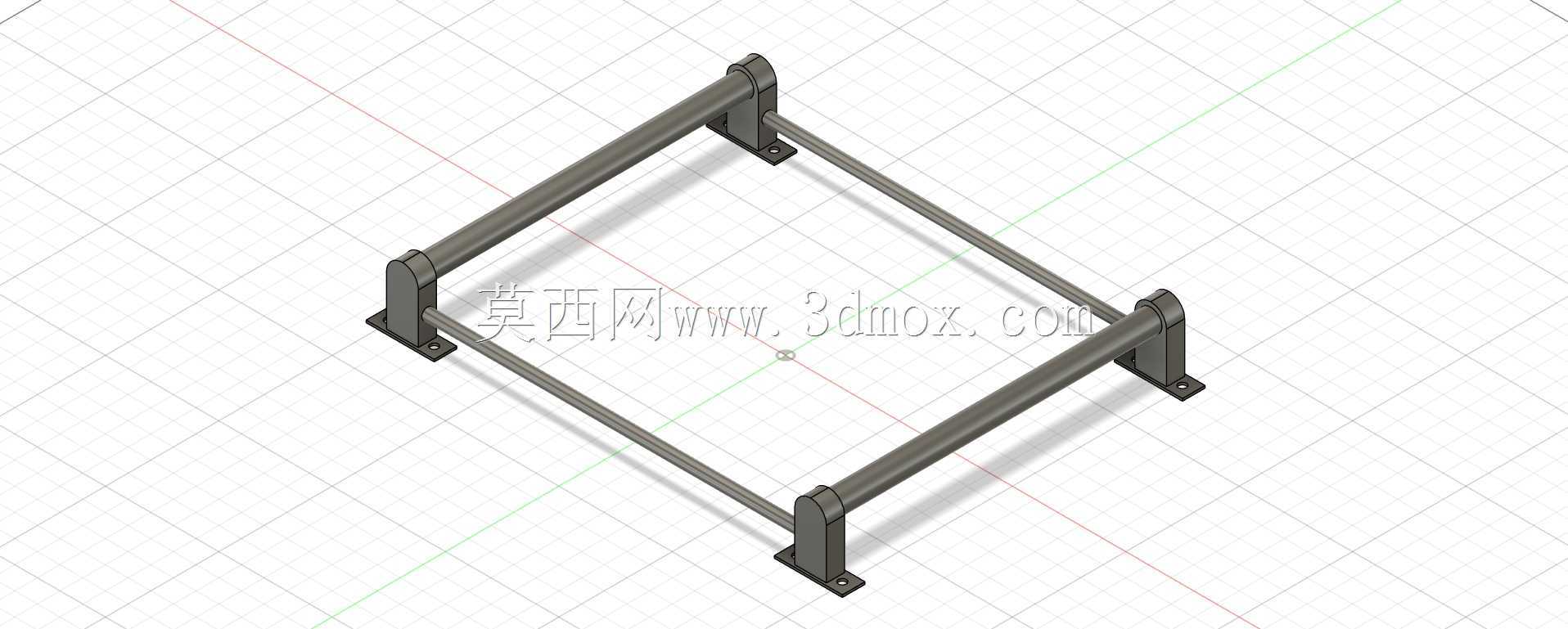

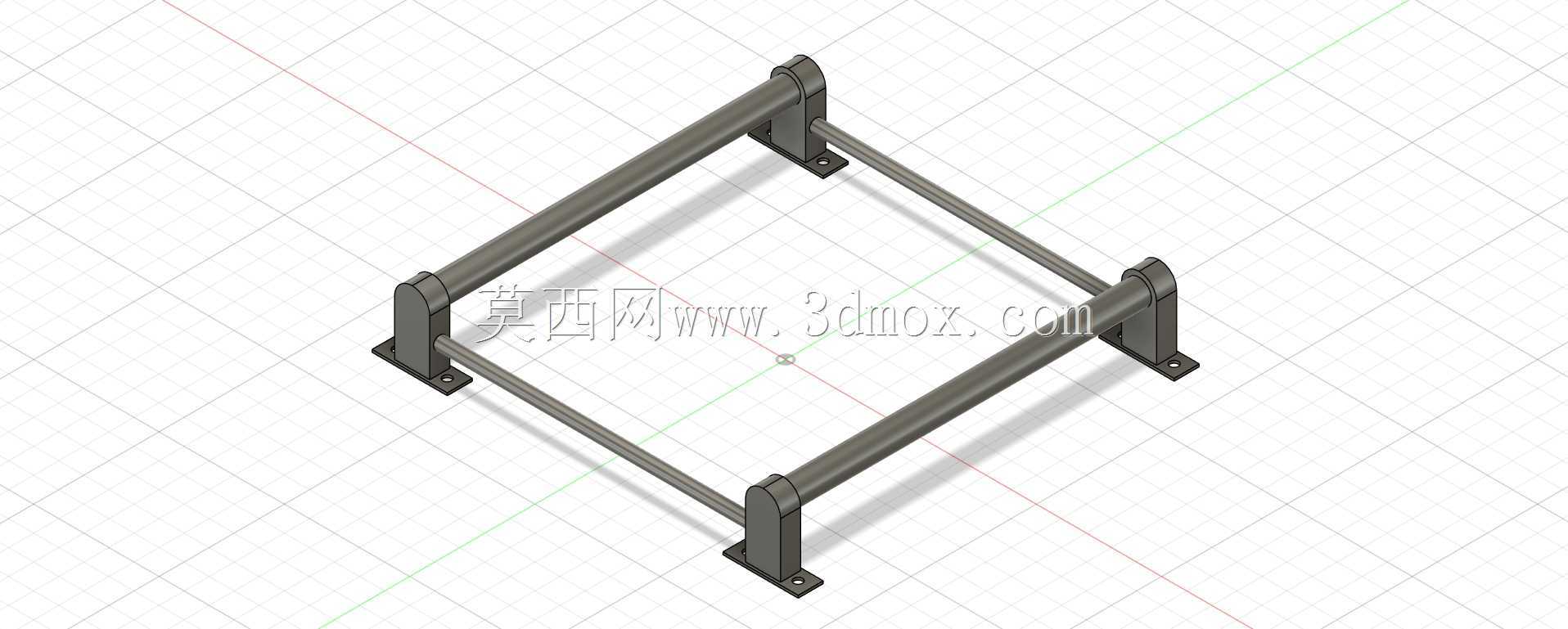

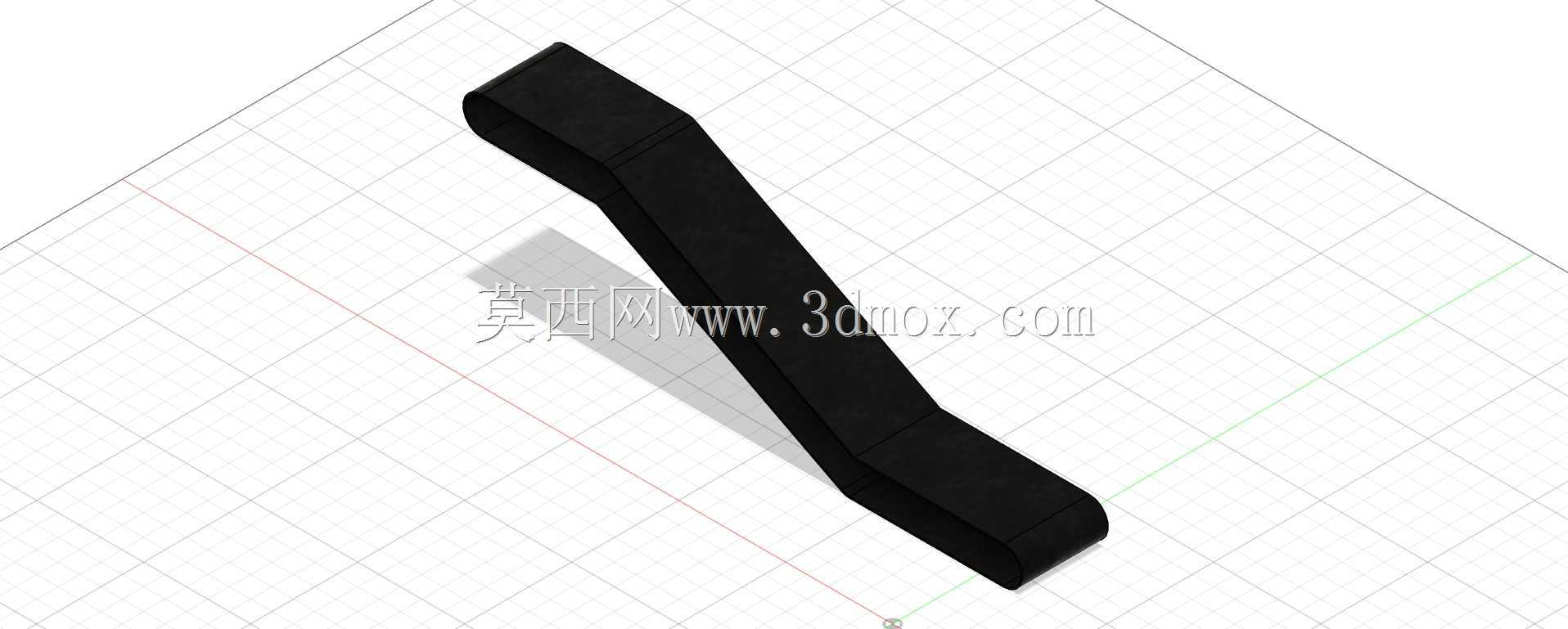

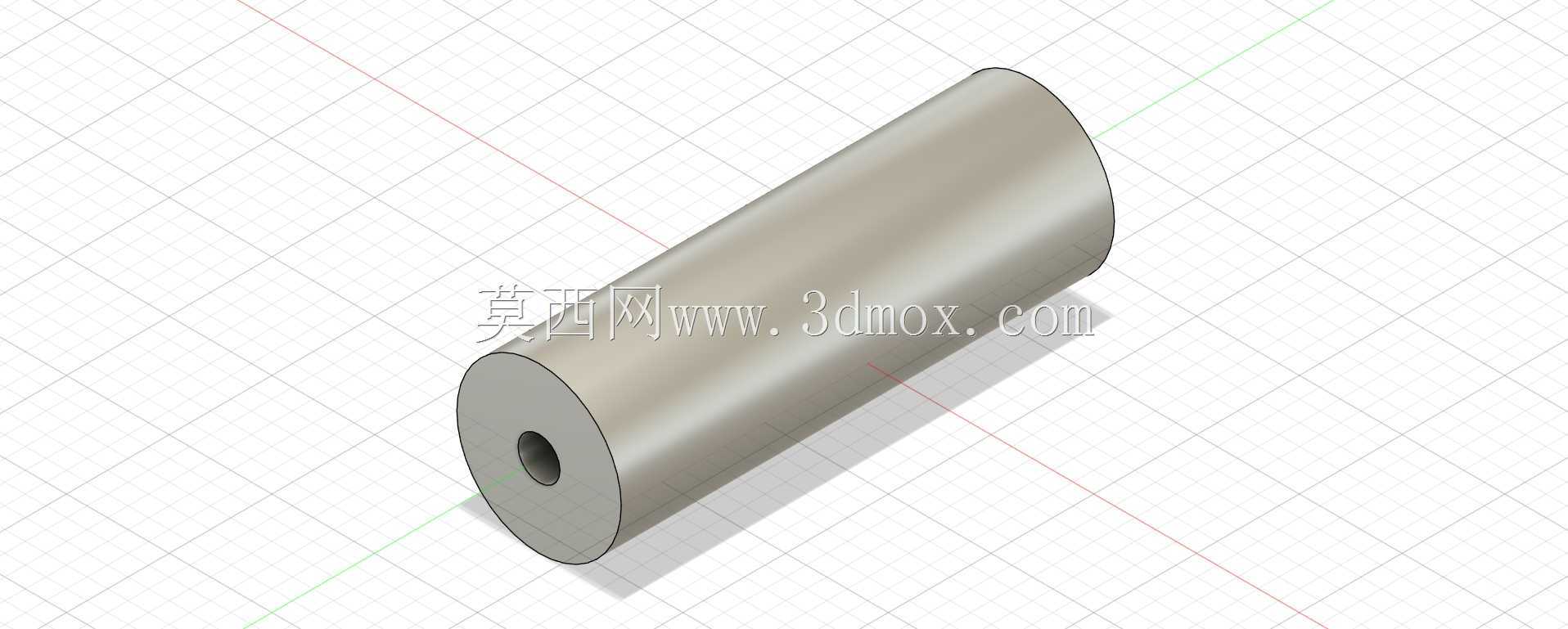

　　倾斜段的皮带张紧结构集成在两端的辊筒安装座上，通过调整螺栓即可改变辊筒轴向位置，快速修正皮带跑偏问题，无需额外加装复杂的张紧装置，适配日常运维的快速调整需求。皮带下方全程设置了托承结构，避免倾斜输送过程中皮带受物料重力作用出现下凹形变，保证输送面的平整度，减少物料滑落的概率。两端的辊筒均采用包胶处理，增大辊筒与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的问题，同时能一定程度缓冲物料落料时的冲击，延长皮带使用寿命。设备的安装边界需要结合产线高差需求确定，高低两端的机架底部均设置了带安装孔的脚座，可直接通过膨胀螺栓固定在水泥地面或是设备安装平台上，安装时需要保证两侧机架的平行度误差控制在合理范围内，避免皮带运行时持续跑偏。

　　倾斜角度的设计参考了常规散料的安息角参数，既保证足够的高差输送能力，又避免角度过大导致物料在输送过程中向下滑移，针对表面光滑的成件物料，还可在皮带表面加装防滑挡条，进一步提升输送稳定性。驱动单元可根据现场安装空间选择布置在高端或是低端的辊筒端，常规工况下将驱动单元布置在高端出料侧，可利用倾斜段物料的重力分力降低驱动负载，减少电机功率选型冗余。设备的侧边预留了护板安装位，针对易洒落的散料工况可加装侧边挡边，避免物料从皮带两侧掉落；针对有防尘需求的工况，还可在整体结构外加装密封护罩，对接除尘管路实现无尘输送。

　　从建模细节来看，所有型材的拼接位置都做了贴合处理，焊缝位置预留了合理的焊脚空间，辊筒与机架的连接位置设置了轴承安装位，符合实际机械加工的装配逻辑，没有出现结构干涉的问题，支撑脚的安装孔位置也匹配常规膨胀螺栓的安装尺寸，可直接导出工程图用于生产下料。这类简易结构的输送设备没有冗余的功能设计，核心就是满足短距离高差给料的基础需求，相比复杂的网带链板输送结构，皮带结构的采购成本更低、运维更换更便捷，针对产能不高、输送距离短的产线场景，这类结构的性价比优势非常明显，设计时只需要根据实际输送的物料重量、输送高差调整型材规格、皮带宽度以及辊筒直径，即可快速衍生出适配不同工况的变体结构，不需要重新做整体的架构设计，能大幅缩短非标设备的设计周期。
