多规格异形特种紧固螺栓结构设计

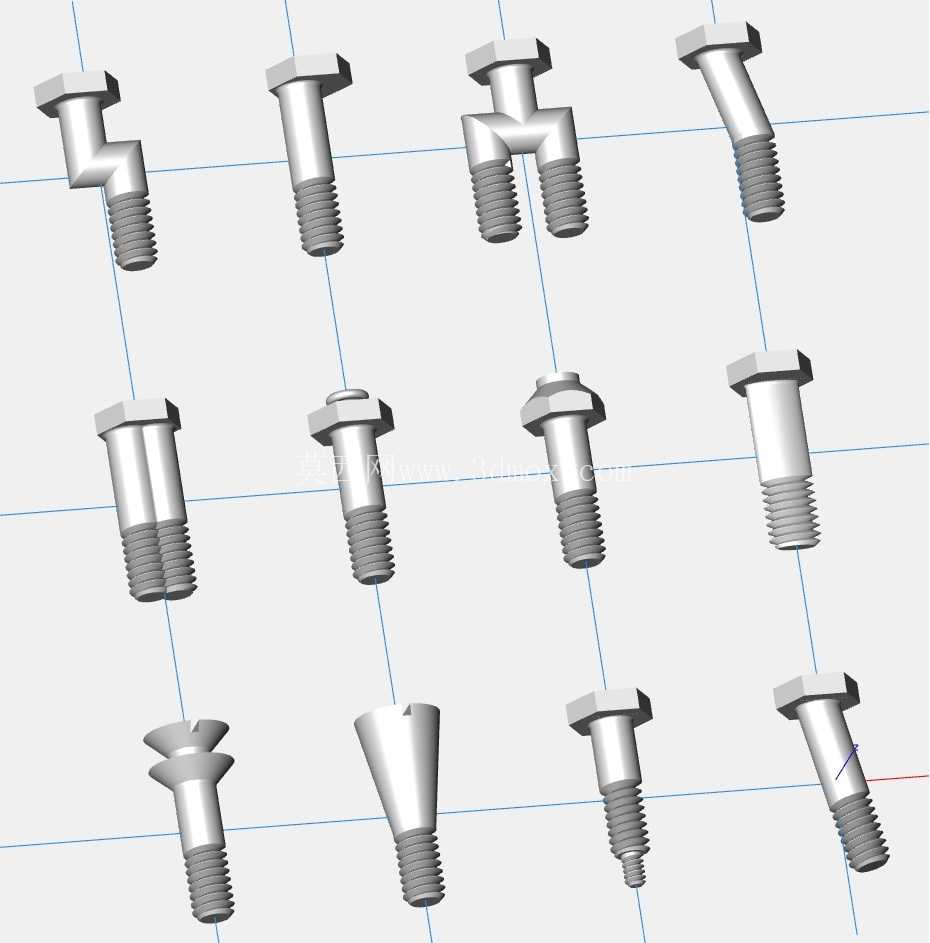

　　在非标设备装配、特殊工况结构连接场景中，常规标准螺栓往往无法适配受限安装空间、特殊受力角度、错位安装孔位的连接需求，这组异形特种螺栓正是针对这类特殊紧固场景开发的结构方案，整套方案覆盖12种不同结构形态，其中7款为核心常用规格，可覆盖绝大多数非标连接场景的紧固需求。从实际工程应用来看，这类特种螺栓常出现在狭小腔体内结构连接、带角度偏移的部件对接、需要避让内部走线或管路的安装位、受空间限制无法使用标准紧固件的设备内部，比如电源变压器内部绕组固定件与外壳的错位连接、小型电子设备内部结构件的角度紧固、精密仪器内部避让光学或电路组件的连接点位，都需要这类非标准结构的螺栓来完成可靠紧固，避免为了适配标准件额外修改主体结构，大幅降低整体结构改造成本。

　　从结构设计逻辑来看，每一款螺栓的结构形态都对应特定的安装约束：带Z型弯折杆部的螺栓，适配两个连接孔存在水平错位且垂直空间不足的场景，弯折段的尺寸经过受力校核，既保证足够的避让空间，又能在额定紧固力矩下不发生杆部塑性变形；带双螺纹端的T型螺栓，可同时完成两个垂直方向部件的同步紧固，减少连接点位的紧固件数量，在紧凑装配空间内降低装配复杂度；杆部带锥度过渡的螺栓，适配带锥度沉孔的安装位，安装后可实现端面完全贴合，避免突出结构干涉周边运动部件；头部带切边的异形头螺栓，可适配专用的防松卡槽，安装后头部无法周向转动，在震动工况下不会出现螺栓松动回转的问题。

　　所有螺栓的螺纹段均采用标准公制螺纹牙型，可与常规标准螺母、螺纹孔完美适配，不需要额外定制配套的螺纹连接件，降低配件采购与管理成本；不同规格螺栓的头部尺寸均做了统一的力矩适配设计，同一套螺栓可使用同一规格的紧固工具完成装配，减少装配过程中更换工具的频次，提升现场装配效率。从安装边界来看，不同规格螺栓的杆部长度、弯折角度、头部厚度均经过尺寸链校核，在对应安装场景下，螺栓装入后不会超出安装位的预留空间，不会与周边的线路、管路、运动部件发生干涉；螺纹段的有效啮合长度均满足螺纹连接强度要求，在额定负载下不会出现螺纹滑牙、杆部断裂的失效问题；部分带定位结构的螺栓，头部与安装位的定位槽配合间隙控制在0.1mm以内，安装后可实现部件的精准定位，不需要额外增加定位销结构，简化整体连接结构。

　　在建模过程中，每一款螺栓的结构都做了工艺性优化，所有棱角位置均做了适配冷镦或机加工的倒角处理，避免加工过程中出现应力集中导致的零件开裂，也避免安装过程中锐角划伤操作人员或周边线缆；螺纹收尾段均做了退刀槽结构设计，既方便螺纹加工，也能保证螺栓拧紧后端面完全贴合连接面，不会出现因螺纹收尾干涉导致的连接虚位问题。针对有密封需求的安装场景，部分规格的螺栓头部预留了密封垫片安装槽，可直接配套标准O型圈或平垫片使用，不需要额外加工密封结构，满足腔体内部的密封连接需求。这类异形特种螺栓的设计核心，是在不改变主体设备结构的前提下，通过紧固件自身的结构变形适配特殊安装约束，在紧凑化、小型化的设备设计趋势下，这类非标准紧固件的应用占比正在逐步提升，能够帮助结构工程师在有限的设计空间内完成可靠的连接方案设计，平衡结构强度、装配空间、安装便利性三者的关系，避免为了适配标准紧固件而牺牲设备的整体紧凑性或结构性能。
