电力变压器配套长条形结构支撑构件

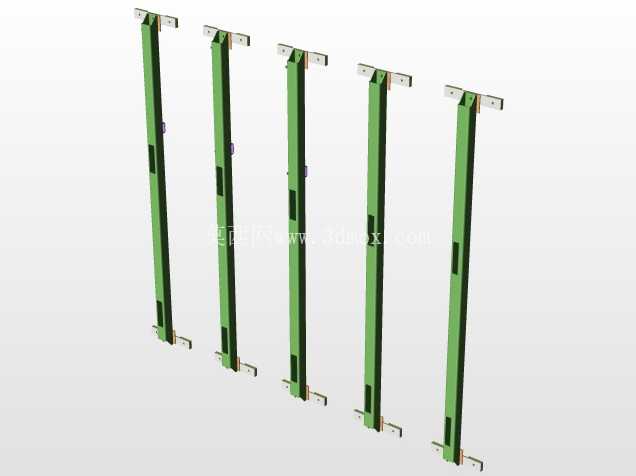

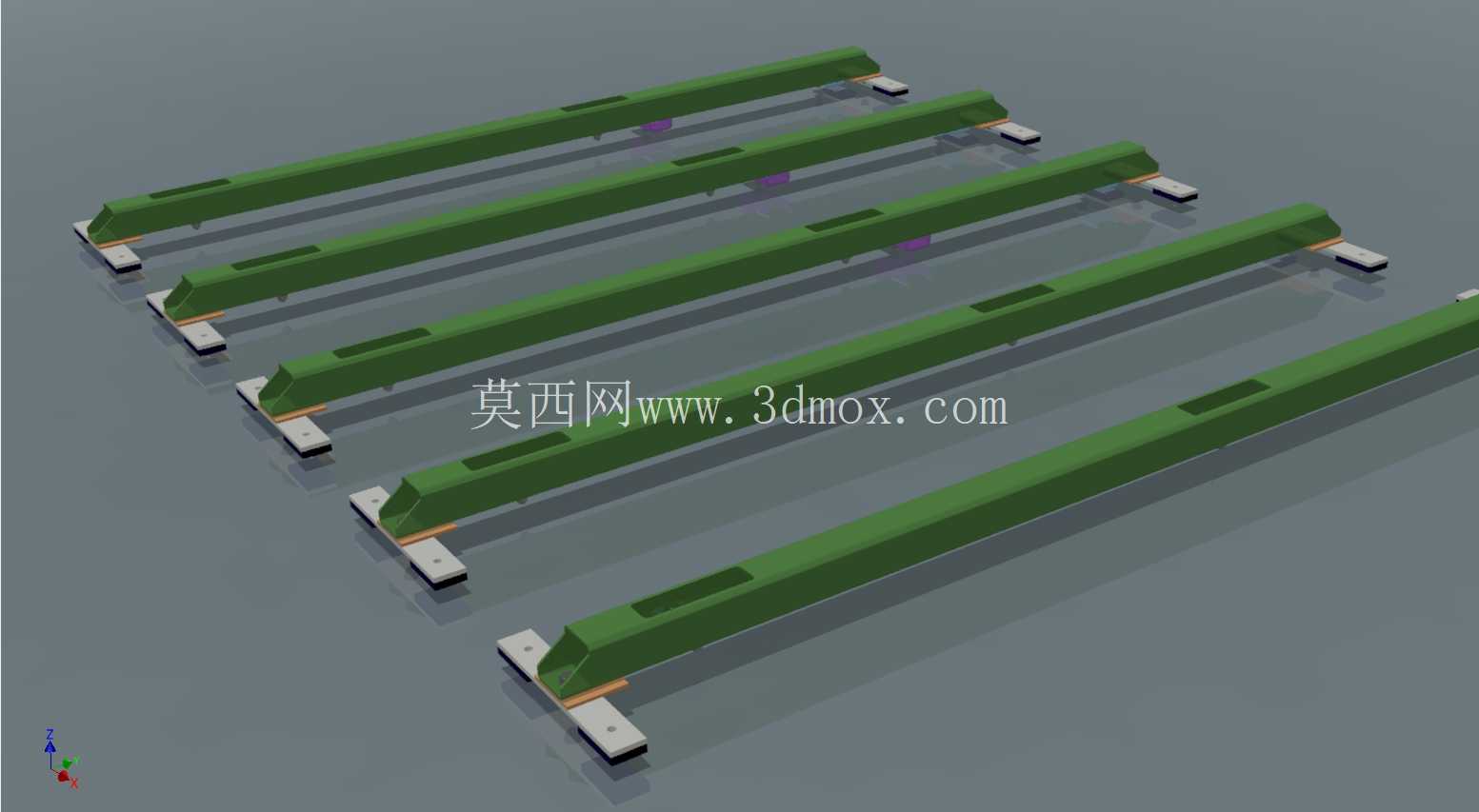

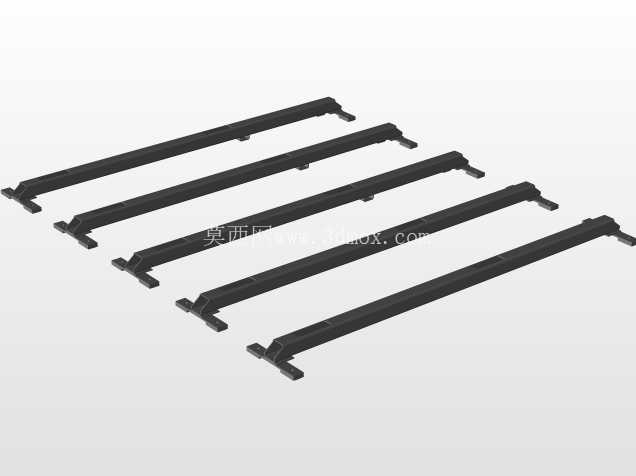

　　这类长条形支撑构件主要应用于油浸式电力变压器的器身装配环节，是连接变压器铁芯绕组总成与底部油箱底座的核心承载部件，在变压器整体装配流程中，承担着托举器身总重、限定器身安装位置、缓冲运输过程中横向与纵向冲击载荷的作用，避免器身在油箱内发生位移导致绕组绝缘破损、引线拉扯断裂等故障。从结构设计来看，构件主体采用等截面长梁构型，梁体沿长度方向开设多组减重槽，在保证纵向抗弯截面模量满足承载要求的前提下，尽可能降低构件自身重量，减少变压器整体的钢材耗材用量；梁体两端设置带安装孔的定位基座，基座与梁体之间设置绝缘缓冲垫层，既可以通过螺栓与油箱底部的安装定位点精准对位，保证器身安装的同轴度误差控制在行业允许范围内，也能阻断器身与油箱壳体之间的导电通路，避免多点接地引发的环流故障。

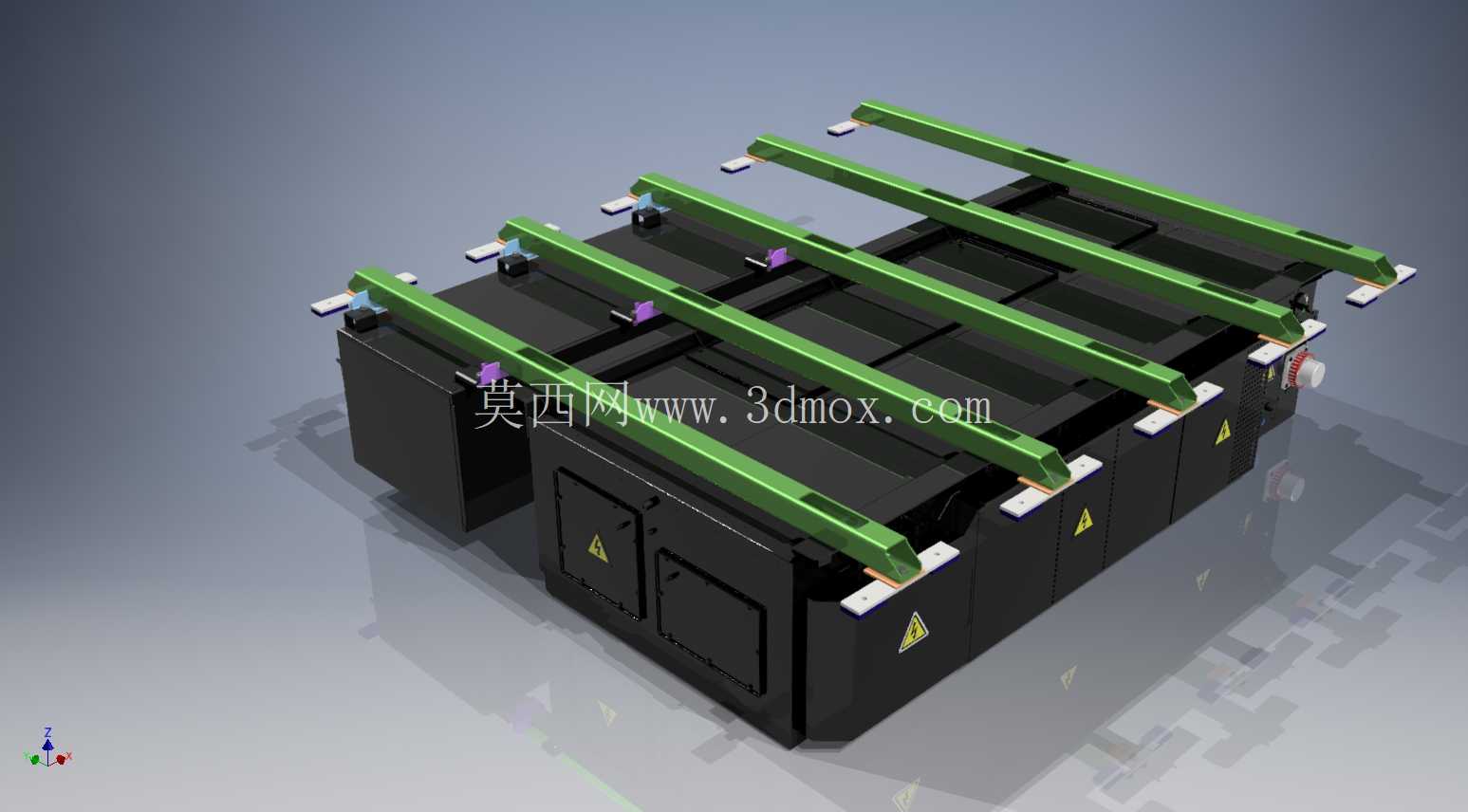

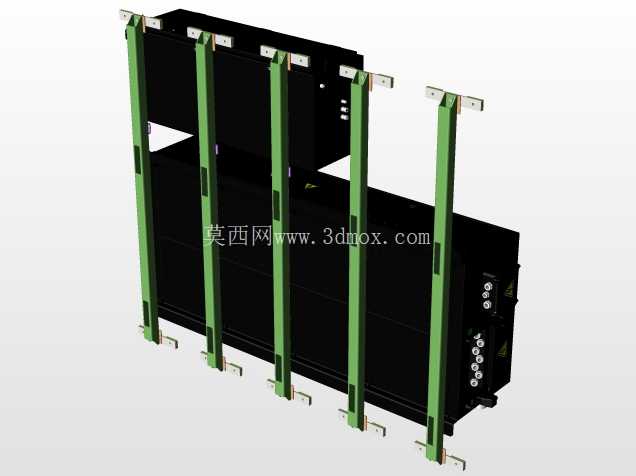

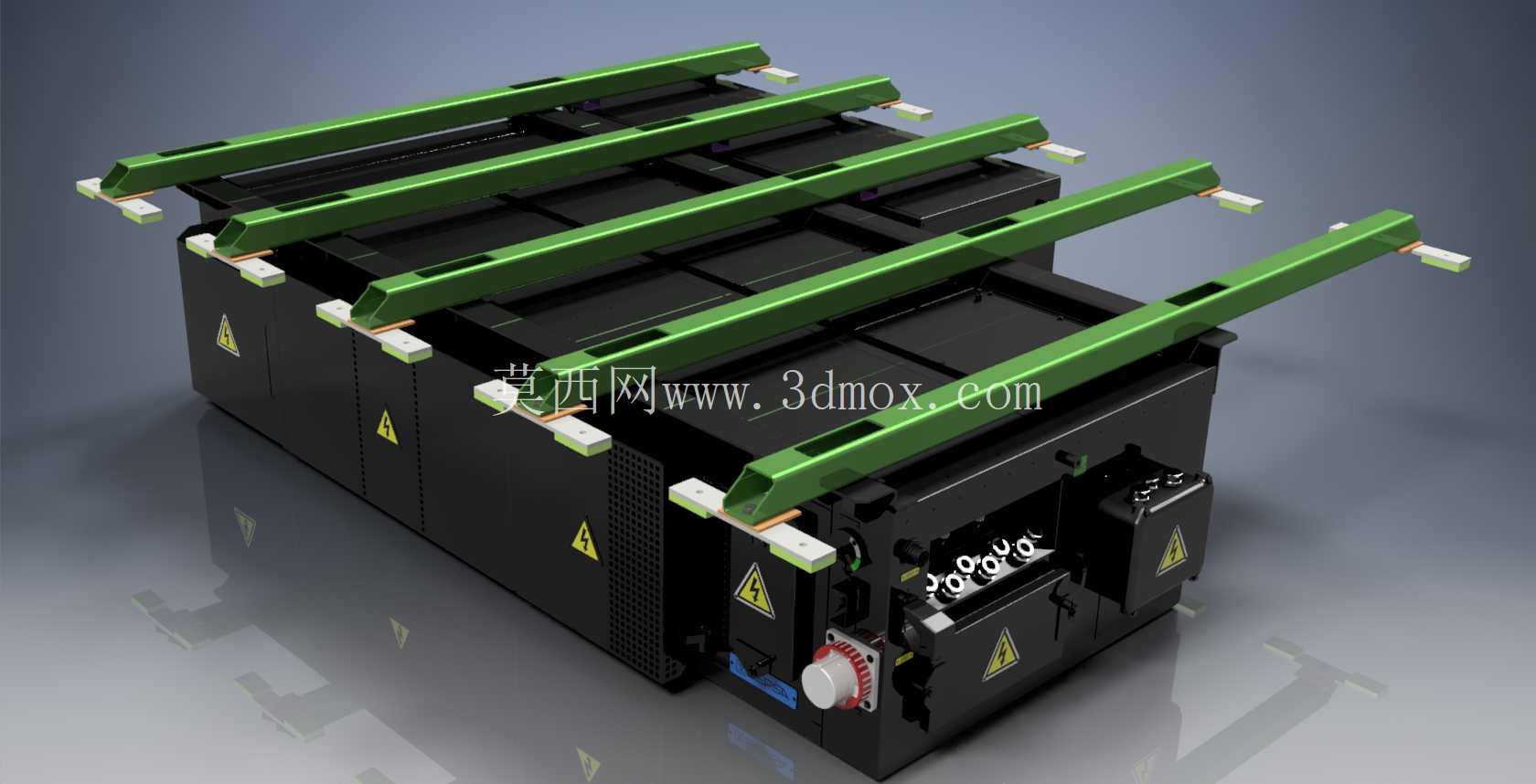

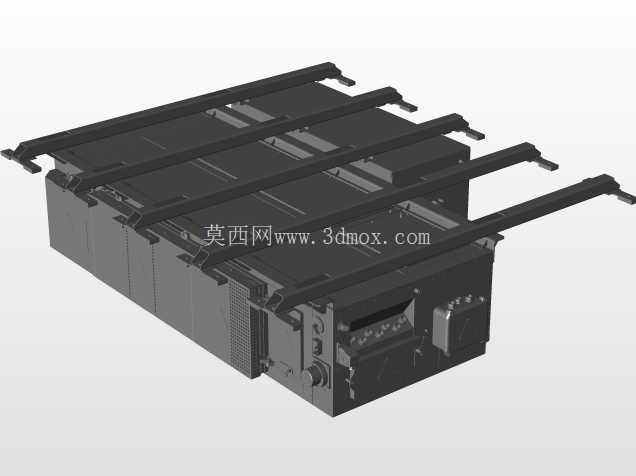

　　在实际安装场景中，单台大容量电力变压器通常会配置5到6根该类支撑构件，沿器身底部的横向承载方向平行排布，每根构件的安装间距需要匹配铁芯夹件的底部定位点位置，安装时需要先将构件与铁芯夹件通过螺栓预紧，再整体吊入油箱内部，对齐油箱底部的预装焊接支座后穿入固定螺栓完成紧固，最后还要检测所有支撑点的接触间隙，保证各支撑点受力均匀，避免出现局部应力集中导致梁体变形的问题。

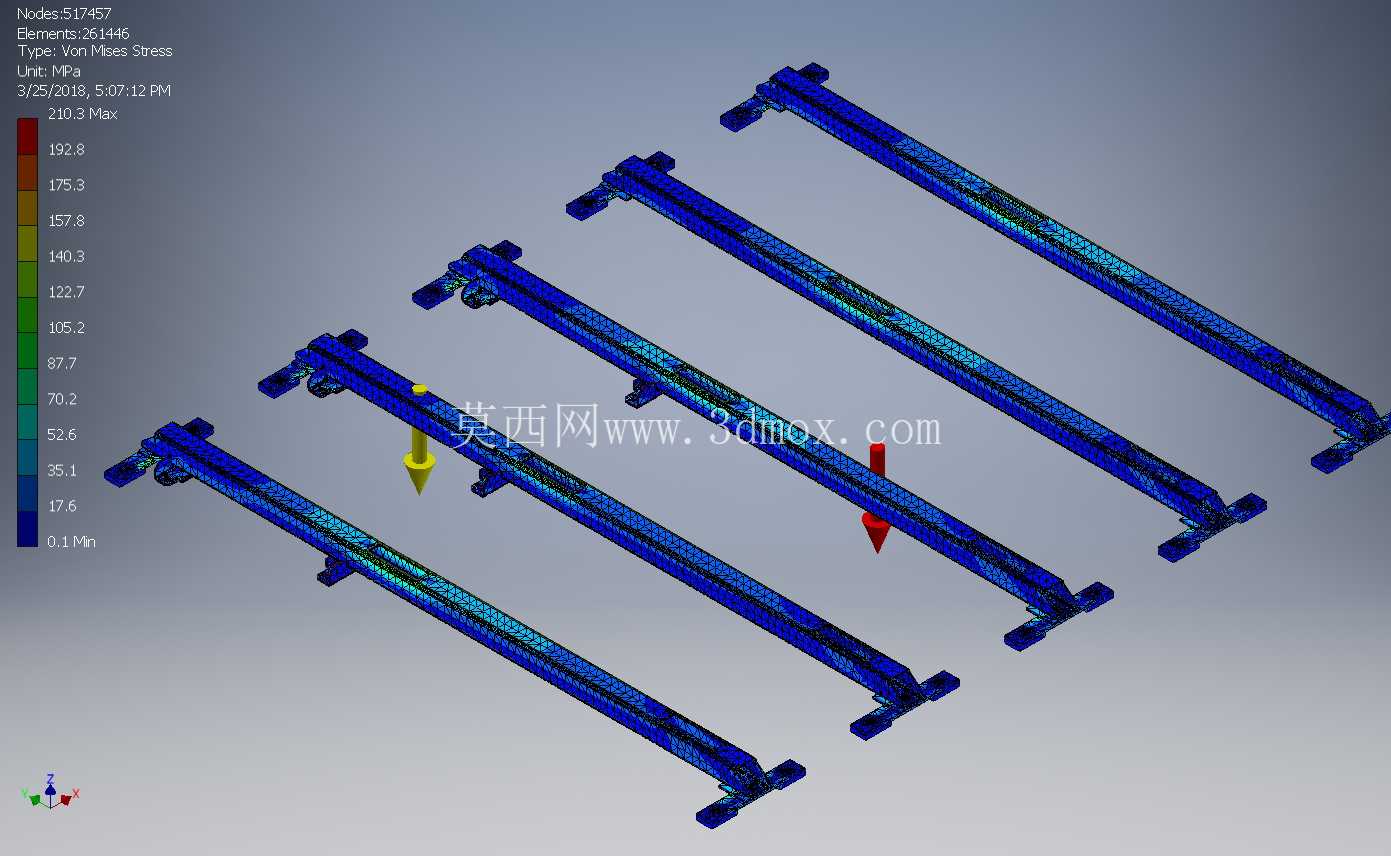

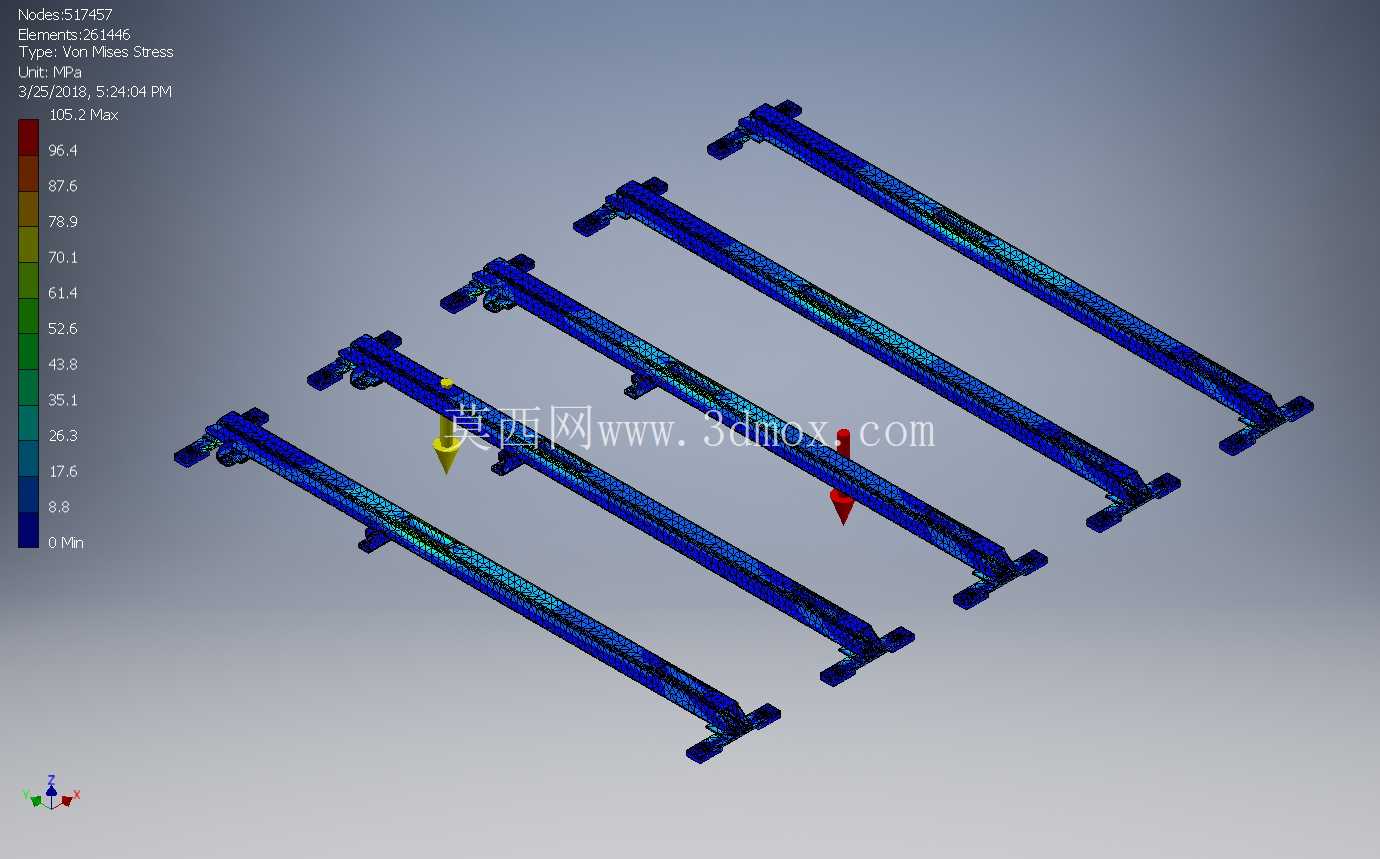

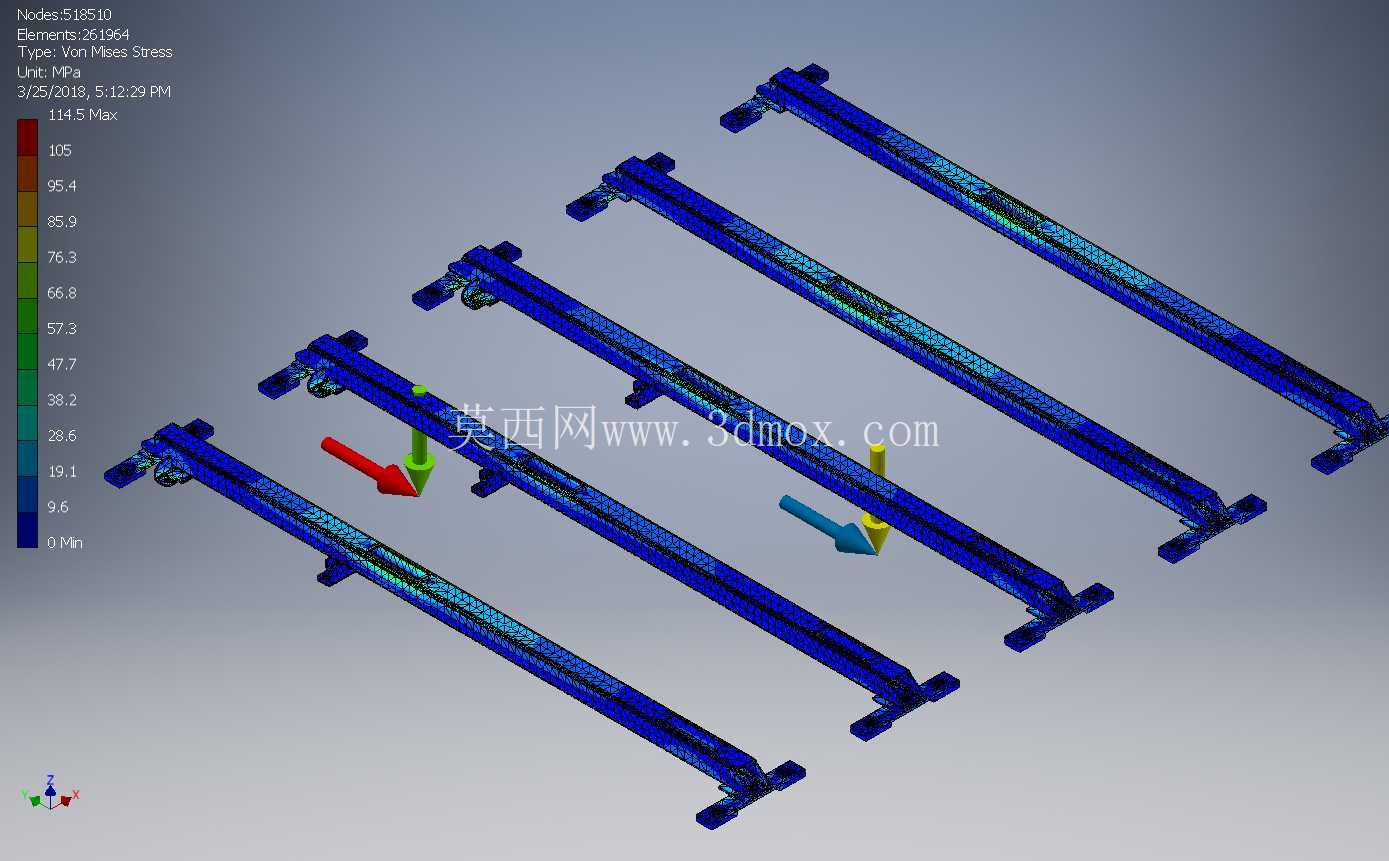

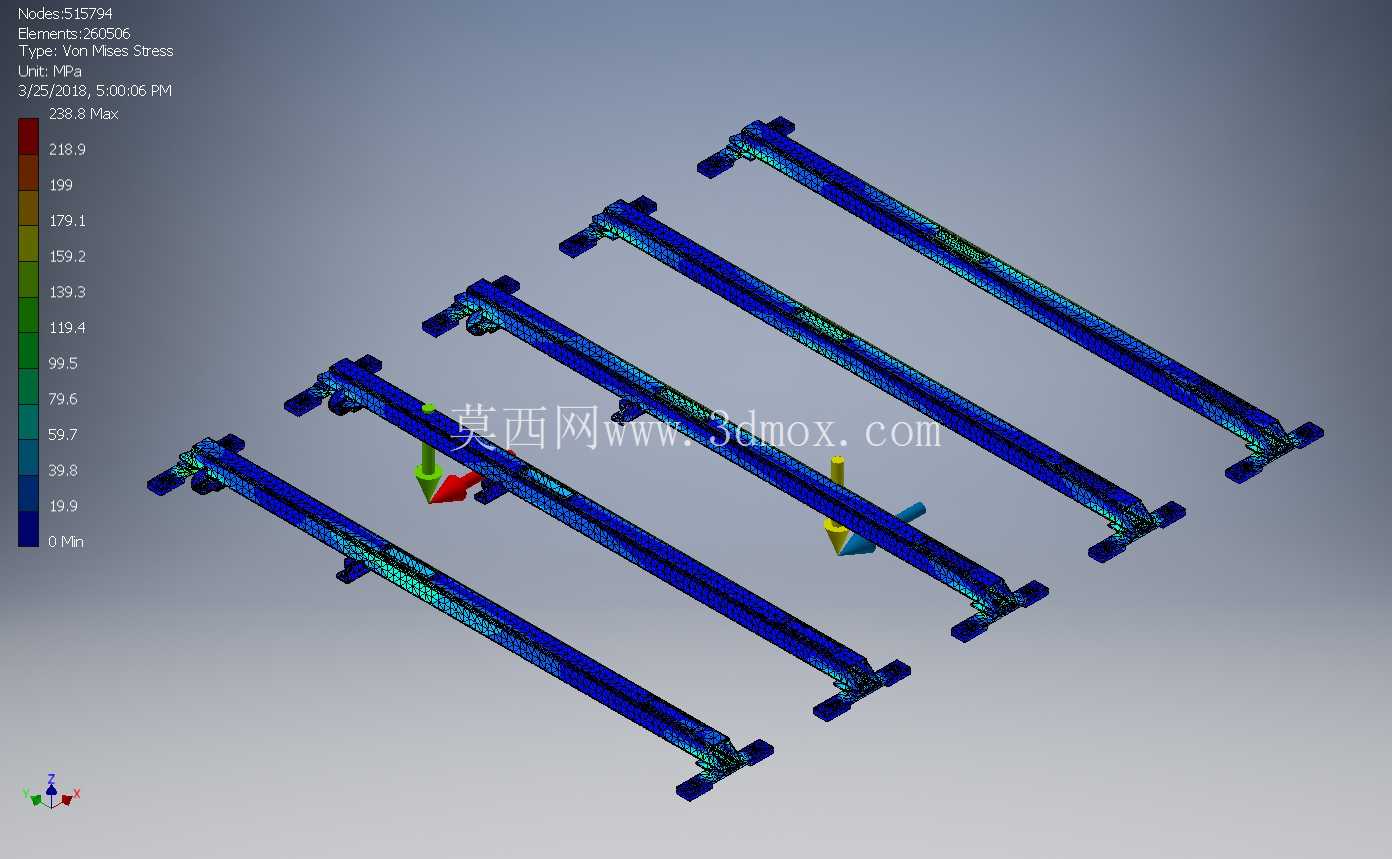

　　设计过程中需要重点校核几个核心边界：首先是梁体的静载抗弯强度，需要按照器身总重量的1.5倍作为计算载荷，验证梁体最大挠度不超过长度的1/1000，防止长期承载出现塑性变形；其次是两端安装基座的抗剪切强度，要满足变压器公路、铁路运输过程中3g纵向加速度、2g横向加速度的冲击载荷要求，保证安装螺栓不会发生剪切断裂；另外还要考虑构件的安装公差配合，两端安装孔的位置度公差需要控制在±0.5mm以内，避免现场装配时出现孔位错位无法安装的问题。

　　梁体的截面尺寸设计需要匹配对应容量等级变压器的器身重量，比如适配220kV等级变压器的支撑梁，主体截面高度通常在120mm到150mm之间，梁体总长度根据油箱内部宽度确定，一般在2000mm到3500mm区间，两端基座的平面度需要控制在0.2mm以内，保证与夹件、油箱支座的贴合面积不低于90%，防止局部接触应力过大压损绝缘垫层。这类支撑构件的选材通常采用Q235B热轧型钢加工成型，表面经过酸洗磷化处理后喷涂环氧绝缘漆，既满足结构强度要求，也能适应变压器内部变压器油的长期浸泡环境，不会出现涂层脱落污染绝缘油的问题。在变压器的日常运维环节，这类支撑构件属于非易损部件，只要安装时紧固到位、缓冲垫层无老化破损，基本可以实现全生命周期免维护，只有在变压器器身大修吊芯时，才会检查支撑梁的变形情况、固定螺栓的预紧力以及绝缘垫层的老化程度，出现异常时才会进行更换。
