电源变压器用多孔长条绝缘安装基座

　　在中小功率工频电源变压器的装配体系里，这类长条多孔构件是绕组与金属安装壳体之间的核心绝缘支撑部件，日常接触的桌面式线性电源、工控柜内隔离供电模块、老式音频功放的电源牛固定结构里，都能见到这类零件的实际应用。它的核心作用是在变压器铁芯叠片、绕组骨架和设备金属底板之间形成稳定的物理隔离，避免绕组引出线、铁芯边角和金属壳体直接接触造成绝缘击穿，同时为变压器整体提供均匀的多点固定支撑，降低设备运输、运行过程中振动带来的绕组松动、引线脱焊风险。

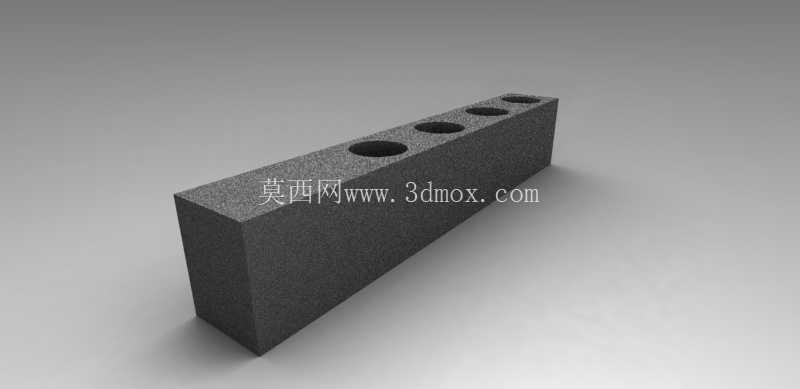

　　从结构设计逻辑来看，这个零件采用等截面长条矩形构型，整体截面为规整矩形，沿长度方向等距排布四个贯通圆孔，孔位轴线与零件安装底面保持垂直，孔间距严格匹配常见EI型、CD型小功率电源变压器的底部安装孔位公差要求。设计时没有做多余的异形凸起或者减重槽，一方面是因为这类绝缘零件多采用酚醛树脂、玻纤增强尼龙这类绝缘模塑料压制加工，等截面结构的模具结构最简单，成型时材料流动均匀，不会出现局部缺料、内应力集中的问题，批量生产时尺寸一致性更容易控制；另一方面平直的底面可以和变压器铁芯的底部安装面完全贴合，不会因为局部结构凸起造成安装时的应力集中，避免长期受力后绝缘件出现微裂纹。

　　实际选型应用时，首先要确认零件的总长度要略大于变压器铁芯叠厚方向的总宽度，保证四个安装孔都能落在铁芯底部的安装边范围内，不会出现孔位悬空的情况；零件的厚度也就是垂直安装面方向的尺寸，要满足电气间隙的要求，在AC220V输入的供电场景下，绝缘件的厚度不能低于3mm，配合绝缘垫片使用时才能满足基本绝缘的耐压要求，避免高压侧和设备外壳之间出现爬电距离不足的问题。零件上的四个贯通孔，孔径设计要比配套使用的固定螺丝大0.2-0.3mm，既可以抵消模塑成型时的孔位收缩误差，也能给安装时的位置微调留出余量，不会因为孔位和螺丝过盈配合造成装配时绝缘件被挤压开裂。

　　在装配流程里，这个零件是垫在变压器铁芯和设备金属底板之间的，安装时要先在每个孔位两侧加装平垫，避免螺丝锁紧时的压力直接作用在绝缘件表面造成局部压溃，锁紧力矩要控制在合理范围，不能像锁金属结构件那样过度拧紧，否则会造成绝缘件变形，甚至导致铁芯叠片之间的压力不均，增大变压器的空载损耗和运行噪音。如果是在振动较大的车载设备、工业移动设备上使用，还可以在绝缘件和金属底板之间加一层薄的橡胶减震垫，进一步缓冲振动传递，不过要注意橡胶垫的耐温等级要匹配变压器的长期运行温升，避免长期受热老化失效。

　　从建模细节来看，这个零件的所有棱边都做了0.2-0.3mm的小圆角处理，没有尖锐的边角，一方面是模塑成型时的工艺要求，避免尖角处出现应力集中导致零件开裂，另一方面也能避免安装时尖锐边角划破绕组的绝缘漆层或者引出线的绝缘套管，造成隐性的绝缘故障。零件的两个端面保持平直，没有多余的定位结构，这是因为小功率变压器的安装定位主要靠孔位配合，不需要额外的定位凸台，简化结构的同时也降低了模具的加工成本。

　　在日常的变压器改型设计里，这类绝缘基座的尺寸调整是很常见的工作，比如当变压器叠厚增加时，只需要对应调整零件的总长度，保持孔间距和原有安装尺寸一致，就可以直接沿用原有的安装孔位，不需要改动设备底板的设计，能大幅缩短改型周期。如果是用于更高电压等级的隔离变压器，只需要增加零件的厚度，更换耐温等级更高的绝缘材料，不需要改动整体的结构构型，就可以满足更高的绝缘耐压要求，这种模块化的结构设计思路，在小功率电源变压器的结构设计里应用非常广泛。
