剪叉式可升降承重导向支撑结构

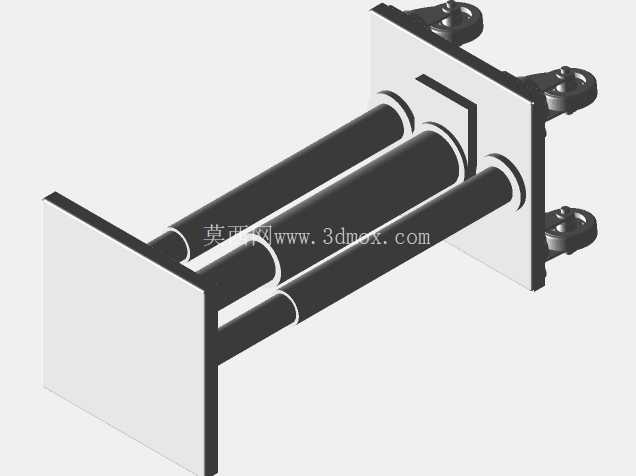

　　做现场设备改造的时候，常遇到工位间物料转运、作业面高度差适配的需求，这类剪叉式升降导向结构是很多非标设备里的核心受力部件，不像成品升降台有固定的安装尺寸约束，拆分出来的支撑导向单元可以灵活适配不同的载荷场景。从结构本身来看，三组平行布置的圆柱导向杆是核心的运动约束部件，两端的安装法兰分别对应固定端和活动端，固定端法兰上预留的铰接耳座，是用来连接驱动剪叉臂的，活动端法兰直接承载作业台面或者被升降的工装负载，导向杆和法兰之间的配合段做了台阶限位，避免升降行程超限时杆体从法兰孔内脱出。

　　实际选型适配的时候，首先要核对安装边界：固定端法兰的铰接耳孔中心距、法兰面的安装孔位分布，要和现场的剪叉臂铰接点完全匹配，活动端法兰的安装孔位要对应上方承载平台的连接尺寸，导向杆的有效行程直接决定了升降的最大高度，设计时杆体的伸出长度要预留15%左右的安全余量，避免升到最高位置时杆体和法兰的配合长度不足导致侧倾。这类结构最常用的场景是生产线上的工件顶升工位，比如装配线里需要把工件从辊道面顶升到作业高度，或者仓储环节里把货箱抬升到对应货架层的高度，相比单杆导向的升降结构，三组平行杆的布置抗偏载能力更强，哪怕负载重心不在法兰中心位置，也能靠多杆的约束抵消侧向弯矩，不会出现卡滞或者杆体弯曲的问题。

　　设计建模的时候，要重点关注几个配合公差：导向杆和法兰内的衬套配合要选H7/f6的间隙配合，间隙太小容易在积尘的车间环境里出现卡涩，间隙太大会导致升降过程晃动，影响上方定位精度；铰接耳座的孔位同轴度要控制在0.05mm以内，不然剪叉臂摆动的时候会产生额外的内应力，长期使用会导致耳座焊缝开裂。另外两端法兰的厚度要根据额定载荷核算，比如额定载荷500kg的场景下，法兰厚度不能低于12mm，避免负载作用下法兰变形导致导向杆别劲。现场安装的时候，要先把固定端法兰牢固固定在基础框架上，保证法兰面和基础面的水平度误差不超过0.1mm/m，再穿入导向杆，最后安装活动端法兰，全程要测量三根导向杆的平行度，误差控制在0.1mm以内，不然升降过程中阻力会急剧增大，加速衬套磨损。日常维护的时候，要定期给导向杆表面涂抹锂基润滑脂，清理杆体表面附着的铁屑、灰尘，避免硬质颗粒刮伤衬套内壁，铰接耳座的销轴要定期检查防松卡簧是否脱落，避免销轴窜出引发安全事故。

　　很多新手设计这类结构的时候容易犯的错误是只核算杆体的轴向抗压强度，忽略了偏载带来的弯曲应力，实际上大部分升降结构的失效都不是因为轴向载荷超标，而是偏载导致杆体弯曲变形，进而出现卡滞甚至断裂，所以建模时要做偏载工况的有限元校核，在负载重心偏移法兰中心1/3边长的工况下，杆体的最大应力不能超过材料屈服强度的60%。另外导向杆的表面硬度建议做到HRC45-50，提升耐磨性能，衬套优先选用铜基石墨自润滑衬套，不用频繁注油也能保持良好的滑动性能，适合多粉尘、少维护的车间环境。
