电梯井道可折叠缓冲防护装置结构

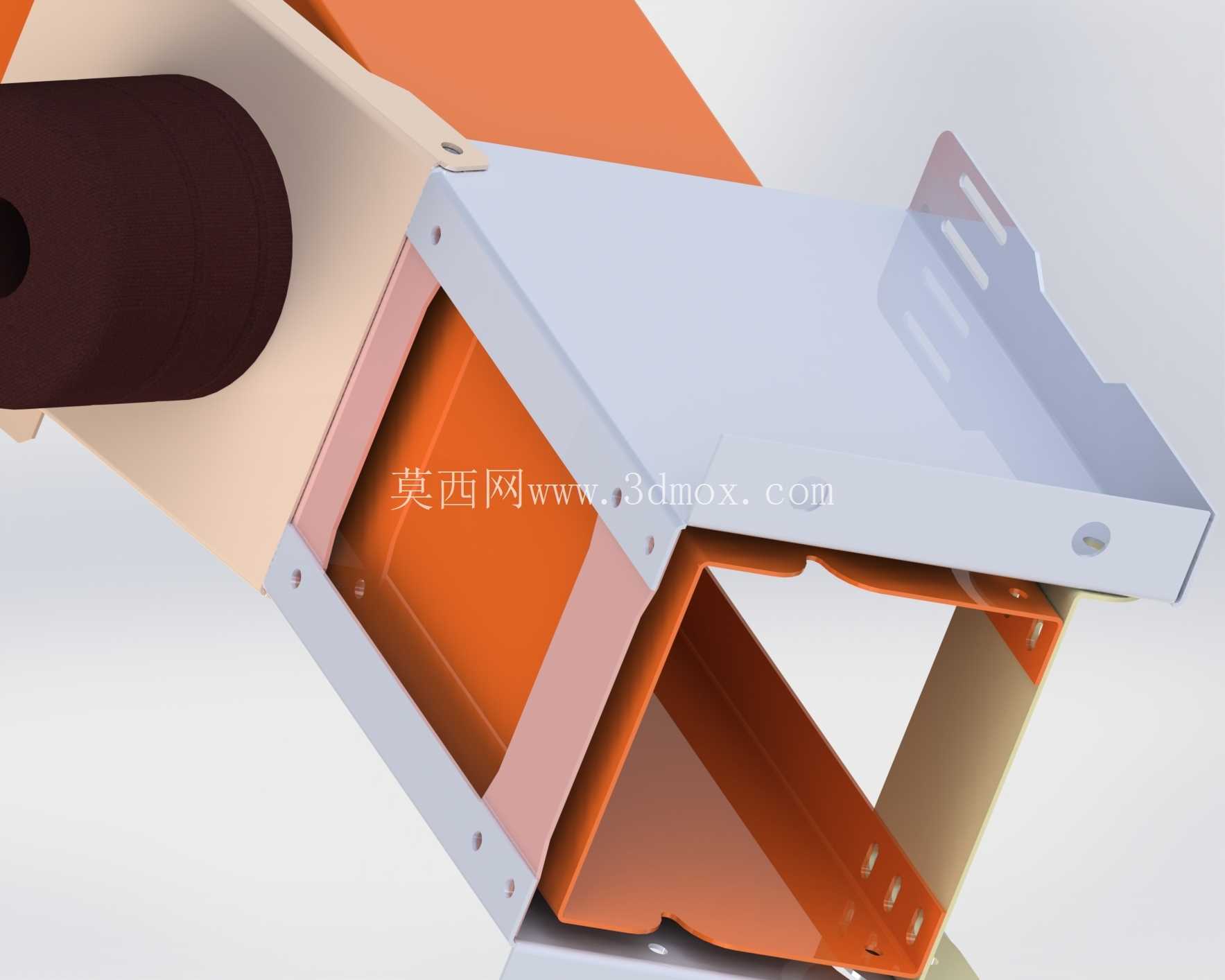

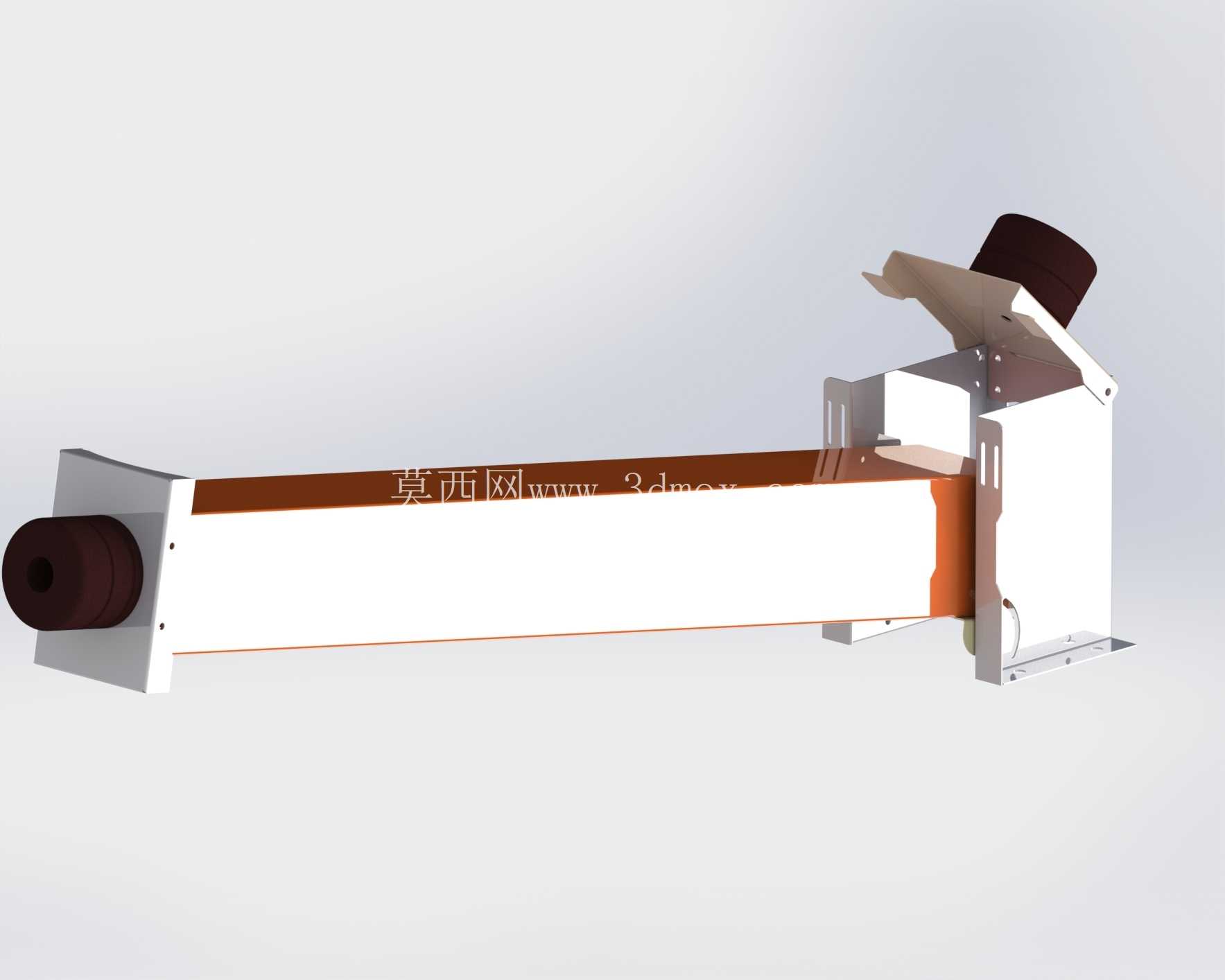

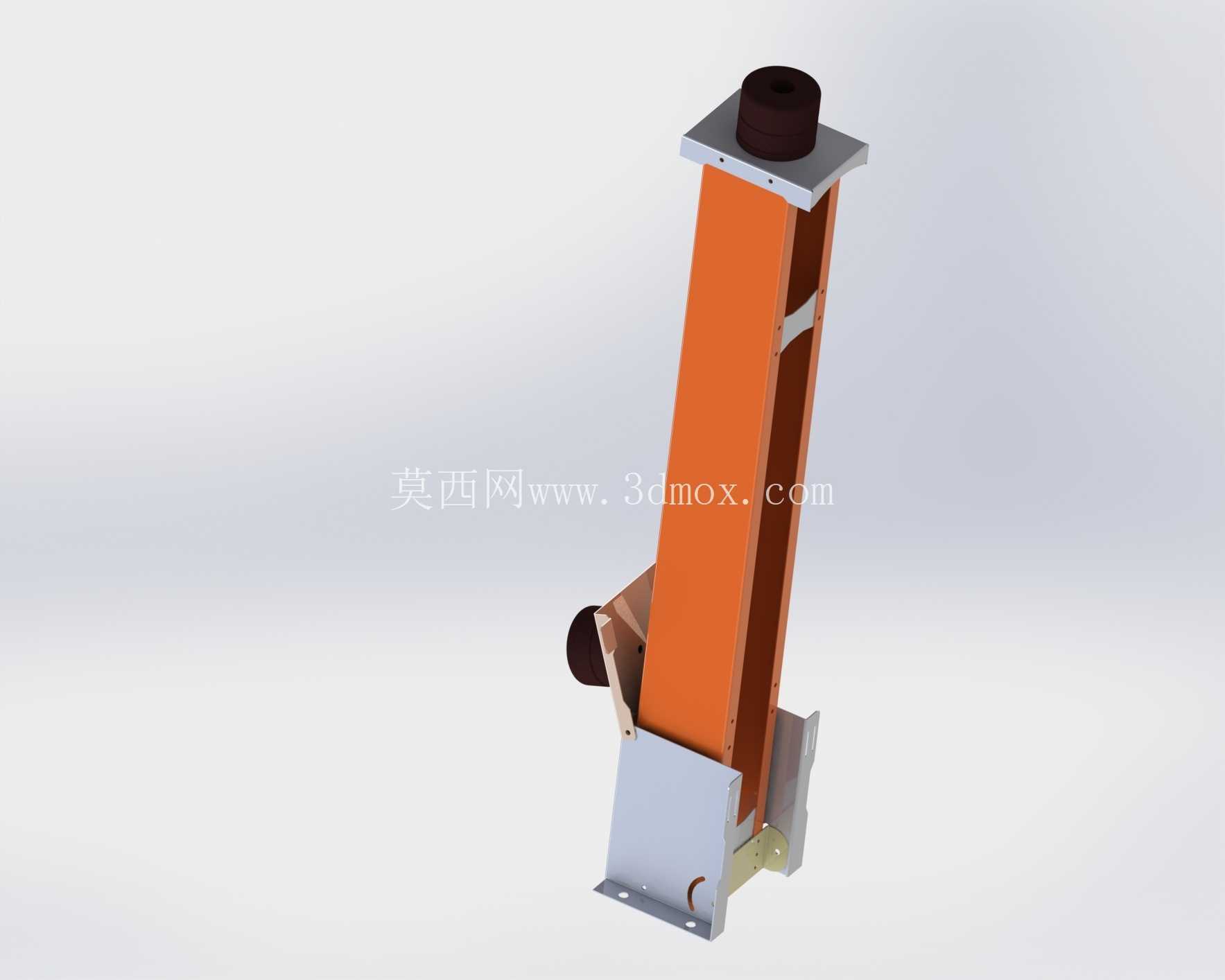

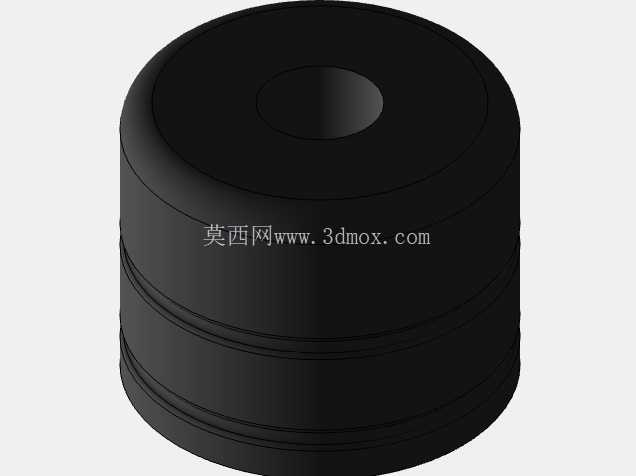

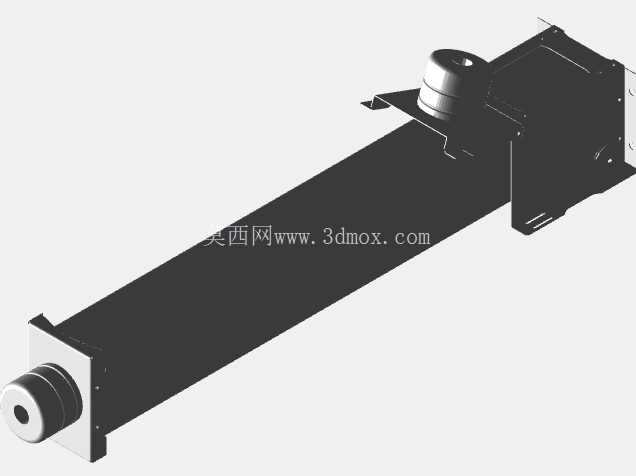

　　从结构设计层面拆解，该装置采用双侧支撑臂配合中部缓冲承托板的架构，两侧的金属支撑臂通过铰接结构与底部安装基座连接，铰接点位做了耐磨衬套镶嵌处理，能够承受反复折叠展开动作带来的磨损，同时保证转动过程无卡滞；承托板表面覆盖有高阻尼缓冲垫层，垫层与金属基板之间采用压合固定，避免长期受冲击出现脱层移位。装置顶部设置有触发联动摆板，摆板与电梯底层的限位触发机构联动，当轿厢下行至预设触发位置时，摆板被轿厢底部的触发撞块压下，通过内部连杆结构带动两侧支撑臂解锁，在支撑臂内置复位扭簧的作用下，整个承托结构快速展开至水平锁止状态，锁止机构采用楔形卡位设计，展开后能够自动形成刚性支撑，不会受冲击载荷出现回折失效。在老旧电梯改造、低层建筑加装电梯以及井道空间受限的电梯配套场景中，常规底坑缓冲装置往往受限于底坑深度要求，无法适配浅底坑的安装条件，这类可折叠缓冲防护结构正是针对该类场景开发的专用配套部件。从实际使用逻辑来看，该装置平时处于折叠收纳状态，不会占用井道底部的有效通行与检修空间，当电梯运行至底层位置触发限位保护，或是出现意外蹲底工况时，装置会快速展开形成稳定的缓冲支撑面，吸收轿厢下坠的冲击能量，避免轿厢直接刚性撞击底坑基面，为轿厢内乘员以及电梯本体结构提供安全防护。

　　考虑到井道内的安装适配性，该装置的底部安装基座预留了长条形调节安装孔，能够适配不同规格的井道底坑预埋螺栓间距，安装时不需要对底坑基面做额外的开凿处理，只需要通过膨胀螺栓将基座固定在底坑承重基面即可，基座与基面之间可以根据实际找平需求加装调整垫片，保证整个装置安装后处于水平状态。装置整体展开后的有效承托宽度覆盖轿厢底部的主承重梁位置，不需要额外加装过渡传力结构，折叠状态下整体厚度控制在较小范围内，即使是底坑深度不足一米的浅底坑电梯场景，也不会出现装置收纳后与轿厢底部、底坑检修部件发生干涉的问题。

　　在结构强度设计上，两侧支撑臂采用折弯成型的金属板材焊接结构，截面为带加强筋的槽型结构，相比等厚度的平板结构，抗弯曲载荷能力提升40%以上，同时控制了整体自重，方便现场安装搬运；铰接点位的销轴采用高强度合金钢材质，表面做淬火处理，能够承受长期冲击载荷带来的剪切力，避免出现销轴断裂失效的问题。装置的所有外露金属部件表面都做了防锈喷涂处理，能够适应井道内潮湿、多粉尘的使用环境，不会因为长期处于阴暗潮湿环境出现锈蚀卡滞的问题，缓冲垫层采用耐老化的阻尼材料，长期受压缩也不会出现永久变形，保证缓冲性能的稳定性。

　　从实际运维角度来看，该装置的所有转动连接点位都预留了润滑注油孔，日常检修时不需要完全拆解结构，只需要通过注油孔加注润滑脂即可完成转动部位的保养，锁止机构的卡位部件设计为可拆换结构，长期使用出现磨损后只需要更换卡位块即可，不需要整体更换支撑臂部件，能够降低后期运维的配件成本。在安装边界上，该装置需要保证安装位置与轿厢底部的缓冲撞块位置对正，左右偏差不超过五毫米，展开后承托板的水平度误差控制在千分之二以内，避免出现偏载导致支撑臂受力不均的问题；装置后侧与井道壁之间需要预留足够的摆臂转动空间，避免折叠展开过程中支撑臂与井道内的随行电缆、导轨支架发生碰撞干涉，安装完成后需要多次模拟触发动作，验证解锁、展开、锁止全流程的动作顺畅性，确认锁止到位后才能投入正常使用。相比传统的固定缓冲墩结构，这种可折叠的设计极大降低了对电梯底坑深度的要求，能够让很多受建筑空间限制无法满足常规底坑深度要求的加装电梯场景顺利通过安全验收，同时在缓冲性能上完全达到电梯安全规范的要求，不会因为结构可折叠就降低防护等级，在老旧小区加装电梯、私人别墅小型电梯、工业货梯浅底坑改造等场景都有很高的适配性。
