本田CB系列摩托车油箱支撑橡胶件

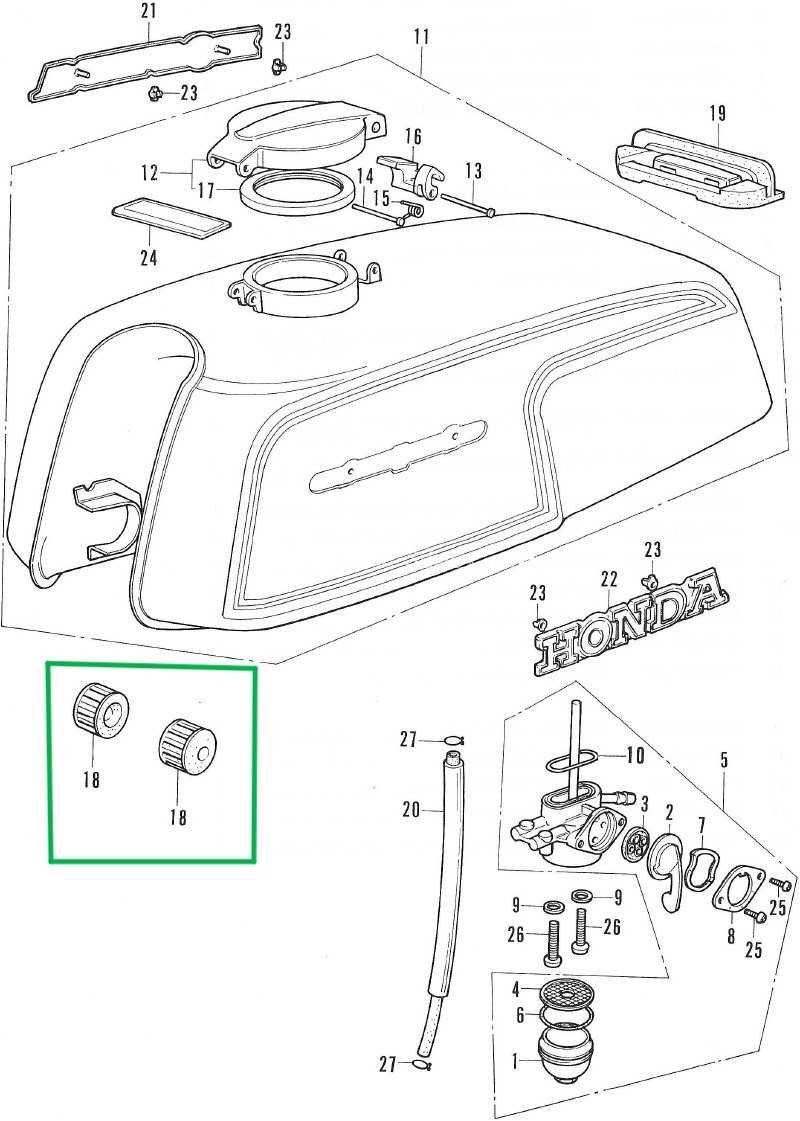

　　在中小排量复古摩托车的整车结构设计中，油箱与车架连接部位的缓冲支撑橡胶件，是容易被忽略但直接影响骑行质感与部件寿命的小尺寸结构件，本次建模的橡胶件正是针对本田CB系列车型的油箱安装位开发的适配部件。从实际装车场景来看，该橡胶件安装在油箱底部与车架立管、上部支撑梁的贴合位置，核心作用是填充金属油箱与钢制车架之间的装配间隙，避免车辆行驶过程中因路面颠簸、发动机振动传递导致金属接触面直接碰撞摩擦，既能够消除行驶过程中油箱部位产生的异响，也能避免长期硬接触造成的油箱漆面磨损、金属接触面应力疲劳开裂问题。同时该橡胶件还承担了水箱上部辅助支撑的作用，在CB350F这类采用前置散热水箱的车型上，水箱上部的安装支架与车架之间的缓冲载荷，也通过同规格的橡胶件传递，避免水箱散热鳍片因振动出现松动、焊缝渗漏的问题。

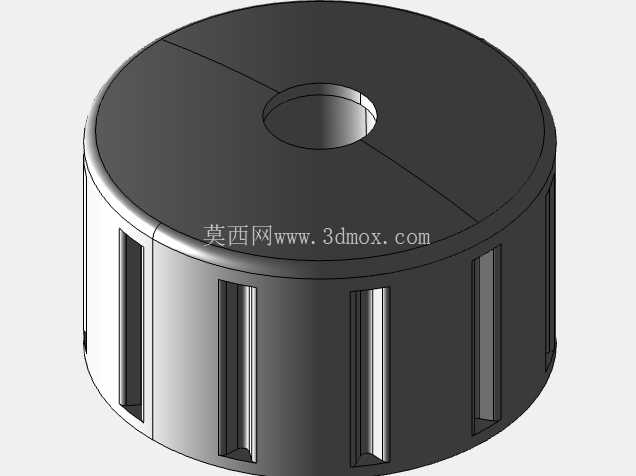

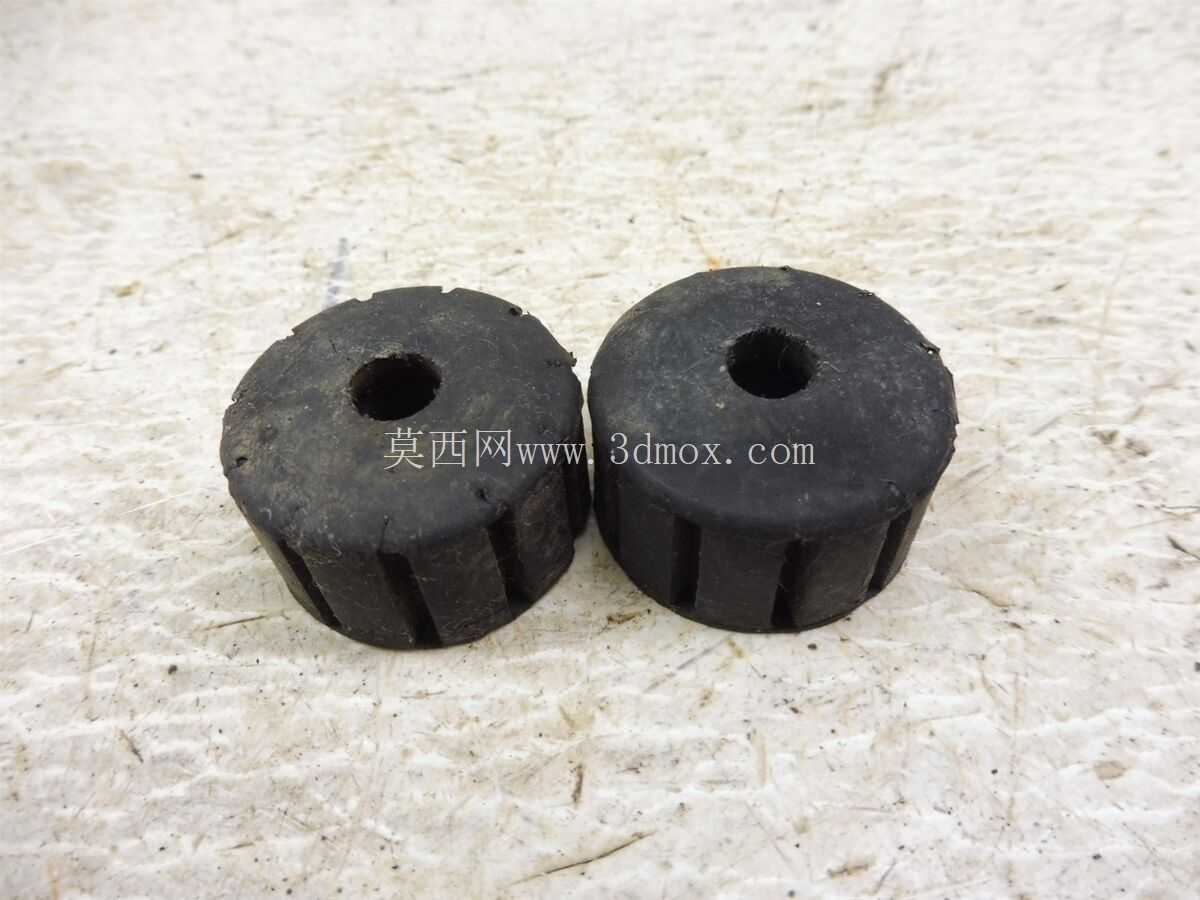

　　从设计思路来看，建模过程完全参照CB350F原厂拆车橡胶件的实测尺寸逆向构建，首先确定橡胶件的主体为带中心通孔的圆柱结构，通孔直径匹配车架上焊接的定位螺柱尺寸，安装时可以直接套入螺柱，通过上端的金属压片与螺母锁紧，不需要额外设计复杂的卡扣结构，兼顾装配便利性与固定可靠性。橡胶件的主体圆柱外径根据油箱底部的定位凹槽尺寸确定，装配后橡胶件的外圆柱面与凹槽内壁完全贴合，不会出现横向窜动；橡胶件的轴向高度经过反复校核，既要保证锁紧后橡胶有15%-20%的压缩量，提供足够的缓冲阻尼，又要避免压缩量过大导致橡胶过早出现疲劳开裂，同时还要保证油箱安装后与侧盖、坐垫的配合间隙均匀，不会出现高低差、缝隙不均的外观问题。

　　从安装边界来看，该橡胶件的轴向安装空间被限制在车架支撑面与油箱安装面之间，建模时严格控制了橡胶件的自由高度，同时预留了金属平垫的安装厚度，避免装配后出现油箱顶起过高、与坐垫前端干涉的问题。橡胶件的下端面设计有一圈浅凹槽，能够适配车架焊接面可能存在的轻微焊道凸起，保证橡胶件安装后端面完全贴合，不会出现倾斜偏载的情况；上端面设计为微凸的弧面，与油箱底部的冲压凹槽弧面匹配，接触应力分布更均匀，长期受压不会出现局部压溃的问题。

　　从材质适配的设计考量来看，建模时预留了橡胶材质的压缩变形余量，邵氏硬度设定在55-60度区间，既能够提供足够的支撑刚度，避免油箱在急加速、急制动时出现前后窜动，又能过滤掉发动机中低转速区间传递到油箱的高频振动，避免油箱出现共振异响。需要注意的是，该橡胶件的尺寸是基于CB350F车型实测得到，对于CB350、CB550、CB750等同系列不同排量的车型，由于车架与油箱的配合尺寸存在细微差异，实际装车前需要核对安装位的螺柱直径、凹槽尺寸与安装空间高度，确认适配后再进行装配，避免出现尺寸不匹配导致的装配失效问题。在三维建模过程中，对橡胶件的所有圆角、倒角都按照实际零件的工艺特征做了还原，没有出现尖锐棱角，符合橡胶模压零件的工艺特性，后续如果要开模生产，可以直接基于该模型进行模具型腔的设计，不需要额外做工艺性修正。
