本田CB系列摩托车后尾灯与牌照板改装结构

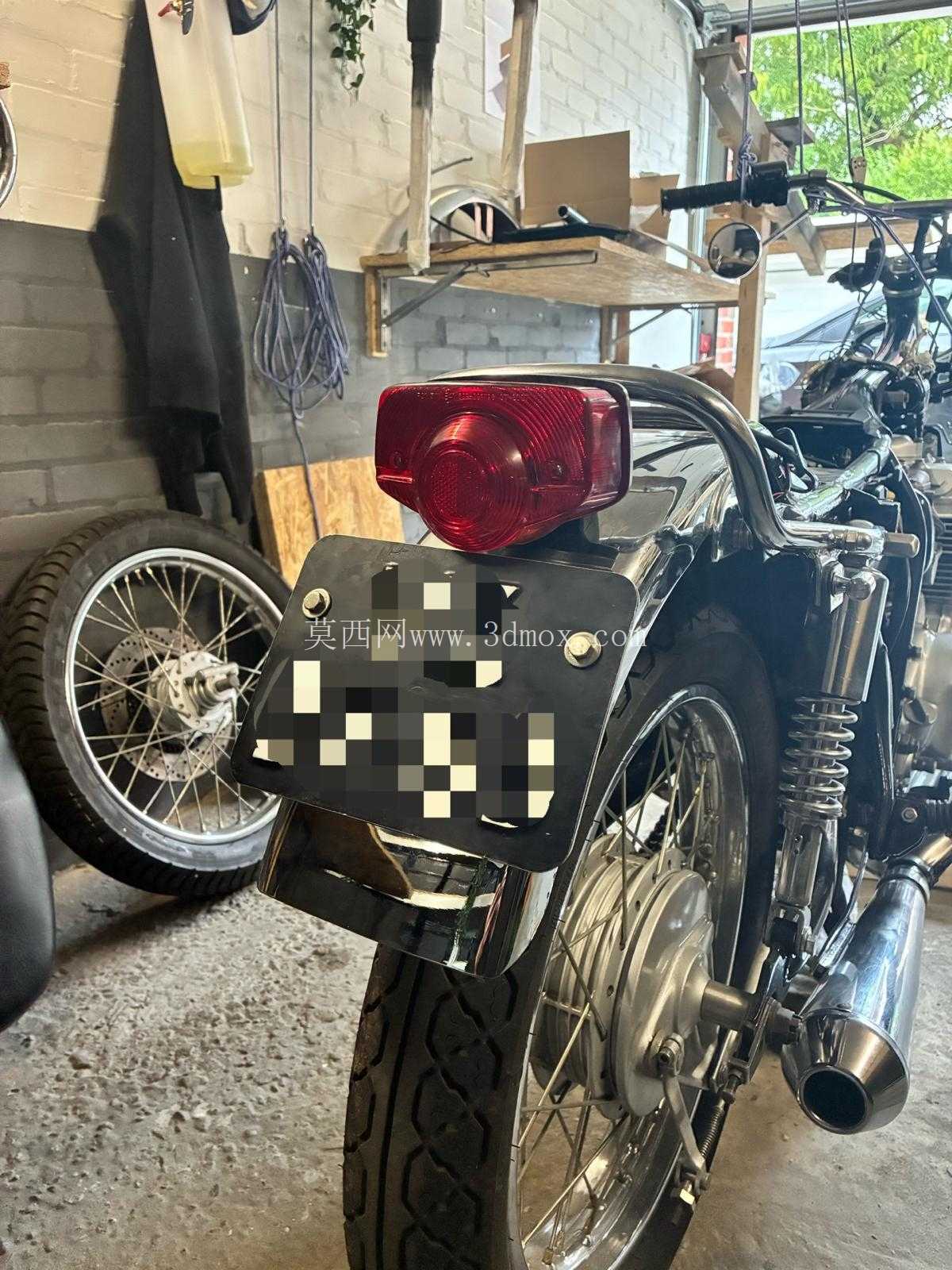

　　这套结构主要面向复古摩托车改装场景，适配本田CB系列多款经典车型的尾部灯光与牌照安装需求，解决原厂尾部结构冗余、造型臃肿的问题，同时兼顾日常道路行驶的合规性与改装后的视觉协调性。在实际使用场景中，这类尾部组件直接暴露在户外行驶环境下，需要承受行驶过程中的振动、路面飞溅的泥水冲击、不同温湿度环境的老化影响，因此结构设计上优先考虑安装刚性与长期使用的可靠性，避免出现行驶中松动、灯光移位、牌照脱落等问题。设计过程中没有完全推翻原厂的安装基准，而是尽可能沿用后挡泥板上的原始安装孔位，不需要对原车的尾部金属结构做额外的打孔、切割改动，降低改装的施工难度，普通具备基础动手能力的摩托车爱好者也可以完成拆装替换。

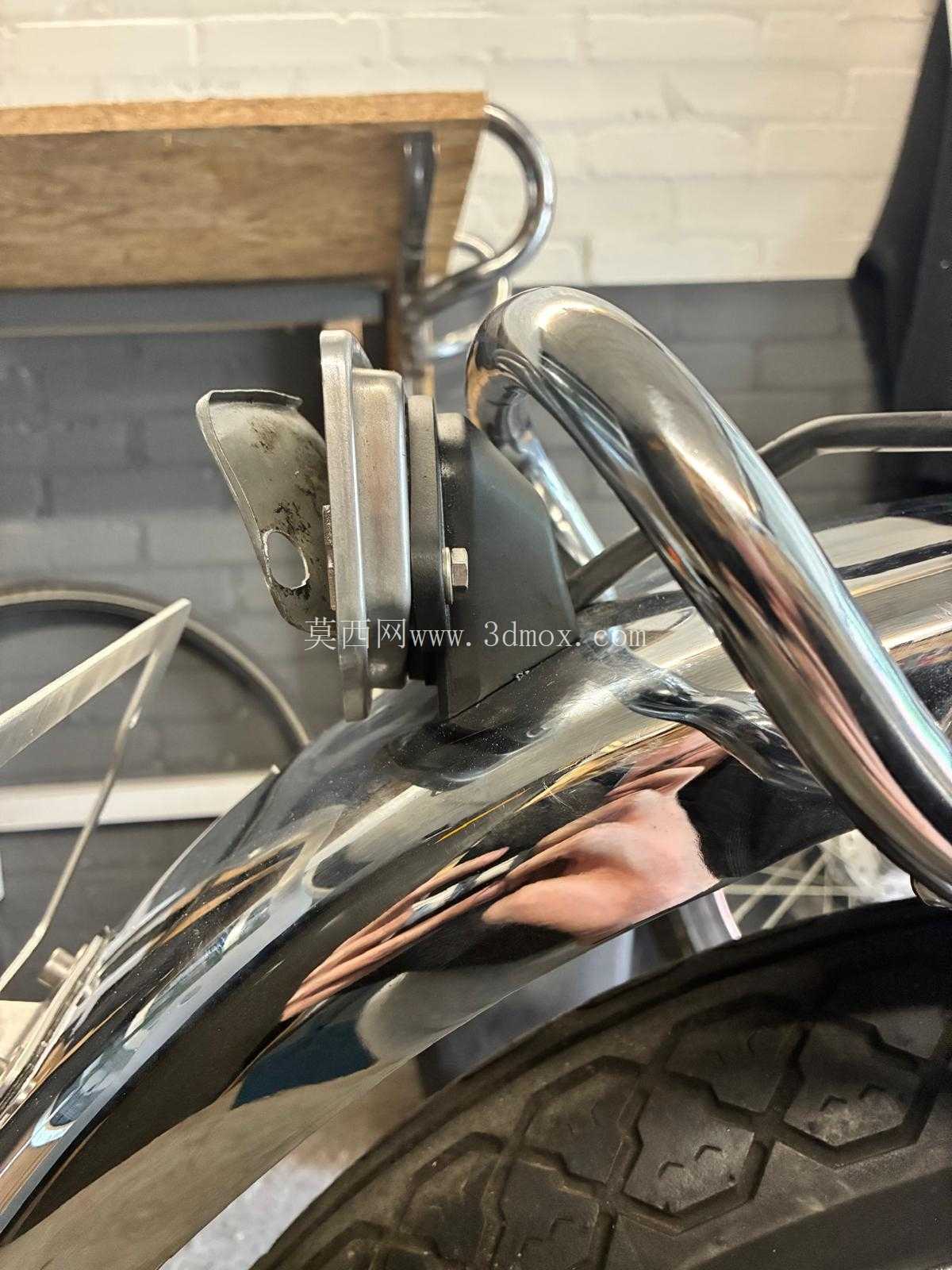

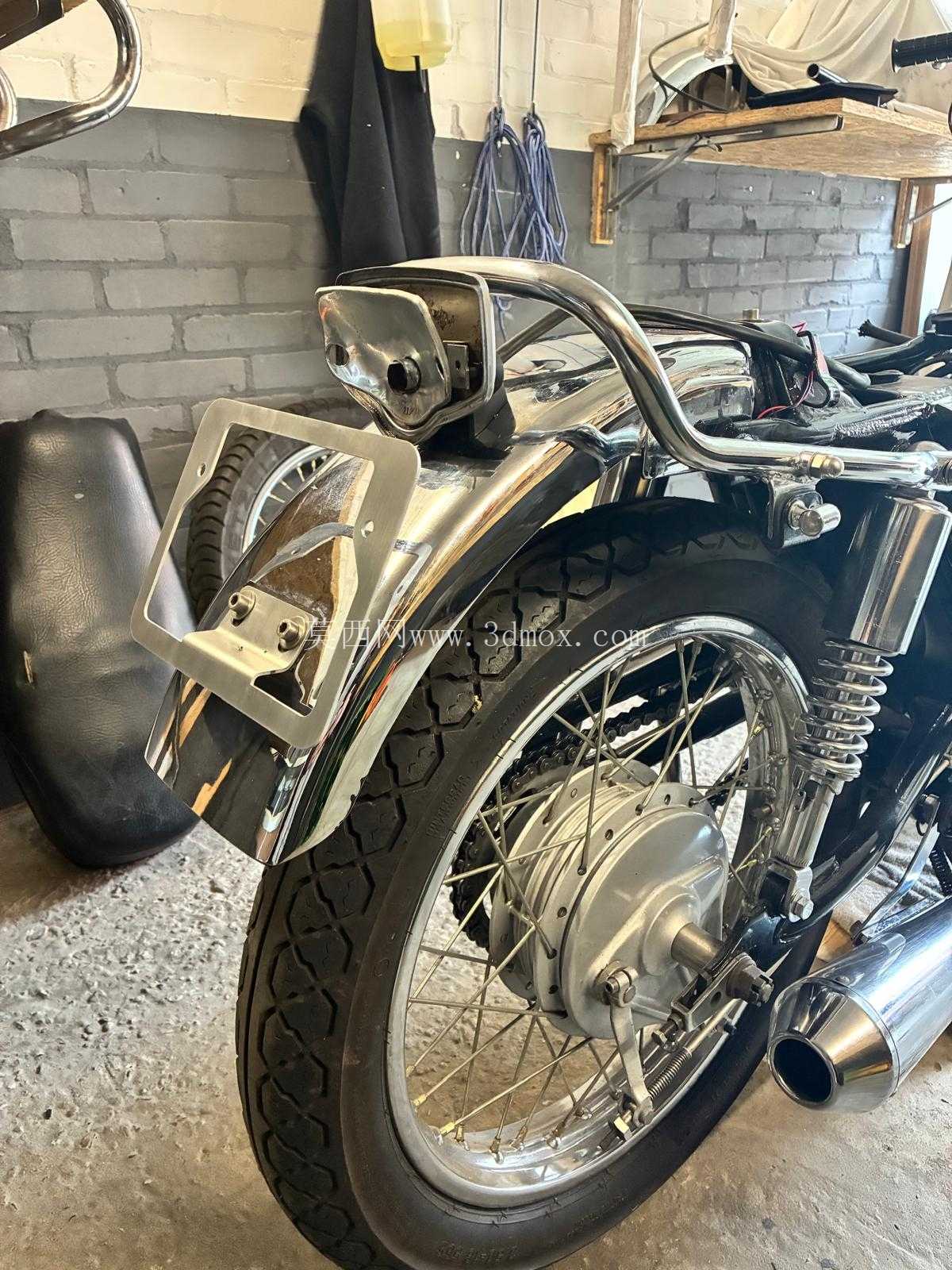

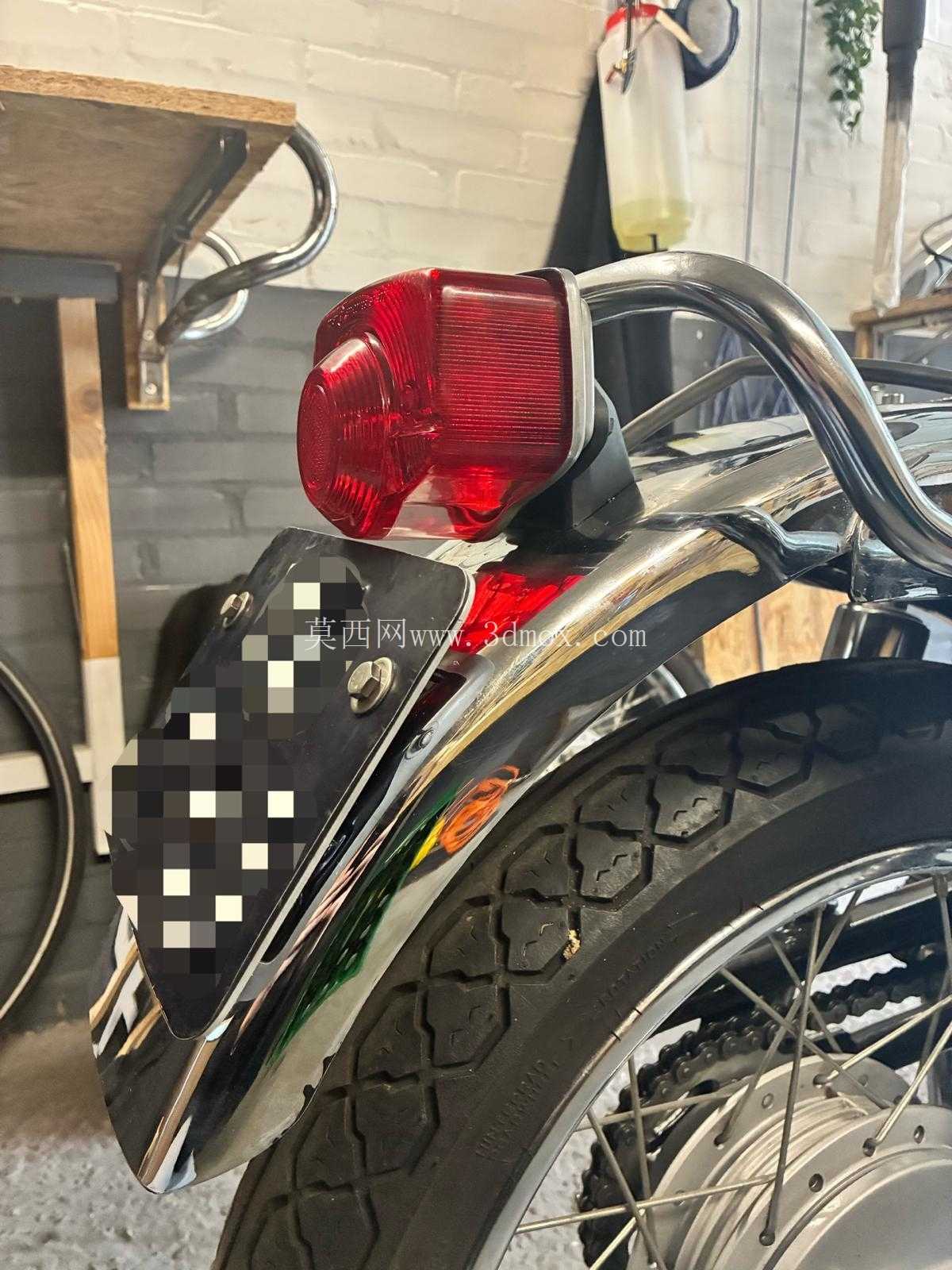

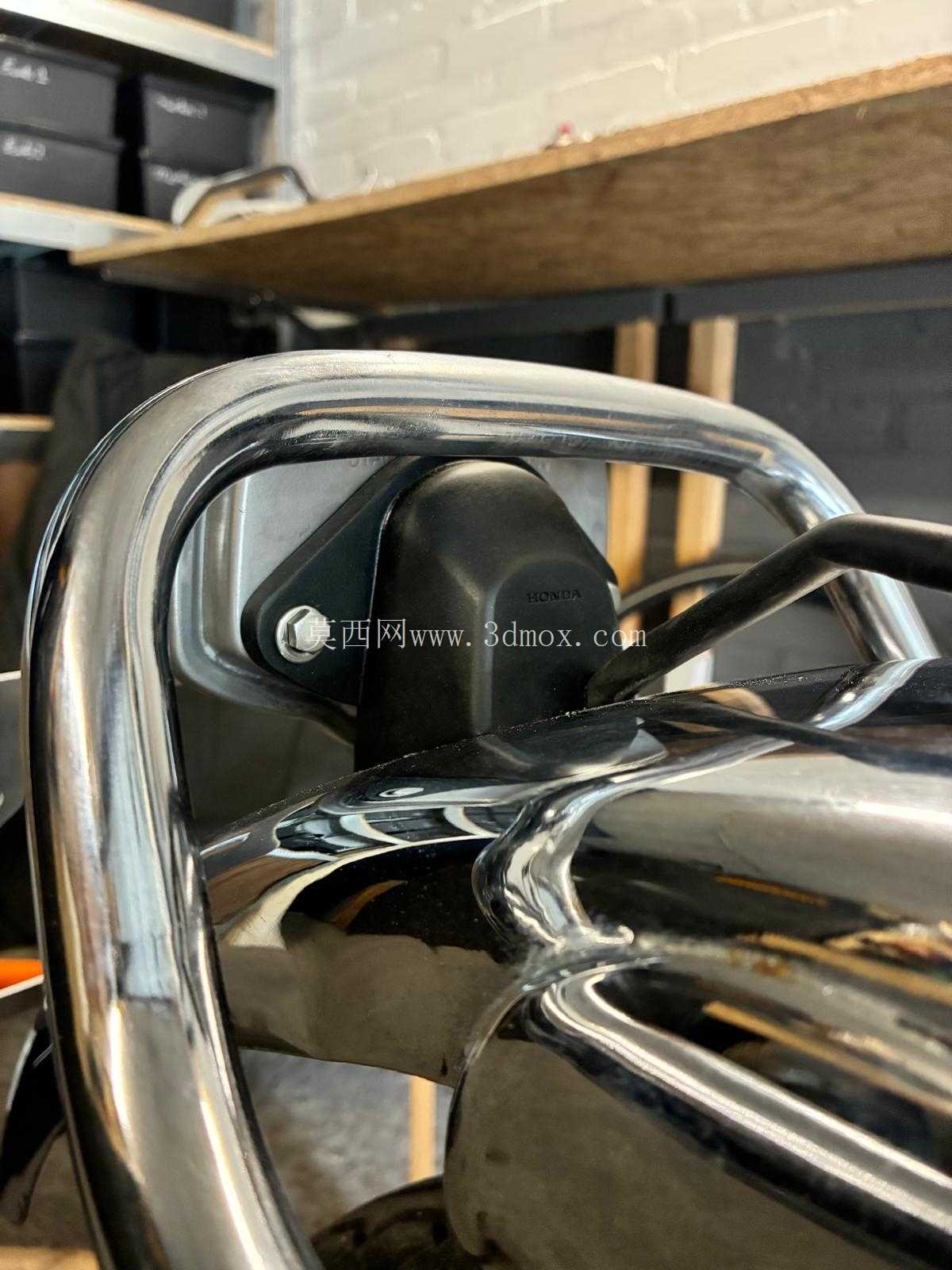

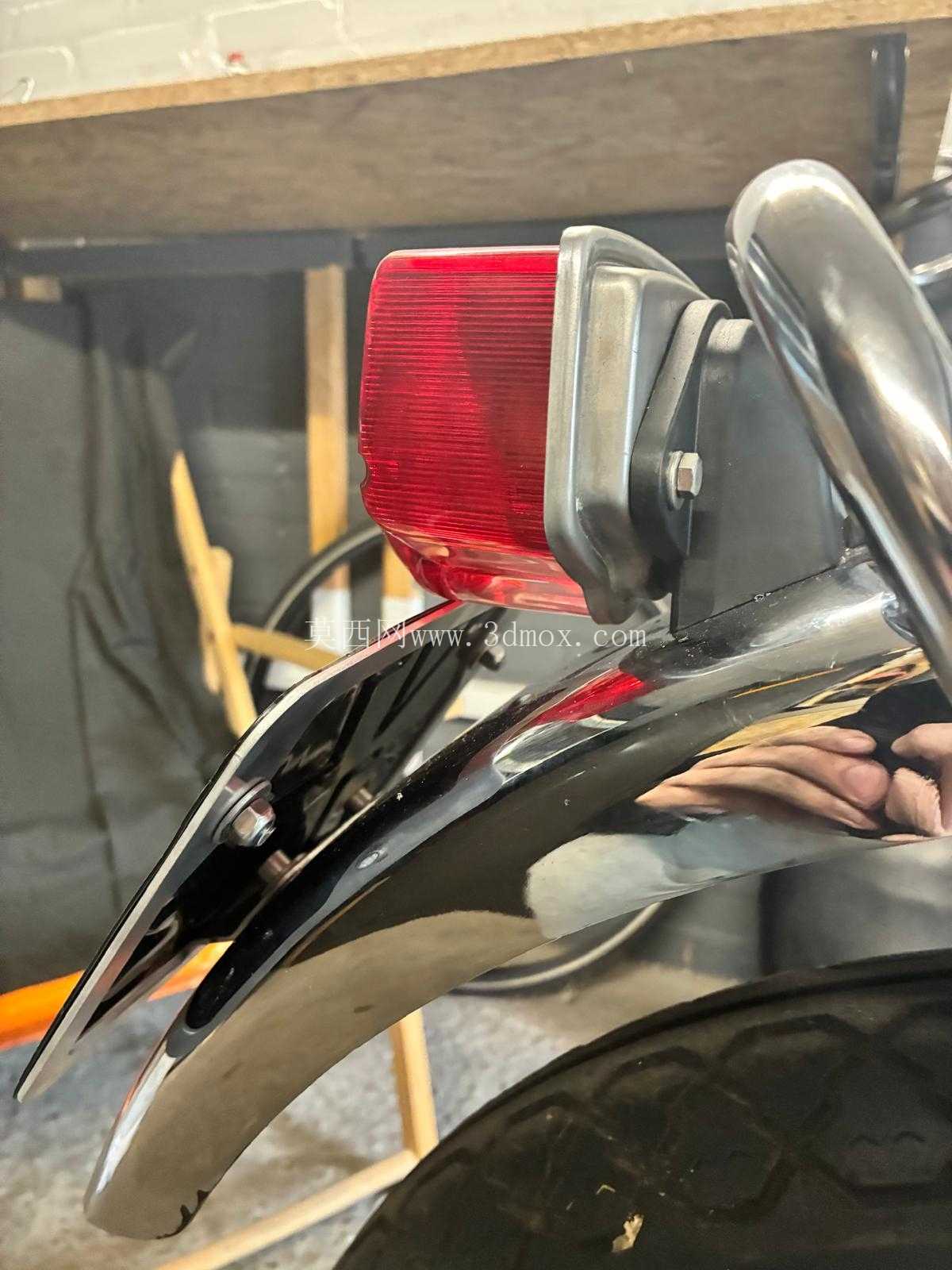

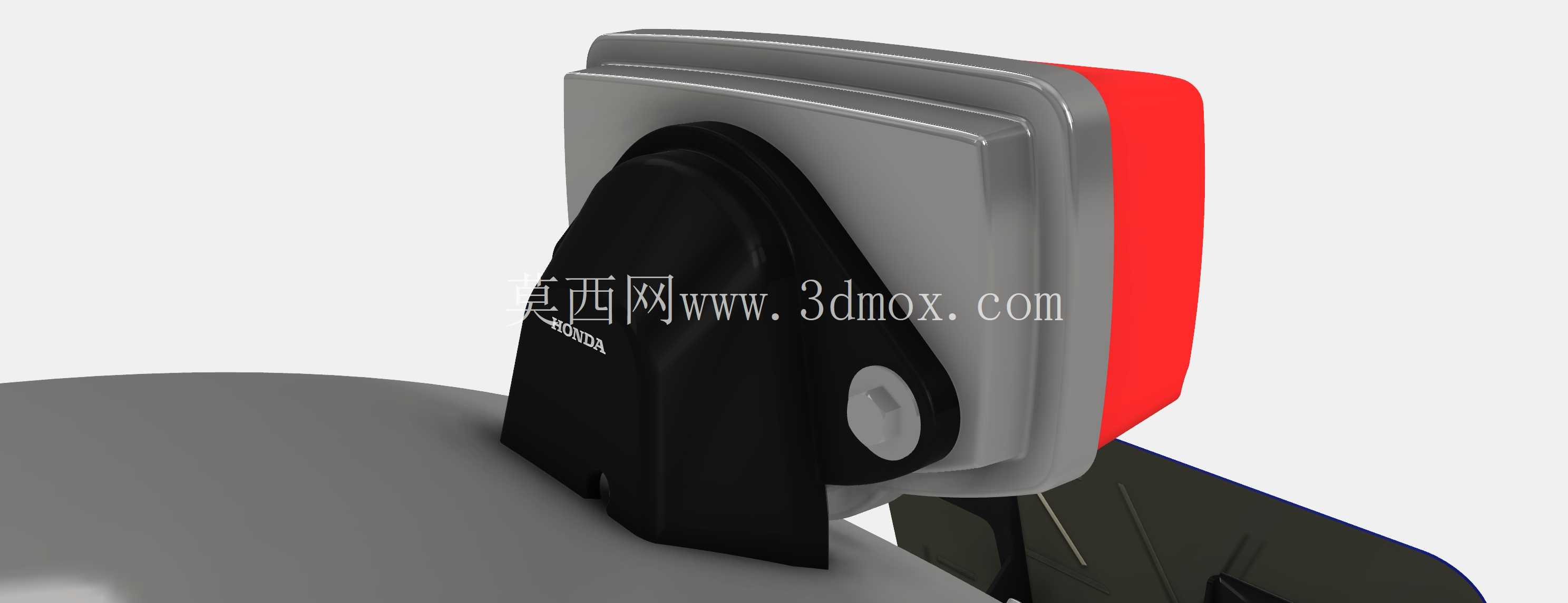

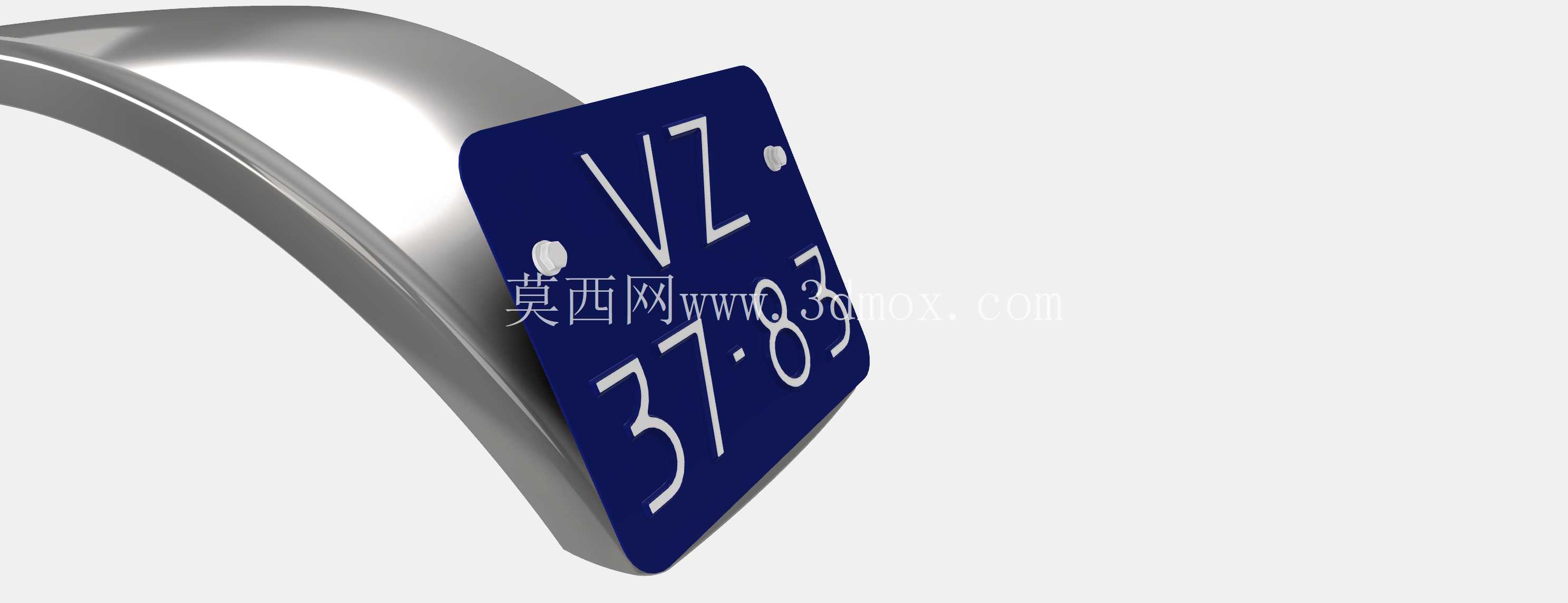

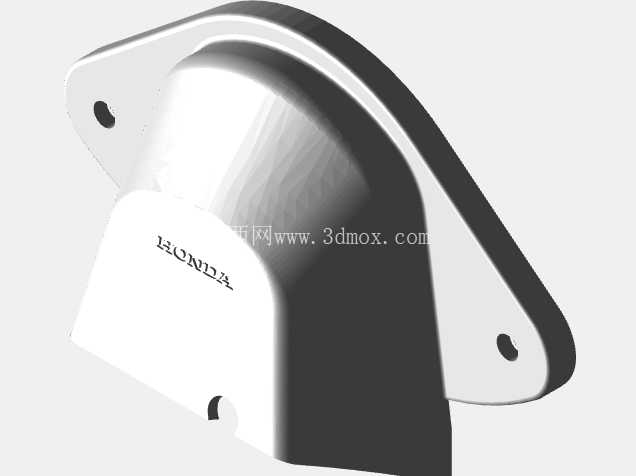

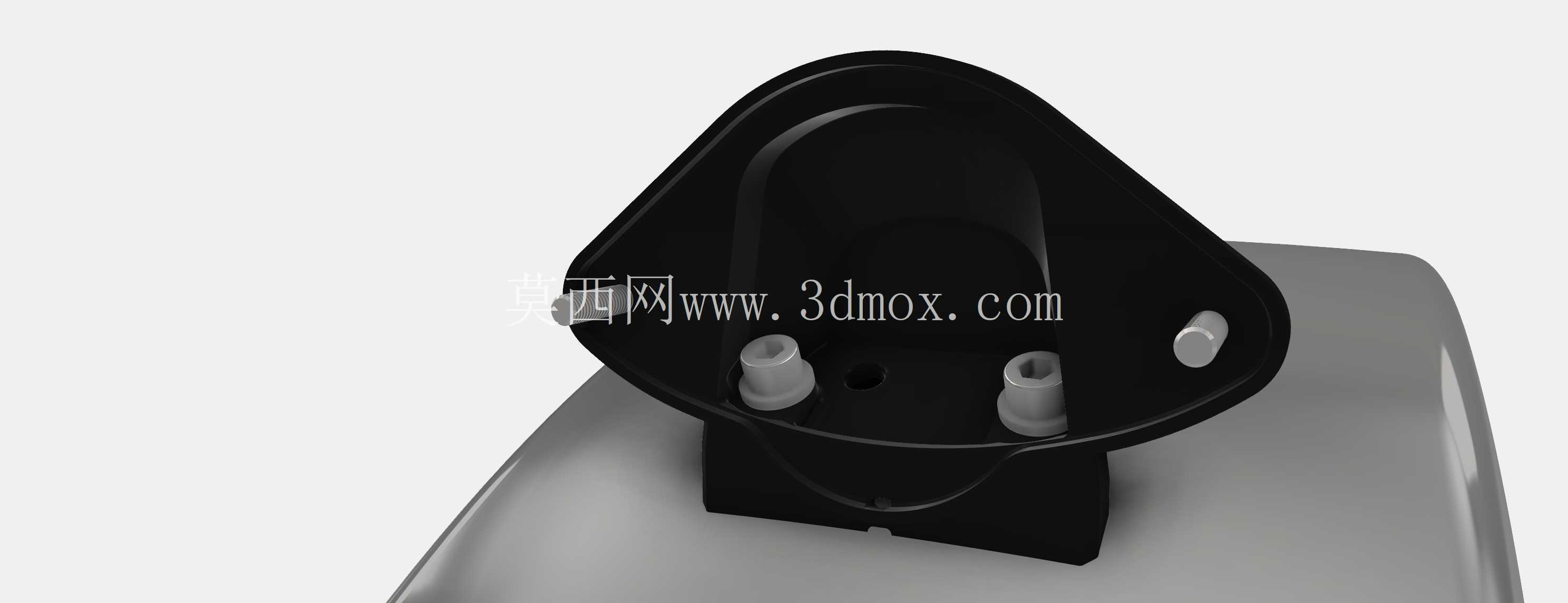

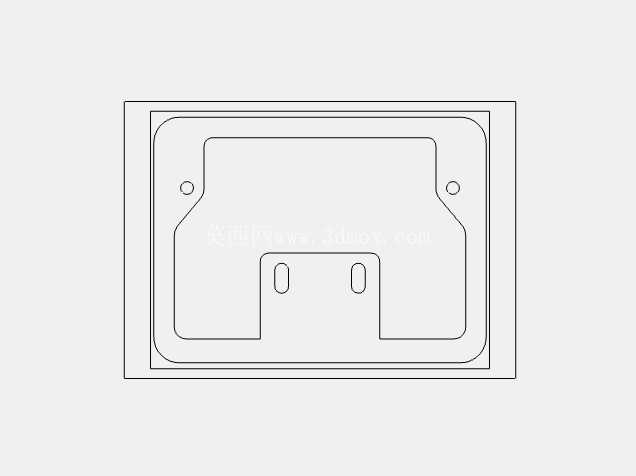

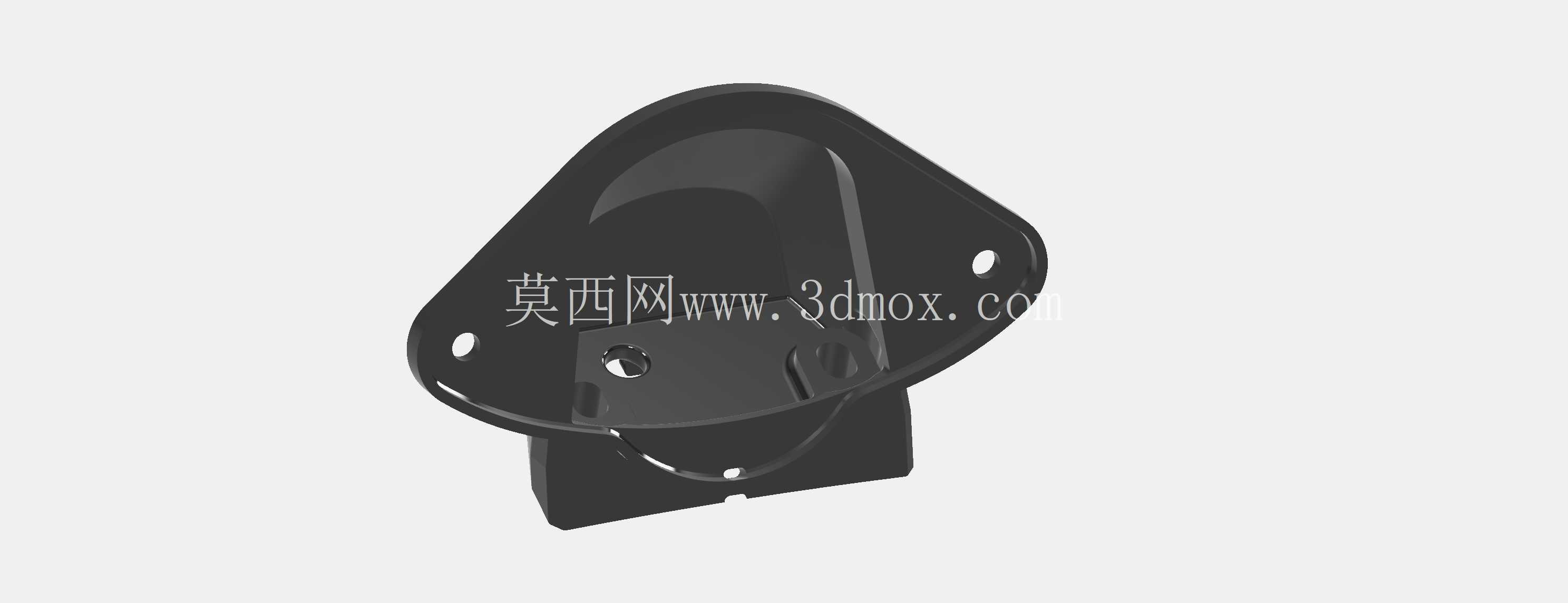

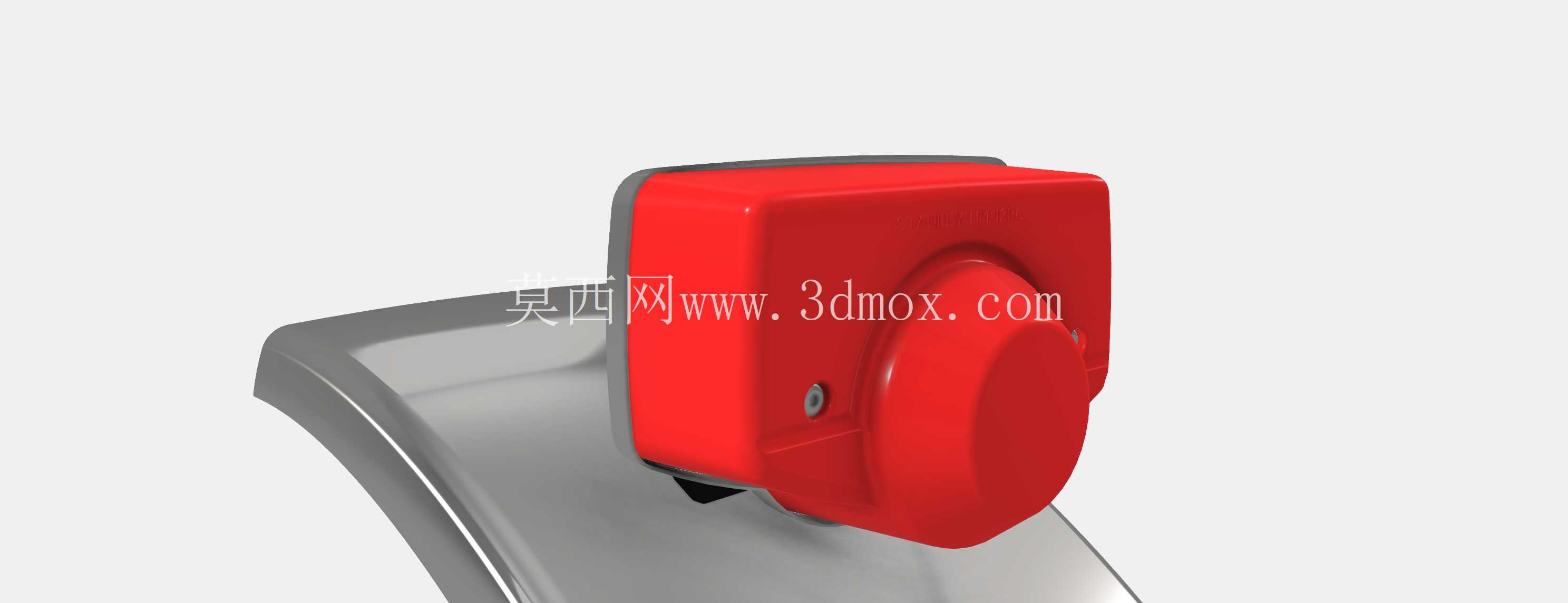

　　灯体支架部分采用适配3D打印工艺的结构设计，壁厚设置兼顾打印成型的成功率与安装后的结构强度，安装点位做了局部加厚处理，分散尾灯固定时的应力，避免长期振动下出现支架断裂的问题；支架与尾灯的配合面做了贴合弧度处理，完全匹配尾灯壳体的安装轮廓，保证灯体安装后处于水平居中的位置，不会出现照射角度偏移的问题。牌照架部分采用1.5毫米厚度的金属板材成型，板材的弯折角度经过反复校核，安装后牌照的倾斜角度符合道路行驶的标识可视要求，同时不会与后轮、后减震运动行程产生干涉；牌照架上的固定孔位按照通用摩托车牌照的安装尺寸预留，孔位边缘做了翻边强化处理，避免长期振动下孔位出现撕裂变形。

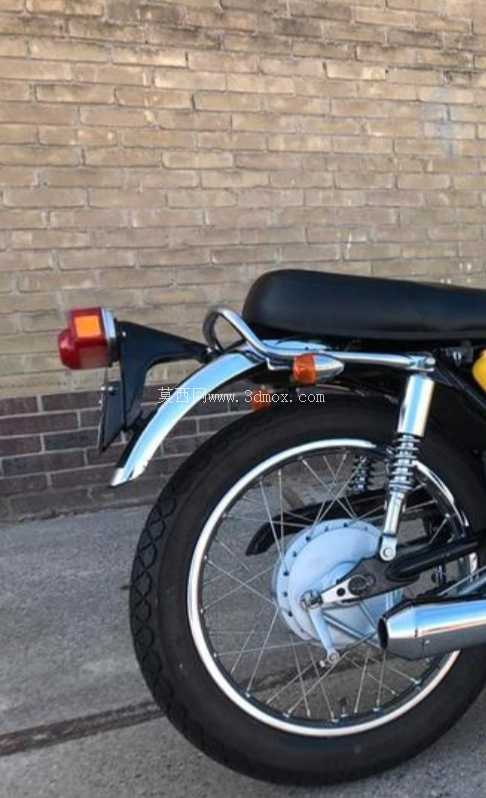

　　安装边界的校核过程中，重点核对了组件与后轮的最小间隙，在减震压缩到极限行程、后轮负载最大的状态下，轮胎与牌照架、支架之间仍然保留足够的安全距离，不会出现轮胎摩擦组件的问题；同时核对了与后减震器、排气尾段的相对位置，排气工作时的高温辐射不会直接作用在灯体支架与线路上，避免长期高温导致塑料支架老化、线路绝缘层破损。结构设计上简化了原厂多余的装饰性支撑结构，整体线条更简洁利落，贴合复古摩托车的改装风格，同时所有的安装固定点都做了隐藏式处理，外部看不到突兀的固定螺丝头，保证尾部外观的整体性。线路的走线路径沿着支架内侧预留的走线槽布置，避免线路外露被泥水侵蚀，也防止行驶中线路晃动被运动部件剐蹭破损。

　　这套结构除了适配CB350F车型外，安装孔位的通用化设计也可以适配同系列的CB550、CB750等同期车型，只需要根据不同车型的挡泥板弧度做微小的安装角度调整即可，不需要重新制作主体结构。实际装车测试过程中，重点验证了不同转速下的结构共振情况，通过调整支架的局部壁厚与固定点的缓冲垫设置，消除了特定转速下的支架共振异响，保证行驶过程中尾部结构的稳定性。灯光的照射角度经过校准，满足后车的可视距离要求，不会出现角度过高或者过低导致的警示效果不足问题；牌照安装位置的高度与角度也符合常规的机动车号牌安装规范，不会出现遮挡号牌、号牌可视角度不足的问题。
