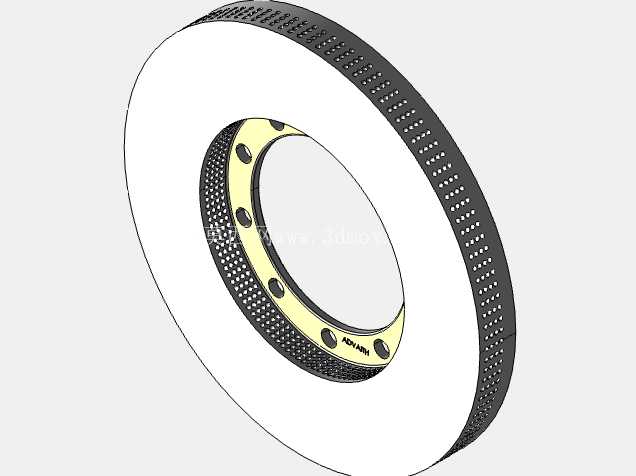

方程式赛车用通风式制动刹车盘结构

　　这款制动部件的设计，最初是围绕方程式赛事的极端制动工况展开的，区别于民用车辆的制动盘，它需要在连续高强度制动下保持结构稳定性，同时尽可能降低簧下质量，提升整车的操控响应速度。从实际赛事应用场景来看，方程式赛车在高速直道尾端的制动减速度可以达到5g以上，单次制动过程中刹车盘的瞬时温升会突破数百摄氏度，连续多圈的制动循环下，普通实心制动盘很容易出现热衰退、热变形甚至开裂的问题，因此这款刹车盘采用了双层通风结构，内外摩擦环之间布置了密集的导流散热孔，车辆行驶过程中，气流可以从刹车盘内侧进入通风通道，顺着径向的导流结构快速带走摩擦产生的热量，有效抑制热容量饱和带来的制动效能下降。

　　在结构设计思路上，这款刹车盘参考了顶级赛事制动部件的成熟构型，摩擦工作面采用了平面度极高的环形结构，保证制动片与盘面的接触面积均匀，避免局部应力集中导致的偏磨或者抖动。安装法兰部分采用了轻量化的镂空设计，六个安装螺栓孔沿圆周均匀分布，孔位的位置度公差严格控制在装配要求范围内，保证刹车盘安装后与轮毂轴的同轴度，避免高速旋转时出现动平衡超差的问题。法兰与摩擦环之间的连接区域做了过渡圆弧处理，分散制动扭矩传递过程中的应力，避免应力集中导致的连接部位断裂。刹车盘外缘的摩擦环侧壁布置了密集的径向通风孔，这些孔道并非简单的直孔，而是顺着旋转方向做了倾斜角度设计，能够在旋转时形成泵气效应，提升通风散热的效率，相比直孔结构，散热效率可以提升两成以上，同时还能降低刹车盘的整体重量。

　　从安装边界来看，这款刹车盘的安装法兰定位止口尺寸匹配对应规格的赛车轮毂轴承单元，安装螺栓的孔径与节圆直径完全符合赛事常用的轮毂安装标准，不需要额外做转接法兰就可以直接装配，摩擦环的外径尺寸经过严格核算，既保证足够的摩擦力矩输出，又不会超出轮辋内部的安装空间，刹车盘的整体厚度匹配对应规格的制动卡钳活塞行程，装配后制动片与盘面的初始间隙可以保持在合理范围，避免制动拖滞或者制动行程过长的问题。摩擦工作面的表面粗糙度控制在合理区间，既保证制动初期的磨合速度，又不会因为表面过于粗糙导致制动片异常磨损。

　　在实际使用场景中，这类刹车盘除了应用在方程式赛事车辆上，也可以适配同规格的高性能改装赛车、场地竞速车辆，它的通风结构设计可以满足连续高强度制动的散热需求，安装法兰的强度经过工况校核，能够承受最大制动扭矩下的载荷冲击，不会出现连接失效的问题。设计过程中，对刹车盘的整体转动惯量做了优化，在保证结构强度和热容量的前提下，尽可能去除非受力区域的材料，降低旋转部件的转动惯量，这对于提升车辆的加速响应和制动响应都有明显的帮助，毕竟簧下旋转部件的质量降低，对于整车操控性的提升效果远高于簧上质量的降低。另外，刹车盘的摩擦环与安装法兰之间的连接结构，也考虑了热膨胀的补偿空间，避免高温下摩擦环热膨胀受到约束导致的翘曲变形，保证高温工况下制动盘面的平面度，减少制动抖动的概率。
