外墙排水系统落水管固定夹持支架结构

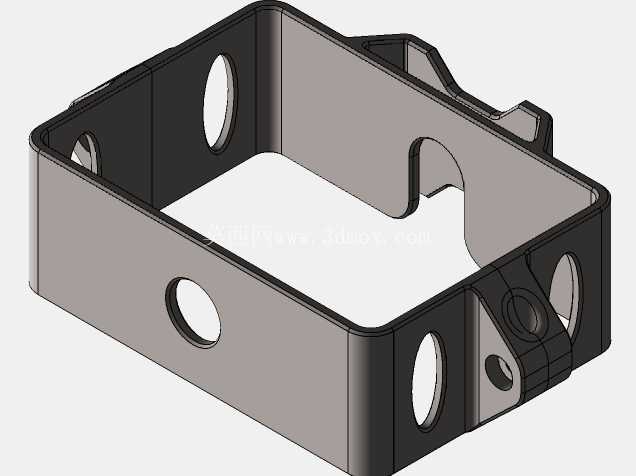

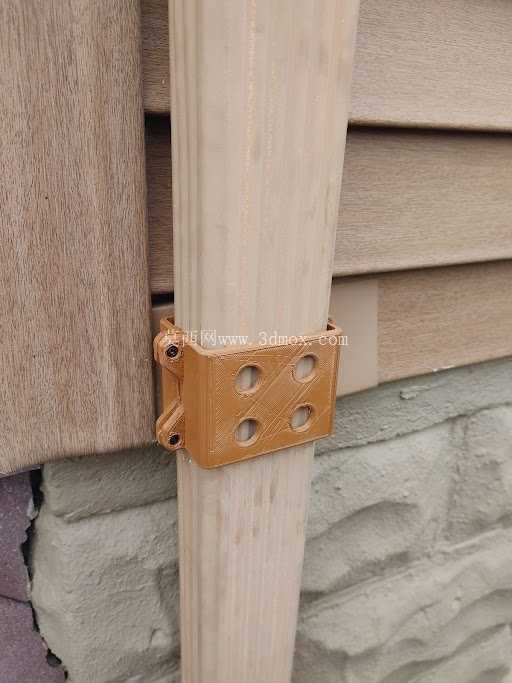

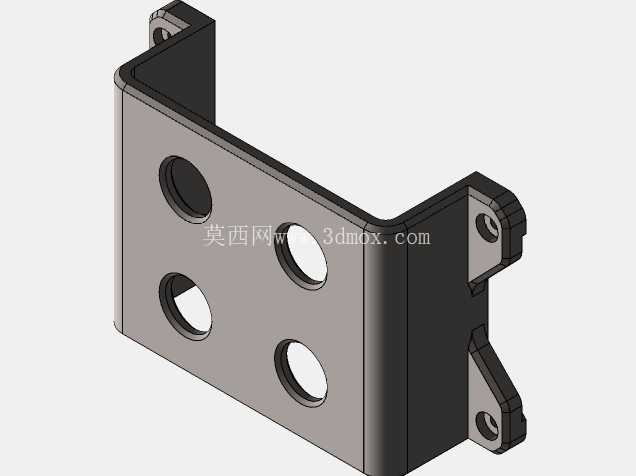

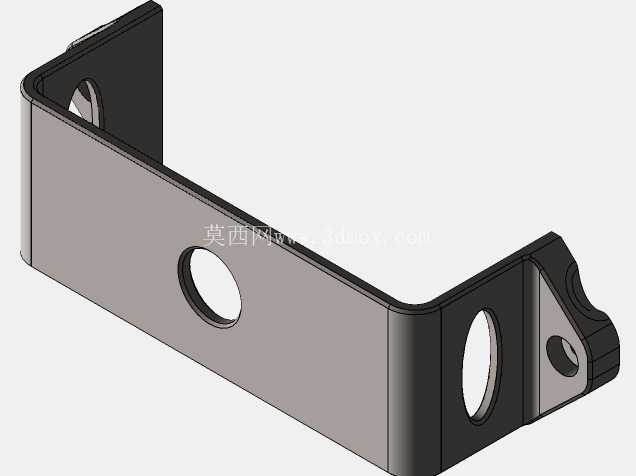

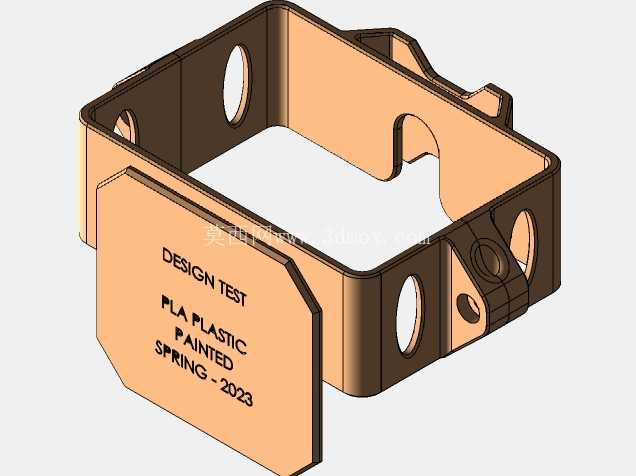

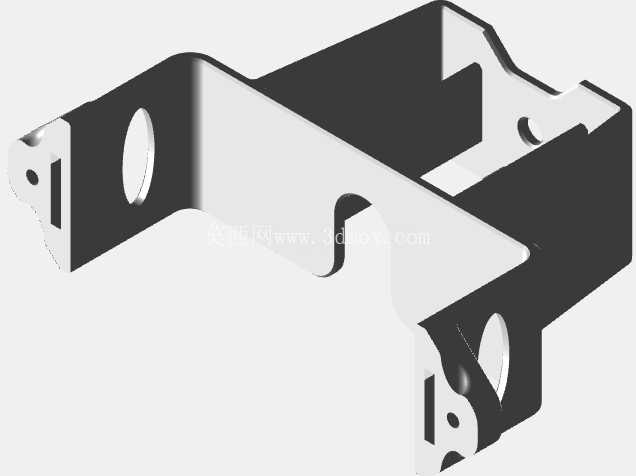

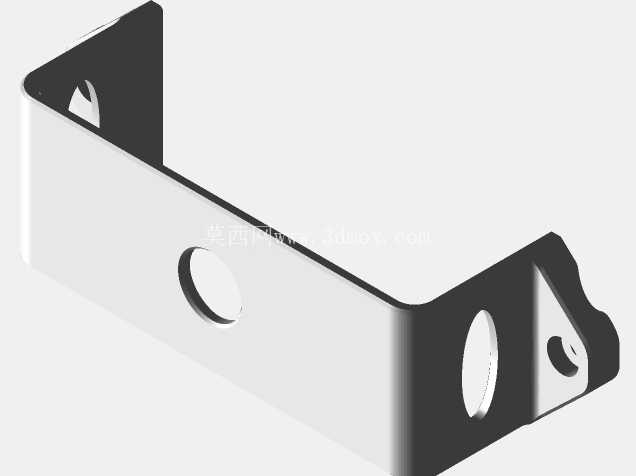

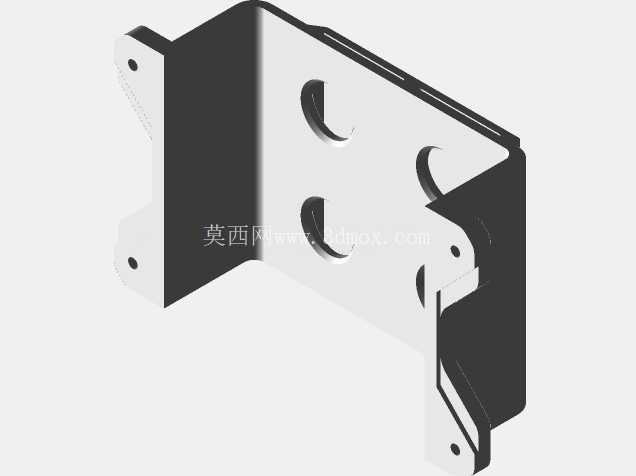

　　做建筑排水配套结构设计快十二年，经手的外墙落水管固定件少说也有三四十款，这次的夹持式支架是针对市面现有配件适配性差的问题做的优化结构。先从实际安装场景说，民用住宅外墙现在常用两种饰面，下半段多是文化石、仿石砖这类凹凸不平的硬质饰面，上半段是水平搭接的乙烯基挂板，传统的膨胀螺栓固定式管卡，要么在凹凸石面上贴不紧，锁固后应力集中容易把饰面压裂，要么在挂板上打洞会破坏挂板的防水搭接边，时间长了雨水顺着钉孔渗进保温层，后期维修要拆整面挂板，成本极高。这款支架的设计核心就是抱箍式夹持，不需要在落水管上打孔，也不用额外做穿管固定，整个支架是开口环抱结构，套在落水管外壁之后，通过支架上的六个预留安装孔位锁紧紧固件，就能把整段抱箍收紧，和PVC或者铝合金落水管的外壁完全贴合，不会出现传统管卡单点锁固导致的管材变形问题。

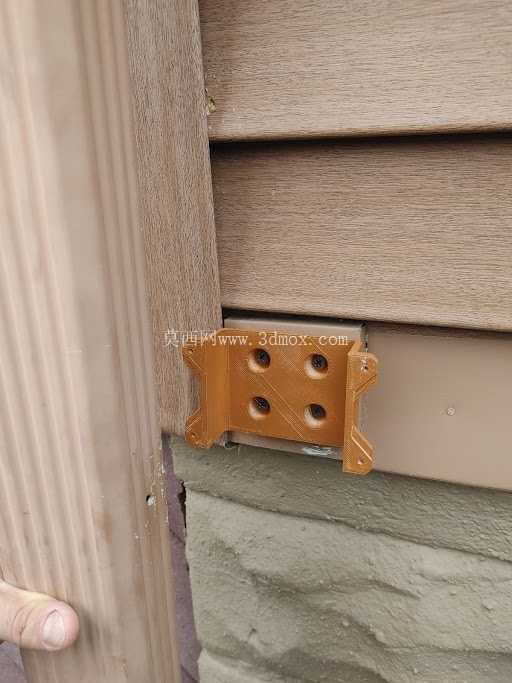

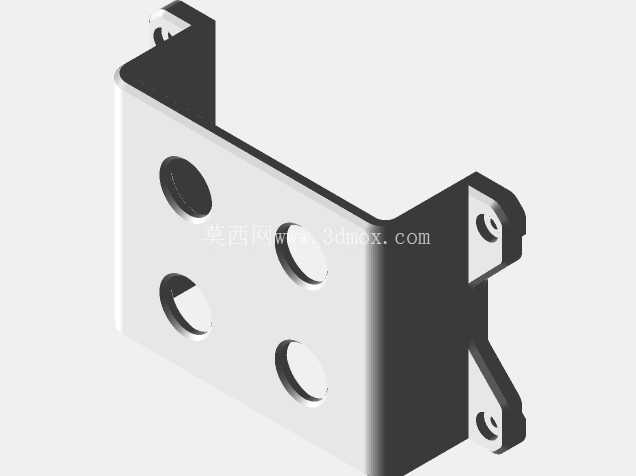

　　从安装边界来看，这款支架适配市面主流的矩形截面落水管，常规的2×3英寸、3×4英寸规格的PVC落水管都能通过调整紧固件的锁入深度来适配，不需要针对不同管材规格单独开模。支架和墙面接触的一侧做了微弧面的让位设计，针对文化石饰面3mm以内的凹凸差，不需要额外加垫片就能实现平稳贴合，避免锁固后支架翘边，长期受风力摆动出现紧固件松动的问题。和挂板接触的位置，支架的上沿做了15度的斜切让位，不会顶到挂板的下搭接边，安装的时候不需要裁切挂板，直接贴在挂板表面打膨胀螺栓即可，不会破坏挂板的原有防水结构。

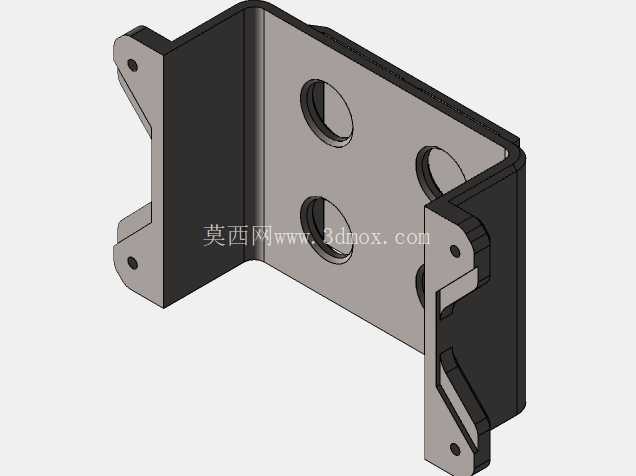

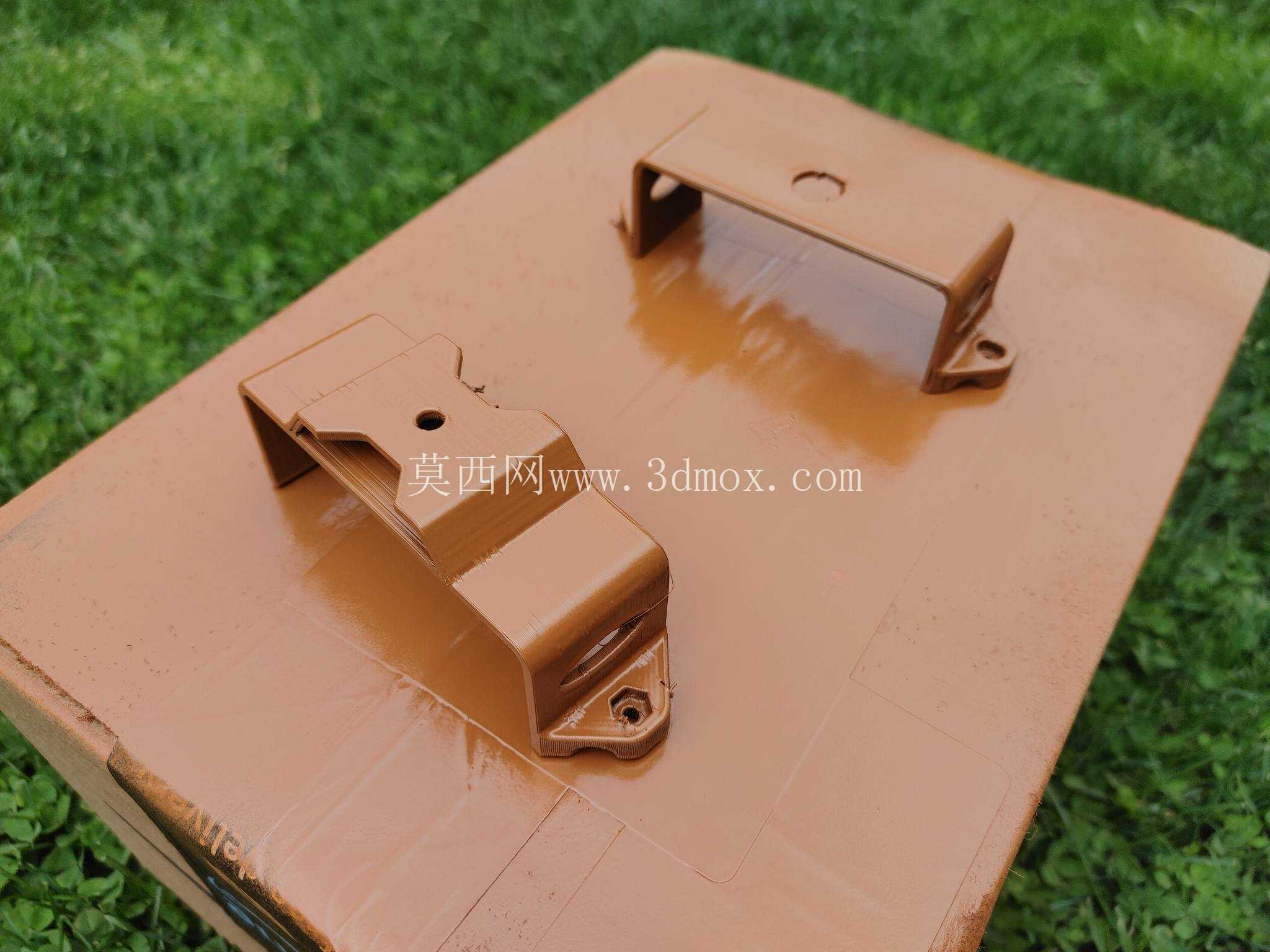

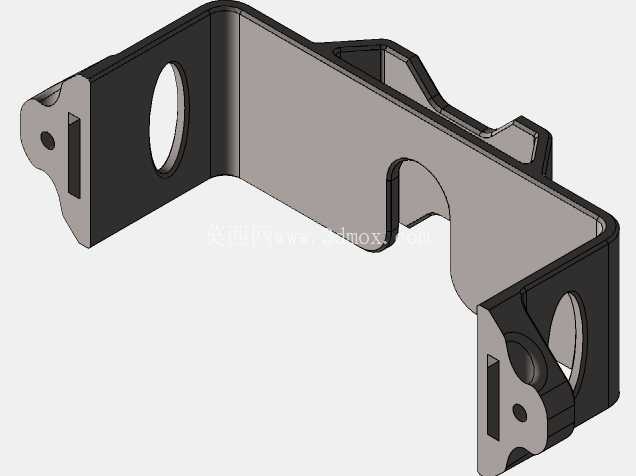

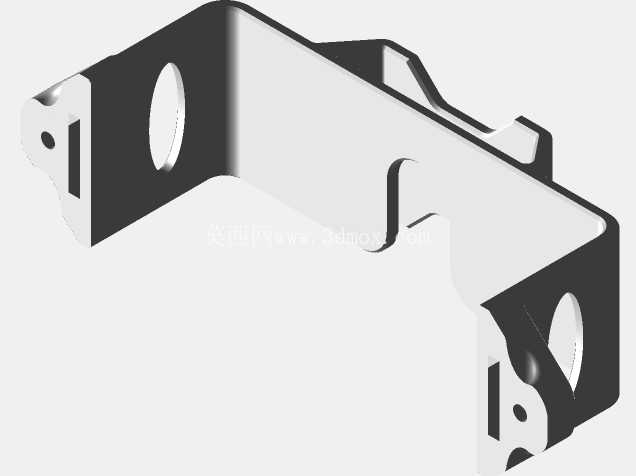

　　功能特性上，这款支架做了高低两个版本的结构区分，高版本支架的抱箍高度是120mm，适合用在建筑层高超过3.6米的低层商业建筑外墙，这类建筑的落水管受风载更大，更高的抱箍接触面积能分散管材的固定应力，避免大风天气下管材晃动从支架里脱出；短版本的抱箍高度是70mm，适合普通民用住宅的2.8-3米层高使用，材料用量更少，安装效率更高。两个版本的安装孔位是完全通用的，施工的时候不需要重新定位打孔，根据不同楼层的风载需求直接替换支架就行，能大幅降低现场施工的定位工作量。

　　设计思路上，一开始做方案的时候也考虑过传统的分体式管卡结构，但分体式管卡需要先把底座固定在墙面上，再把上半片管卡扣上去锁螺丝，高空作业的时候要同时拿两个零件加螺丝，操作很不方便，尤其是外墙施工的时候工人站在吊篮里，零散零件很容易掉落。这次的一体式抱箍结构，整个支架是单个零件，安装的时候先把支架套在落水管上，推到预设的安装高度，直接在墙面上打两个膨胀螺栓固定底座，再收紧抱箍上的紧固件就行，全程不需要拆分零件，高空作业的效率能提升40%左右。另外支架的边角全部做了R3的圆角处理，不会像传统冲压管卡那样有锋利的飞边，安装的时候不会划伤工人的手，也不会割破坏落水管的外壁防腐层。

　　从长期使用的可靠性来看，支架的紧固件孔位都做了沉台设计，锁紧紧固件之后螺丝头不会突出支架表面，避免长期积灰积水导致螺丝锈蚀，后期维护拆卸的时候不会因为螺丝锈死拆不下来。抱箍和管材接触的内侧面做了0.5mm深的网格防滑纹，就算管材因为热胀冷缩出现长度方向的伸缩，也不会因为摩擦力不足导致支架和管材之间出现相对滑动，避免整段落水管下坠变形。之前在老旧小区改造项目里测试过这款支架，在-20℃到60℃的环境温度区间里，支架的夹持力衰减率不到8%，完全能满足外墙排水系统五十年以上的使用周期要求，不会出现传统塑料管卡三五年就老化脆断的问题。
