双孔快接式检测线连接座结构设计

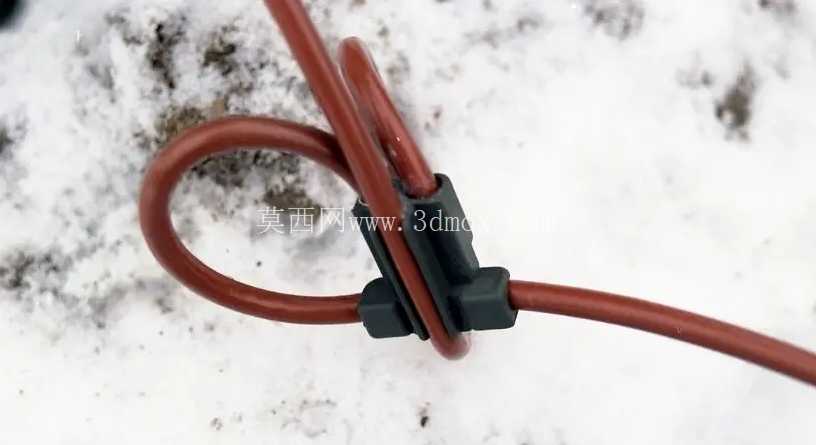

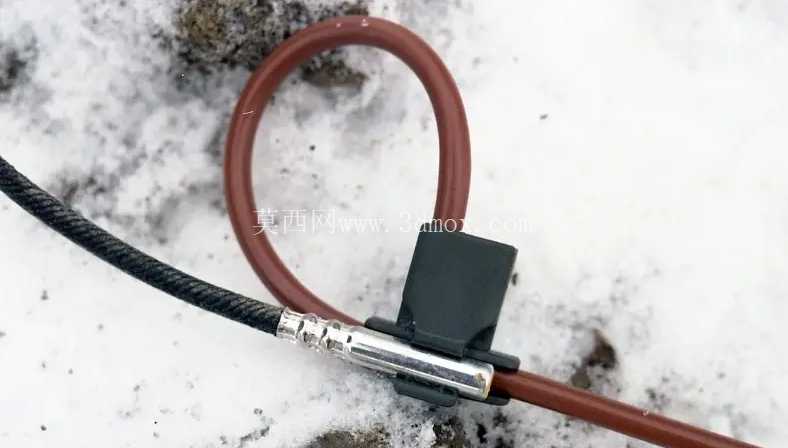

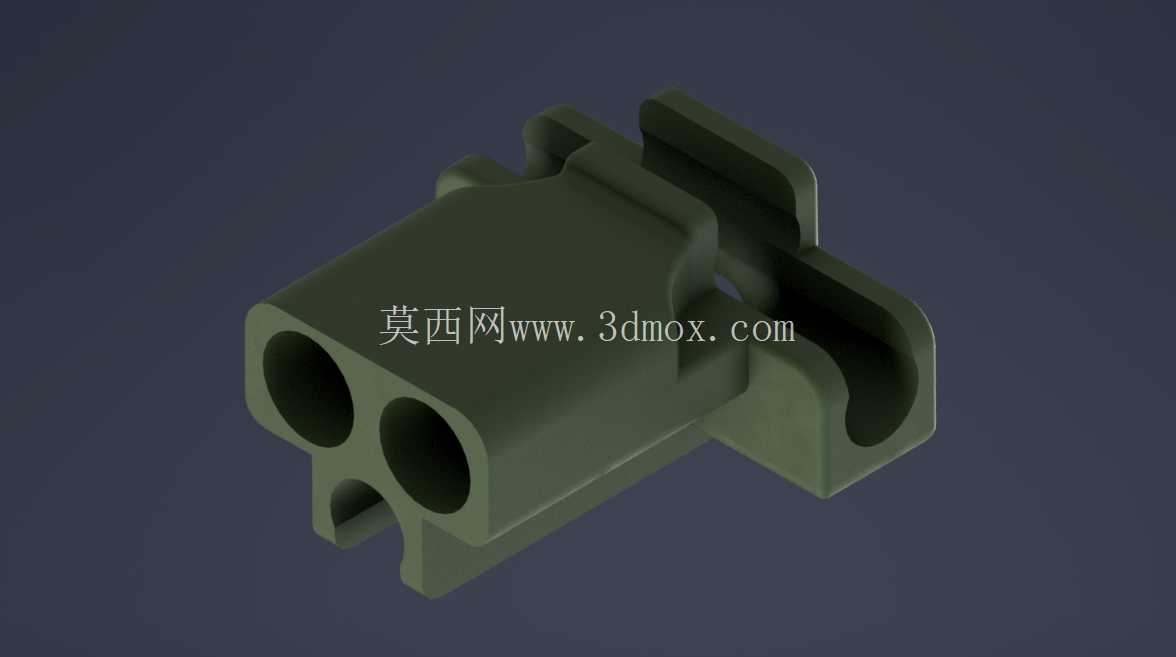

　　在工业电气检测、低压线束接驳的现场作业场景中，这类双孔结构的连接座是爆破帽与检测线之间的核心衔接部件，主要承担线束定位、插拔导向、连接稳固的作用，常见于电力试验、设备运维的临时检测回路搭建环节，适配多股铜芯检测线的快速插接需求，避免现场接线时的裸线外露、接插松脱问题。从结构设计逻辑来看，整体采用一体化注塑成型的构型，主体为近似方柱的基座结构，正面开设两个平行的圆形插接孔，孔位内壁做了0.2mm的拔模斜度处理，既方便公端插针的顺畅导入，也能在插合后依靠塑料件的微量形变形成抱紧力，减少检测过程中因线缆拖拽、设备振动导致的接触不良。

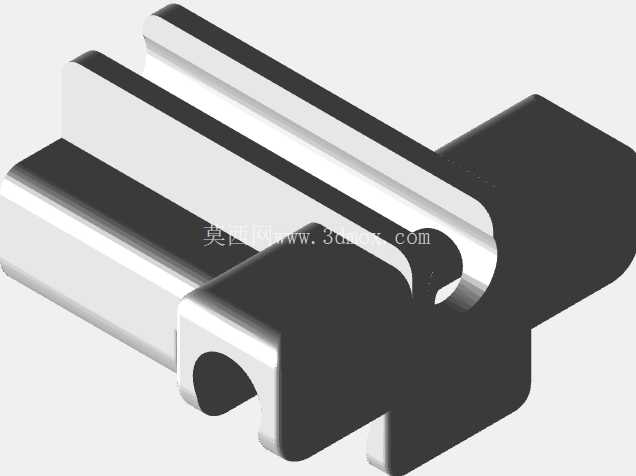

　　基座两侧延伸出带卡槽的弹性挂耳结构，挂耳上的弧形卡扣位是和爆破帽端的固定凸台配合的结构，安装时对准卡位按压即可完成卡合，不需要额外的螺丝或者紧固件固定，现场拆装效率比螺纹连接结构提升60%以上，也能避免小零件在作业现场遗失的问题。基座底部设置了两个定位凸棱，和爆破帽端的定位槽对应，安装时可以起到防呆作用，避免插反导致的线序错位，凸棱的高度设计为1.5mm，既能够提供足够的定位阻力，也不会因为凸棱过高导致装配卡滞。从安装边界尺寸来看，主体基座的截面尺寸控制在18mm×16mm范围内，整体长度不含挂耳为22mm，挂耳向外延伸的总宽度为28mm，属于小型化的接插件结构，不会占用过多的安装空间，适配紧凑布局的检测端安装位。

　　插接孔的内径设计为4.2mm，适配常规4mm直径的香蕉插头类检测端子，孔深为12mm，能够保证插针插入后有足够的接触长度，避免大电流检测时的接触电阻过大发热问题。挂耳的弹性臂厚度设计为2mm，选用耐弯折的工程塑料材质，反复插拔500次以上不会出现断裂或者塑性形变，卡扣的扣合量设计为0.8mm，既能够保证连接后的抗拉扯能力，也不会因为扣合量过大导致拆卸困难。在实际使用过程中，这类连接座不需要额外的密封设计，因为其应用场景多为室内或者常规户外的临时检测作业，不需要长期暴露在恶劣环境中，所以结构上没有设置密封圈槽，简化了成型工艺，也降低了单件的生产成本。

　　建模过程中对所有的棱角都做了R0.5mm的圆角处理，一是避免注塑成型时的应力集中导致零件开裂，二是现场作业人员插拔时不会被尖锐棱角划伤，符合电气作业工具的安全设计要求。两个插接孔的中心距设计为8mm，和行业内通用的双孔检测端子间距保持一致，具备良好的通用性，不需要定制专用的公端配件，现场可以直接使用常规的检测线配件完成接驳。基座背面设置了一个小型的定位凸台，和爆破帽端的凹槽配合，装配后可以限制连接座的周向转动，避免线缆扭转时带动连接座转动导致卡扣松脱。整体结构没有复杂的侧抽芯结构，除了两个插接孔的型芯外，其余结构都可以通过前后模直接成型，模具结构简单，量产时的成型周期短，适合大批量生产应用。在结构强度校核层面，挂耳部位做了局部加厚处理，卡扣受力位置的壁厚达到2.5mm，能够承受15N的轴向拉拔力不脱开，满足现场作业时的常规拖拽受力要求，不会因为正常的线缆拉扯导致连接断开影响检测作业。插接孔的入口处做了1mm的倒角导向，即使公端插针存在一定的位置偏差，也可以顺着倒角滑入孔内，降低现场插接的对位难度，提升作业效率。
