工业设备柜门L型铰接合页结构设计

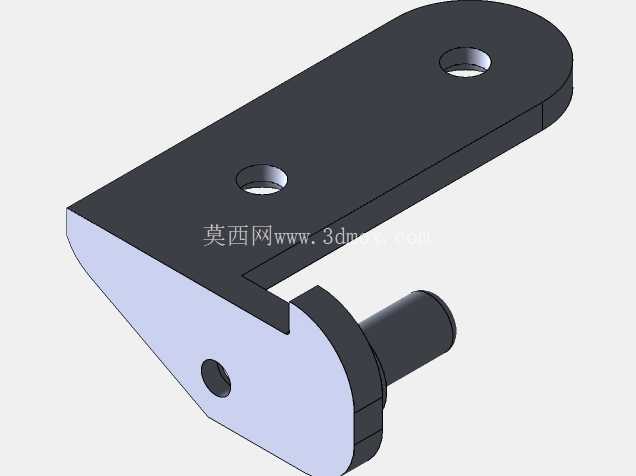

　　从功能实现逻辑来看，该合页承担门板绕固定轴旋转的铰接承载作用，主体折弯段的两个安装孔位用于穿设紧固件将合页牢牢固定在门框基材上，孔位做了沉头处理，装配后紧固件头部不会突出合页表面，避免门板开合过程中与紧固件发生刮擦干涉；端部伸出的圆柱轴段是核心的旋转配合部位，轴径与门板上的铰接孔采用间隙配合，既保证门板转动时无卡滞，又能控制径向晃动量在合理范围内，避免门板开合时出现错位剐蹭。在各类工业柜体、设备防护门、小型舱门的铰接结构选型中，这类L型折弯结构的合页往往适配侧边安装空间受限的场景，区别于常规平开合页需要在门板与门框对接面预留完整安装位的要求，该结构可将主体固定段贴装在门框的侧立面，铰接轴段直接卡入门板端部的预留槽位，无需在门板正面额外开孔，能最大程度保留门板外表面的完整性，适配对外观整洁度有要求的设备外门、洁净舱室门的装配需求。

　　设计阶段首先要确认安装边界，主体平板段的长度需要匹配门框侧边的可用安装宽度，两个安装孔的孔距要对应门框上预设的紧固件位置，避免现场安装时出现孔位错位需要重新打孔的问题；折弯处的圆角半径需要结合板材厚度做应力校核，日常开合过程中折弯位置会承受反复的弯矩作用，过小的折弯圆角会造成应力集中，长期使用后容易出现断裂变形，因此折弯内R角通常设置为板材厚度的0.5-1倍，兼顾结构强度与折弯工艺可行性。

　　轴段与主体连接的部位做了加厚的圆弧过渡处理，该位置是整个合页受力最集中的区域，门板的全部重量都会通过铰接孔传递到轴段根部，加厚过渡可以有效分散应力，避免轴段受重载后出现根部断裂的问题；主体侧边的斜切结构并非单纯的外观造型处理，而是为了避让门板开合过程中的转动轨迹，当门板旋转到最大开启角度时，门板边缘会沿着斜切面滑动，不会与合页主体发生硬碰撞，同时斜切结构也能减少合页整体的材料用量，在不降低结构强度的前提下控制零件重量。

　　从安装适配性来看，该合页的轴段长度需要匹配门板的厚度，轴段插入门板铰接孔后，端部可以加装卡簧或者限位挡圈，避免门板在开合过程中从轴段上脱出；主体平板段的厚度需要根据门板的重量做选型，常规1.5-2mm厚度的冷轧钢板基材可适配单扇重量5kg以内的门板，若门板重量更大则需要对应增加板材厚度，同时调整安装孔的数量与直径，提升整体连接强度。实际装配过程中，需要先将合页的主体段通过紧固件固定在门框上，再将门板的铰接孔对准轴段推入到位，最后在轴端安装限位件即可完成装配，相比传统的穿轴式合页，该结构不需要在门框与门板之间预留穿轴的操作空间，装配效率更高，后期维护更换时也不需要拆解整个门框结构，只需要拆下端部限位件即可将门板取下，维护便捷性更好。针对不同的使用场景，该合页的表面处理也可以做对应调整，普通工业设备场景采用发黑或者喷塑处理即可满足防锈需求，若用于潮湿环境或者户外设备，则可以采用镀锌或者不锈钢材质加工，提升耐腐蚀性能，延长零件的使用寿命。
