卷帘用墙装曲柄固定夹结构设计

　　在民用卷帘、商用百叶窗类遮阳防护构件的安装体系中，这类墙装固定夹是承担卷帘杆端部限位、支撑曲柄传动组件的核心小尺寸结构件，日常多被安装在窗框侧边的混凝土墙面、塑钢窗框或铝合金附框上，作用是避免卷帘收放过程中杆体出现径向窜动，同时给曲柄操作端提供稳定的铰接支撑点位，防止手动操作卷帘开合时传动部件偏移卡滞。从实际工程应用反馈来看，这类固定夹的失效多来自安装孔位同轴度偏差、夹持槽与轴件配合间隙不合理，或是壁厚不足导致长期受力后出现塑性形变，因此设计阶段需要优先匹配对应卷帘杆的轴间尺寸，本次设计的固定夹轴间配合尺寸为34mm，适配市面主流规格的手动卷帘曲柄组件。

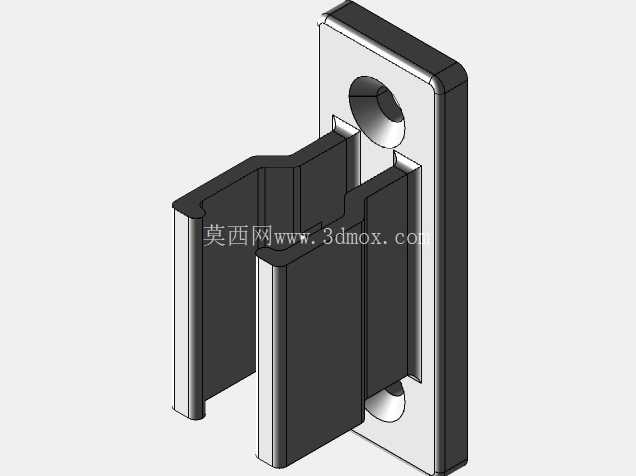

　　从结构设计逻辑来看，底座部分采用带两个沉头安装孔的平板结构，安装孔的孔径适配常规自攻螺丝或膨胀螺栓的尺寸，沉头设计可以让螺丝安装后端面与底座平面齐平，避免突出的螺丝头干涉曲柄组件的转动行程；底座与夹持支撑部分采用一体化注塑或压铸成型的结构，省去额外的装配环节，减少装配累计误差。中间的支撑柱部分做了等直径的圆柱结构，表面粗糙度控制在Ra1.6以内，既可以作为滚轮类部件的转动支撑轴，也能给曲柄的铰接部位提供稳定的回转基准，支撑柱的根部做了R2的圆角过渡，避免应力集中导致长期受力后根部断裂。侧边的夹持卡槽采用开口式C型结构，卡槽的内槽宽度与卷帘杆端部的轴径做间隙配合，单边间隙控制在0.2mm-0.3mm之间，既保证杆体可以在槽内自由转动，又不会因为间隙过大出现晃动异响。

　　在安装边界的考量上，底座的平板部分做了1.5mm的厚度设计，安装时底座背面完全贴合安装基面，两个安装孔的中心距经过反复校核，保证安装后整体受力均匀，不会因为单侧受力出现底座翘曲；整个构件的外形轮廓没有尖锐棱角，所有外露边都做了R0.5的倒钝处理，避免安装和日常使用过程中划伤操作人员。从实际使用场景出发，这类固定夹不仅适用于家用卷帘窗，也可适配户外遮阳卷帘、商铺防盗卷帘的手动传动端固定，在一些轻型工业卷帘的辅助支撑点位也能通用，设计时特意将夹持槽的开口方向做了15度的倾角优化，安装后卷帘杆的拆装不需要完全拆卸固定夹，只需要将杆体顺着开口方向斜向取出即可，大幅降低后期维护更换的难度。

　　建模过程中，针对支撑柱与底座的连接位置做了有限元受力校核，模拟手动操作曲柄时的最大扳动力（约150N）作用下，结构的最大应力值远低于常用ABS工程塑料或是锌合金材料的屈服强度，保证长期使用下不会出现结构断裂；安装孔的位置特意避开了底座的应力集中区域，螺丝锁紧时的压紧力不会导致支撑柱出现形变偏移。卡槽的内表面做了微纹理设计，当配合轴件出现轻微磨损时，纹理可以留存少量润滑脂，延长转动副的使用寿命，减少日常维护的频次。整体结构没有多余的装饰性特征，所有几何结构都服务于功能需求，壁厚均匀，无论是采用注塑工艺还是压铸工艺都能顺利成型，不会出现缩孔、缺料等工艺缺陷，适合批量生产加工。
