家用锅炉烟气外排连接构件结构设计

　　家用锅炉的烟气外排环节，一直是分户采暖系统安装里容易被忽略却直接影响使用安全的部分，这个连接构件的设计，正是针对壁挂式家用锅炉的外墙排烟接驳场景做的适配优化。从实际安装场景来看，这类构件需要同时兼顾墙体侧的固定密封、烟管侧的顺畅对接，还要考虑长期使用过程中烟气夹带的冷凝水、杂质不会在接口处堆积造成堵塞。

　　设计之初最先敲定的是法兰端的结构，带安装孔的圆盘法兰直接贴合外墙预留孔洞的外侧，法兰盘的直径比常规家用锅炉排烟管的外墙开孔大出一圈，安装时配合密封胶圈就能完全覆盖孔洞边缘，避免雨天雨水顺着孔洞缝隙倒灌进室内，也能防止室外风从孔洞缝隙倒灌影响锅炉燃烧工况。法兰盘上的安装孔做了均匀的周向分布，适配市面上绝大多数家用锅炉排烟管的外墙固定挂点间距，不用在墙体上额外重新打孔，降低安装时的墙体破坏程度。

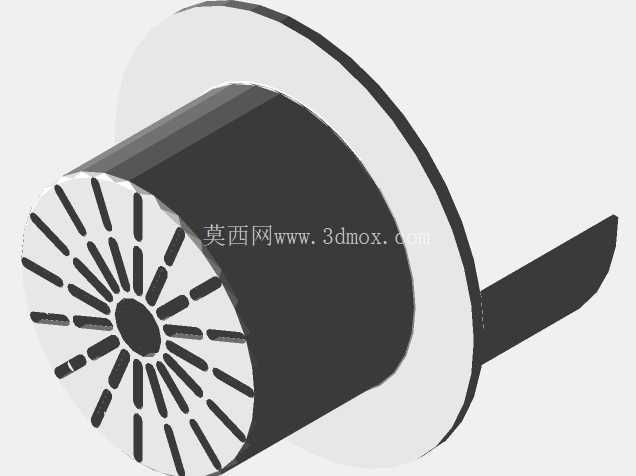

　　和法兰盘衔接的筒体部分做了等径直段设计，内径和常规家用锅炉的标准排烟管外径做了间隙配合，插入深度预留了足够的套接余量，安装时直接套在锅炉伸出墙外的排烟管端部，用卡箍箍紧就能完成密封，不需要额外做焊接或者粘接作业，普通安装工人徒手就能完成接驳，大幅降低现场安装的操作门槛。筒体朝向室外的端部做了放射状的格栅挡条，格栅条的间隙经过测算，既不会因为间隙过小造成排烟阻力过大，影响锅炉的烟气排出效率，又能阻挡室外的落叶、飞虫、小型杂物顺着排烟管倒灌进锅炉内部，避免杂物堆积在锅炉换热腔造成燃烧故障。格栅条的排布从中心向外呈放射状均匀分布，中心位置做了实心的圆形挡片，正对着排烟管的中心气流通道，能避免室外横风直接顺着管道直冲锅炉内部，防止大风天气出现风压倒灌造成锅炉意外熄火的问题。

　　从安装边界来看，整个构件的筒体长度控制在较短的尺寸范围内，伸出外墙的长度不会过多，不会影响建筑外墙的整体观感，同时也不会因为长度过短造成排烟气流直吹墙面，长期使用导致墙面被烟气熏黑。法兰盘的厚度做了加强处理，长期暴露在室外环境下，不会因为紫外线照射、温差变化出现变形翘曲，保证和墙面的贴合度始终处于稳定状态。构件的整体过渡位置都做了圆角处理，没有尖锐的棱角，安装过程中不会划伤施工人员的手部，也不会在后续使用过程中剐蹭到外墙附近的线缆或者其他管线。

　　在气流组织的设计上，放射状格栅的导流角度也做了优化，烟气从筒体排出时，会顺着格栅条的导向向四周均匀扩散，不会形成集中的柱状气流直吹室外经过的人员，也能加快烟气在室外空气中的扩散速度，避免局部区域烟气浓度过高。格栅条的截面做了窄边设计，尽可能降低对排烟气流的阻挡，经过流道阻力测算，整个构件的排烟阻力远低于锅炉排烟系统的允许阻力阈值，不会对锅炉的额定排烟效率造成负面影响。

　　考虑到家用锅炉的长期使用场景，这个连接构件的结构没有复杂的活动部件，不存在易损件，安装完成后不需要定期拆解维护，格栅的间隙尺寸也经过验证，日常的雨水冲刷就能把附着在格栅上的灰尘、烟气残留杂质冲掉，不会出现积灰堵塞的问题。法兰盘和筒体的衔接位置做了圆弧过渡，没有直角积灰死角，冷凝水顺着筒体内壁流淌时会直接顺着过渡面流到室外，不会在衔接位置积水造成构件腐蚀。
