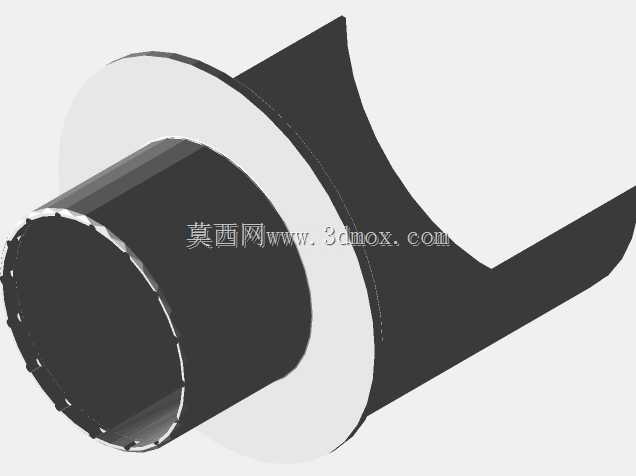

锅炉排烟外盖优化结构设计

该结构主要应用于工业及民用锅炉的排烟系统末端，作为锅炉排烟通道与外部排烟管道衔接的关键过渡部件，承担着排烟导流、端口密封、结构衔接的核心作用，能够有效解决传统锅炉排烟外盖安装对位困难、排烟紊流、端口易积灰漏烟的常见问题，适配多数中小型燃煤、燃气锅炉的排烟出口改造与新装场景。在实际使用场景中，锅炉运行时产生的高温烟气会从炉膛出口进入排烟通道，该部件安装在锅炉本体的排烟出口位置，一端对接锅炉炉体的排烟端口，另一端衔接外部排烟管道，既可以引导烟气顺畅排入外置排烟管路，避免烟气在出口处形成涡流阻滞排烟效率，也能通过自身的法兰盘结构实现端口的压紧密封，减少烟气从衔接缝隙溢出的风险，同时带齿状的端口边缘设计可以提升与外接柔性排烟管的咬合摩擦力，防止管道受风压或震动出现脱落移位的情况。从设计思路来看，该结构采用了同轴变径衔接的构型，主体为两段不同直径的圆筒结构，中间设置一体式加宽法兰盘作为安装定位基准，法兰盘的平面度经过结构优化，能够紧密贴合锅炉炉体的排烟出口安装面，无需额外加装过度复杂的密封垫片即可实现较好的贴合效果；对接外接管道的一端筒壁边缘做了均匀分布的齿状缺口设计，既可以在卡箍紧固时让筒壁产生微量的弹性形变，抱紧插入的外接管道内壁，也能预留少量的热胀冷缩余量，避免锅炉启停过程中温变产生的应力导致部件开裂。在安装边界与尺寸适配方面，该结构的法兰盘外径大于两端筒体直径，安装时以法兰盘作为轴向定位面，贴紧炉体安装面后通过环绕法兰的紧固件完成固定，无需在炉体上开设过大的安装孔，适配多数常规锅炉排烟出口的安装孔距范围；插入炉体内部的筒体段长度经过优化，既不会过度伸入炉腔影响炉膛内部烟气流动，也不会因长度过短导致衔接处出现台阶扰流；外接管道端的筒体直径适配市面常见规格的排烟管道，安装时无需对现有管道做大规模裁切改造，可直接完成插接配合，整体结构没有多余的冗余构型，在保证结构强度的前提下尽可能降低了自身重量，减少长期高温使用下对炉体安装面的载荷压力，同时圆滑过渡的内壁面可以减少烟气流动阻力，降低排烟过程中的风噪，也能减少烟灰在部件内壁的附着堆积，降低日常清理维护的频次。
