适配OrangePiPlus的嵌入式安装壳体结构

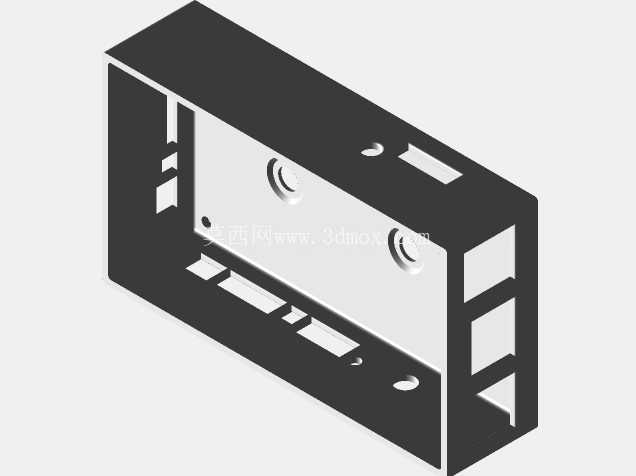

　　在嵌入式开发、小型智能设备集成的现场场景里，开发板的裸露安装始终是绕不开的问题——车间控制柜内的走线剐蹭、嵌入式终端部署时的粉尘侵入、桌面调试阶段的意外磕碰，都可能对板载元件造成不可逆的损伤，这款适配Orange Pi Plus的安装壳体，正是针对这类实际使用痛点完成的结构设计。从实际安装边界来看，壳体整体采用框式包覆结构，内腔尺寸完全匹配Orange Pi Plus的板卡轮廓，预留的板卡嵌入间隙控制在0.8mm，既可以保证板卡顺利推入就位，也能避免间隙过大导致的板卡在壳体内晃动移位；壳体侧壁的开槽位置完全对应板载接口的排布，包括USB接口、以太网口、HDMI输出口的位置都做了精准的让位，不需要额外打磨修整就能实现外接插件的正常插拔，不会出现接口对位偏差导致的插头无法插入、接触不良等现场常见问题。

　　壳体顶面的定位柱结构，对应板卡上的固定安装孔位，柱体高度经过测算，刚好可以在板卡就位后承托住板体，避免板卡受外力按压时出现弯曲变形，柱端预留的自攻螺丝孔位，可以使用M2规格的螺丝将板卡与壳体牢牢锁合，即便是在有振动的设备机柜内安装，也不会出现板卡松脱移位的情况。侧壁的格栅式开槽并非装饰性设计，一方面是对应板载芯片的散热区域，保证设备长时间高负载运行时的空气流通，避免热量在封闭壳体内积聚导致的芯片降频、运行不稳定；另一方面这些开槽也可以作为内部走线的导出通道，连接板载排针的扩展引线可以直接从就近的槽位穿出，不需要在壳体上额外开孔走飞线，让内部布线更加规整。从设计思路上看，这款壳体没有采用全封闭的盒体结构，而是选择了半开放的框式结构，首先是考虑到嵌入式部署时的安装便利性，很多场景下开发板需要外接扩展模块、排线，半开放结构可以在不拆卸整个壳体的情况下完成接线操作，后期维护时只需要松开顶面的固定螺丝就能抬起板卡，不需要拆除所有外接连线；其次是加工适配性，这种等壁厚的框式结构不管是采用3D打印快速打样，还是采用注塑工艺批量生产，都能保证成型精度，壁厚控制在2mm，既可以满足日常防护的结构强度要求，也不会因为壁厚过大导致整体尺寸冗余、占用过多安装空间。

　　在实际应用场景中，这款壳体既可以用于桌面开发阶段的板卡防护，避免调试过程中焊锡渣、导线头掉落到板卡上造成短路，也可以用于小型智能终端的批量部署，比如作为工业数据采集网关、小型边缘计算节点的外壳，直接通过壳体外侧的安装耳固定在控制柜的DIN导轨或者安装板上，不需要额外设计定制安装支架。壳体边角位置做了R2的圆角过渡，避免安装过程中锐边划伤操作人员的手部，也不会在穿线时割破导线的绝缘层；顶面预留的两个圆形沉位，可以粘贴状态指示灯的导光件，不用在壳体上额外开孔就能观察板卡的电源、运行状态指示灯，兼顾了防护性和使用便利性。

　　不同于通用型的开发板外壳，这款结构在设计时充分考虑了Orange Pi Plus的接口布局和板载元件高度，比如针对板载以太网口的突出高度，侧壁的接口让位槽做了深度适配，不会出现壳体顶住网口水晶头导致的接触不良；针对板载存储芯片的高度，内腔的顶面间隙预留了1.2mm，不会因为壳体压到存储芯片导致的元件虚焊、损坏。在安装兼容性上，壳体的外部轮廓尺寸控制合理，可以适配市面上常见的嵌入式设备安装槽位，不需要对原有设备的安装空间做改造就能直接替换使用，对于做小批量智能设备集成的开发者来说，这种成熟的适配结构可以大幅缩短外壳设计的周期，减少打样验证的次数，直接投入实际使用。
