适配SM-T230平板的壁挂式固定支架结构

　　在商用展示、智能家居中控、工业工位终端部署场景中，平板设备的壁挂固定需求一直存在，尤其是针对特定型号平板做适配的安装件，需要兼顾贴合度、安装便捷性与长期使用的结构可靠性，这款适配SM-T230也就是Galaxy Tab 4的壁挂支架，就是针对竖装使用场景做的定制化结构设计。从实际使用场景来看，这类支架常被用在会议室门口的会议预约屏安装、家庭墙面的智能家居控制终端固定、小型门店的收银辅助展示屏挂载，还有工业现场工位的作业指导书显示终端安装，这些场景都要求支架贴墙安装后不突出过多，同时能牢牢固定平板，避免日常触碰、擦拭过程中设备脱落。

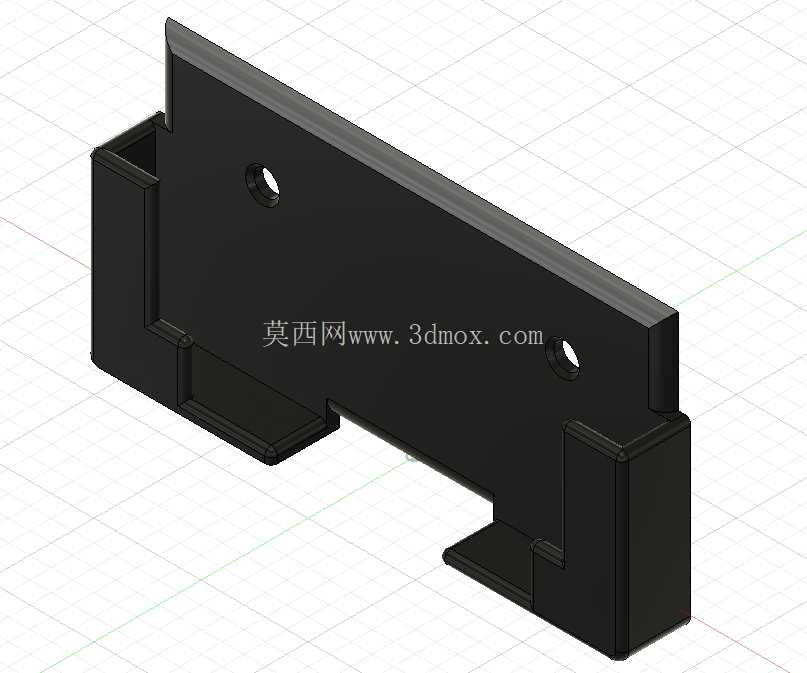

　　从功能特性上看，这款支架采用半包式承托结构，底部设置两个带承托凸边的卡位，对应平板的下侧边两个角位，上方设置两个带限位挡边的卡位，对应平板的上侧边两个角位，四个卡位刚好卡住平板的四个边角，不需要额外的绑带或者卡扣结构，平板推入即可完成固定，取下时只需向上轻推平板让上边脱离上卡位，就能顺利取出设备，日常拆装维护非常方便。支架主体是一块贴合平板背部轮廓的整板结构，板面和平板背部完全贴合，避免局部应力集中压损平板后盖，整板上设置了两个沉头安装孔，孔位做了沉台设计，安装后螺丝头不会突出板面，不会硌到平板背部，保证平板安装后和支架完全贴合，不会出现晃动间隙。

　　设计思路上，这款支架完全针对SM-T230的竖装使用场景做适配，没有做通用调节结构，所有卡位的尺寸、间距都完全匹配该型号平板的长宽与厚度，这样做的好处是结构更简洁，没有多余的调节部件，整体厚度更薄，贴墙安装后突出墙面的尺寸更小，视觉上更简洁，同时固定的限位结构比通用可调支架的可靠性更高，不会因为调节机构松动导致平板滑落。支架的侧边挡边高度做了针对性设计，刚好卡住平板侧边的厚度，不会遮挡平板的正面显示区域，也不会挡住平板侧边的按键、接口，安装后不影响平板的正常按键操作与充电接线。底部的承托凸边比上方的挡边宽度稍大，承担平板的主要重量，上方的挡边主要起限位防脱作用，受力分配更合理，长期使用不会出现上卡位变形导致的脱开问题。

　　从安装边界与尺寸适配来看，支架的整体轮廓尺寸略小于平板的背部尺寸，安装后从正面看只会露出极窄的侧边挡边，不会过多遮挡平板的外观，两个安装孔的孔距做了通用化适配，对应常规墙面86型底盒的安装孔距，既可以直接用膨胀螺丝固定在实体墙面上，也可以直接固定在标准86底盒上，不需要额外打孔，适配现有墙面的布线场景，安装后充电线可以从支架侧边或者下方的预留空隙引出，不会出现压线问题。支架的边角都做了圆角处理，没有尖锐的棱角，安装和日常使用过程中不会划伤操作人员或者平板外壳，所有和平板接触的面都是平面结构，没有凸起的筋位，避免长期挤压在平板后盖留下压痕。

　　在结构强度设计上，支架主体的壁厚做了均匀化处理，承托卡位的位置做了局部加厚，避免长期承托平板重量出现弯折变形，安装孔周围的板面也做了局部加强，拧紧安装螺丝的时候不会出现板面开裂或者凹陷的问题。整体结构没有复杂的装配部件，是一体式的结构设计，生产时可以直接通过注塑或者3D打印一次成型，不需要后续组装，生产和安装的效率都很高，针对小批量定制场景也能快速制作适配，不需要开复杂的模具。实际安装时，先通过两个沉头孔把支架固定在墙面上，确认支架安装水平牢固之后，将平板的下边对准底部的两个承托卡位，把平板向下放到底，再将平板的上边推入上方的两个限位卡位，就完成了整个安装过程，全程不需要额外的工具，单人就能完成操作，后期如果需要取下平板维护或者充电，只需要把平板向上托起，让上边脱离上卡位，就能向外取出平板，操作非常便捷，适合需要频繁取下平板的使用场景。
