激光设备空气支撑安装板

　　在桌面级激光加工设备的气路改造场景中，这类安装板是解决外置气源直连的核心结构件，日常车间里不少用户会给Atomstack系列激光机搭配ACO318这类小型空气压缩机做辅助吹气，用来吹走切割过程中产生的烟尘、降低加工头区域温度，避免焦痕附着在透镜表面，而原厂配套的气路接口往往无法直接匹配常规4mm内径的空气软管，每次拆装都要缠生料带、转接头，不仅漏气概率高，频繁拆装还会磨损设备本体的接口螺纹。

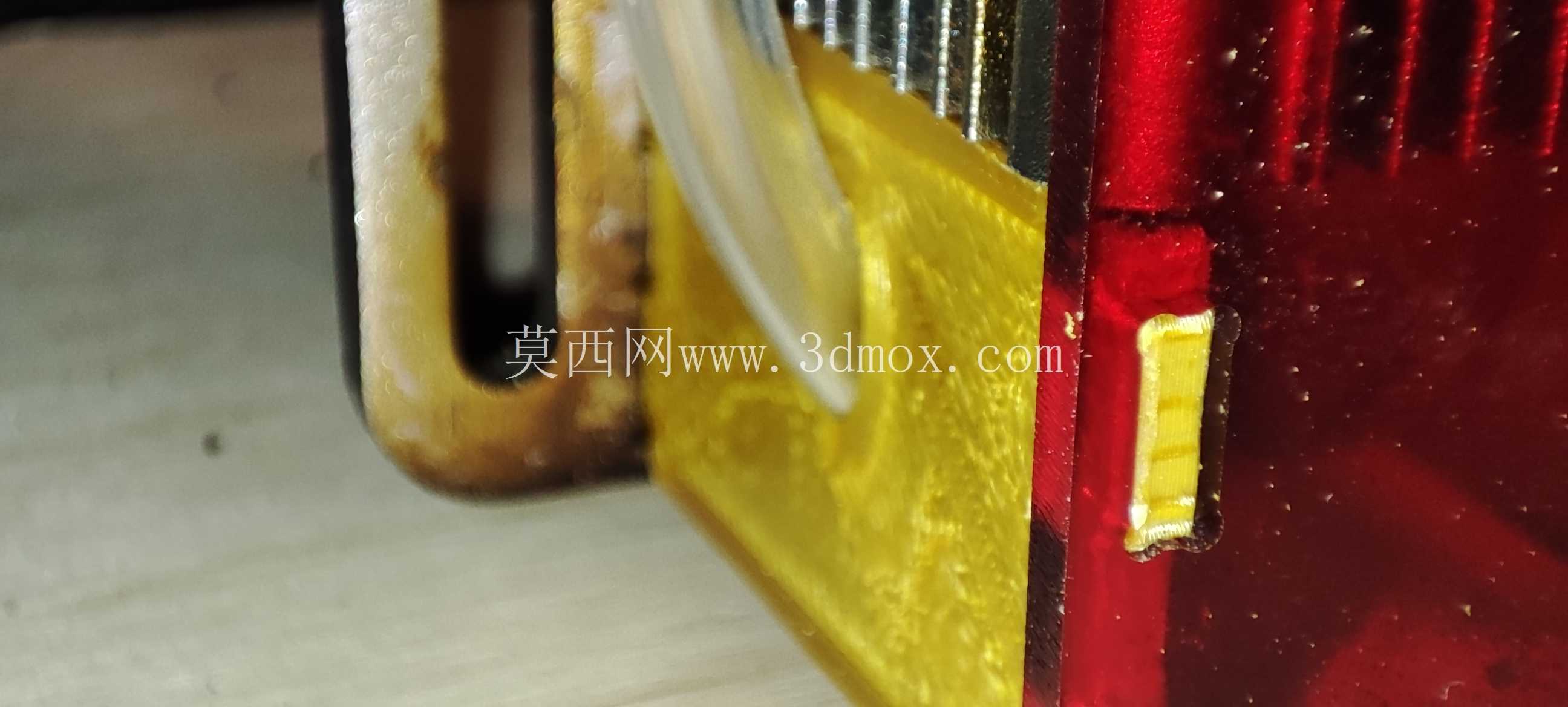

　　这款安装板的设计完全围绕现场安装的实际痛点展开，主体采用平板式安装结构，板体边缘做了阶梯式的卡位凸台，刚好能卡入激光机空气支撑模块的原有安装槽位，不需要额外打孔或者破坏原有设备结构，安装时直接顺着槽位滑入就能完成初步定位，卡位的公差控制在0.1mm以内，卡入后不会出现左右晃动的情况，也不需要额外打胶固定，后期如果要拆换维护，直接滑出即可，不会在设备上留下残留痕迹。

　　板体侧面伸出的气嘴接头做了一体化的结构设计，和安装板本体是连续的实体结构，没有拼接缝隙，气嘴的外径刚好适配4mm内径的空气软管，插接深度达到8mm，软管套入后不需要额外加装喉箍就能实现密封，日常供气压力在0.2-0.4MPa的常用区间内，不会出现脱管、漏气的问题。气嘴的内部通孔做了顺滑的倒角处理，压缩空气通过时不会产生紊流异音，气路阻力比外接转接头的方案降低30%左右，能保证吹气端的气压稳定，不会因为气路压损导致吹气力度不足，影响切割面的光洁度。

　　从安装边界来看，板体整体厚度控制在5mm，安装后不会突出原有空气支撑模块的外轮廓，不会和激光机的运动横梁、加工平台产生运动干涉，板体上没有多余的凸起结构，所有棱角都做了R0.5的圆角处理，安装时不会划伤操作人员的手部，也不会刮破外接的气管外皮。气嘴的伸出长度控制在12mm，刚好能让软管自然弯曲排布，不会因为伸出过长导致气管弯折堵气，也不会因为伸出过短导致软管插接不到位。

　　实际使用过程中，这款安装板完全替代了原先需要多个转接头拼接的气路连接方案，整个气路的连接点从原来的3个减少到1个，漏气点大幅减少，日常维护时只需要检查软管和接头的连接位置即可，不需要逐个排查转接头的密封情况。针对激光加工车间多粉尘的使用环境，板体的表面没有做多余的凹槽或者纹理设计，平整的表面很容易擦拭清理，堆积的烟尘、切割碎屑用干布一擦就能干净，不会在缝隙里积灰难清理。

　　设计时也充分考虑了不同使用场景的兼容性，卡位凸台的尺寸完全匹配对应型号激光设备的安装槽公差，不管是原厂出厂的标配设备，还是用户自行更换过空气支撑模块的改装设备，只要槽位尺寸对应就能直接安装，不需要额外打磨修整。气嘴的轴线和安装板平面保持垂直，安装后气管的走向是水平向外，不会向上弯折碰到上方的激光头组件，也不会向下垂碰到加工平台上的工件，排布走线非常顺畅。

　　从结构强度来看，板体的实体部分做了均匀的壁厚设计，最薄的位置也有3mm的厚度，日常安装插拔气管时的受力完全不会导致板体变形，即使不小心碰到气管，外力也会通过板体传递到设备的安装槽位上，不会出现气嘴断裂的情况。整个结构没有薄壁、尖角等容易应力集中的位置，长期在车间有轻微振动的环境下使用，也不会出现开裂的问题，使用寿命完全能匹配激光设备的整体使用周期。
