双规格圆杆壁挂式窗帘承托固定支架

　　日常家装与商用空间的窗帘布设环节里，杆体的悬空承重与长期定位稳定性，始终是安装阶段需要优先考量的核心问题。这款壁挂式承托支架，正是针对直径10mm与12mm两类常用窗帘圆杆开发的定位固定构件，区别于单卡口简易支架，它在单块壁挂基板上延伸出两组独立的半开放承托卡口，同时在基板下方额外增设一组同轴圆杆承托位，可同时满足双层窗帘布设、或是主杆加装饰纱杆的并行安装需求，无需在墙面额外打孔布设多组独立支架，能大幅减少墙面开孔数量，降低瓷砖、壁纸、实木墙板等装饰面的破损概率。

　　从实际安装边界来看，支架的壁挂基板为贴合墙面的安装基准面，基板上预留两个沉头安装孔，孔位分布适配常规家装膨胀螺丝与自攻螺丝的安装尺寸，安装时可直接将基板贴平墙面完成锁附，沉头结构可让螺丝端面完全没入基板平面，不会出现凸起刮蹭窗帘布料的问题。两组上置承托卡口的开口朝向斜上方，圆杆卡入后可依靠自身重力与窗帘垂向载荷完成限位，日常拆装杆体时无需拆卸支架，直接向上托举杆体即可取出，给后续窗帘换洗、杆体清洁维护留出充足操作空间。下方的承托位为闭环式圆孔结构，适配的圆杆可直接贯穿孔位，该结构主要承担主承重杆的载荷，相比半开放卡口拥有更高的抗形变能力，即使悬挂加厚遮光帘、绒布窗帘这类自重较大的布艺产品，也能避免杆体长期使用出现下垂、卡口外翻变形的问题。

　　结构设计阶段，工程师重点平衡了承重能力与外观简洁性的关系。连接壁挂基板与各承托位的支撑臂采用等宽加厚截面设计，力流从承托位沿支撑臂直接传递到壁挂基板的安装孔区域，没有出现截面突变带来的应力集中薄弱点；在卡口与支撑臂的衔接位置做了圆弧过渡处理，既消除了直角位置的注塑或机加工应力残留，也避免了尖锐棱边划伤安装人员与布艺面料。整体外形没有多余的装饰凸起，安装后贴墙的轮廓线条流畅，不会在窗帘收拢时出现突兀的结构外露，可适配现代简约、北欧、新中式等多数家装风格的视觉需求。

　　在应用场景上，这款支架并不局限于家庭客厅、卧室的窗帘安装，在酒店客房、办公室隔断帘、门店展示区遮光帘的布设场景中同样适用。商用场景下窗帘的开合频率远高于家用环境，支架的多卡口协同受力结构，可抵消频繁拉动窗帘带来的横向交变载荷，避免长期使用后支架出现松动偏移。针对不同的墙面材质，安装时可匹配对应规格的膨胀固件：混凝土墙面可选用塑料膨胀管搭配自攻螺丝，木质墙板与木工板基层可直接使用加长自攻螺丝锁附，空心砖墙与石膏板墙面则可搭配空心墙膨胀锚栓完成固定，只要安装孔位的基层承重满足要求，支架即可长期稳定承担杆体与窗帘的全部垂向载荷。

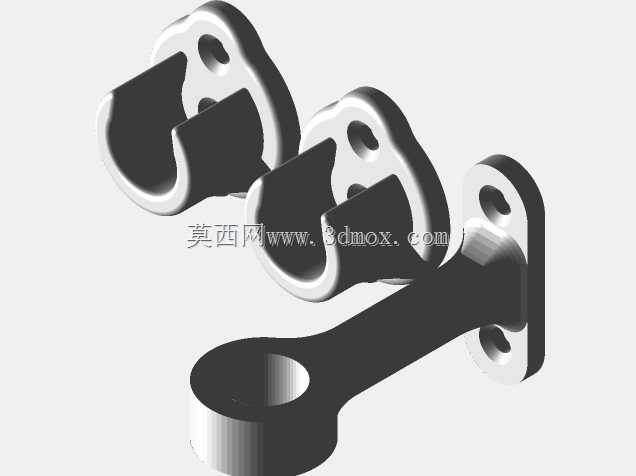

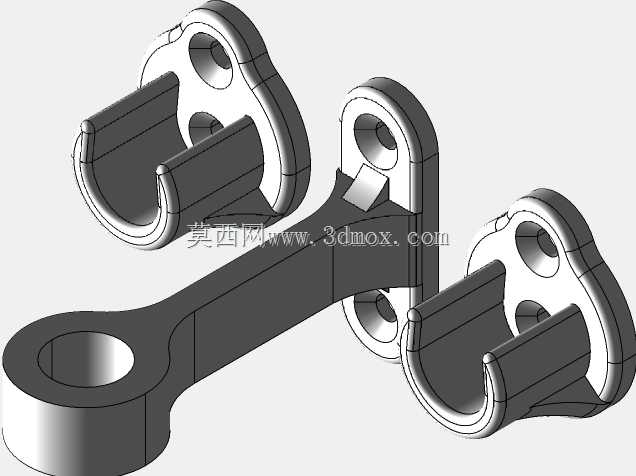

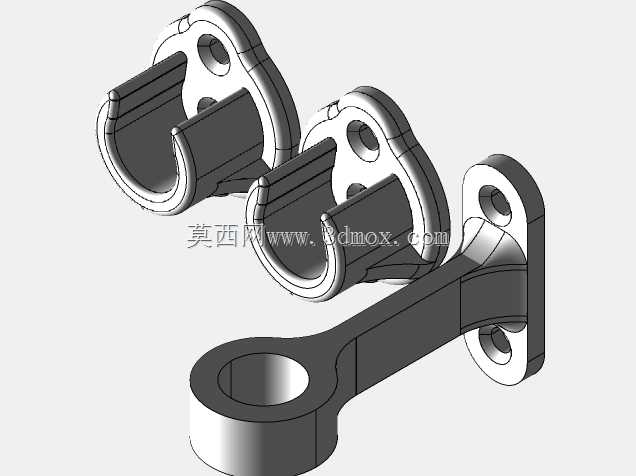

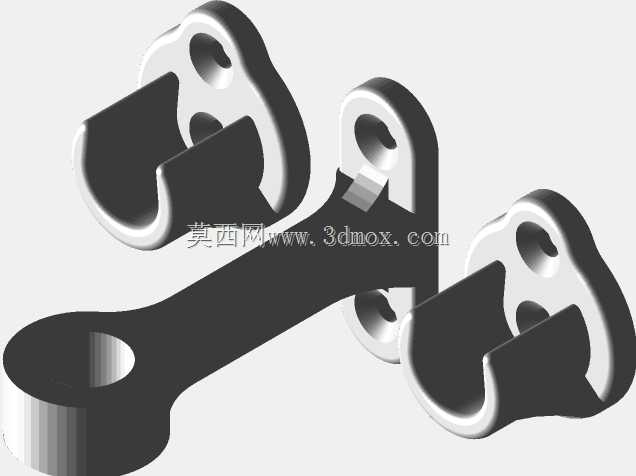

　　从三维建模的角度拆解该构件，建模时需优先锁定壁挂安装面为装配基准，所有承托位的同轴度、卡口开口尺寸都要与对应杆径的公差带匹配，既要保证杆体可顺利卡入，也要避免间隙过大导致杆体在承托位内出现旷量晃动。支撑臂的厚度与基板厚度可根据选用的加工材质做对应调整，若采用锌合金压铸成型，可适当减薄壁厚同时保留加强筋结构；若采用3D打印定制加工，则可适当增加壁厚提升整体结构强度，不同工艺下的结构参数调整，都可在该三维模型的基础上直接完成参数修改，无需重新从零绘制基础轮廓。
