航空涡轮风扇发动机剖面结构三维设计

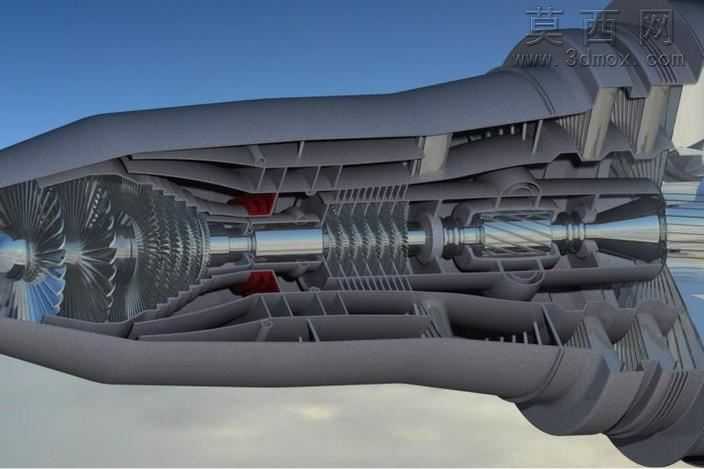

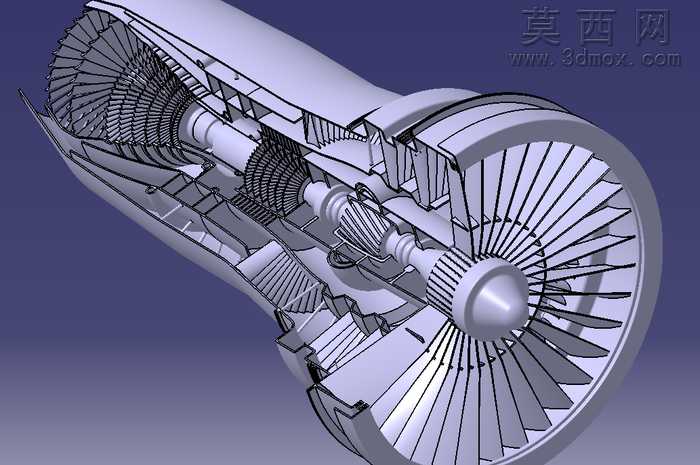

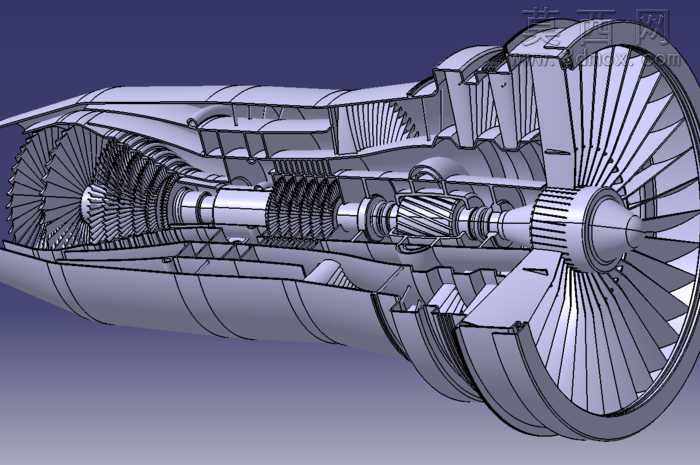

本作品为航空涡轮风扇发动机的全剖面三维建模成果，建模过程严格参照真实大涵道比涡扇发动机的结构比例完成，整体采用CATIA软件进行全参数化建模，各部件间保留完整的装配约束关系，可实现结构拆解与装配运动仿真。模型从进气道前端开始，依次还原了风扇叶片、低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮、尾喷管等核心功能段的内部结构，每一级压气机叶片均按照真实翼型曲率绘制，叶片与轮盘的榫卯连接结构做了精细化还原，未做过度简化处理。建模阶段针对不同部件的材质特性做了区分设置：机匣部分采用高温合金哑光金属材质，压气机与涡轮叶片采用抛光镍基合金材质，燃烧室区域添加了耐高温陶瓷涂层的材质表现，转动轴部分采用高强度结构钢的金属质感，各密封件、支撑结构也对应设置了符合工业实际的材质属性。渲染阶段采用半剖视角展示，通过环境光与定向补光结合的方式，清晰呈现发动机内部的气流通道走向与各级转子的排布逻辑，金属部件的反光、阴影参数经过反复调试，既保证结构辨识度，又还原工业部件的真实质感。设计过程中重点梳理了涡扇发动机的气路逻辑：外涵道气流与内涵道气流的分隔结构清晰可见，高压转子与低压转子的同轴嵌套结构做了准确还原，燃烧室的燃油喷嘴、火焰筒结构也做了细节刻画，可直观看到空气经多级压气机压缩后进入燃烧室与燃油混合燃烧，随后推动高低压涡轮转动、最终从尾喷口排出的完整动力传递路径。模型各部件均保留可编辑的参数化特征，支持后续修改叶片数量、压气机级数、涵道比等核心参数，可用于航空动力科普展示、发动机结构教学演示、相关产品方案验证等场景，整体结构无干涉问题，各转动部件的同轴度公差符合三维建模的精度要求，剖面切割位置经过反复调整，能够在单一视角下最大化展示内部核心结构，避免多余结构遮挡关键部件的展示效果。
