成型冷却压合生产加工设备结构设计

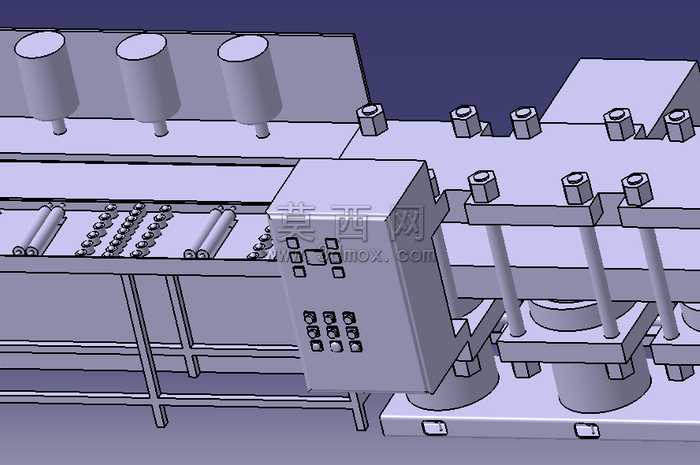

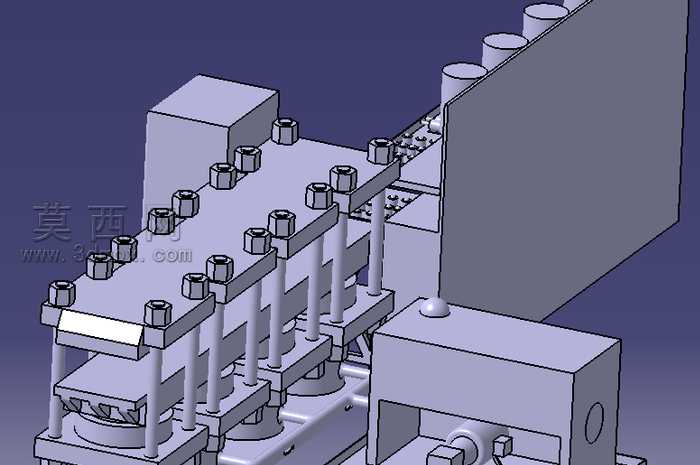

该三维模型为面向连续化生产的成型冷却压合加工设备，整体采用模块化的设计思路完成建模搭建，在三维建模过程中严格遵循工业生产设备的实际尺寸比例进行结构还原，通过参数化建模方式对各功能模块进行独立绘制后完成整体装配，确保各部件之间的装配关系清晰合理，无干涉错位问题。模型的材质渲染贴合工业设备的真实质感，主体机架部分采用哑光金属灰材质模拟冷轧钢板焊接机架的视觉效果，电控箱体部分做了细微的表面质感区分，顶部的储料罐体采用半哑光金属材质表现，输送辊道部分做了金属光泽的细微调整，紧固件螺栓、螺母部分单独做了金属高光处理，让整体模型的视觉层次清晰，能够直观区分不同功能部件。从结构设计来看，设备分为三个核心功能区段：左侧为工件输送上料区段，布置有多组平行输送辊道，辊道上设置有定位工装结构，用于待加工工件的精准输送与定位，确保工件能够准确送入后续加工工位；中部为设备的电控控制区段，集成了设备的操作控制箱体，箱体表面排布有控制按钮、状态指示灯等操作元件，用于设备的运行参数调整、启停控制与状态监控；右侧为核心的成型冷却压合作业区段，布置有多组垂直布置的压合执行柱，下方对应设置有成型模具工位，压合结构采用导柱导向设计，保证压合作业过程中的运动精度，同时该工位集成了冷却功能结构，能够在压合成型的同时完成工件的冷却定型，提升加工效率。设备的机架采用方管焊接框架结构，保证整体设备的结构刚性，各工位之间通过输送结构完成工件的自动流转，实现上料、压合成型、冷却定型的连续化作业，建模过程中对各运动部件的运动行程、装配间隙都做了合理的参数设置，既还原了设备的真实结构逻辑，也为后续的运动仿真、结构优化提供了准确的模型基础，整体模型结构完整，细节表现到位，能够清晰展现该类成型冷却压合设备的整体布局与核心工作原理。
