铝青铜复合枢轴铰接支撑结构

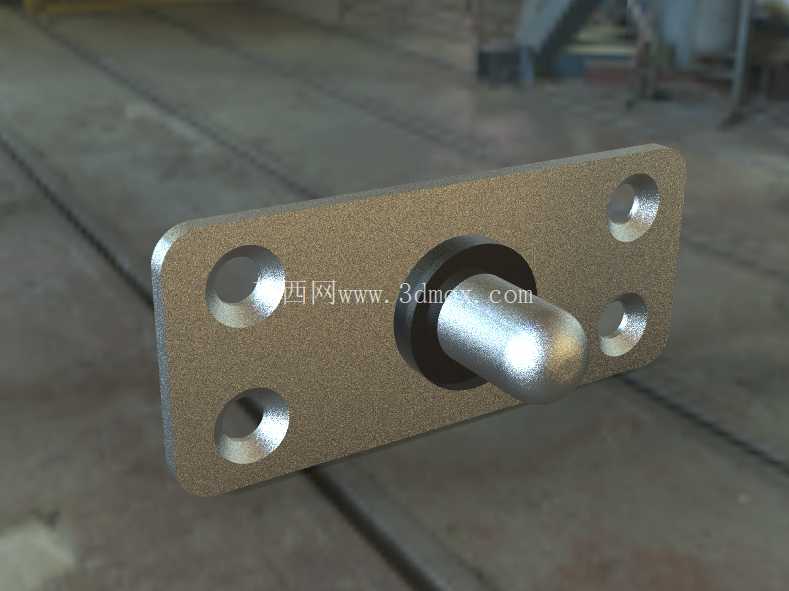

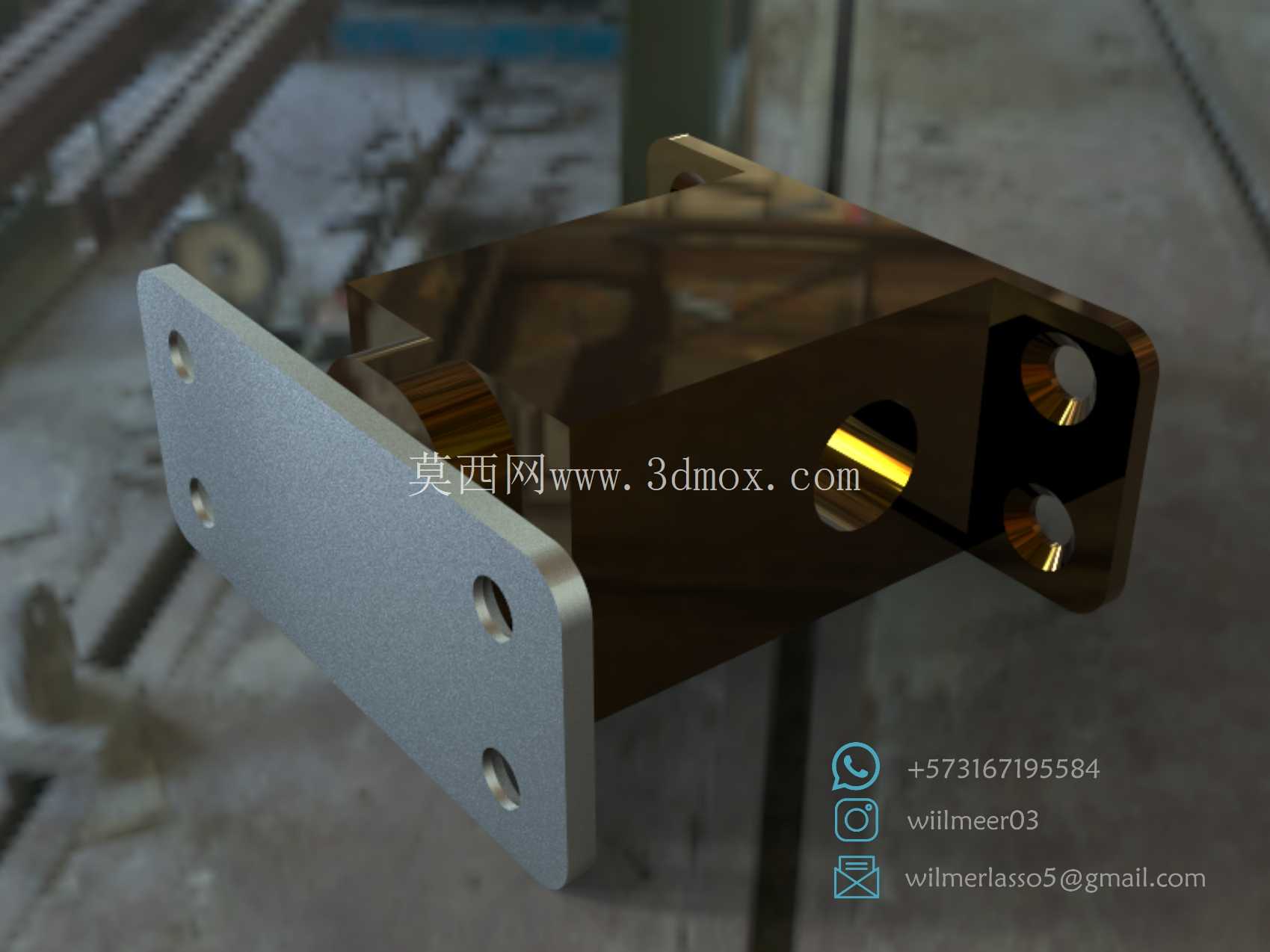

　　在重载铰接工况的设备布局里，这类铝青铜复合枢轴结构常出现在需要频繁往复摆动、同时承受径向载荷与一定轴向窜动力的连接部位，比如工程机械的连杆铰接端、自动化生产线的翻转机构支座、特种输送设备的摆臂连接位，区别于纯钢制枢轴的易咬合磨损问题，铝与青铜的材质搭配刚好匹配不同接触副的摩擦特性。从结构本身来看，安装法兰面采用铝合金材质，四个沉头安装孔沿法兰矩形轮廓对称分布，孔位公差设计时预留了0.2mm的装配调整间隙，避免安装面加工平面度误差导致的装配应力集中，法兰边缘做了R3的圆角过渡，既消除了机加工后的锐边毛刺，也能减少应力集中导致的法兰根部断裂风险，法兰厚度设计为8mm，在M6螺栓锁紧的工况下，能提供足够的压紧力支撑面，不会出现锁紧后法兰变形的问题。

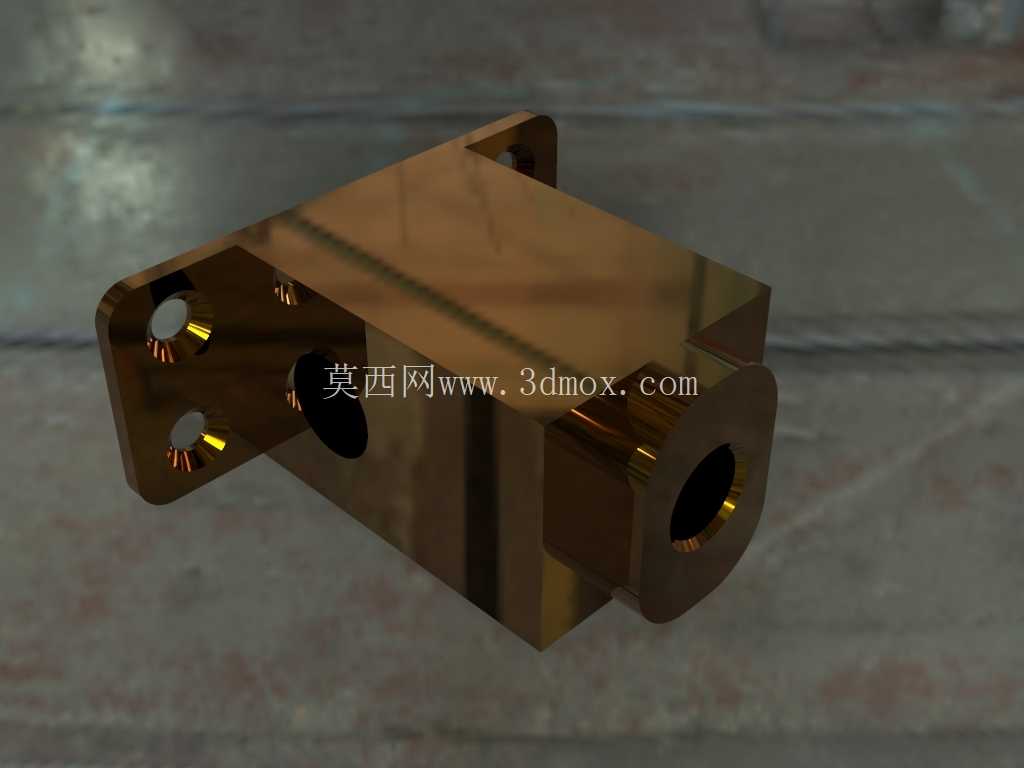

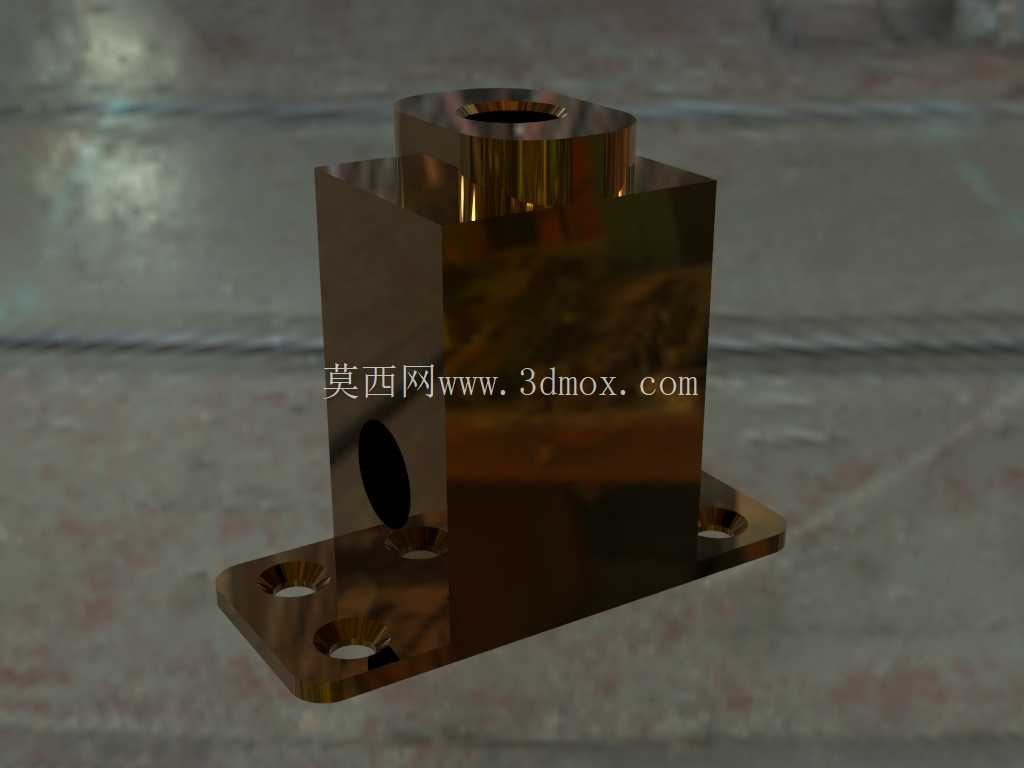

　　主体承载衬套部分采用锡青铜材质，内嵌在铝合金基座的安装腔体内，青铜材质的自润滑特性可以在无额外油脂润滑的工况下，保证枢轴转动时的摩擦系数稳定在0.1以下，避免长期转动出现的咬合抱死问题，衬套的内孔精度控制在H7级，与配套销轴的间隙配合量控制在0.02-0.04mm之间，既不会因为间隙过大出现摆动旷量，也不会因为间隙过小导致转动卡滞。主体腔体侧面开设的注油孔与观察槽，一方面可以在定期维护时补充润滑脂，延长铰接副的使用寿命，另一方面也能通过观察槽直观查看内部衬套的磨损情况，不用整体拆解结构就能判断磨损量，降低设备维护的拆装工作量。

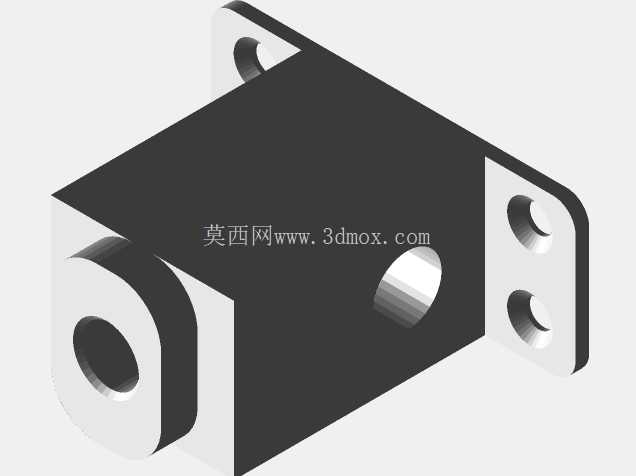

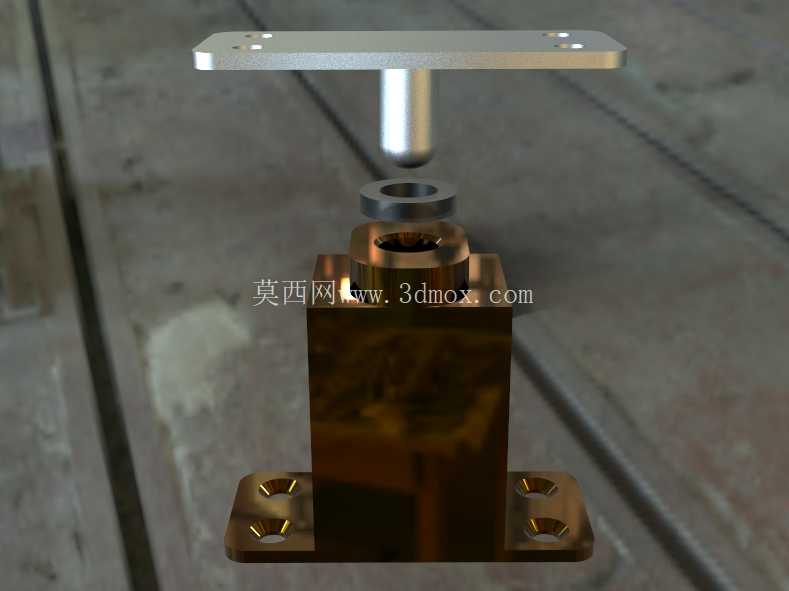

　　设计时特意将两种材质的结合面做了过盈压装的公差设计，过盈量控制在0.03-0.05mm，压装后在结合面边缘打了三个均布的定位销孔，防止长期往复转动时两种材质出现相对转动，导致配合面松动。安装边界方面，整个结构的总宽度控制在62mm，总高度为48mm，突出安装面的主体长度为55mm，在做设备整体布局时，只需要在安装板上预留对应四个螺栓孔的位置，同时预留出枢轴转动时的摆动空间即可，不会占用过多的设备内部安装空间，适合在紧凑的设备结构里使用。

　　这类枢轴结构的核心优势在于材质的搭配，铝合金的轻量化特性降低了整个铰接件的自重，比纯钢制结构重量降低40%左右，而青铜衬套的耐磨特性又保证了铰接部位的使用寿命，在中等载荷、摆动频率在每分钟10-30次的工况下，使用寿命可以达到纯钢制铰接件的3倍以上，同时因为铝合金的导热性更好，转动摩擦产生的热量可以更快通过法兰面散发出去，避免长期运转导致的衬套过热变形。在实际选型适配时，需要注意配套销轴的表面硬度要达到HRC40以上，表面粗糙度控制在Ra1.6以下，这样才能和青铜衬套形成最优的摩擦副匹配，如果销轴硬度过低，长期转动会出现销轴表面拉伤，反而会加速衬套的磨损。另外结构上的两个侧向通孔是用于安装轴向定位卡簧的，卡簧槽的深度设计为1.1mm，适配标准的轴用弹性挡圈，可以限制销轴的轴向窜动，避免设备运行过程中销轴脱出导致的结构失效。整个结构的棱角除了安装面的贴合部位，其余外露边都做了倒角处理，既方便装配时的导向对位，也避免安装维护时划伤操作人员。在做三维建模时，两种材质的结合面做了共面处理，没有多余的干涉面，装配时可以直接按照压装工艺顺序完成装配，不需要额外的修配工序，适合批量加工生产。
