千分尺标准包装集成定位工装结构

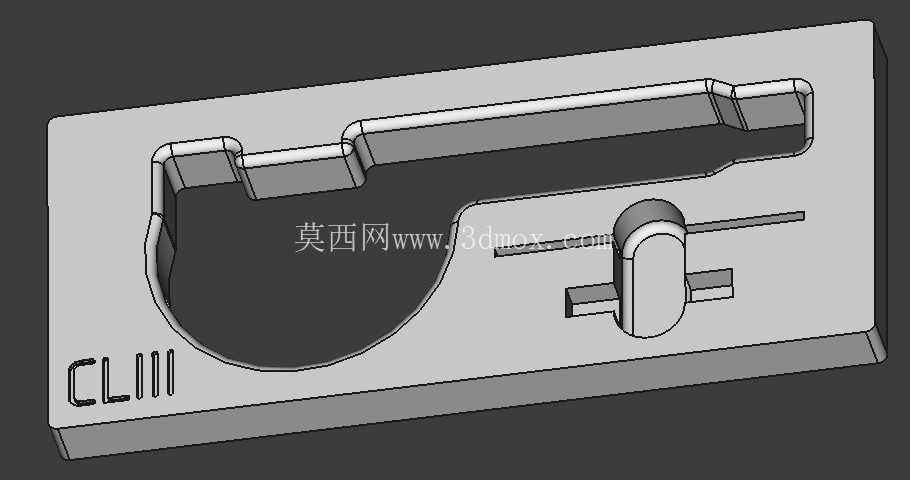

　　这套结构针对外径千分尺的出厂标准包装场景设计，核心解决千分尺在纸质或吸塑包装内的运输定位、配套检具同步收纳的实际问题，在量具生产的末端包装工序中，这类集成式定位基座能大幅减少包装环节的零件分拣动作，避免千分尺尺架、测微螺杆在运输过程中因晃动产生磕碰划痕，同时将出厂校准所需的标准量块、调整工具的收纳位直接集成在同一基座上，无需额外设计独立的配件收纳槽。从结构布局来看，基座主体采用平板式承载设计，主定位槽的轮廓完全贴合千分尺尺架的弧形外形，槽体边缘做了0.2mm的导向倒角，方便人工包装时快速将千分尺放入槽内，不会因为槽边与尺架的硬接触刮伤千分尺的烤漆表面；定位槽的深度设置为千分尺尺架厚度的三分之二，既保证放置后的侧向限位能力，又能让千分尺的握持部分高出基座平面，方便终端用户开箱时直接取出产品，不需要抠挖槽体边缘。

　　在主定位槽的侧方，专门设计了两个独立的窄槽结构，分别对应千分尺出厂校准用的标准量规、零位调整扳手的放置需求，两个窄槽的截面尺寸与对应配件的外形做了小过盈配合设计，配件放入后依靠塑料或纸质基材的轻微弹性卡紧，不会在运输翻转时从槽内脱落，不需要额外添加胶带固定配件，减少包装耗材的使用。基座表面刻印的CLIII标识对应千分尺的精度等级标识位，包装时不需要额外粘贴精度等级标签，直接通过基座上的模压标识就能快速区分不同精度等级的千分尺包装，避免不同规格产品混装。

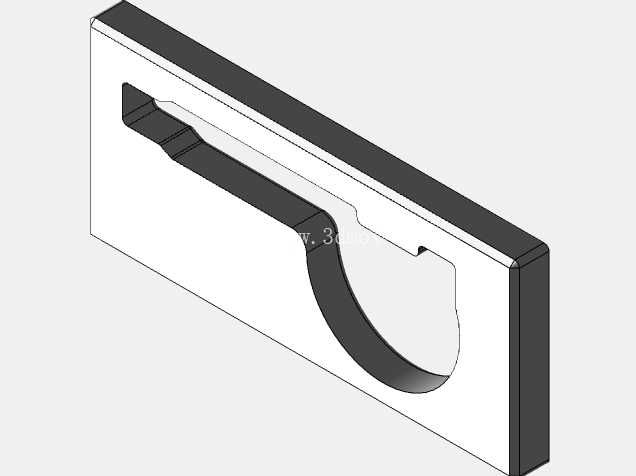

　　从安装边界来看，整个基座的外形尺寸完全适配标准的瓦楞纸内盒尺寸，基座的四个边角做了R3的圆角处理，能顺利滑入内盒不会卡滞，基座底部没有设置突出的定位柱，可直接平放在包装盒底，不需要在内盒上额外开设避让孔，适配现有常规量具包装的通用内盒规格，不需要为了这套工装重新开模制作包装盒，能直接对接现有包装产线的工序流程。在设计思路上，这套结构没有采用传统的分体式泡棉定位方案，而是将所有定位功能集成在单一平板结构上，减少了包装时的配件组装数量，传统泡棉定位需要分别粘贴尺架泡棉、配件泡棉，至少需要3个独立的泡棉件，而这套集成基座只需要一个零件就能完成所有定位功能，能将单套产品的包装工时降低40%左右。

　　槽体的壁厚设计均匀，不管是采用吸塑工艺还是纸质模压工艺生产，都能保证成型后的尺寸一致性，不会出现局部壁厚过薄导致的定位槽变形问题；主定位槽的弧形轮廓与千分尺尺架的间隙控制在0.3mm以内，既保证放入时的顺畅度，又能限制千分尺在槽内的转动和窜动，避免运输过程中测微螺杆与包装盒内壁碰撞导致的零位偏移。侧方的量规放置槽特意设置在靠近千分尺测微螺杆的位置，用户开箱后可以直接取出量规完成千分尺的零位校验，不需要在包装盒内翻找配件，符合量具产品的使用操作逻辑；调整扳手的放置槽宽度与扳手的扁方尺寸匹配，放入后扳手的操作端高出槽面2mm，方便用户用手指捏住取出。整个基座的平面度控制在0.5mm以内，放置在包装盒内不会出现翘曲顶起盒盖的问题，基座的边缘没有尖锐的飞边结构，避免包装操作时划伤工人手部，也不会刮破包装盒的纸面。
