R-PDSO-G8封装电子元器件三维建模设计

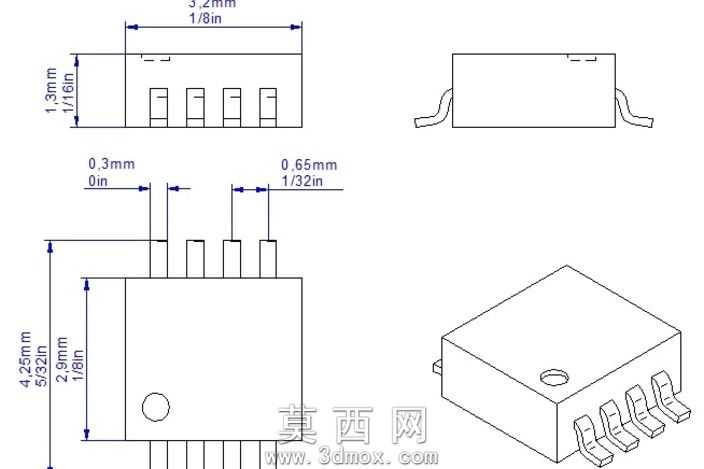

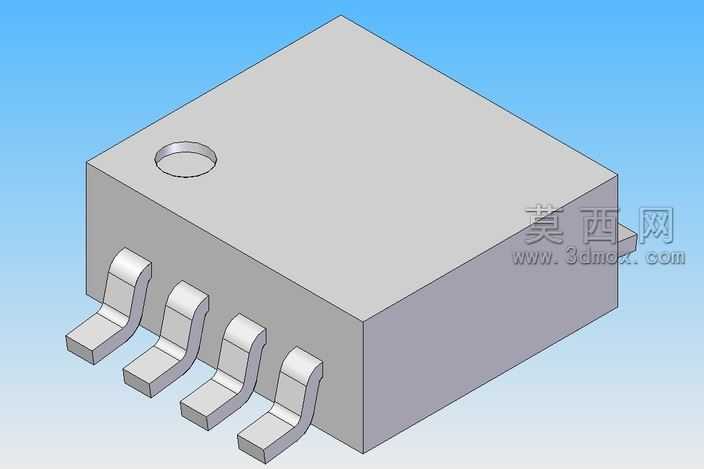

本作品为R-PDSO-G8规格贴片式电子封装的三维建模成果，建模过程严格参照PCA9306器件的官方封装规范开展，全程以工业级建模精度为核心要求，还原该类表贴半导体封装的全部结构细节。建模初期先梳理该封装的核心尺寸参数，包括本体长宽高公差范围、引脚共面度要求、引脚间距标准值、定位标记的尺寸与位置，确保所有结构尺寸符合行业通用的封装规范，可直接用于PCB布局的干涉校验、焊接工艺仿真等工程场景。建模阶段采用实体建模与曲面建模结合的方式，先构建封装的主体塑封基体，基体部分采用哑光灰色工程塑料材质渲染，还原真实环氧塑封料的质感，表面做细微的磨砂质感处理，避免过度光滑导致的渲染失真，基体顶部的圆形定位标记做凹陷处理，深度与直径严格匹配 datasheet 标注参数，用于生产过程中的器件方向识别。引脚部分是建模的核心重点，该封装为8引脚鸥翼型表贴结构，建模时逐一还原每根引脚的弯折弧度、引脚厚度、焊端宽度与长度，引脚材质设置为哑光锡金属质感，还原表贴器件引脚镀锡层的真实视觉效果，同时严格控制引脚与基体的连接位置，保证每根引脚的伸出长度、弯折角度完全一致，还原真实器件的引脚共面度特征，避免出现引脚高低差、角度偏差等不符合实际生产要求的问题。渲染阶段采用浅蓝色渐变背景，搭配柔和的侧上方主光源与底部补光，清晰呈现封装的立体轮廓与引脚结构细节，阴影参数调整至柔和自然的状态，既突出结构层次又不会遮挡关键细节。整个建模过程兼顾结构准确性与视觉还原度，所有结构特征均符合该类小型表贴封装的实际生产形态，无多余的冗余结构，也未遗漏定位标记、引脚弯折等关键设计细节，可用于电子类教学演示、PCB设计辅助参考、焊接工艺模拟等多个场景，模型结构规整，特征参数清晰，能够直观展现R-PDSO-G8封装的完整外形与结构特点。
