48引脚VFQFN暴露焊垫封装结构

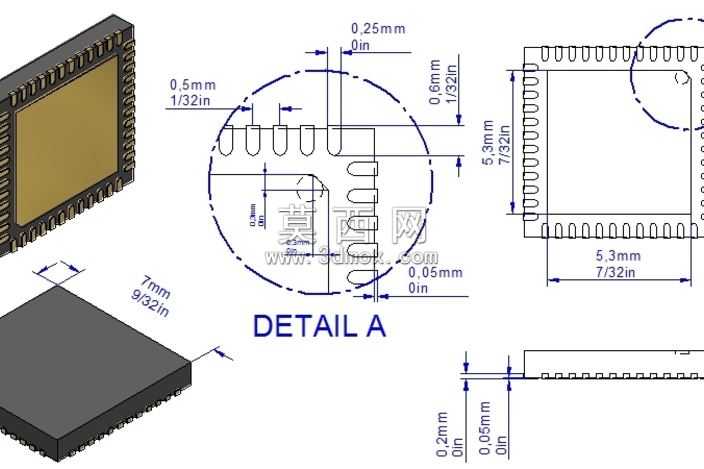

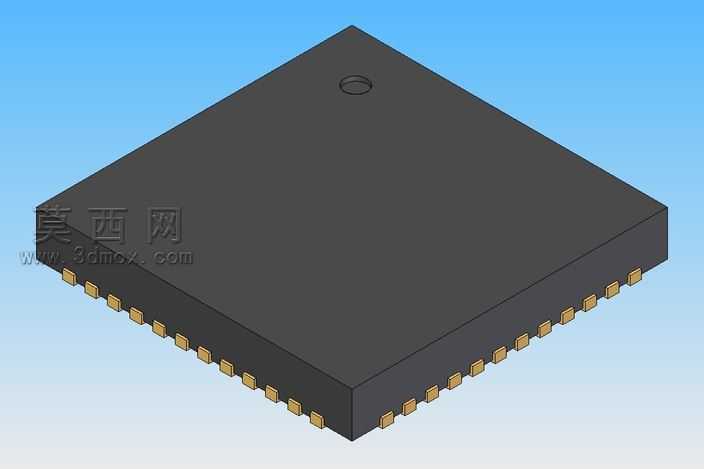

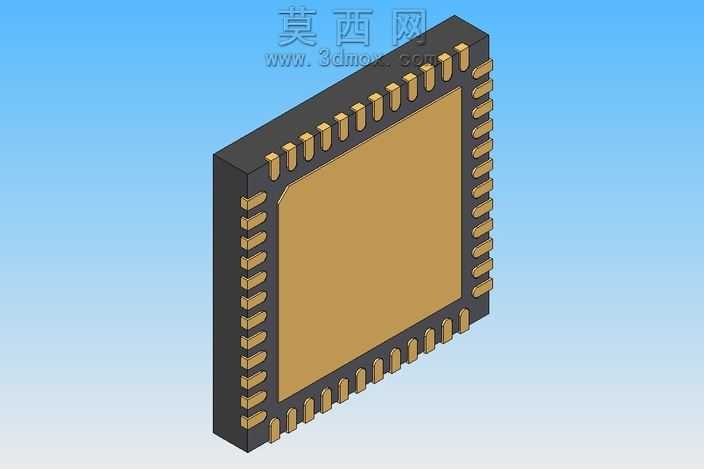

本模型为48引脚VFQFN暴露垫7x7mm规格的半导体封装三维建模成果，建模过程严格遵循JEDEC相关封装标准，以1:1比例还原实物的尺寸与结构特征。建模阶段首先以7mm×7mm的正方形基底为核心基准，构建封装主体的黑色塑封实体，塑封部分采用哑光黑色工程塑料材质，表面做细微的磨砂质感处理，还原真实塑封料的视觉效果，同时在塑封体顶面一角精准定位直径0.5mm的圆形定位标记，该标记为贴片生产过程中的引脚识别对位基准，建模时严格保证其位置公差符合行业规范。引脚部分共设置48个侧面排布的镀金焊盘，沿塑封体四侧等距分布，每个焊盘的尺寸、伸出长度、相邻间距均按照VFQFN封装的标准参数设定，材质赋予亮金色金属材质，添加轻微的反光与粗糙度参数，还原镀金引脚的金属质感。底部中心的暴露散热焊垫是该封装的核心结构，建模时单独构建该铜质散热垫实体，尺寸匹配7x7mm规格对应的标准散热垫大小，材质赋予紫铜质感，与侧面引脚的金色做明确区分，同时在塑封体与散热垫、引脚的衔接处做细微的倒角处理，还原实际封装生产的工艺特征。渲染阶段采用浅蓝色渐变背景，搭配柔和的顶光与侧光组合，既清晰呈现封装整体的方正轮廓，也能突出侧面引脚的排列细节与顶面定位标记的位置，同时通过光影对比体现塑封体的哑光质感与金属部件的光泽差异。整个建模过程兼顾结构准确性与视觉还原度，可用于PCB封装库搭建、贴片工艺模拟、电子产品结构设计验证等场景，所有结构特征均符合实际量产封装的物理形态，无多余的简化或失真处理，能够精准匹配电路设计中的装配需求。
