剪叉式精密液压升降作业平台结构设计

　　这款剪叉结构的液压升降作业单元，在离散制造车间的物料转运、工装调平、工位辅助举升场景中适配性极强，区别于大吨位固定式升降台，它的结构紧凑度更高，底座安装边界控制在常规标准托盘尺寸范围内，不需要额外做预埋地基处理，直接通过膨胀螺栓固定在平整的硬化水泥地面即可完成部署，对于现有产线的工位改造场景十分友好，不需要大规模调整原有车间布局，也不需要破坏地面环氧层做基础施工，单台设备的部署周期可以控制在半个工作日以内。

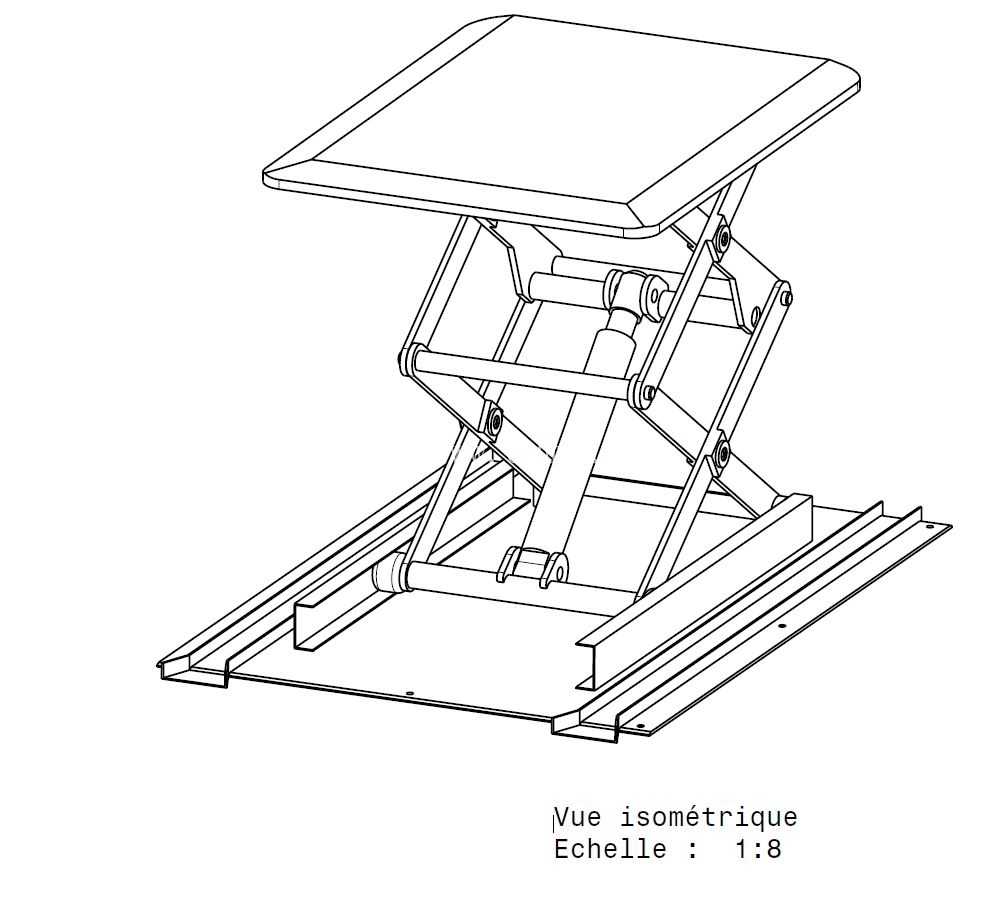

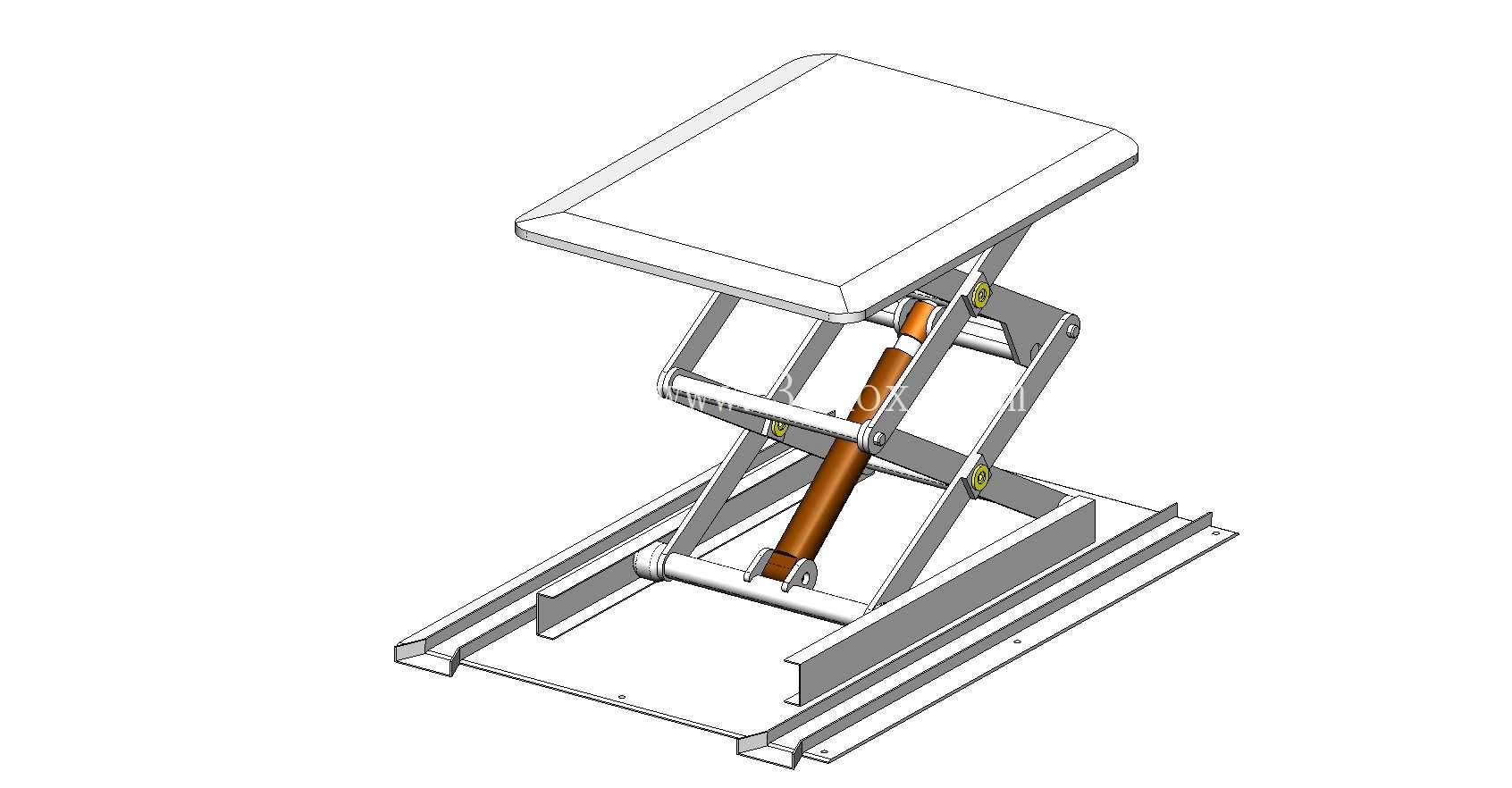

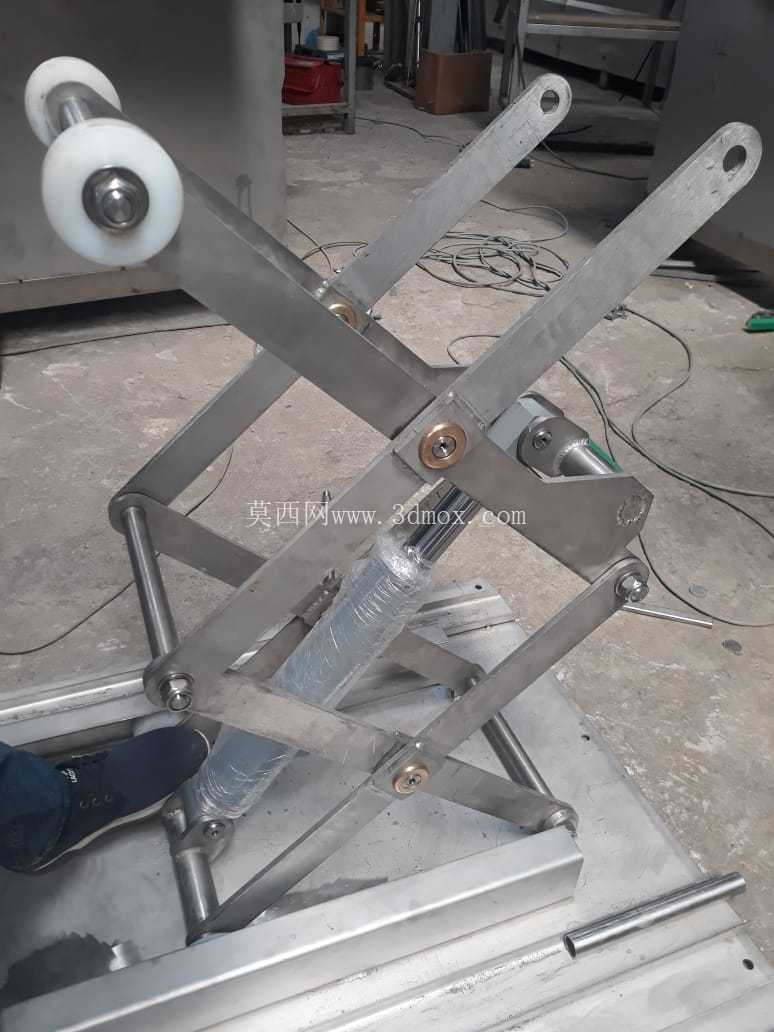

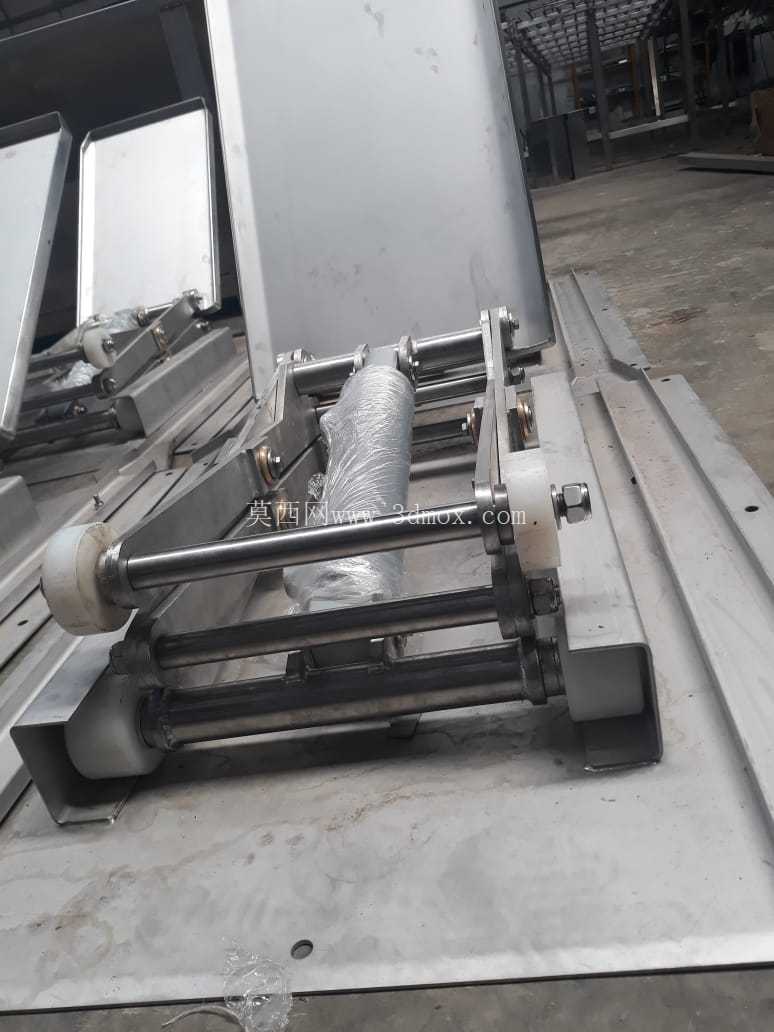

　　从结构受力逻辑来看，它采用单组双层剪叉臂作为核心承载构件，剪叉臂的铰接点全部采用带自润滑衬套的销轴连接，避免长期重载往复升降过程中出现铰接点卡滞、磨损量超差的问题，中间的驱动单元采用单根双作用液压油缸，油缸的两端铰接点分别布置在上下两层剪叉臂的交叉受力点附近，这种布置方式可以最大化利用油缸的输出推力，避免油缸出现偏载受力的情况，同时也能让升降过程的速度曲线更平缓，不会出现启动、停止阶段的冲击抖动，对于放置精密加工零部件、检测工装的场景来说，平稳性可以满足微米级检测工位的举升需求。

　　日常使用中，这类升降台常被布置在装配线的侧边，用来承托待装配的重型部件，作业人员可以根据自身的操作高度调整平台的升降高度，避免长期弯腰或者抬手作业带来的职业损伤，平台的台面边缘做了折弯翻边处理，既提升了台面的整体刚性，避免大负载下台面出现中部下凹变形，也可以防止台面上放置的工装、零件在升降过程中滑落，台面表面预留了标准化的T型槽安装位，可以直接搭配通用工装夹具使用，不需要额外在台面上钻孔攻丝，适配不同规格的工装快速装夹需求。

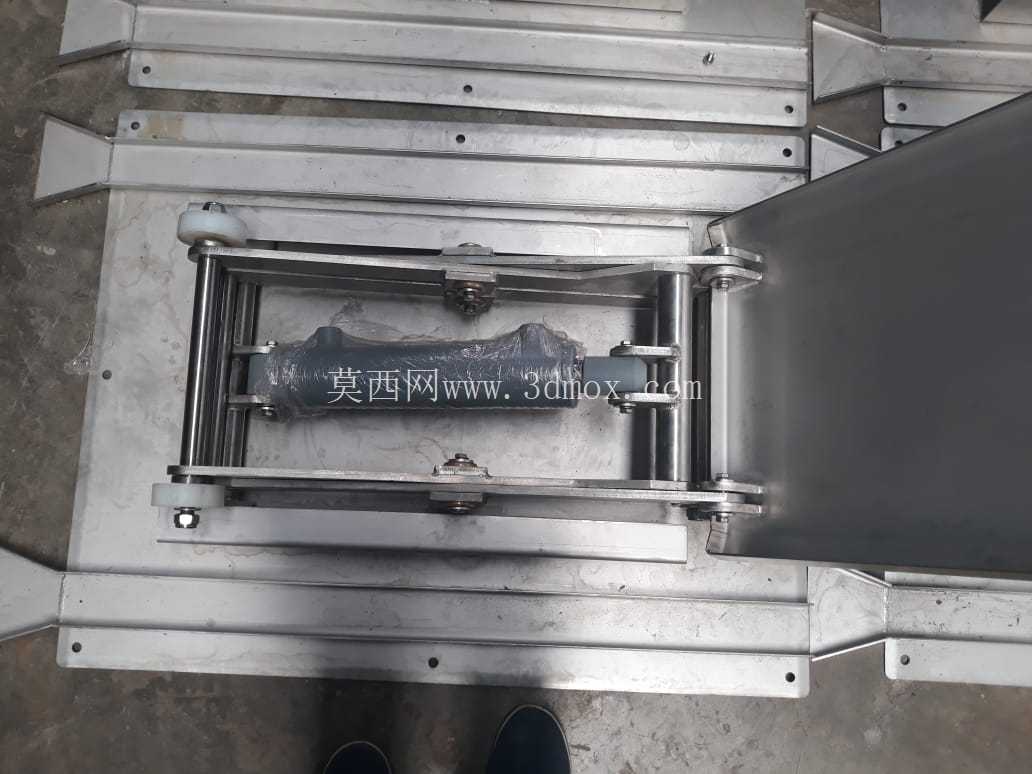

　　底座部分采用整体式焊接框架结构，底部的四个安装脚座做了加宽处理，接触地面的位置预留了橡胶减震垫安装槽，既可以抵消升降过程中产生的微小振动，也能避免设备运行时的硬接触划伤车间地面，底座内部预留了液压泵站的安装空间，整体式的布局不需要额外外接分体式的液压站，外接液压管路的长度控制在最短范围，减少了管路泄漏的风险点，日常维护时只需要定期检查铰接点的润滑状态、油缸的密封件磨损情况即可，维护点全部外露，不需要拆解主体结构就能完成常规保养操作。

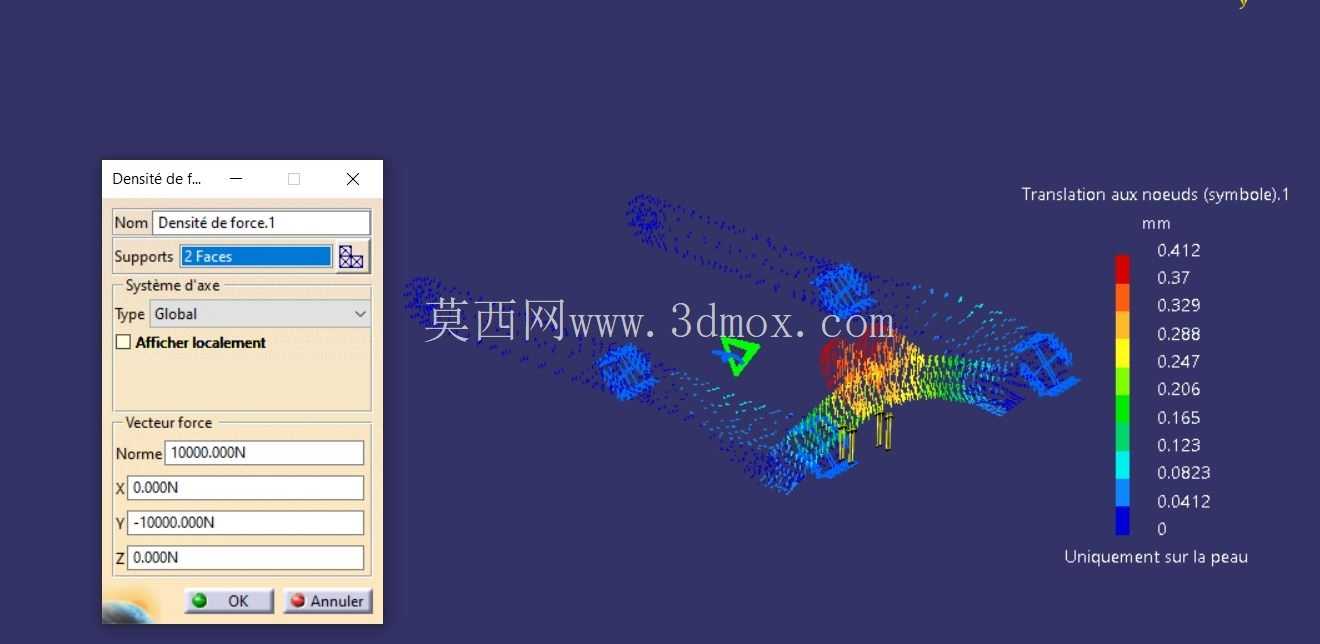

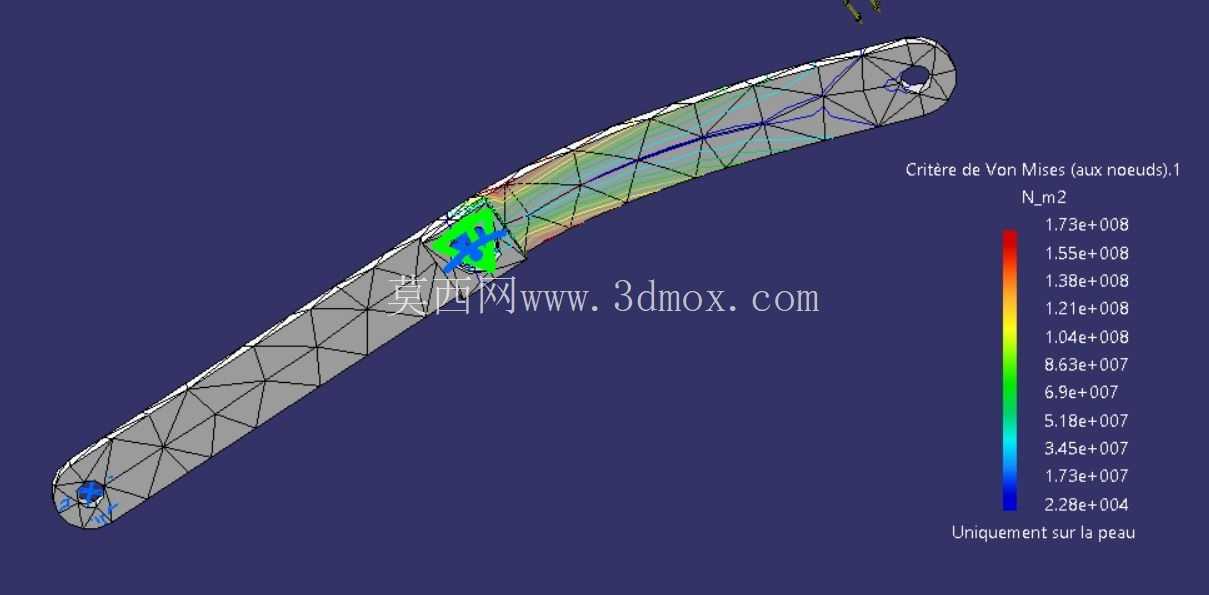

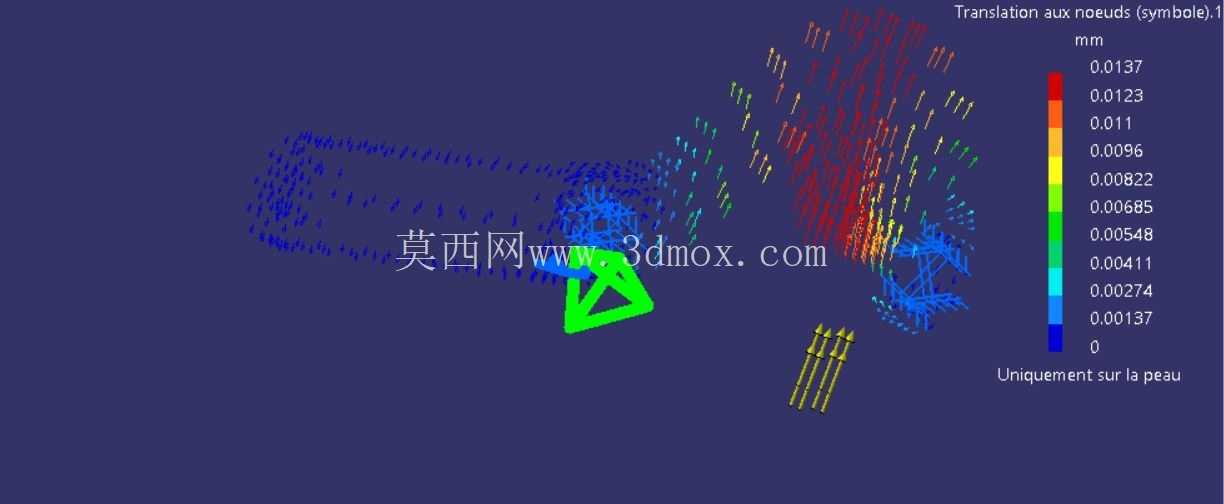

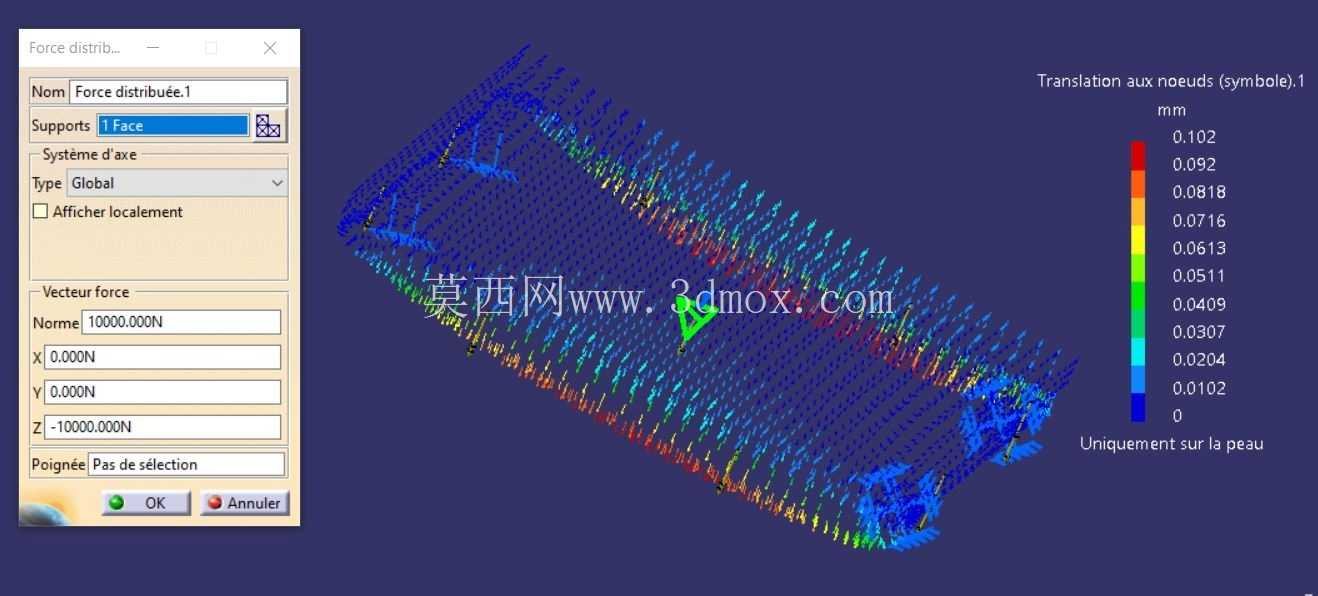

　　从设计的冗余度来看，剪叉臂的板材选用了高强度结构钢，通过有限元受力校核，在额定负载工况下，剪叉臂的最大变形量控制在千分之一以内，完全满足长期重载使用的刚性需求，油缸的推力选型预留了1.5倍的安全系数，即使出现瞬时偏载的情况，也不会出现油缸推力不足导致的平台下坠问题，液压回路中配套了液压锁和溢流阀，当液压管路出现意外破裂时，液压锁可以瞬间锁死回路，让平台保持在当前高度不会快速下落，充分保障作业人员的操作安全，溢流阀则可以在负载超过额定值时自动卸荷，避免油缸超压工作导致密封件过早损坏。

　　在安装边界的适配性上，这款升降台的最低闭合高度控制在200毫米以内，即使是在空间高度受限的低矮车间内，也不会因为设备自身高度过高影响使用，最大升降行程可以达到闭合高度的两倍以上，完全覆盖常规工位作业的高度调整范围，平台的长宽尺寸可以根据实际的工位需求做同比例缩放调整，核心的剪叉铰接点位置、油缸安装角度的参数逻辑可以直接复用，不需要重新做整套的受力校核，对于做非标工位设备定制的结构工程师来说，这套模型的参数化程度很高，调整尺寸时只需要修改对应的草图参数就能快速生成适配不同场景的改型方案，大幅缩短非标设计的周期。

　　不同于市面上常见的轻型电动升降台，这款液压驱动的剪叉结构在承载能力、运行平稳性、长期使用可靠性上都有明显优势，尤其适合机械加工车间、装配检测工位、仓储物流的小件货物举升场景，不会像丝杆驱动的升降台那样长期使用后出现丝杆磨损间隙过大、升降卡顿的问题，液压驱动的固有缓冲特性也能更好的吸收升降过程中的冲击载荷，延长设备整体的使用寿命。
