小型台式手动精密液压压力机结构设计

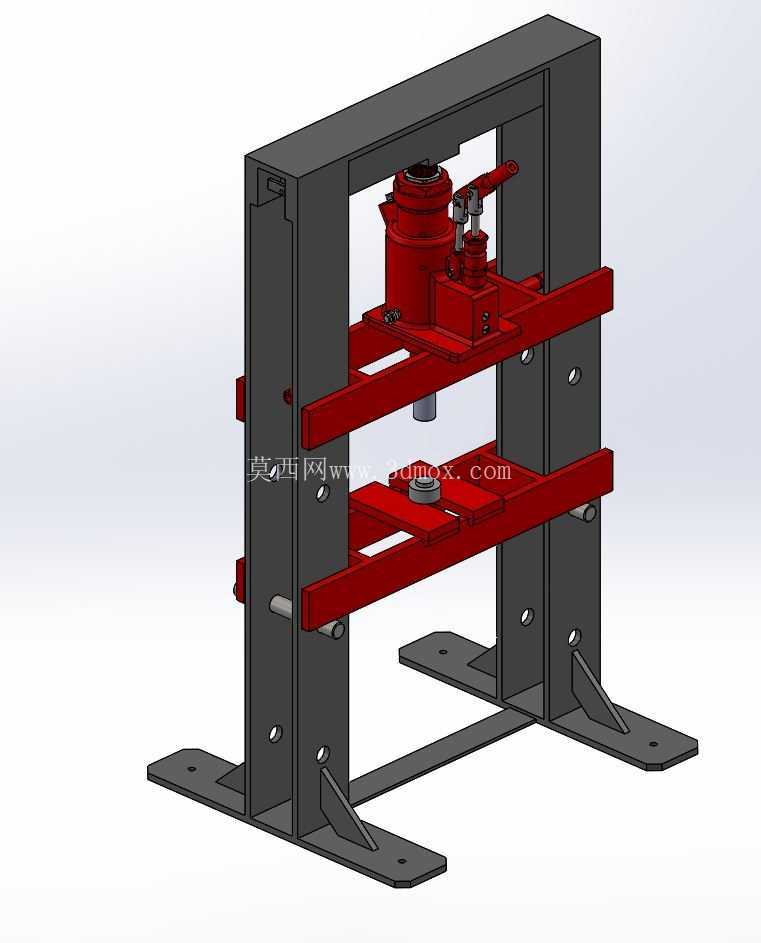

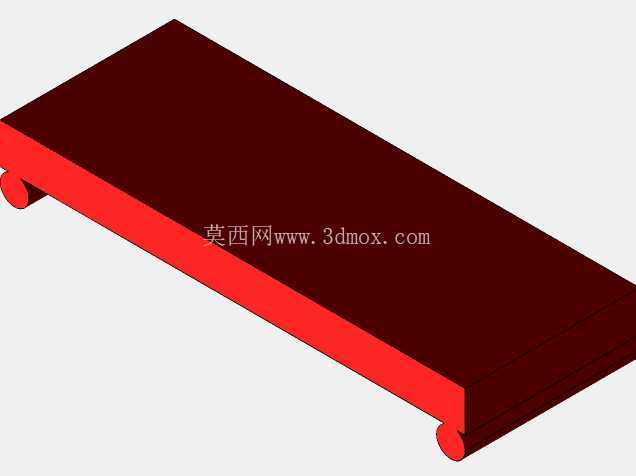

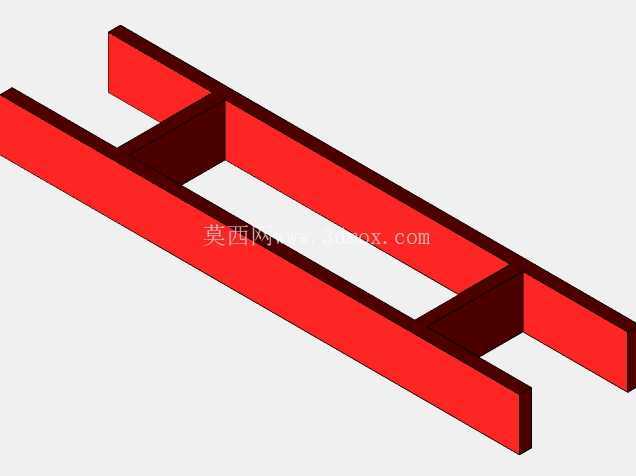

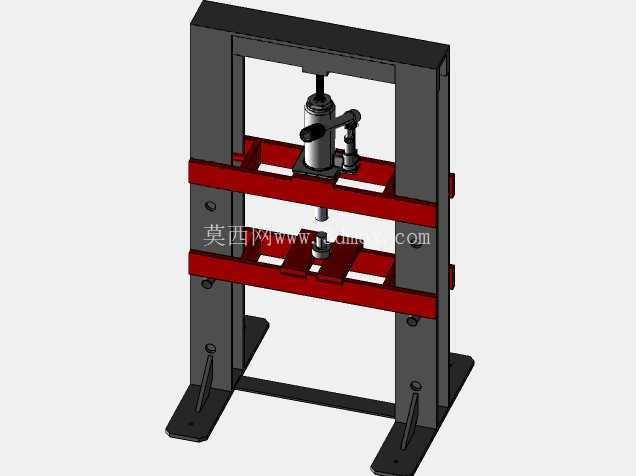

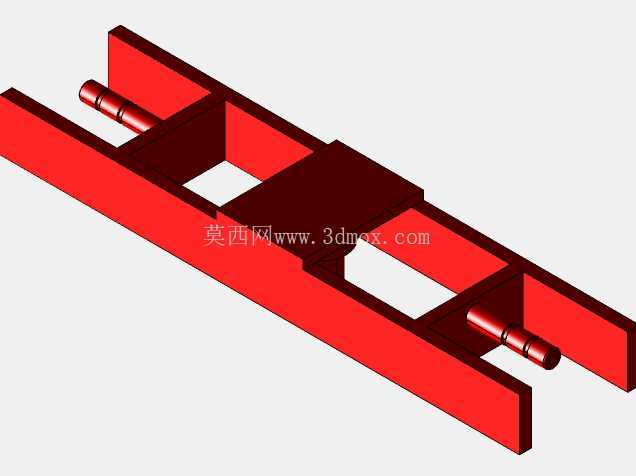

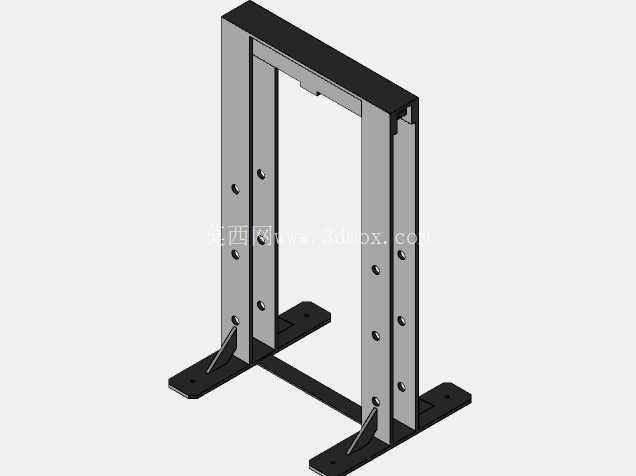

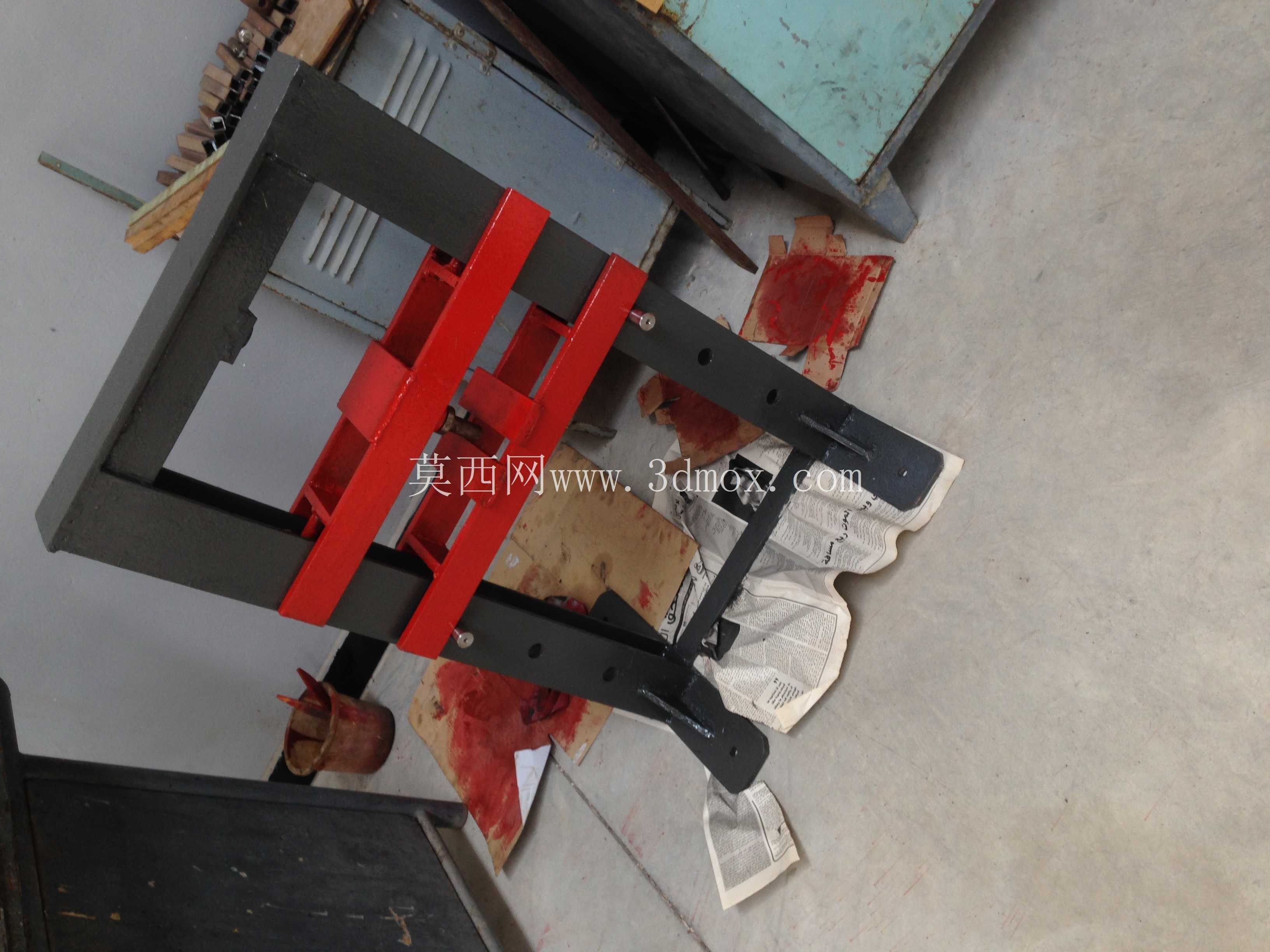

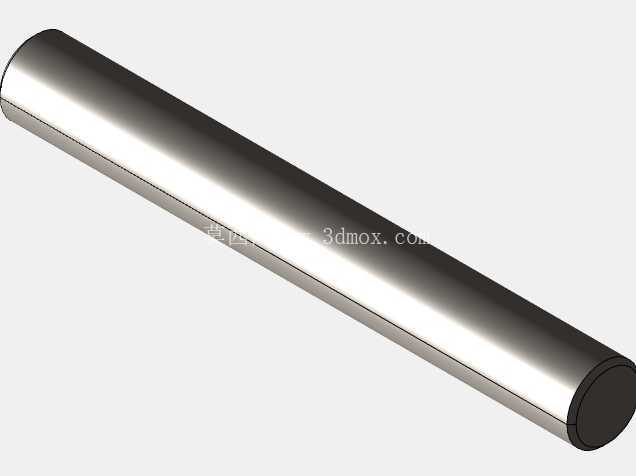

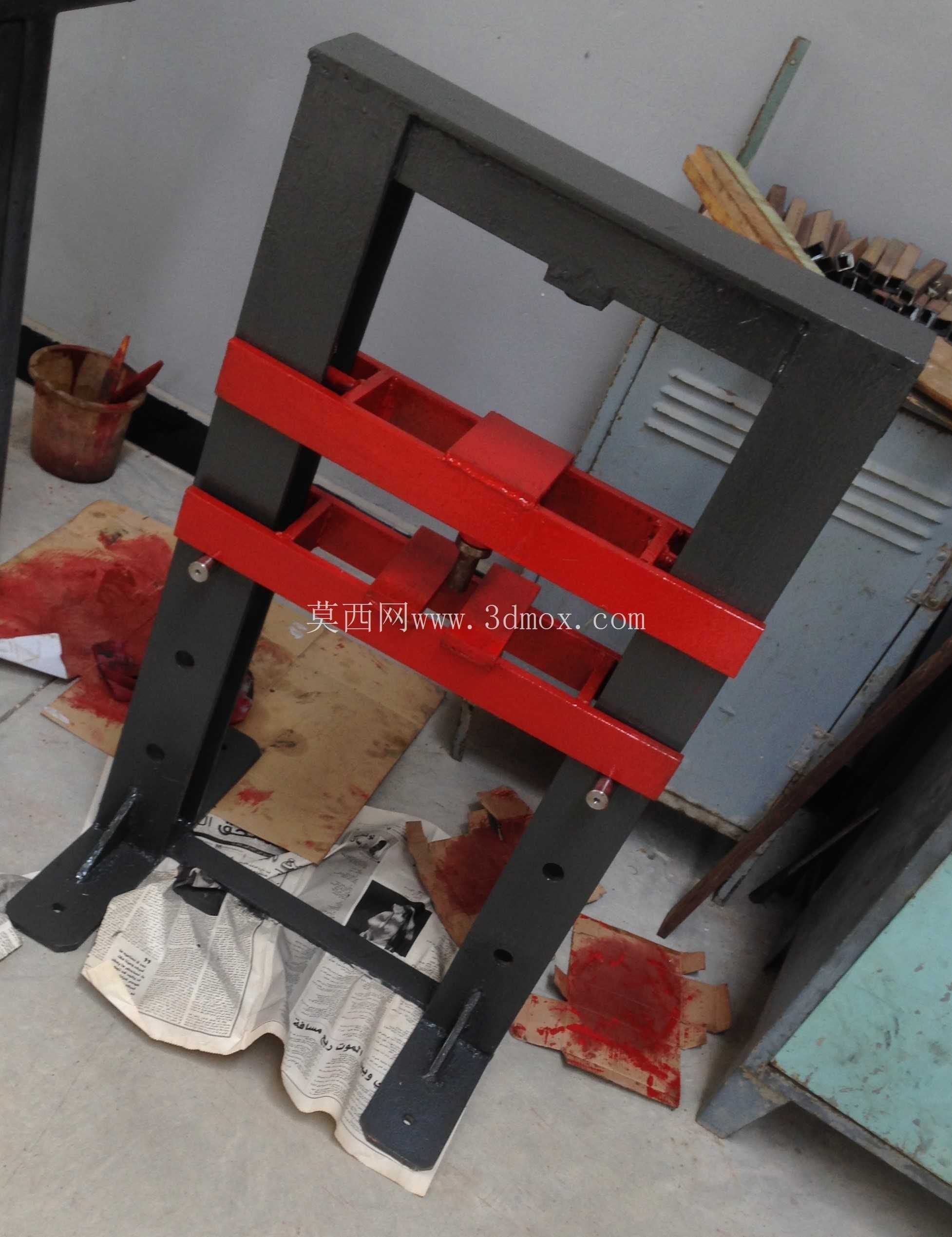

　　这款手动液压机的结构设计，核心面向小批量零部件加工、机修工位、五金维修场景的压装作业需求，可覆盖轴承压入、销钉铆接、小型工件校直、薄板材冲裁、零件拆装等多类工况，相比大型液压设备占地更小，无需外接动力源，适合零散作业、工位辅助加工的使用场景。整体框架采用双侧立式板焊结构，两侧竖板作为主要承力构件，底部通过带安装孔的地脚板与安装基准面连接，地脚板与竖板之间增设三角加强筋，抵消压装作业时的侧向弯矩，避免框架受力后出现开口变形；上下两层横向滑动横梁通过导向销与两侧竖板的导向孔配合，可根据待加工工件的高度调整作业空间，上层横梁集成手动液压动力单元，压头垂直向下输出压力，下层横梁作为工件承载平台，表面预留通用工装安装孔位，可适配不同的压装夹具。

　　设计过程中优先考虑手动操作的力传递效率，液压单元的手动摇杆布置在框架前侧偏右位置，操作时站立在设备正前方即可完成压头升降的控制，摇杆的力臂长度经过匹配，额定压力下单手操作即可完成压合作业，无需额外施加过大的操作力；压头与液压柱塞采用可拆卸连接结构，可根据作业需求更换平压头、V型压头、冲裁头等不同工作端头，拓展设备的适用范围。安装边界方面，设备底部地脚板的安装孔采用长圆孔设计，可适配地面或工作台面的安装孔位偏差，降低安装时的对位难度；整体框架的宽度控制在常规工作台可容纳的尺寸范围内，无需专门做地基固定，通过螺栓锁紧在重型工作台面即可满足使用要求，设备总高度适配成年人站立操作的舒适高度，压头行程覆盖常规小型零部件的压装高度需求，不会出现行程不足无法作业的情况。

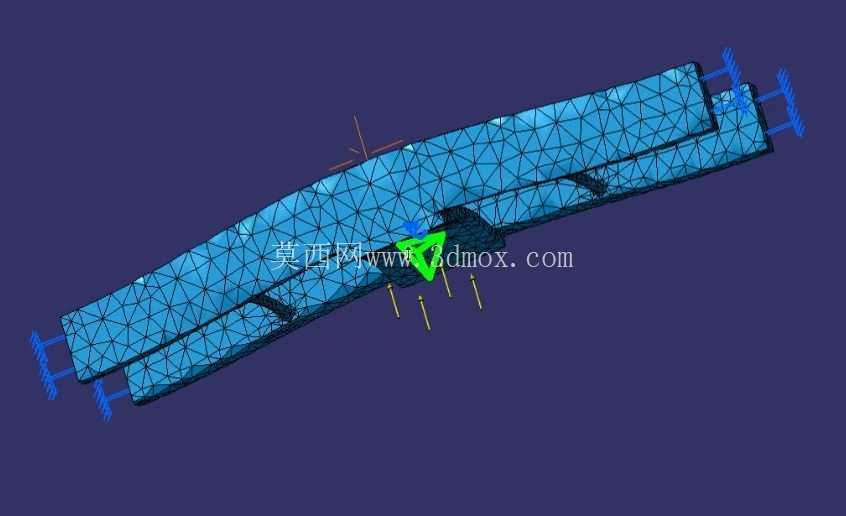

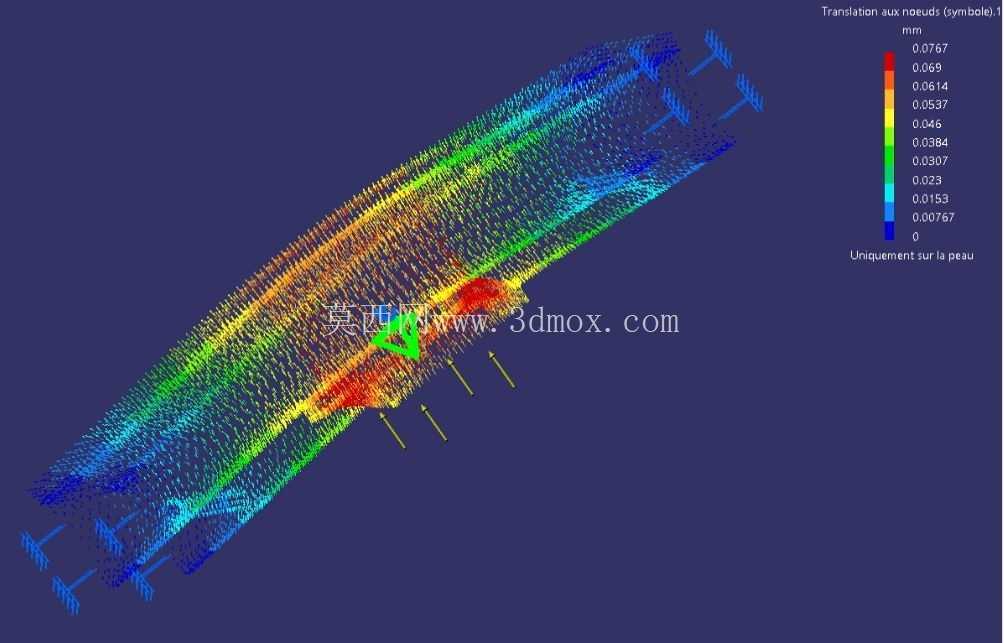

　　结构受力层面，两侧竖板的厚度经过受力校核，在额定输出压力下竖板的最大变形量控制在机械加工允许的精度范围内，保证压头下压时的垂直度，避免压装过程中出现偏载导致工件或压头损坏；横梁与竖板的导向配合采用间隙配合，既保证横梁上下滑动的顺畅性，又不会出现过大的配合间隙导致压头偏移，液压单元与上层横梁采用螺栓刚性连接，柱塞与压头的同轴度通过加工精度保证，减少压装时的侧向力。

　　实际使用中，这类小型手动液压机可替代大型压机完成小吨位的压装作业，不需要接入电源或液压站，移动和部署都更加灵活，在五金维修车间、小型机械加工坊、职业院校实训工位都有广泛的使用需求；设计时也考虑了维护便利性，液压单元的注油口、卸压阀都布置在易操作的位置，日常补充液压油、调整卸压压力不需要拆解框架结构，降低后期维护的工作量。框架的表面处理采用喷塑工艺，既可以避免长期使用出现锈蚀，也能提升设备的外观整洁度，所有连接螺栓都采用标准件，后期更换配件无需定制，降低使用成本；承载平台的表面做了平面度处理，放置工件时不会出现倾斜，保证压装作业的精度，对于小尺寸零件的精密压装作业，可在平台上加装定位夹具，进一步提升压装的位置精度。
