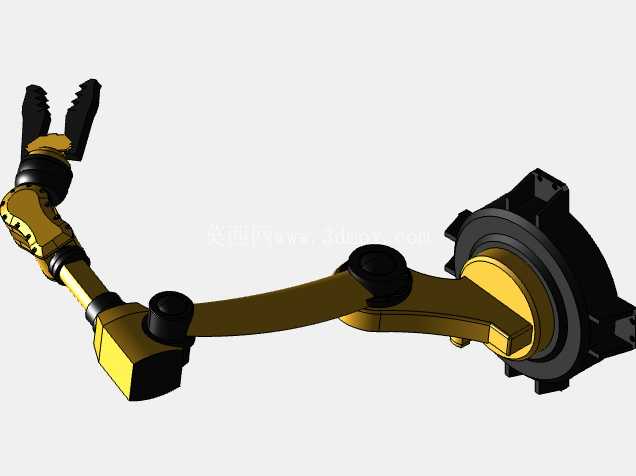

多自由度关节型工业夹持机械臂结构

　　这款关节型夹持机械臂的结构设计，核心围绕工业现场多工位柔性作业需求展开，从基座安装端到末端执行器的每一段连杆长度、关节转角范围都经过实际作业场景的适配校核。基座采用法兰式安装结构，安装孔位按照通用工业机器人基座标准排布，可直接固定在生产线工位的钢制安装平台、移动AGV搭载平台或者焊接变位机的侧边支架上，安装边界预留了足够的管线排布空间，避免关节转动时拉扯内置的动力线缆与信号控制线。

　　大臂与基座连接的腰转关节采用大直径交叉滚子轴承支撑，可承受大臂伸展时的倾覆力矩，满足工位间大半径范围的作业覆盖需求，大臂与小臂连接的肘关节、小臂与腕部连接的腕关节均采用模块化关节设计，每个关节的转动副都预留了密封结构安装位，可适配焊接、搬运、装配等不同工况下的防尘防焊渣需求。末端搭载的夹持式执行器采用双指平行夹爪结构，夹指表面设计有防滑齿纹与V型定位槽，既可以夹持方形的工件料盒、带棱角的结构件，也可以稳定夹持轴类、管类的圆形工件，夹持行程覆盖常见的小型工业零件尺寸范围，无需频繁更换夹爪即可完成多品类工件的抓取作业。

　　从实际应用场景来看，这款机械臂可直接接入自动化生产线的上下料工位，完成机床加工件的取放、装配线的零件转运、焊接工位的工件夹持变位等作业，也可单独作为教学实训设备用于机器人运动学演示、轨迹规划实训。设计过程中优先考虑了关节运动的无干涉特性，在极限转角位置预留了机械硬限位与传感器安装位，避免调试过程中出现关节过转撞坏结构的问题，所有连杆的壁厚都经过刚度校核，在满负载夹持工况下，小臂末端的形变量控制在作业精度允许范围内，不会因为连杆形变导致工件定位偏差。管线采用内置式排布设计，所有线缆从基座内部穿入，沿着连杆内部的走线槽延伸至各个关节与末端执行器，避免外部走线在复杂工业现场被工件剐蹭、被焊渣烫损，同时也让整体外观更加简洁规整。

　　腕部关节设计了三个自由度的转动结构，可调整末端夹爪的俯仰、偏摆与回转角度，在狭窄的设备内部作业时，可灵活调整夹爪姿态，避开周边的设备结构干涉，完成设备内部的零件取放、螺丝锁付等精细化作业。夹爪的驱动力传递路径经过优化，关节处的传动结构采用低背隙设计，重复定位精度可满足大部分工业装配、上下料场景的精度要求，不需要额外增加外部定位机构即可完成精准的工件对位。整体结构的零部件拆分充分考虑了加工与装配工艺性，大部分结构件采用常见的铝合金与钢制材料，可通过常规的铣削、车削加工完成，不需要特殊的加工工艺，装配时的定位基准统一，后期维护时可快速拆解更换磨损的关节衬套、密封件等易损部件，降低现场运维的成本与停机时间。在产线布局适配时，这款机械臂的作业半径可覆盖半径一米左右的圆形作业范围，安装时不需要占用过大的工位空间，可并排布置在流水线侧边完成多工位协同作业，也可倒挂安装在生产线顶部的机架上，节省地面的工位空间，适配不同的产线布局需求。
