机器人物料拾取暂存盒与L形导向构件

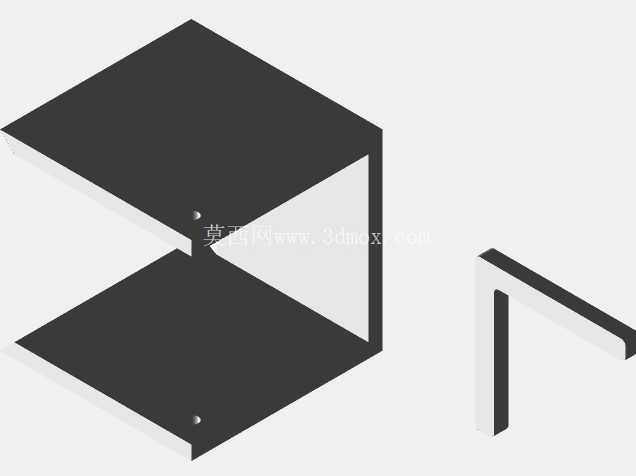

　　在厂内智能物流转运的机器人作业单元中，这类盒体与L形构件属于末端执行机构配套的物料承接组件，主要适配分拣类机器人的作业流程，当机器人末端拾取零散或规整的待转运工件后，会先将物料送入该盒体结构内做临时暂存，待累计到额定转运量或者触发转运信号后，再统一将盒内物料送入下一环节的运输中心接驳位，避免单工件反复转运带来的节拍浪费，也能防止小件物料在转运途中掉落卡滞。从结构设计逻辑来看，盒体采用上下分体式的敞口结构，上下两层板件通过侧边的连接结构形成半包围的容纳空间，没有做全封闭的侧壁设计，一方面是为了给机器人末端的拾取动作预留足够的操作空间，避免末端夹爪进出盒体时发生结构干涉，另一方面敞口设计也能方便运维人员快速清理盒内积存的碎屑、掉落的小零件，日常维护不需要拆解整个组件。

　　上下两层板的对应位置设置了定位凸点，安装时可以快速对齐安装孔位，不需要额外做对位调整，能缩短现场装配的调试时间，板件边缘做了小尺寸的倒角处理，避免工件进出或者人员操作时被锐边划伤，也能减少工件与盒体边缘碰撞产生的磕碰损伤。配套的L形构件属于导向定位部件，安装在盒体的出料侧位置，当物料从盒体向运输中心输送时，L形的垂直边可以对物料的移动路径做侧向限位，防止物料偏移预设输送轨迹掉出接驳位，水平边则可以作为承接面的延伸，缩小盒体与运输中心接驳台之间的间隙，避免小尺寸工件从缝隙处掉落。

　　从安装边界来看，盒体整体的安装基面需要保持水平，平面度公差控制在0.2mm以内，避免盒体倾斜导致物料堆积在边角位置无法顺利送出，盒体上方需要预留至少150mm的操作空间，满足机器人末端夹爪的升降行程需求，侧边距离周边的固定结构需要保留至少80mm的间隙，方便后期拆装维护。L形构件的安装位置需要与盒体出料边保持平行，平行度公差不超过0.15mm，构件的垂直边高度根据常转运工件的最大高度做匹配，一般设置为工件最大高度的1.2倍，既能起到有效的限位作用，也不会因为过高遮挡光电传感器的检测光路。

　　在实际应用场景中，这类组件常搭配轻型并联机器人或者水平多关节机器人使用，适配3C电子小件、五金小零件、塑胶组件等重量在1kg以内的物料转运作业，相比一体化的封闭式料仓，这种分体式的盒体加导向件的组合结构重量更轻，对机器人末端或者安装机架的负载要求更低，同时结构简单，加工成本低，出现磨损后可以单独更换损坏的板件，不需要整体替换，能降低运维成本。设计过程中没有设置多余的复杂结构，所有板件都采用常规的板材切割加工即可成型，不需要开模或者特殊工艺加工，加工周期短，适合小批量的项目定制需求，构件的连接孔位都设计为长圆孔形式，安装时可以根据现场的实际接驳位置做小范围的尺寸调整，适配不同规格的运输中心接驳台，不需要二次打孔加工。在功能验证阶段，这类结构需要通过连续1000次的物料拾取投放测试，确保物料投放时不会卡滞在盒体内部，出料时沿着L形导向件能顺利滑入接驳位，不会出现掉料、卡料的情况，同时板件表面做耐磨处理，长期与工件摩擦不会产生过多的磨屑污染作业环境，也能延长构件的使用寿命。
