发动机连接固定支架零件结构设计

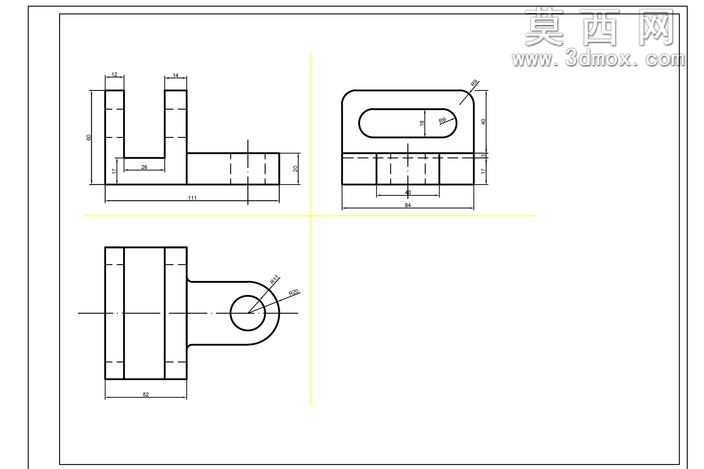

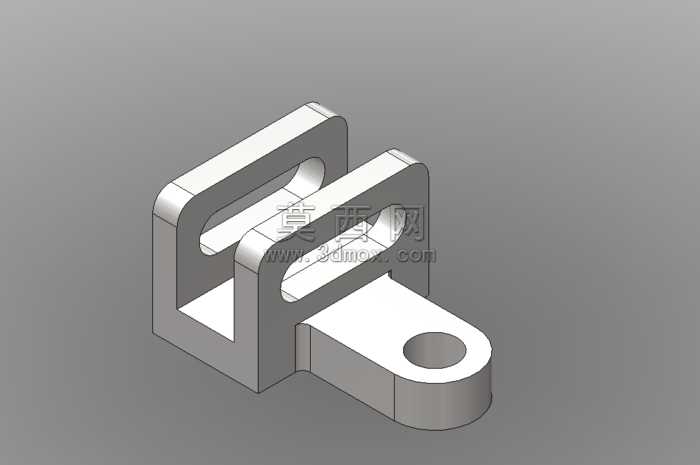

该零件为发动机配套的连接固定类支架结构，整体采用三维参数化建模方式完成构建，建模过程中优先以实体拉伸特征为基础，通过多次布尔运算完成主体轮廓的搭建，再对边角位置添加等半径圆角过渡，避免应力集中问题，提升零件实际使用中的结构强度。零件主体分为两个功能区域，上部为双U型叉状卡槽结构，卡槽内侧设置有弧形让位槽，用于匹配对应连接件的圆柱外形，保证装配时的贴合度，卡槽的侧壁厚度经过参数化校核，在满足承重需求的前提下尽可能缩减壁厚，实现零件的轻量化设计；下部为带单安装孔的延伸支耳结构，支耳末端做圆弧收边处理，安装孔的孔径与位置尺寸严格匹配发动机对应安装点位的公差要求，支耳与上部叉体的连接位置设置有加强过渡结构，避免连接处出现应力断裂风险。材质设定上选用发动机零部件常用的铸钢材质，渲染时赋予哑光金属质感，还原铸钢件经喷砂处理后的真实表面效果，同时通过环境光遮蔽效果凸显零件的结构层次感，清晰展示各部位的衔接关系。设计过程中充分考虑零件的实际装配场景，上部双卡槽用于卡接发动机对应管路或杆件结构，下部支耳通过螺栓穿过安装孔固定在发动机缸体预设点位，整体结构无冗余设计，各功能面的平整度、安装孔的同轴度、卡槽的开口尺寸均按照机械加工精度要求设定参数，确保模型可直接对接后续的工程图导出、数控加工编程等生产环节，同时建模过程保留了全参数化特征树，可根据实际装配需求快速调整卡槽间距、支耳长度、安装孔孔径等关键尺寸，适配不同型号发动机的安装需求。
