四旋翼警用侦察无人机结构设计方案

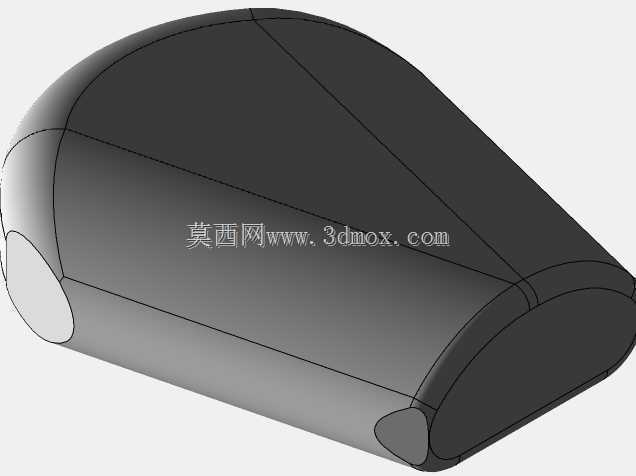

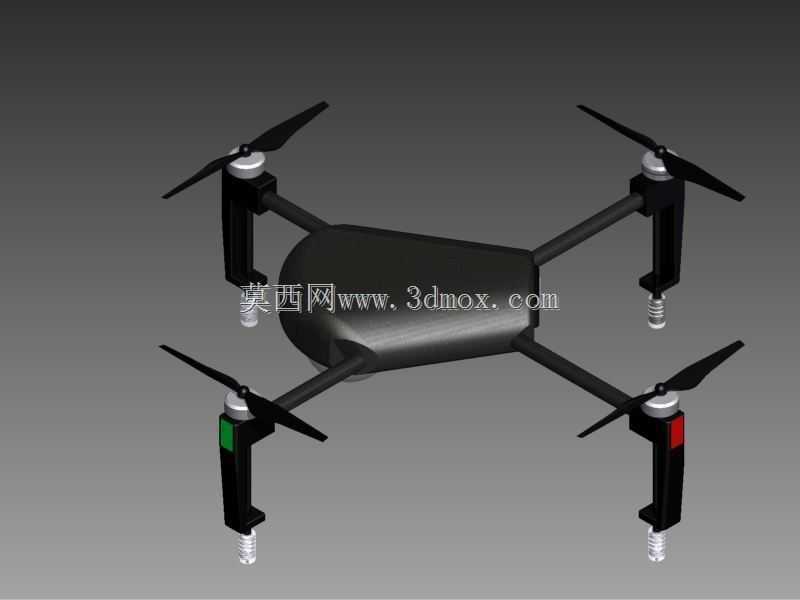

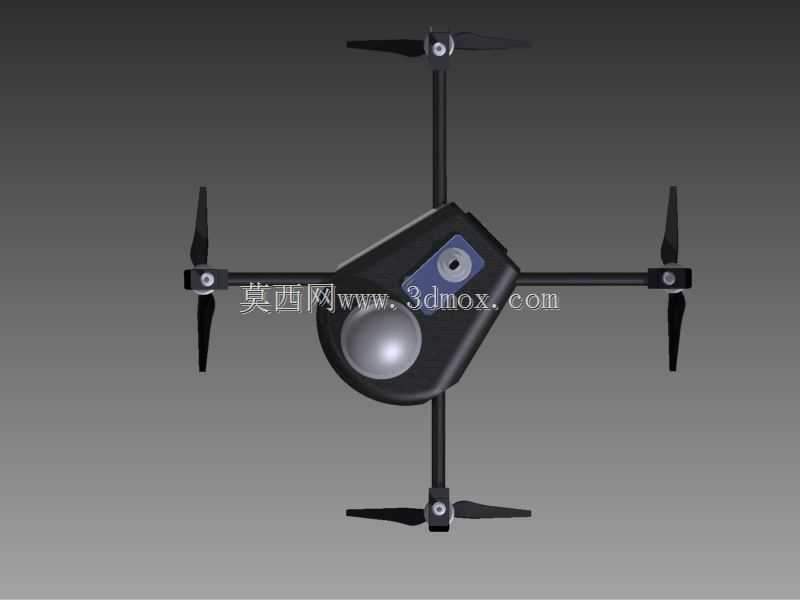

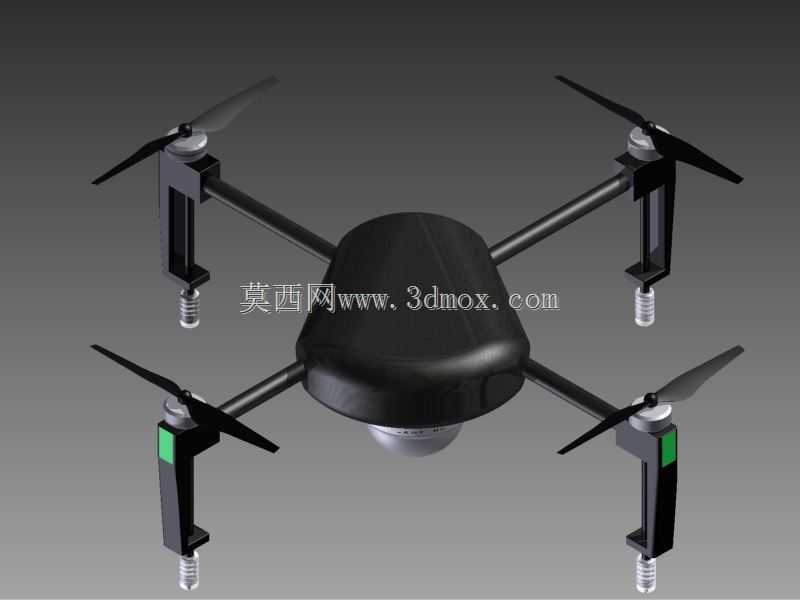

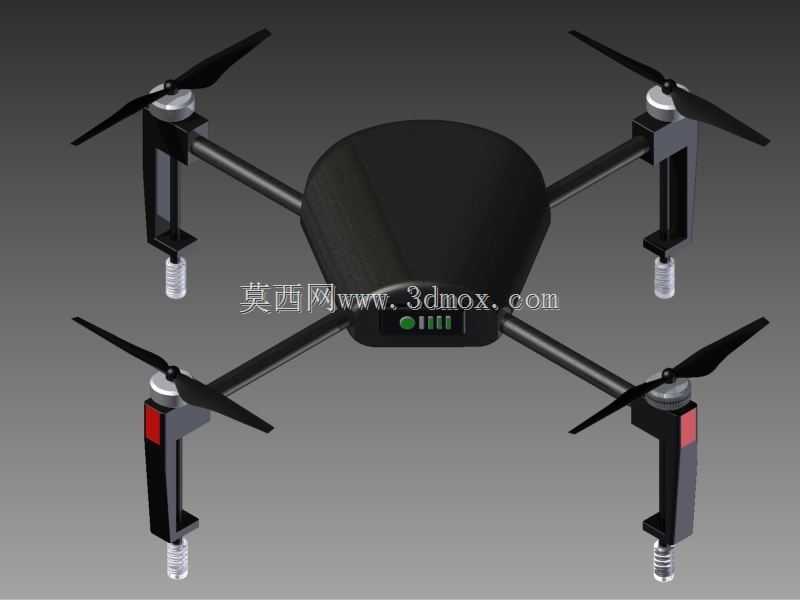

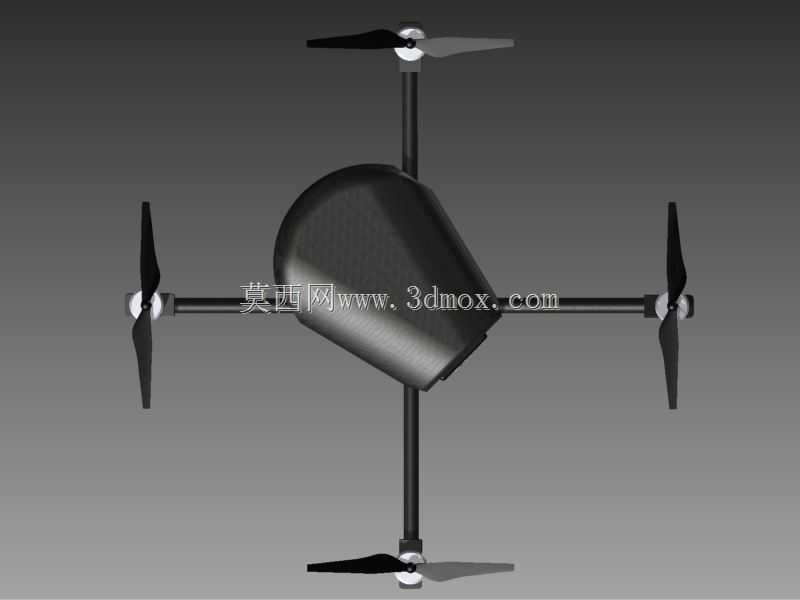

　　这款四旋翼空中作业平台的设计，核心瞄准城市公共安全领域的低空作业需求，在结构布局阶段就充分考虑了警用场景下的快速响应、隐蔽作业、载荷适配等实际使用痛点。整机采用X型四旋翼常规布局，但在机臂与中心舱的连接位置做了针对性优化，机臂采用快拆式锁紧结构，作业人员可在30秒内完成机臂的拆装收纳，收纳后整机可放入常规警用双肩背包，满足出警时随车携带、快速抵达现场后即刻展开的使用要求。中心载荷舱采用水滴形流线化壳体设计，一方面降低低空飞行时的风阻，提升悬停稳定性与续航表现，另一方面壳体表面做哑光黑色防静电涂层处理，在夜间执行抵近侦察任务时可降低光学可视特征，避免被地面人员轻易发现。

　　从功能特性来看，整机中心位置预留了标准化载荷安装接口，可根据不同任务场景快速更换任务模块：日常巡逻场景下可搭载高清可见光变焦相机，实现对地面人群、车辆的远距离识别追踪；夜间处突场景可更换红外热成像模块，在无光照环境下识别隐藏在建筑物、绿化带内的可疑人员；针对大型活动安保场景，还可搭载广播喊话模块，实现空中指令传达，替代传统人员攀爬制高点的作业模式，大幅降低安保人员的作业风险。旋翼动力系统采用无刷电机搭配快拆式螺旋桨，单轴最大拉力可达1.2kg，整机最大起飞重量控制在3.5kg以内，在搭载500g任务载荷的情况下，悬停精度可控制在水平0.5m、垂直0.3m范围内，满足抵近侦察时的画面稳定性要求。

　　设计过程中针对警用作业的特殊环境做了多处冗余设计：飞控系统内置双IMU冗余模块，当单一传感器受到楼宇间电磁干扰出现数据异常时，可在10ms内切换至备用传感器，避免在城市高楼密集区域出现飞行失控；电池舱采用滑轨式锁紧结构，搭配防脱卡扣，在执行大机动飞行动作、遭遇突发阵风时不会出现电池脱落的故障，同时电池支持热插拔更换，现场作业时无需重新校准飞控即可快速更换电池续飞，缩短任务中断时间。整机的外形尺寸在机臂展开状态下控制在对角轴距450mm，机臂折叠后尺寸仅为180mm180mm120mm，安装边界充分考虑了警用车辆储物格、单兵背包的常规尺寸，无需额外定制专用收纳容器。起落架采用轻量化碳纤维一体成型结构，高度预留30mm的载荷离地间隙，既可以避免起降时地面杂物磕碰任务载荷，又不会因为起落架过高增加飞行风阻、遮挡相机拍摄视角。

　　在结构强度校核阶段，针对城市低空常见的6级阵风工况做了有限元仿真分析，机臂采用碳纤维管搭配铝合金嵌件的连接结构，在1.5倍最大过载工况下，机臂连接位置的最大应力仅为材料屈服强度的32%，可满足复杂气象条件下的作业安全要求。中心舱内部的走线全部采用内置式布局，所有线缆通过机臂内部的走线槽连接至电调与飞控，避免外露线缆在飞行过程中被树枝、建筑凸起物勾挂，同时也降低了线缆风阻对飞行稳定性的影响。整机的防水等级达到IP54，在小雨天气下仍可正常执行任务，适配南方多雨地区的日常巡逻需求，不会因为突发降雨导致任务中断、设备损坏。
