小型农用轮式拖拉机结构三维设计

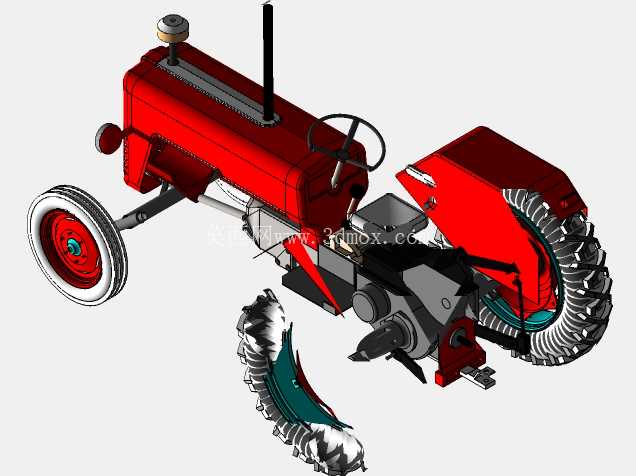

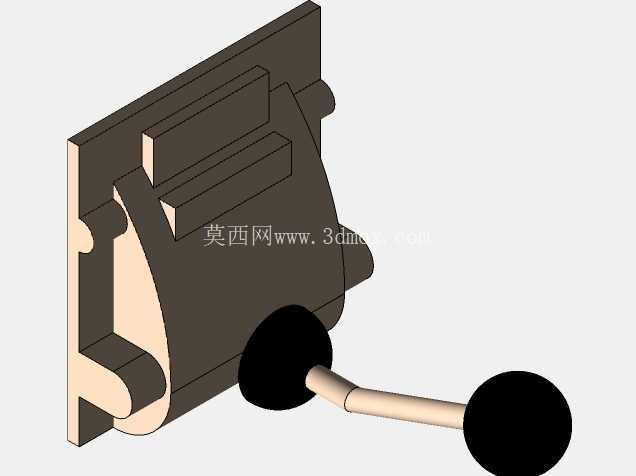

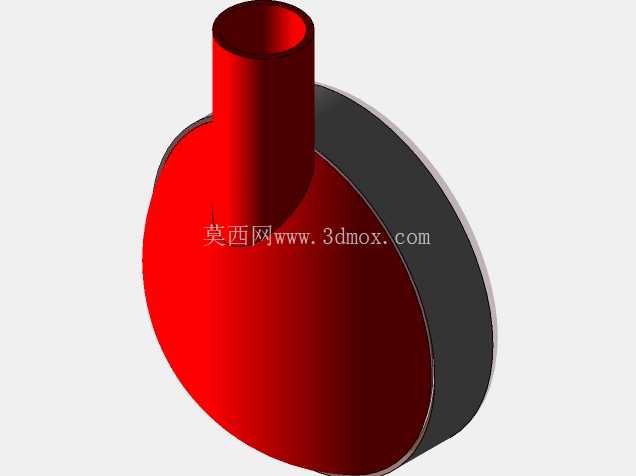

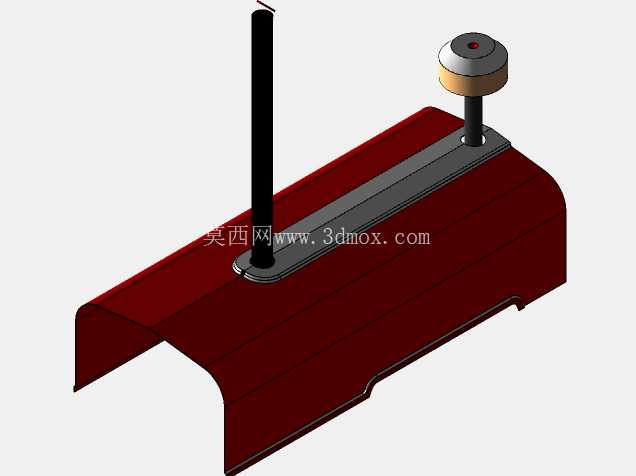

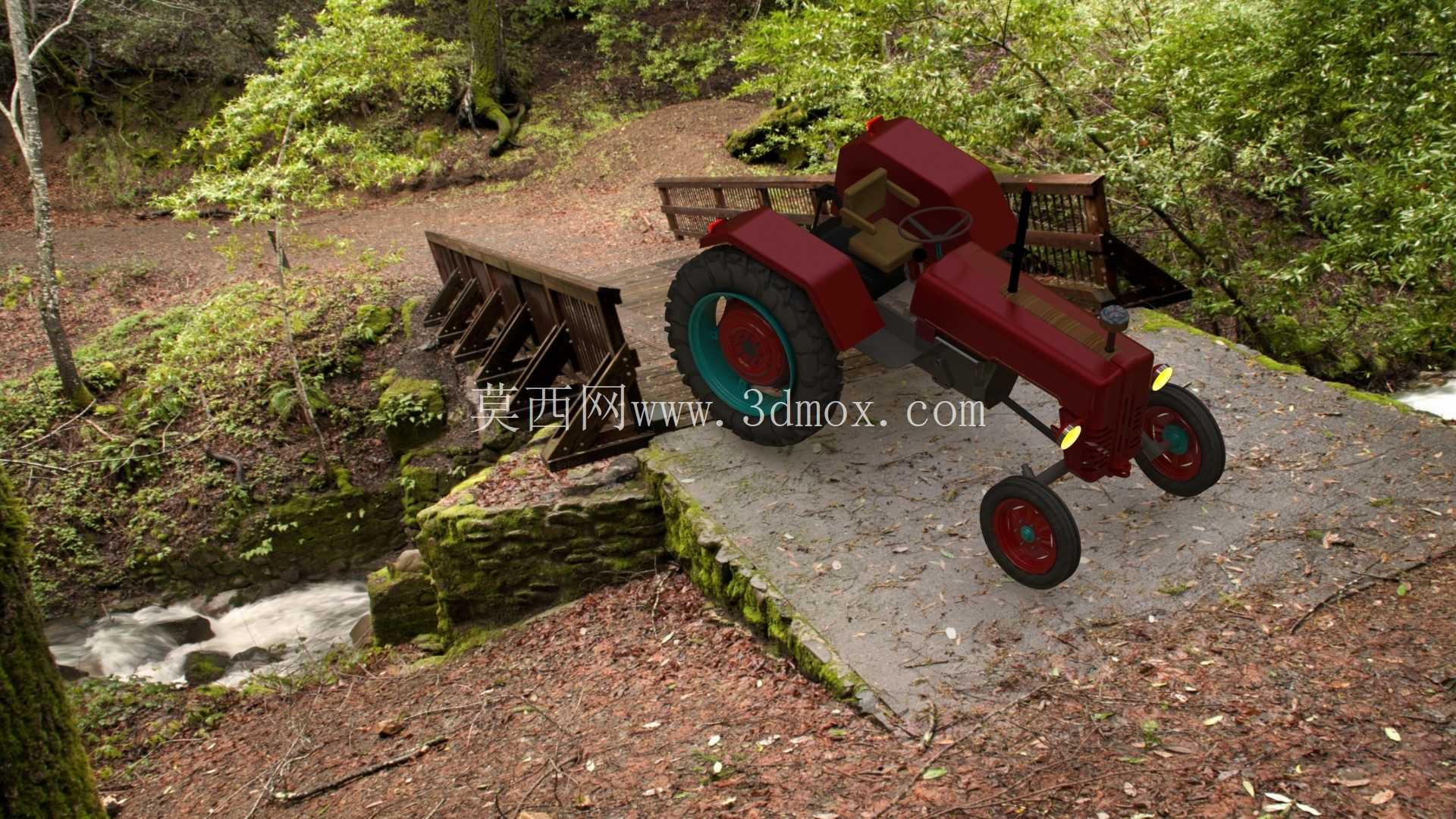

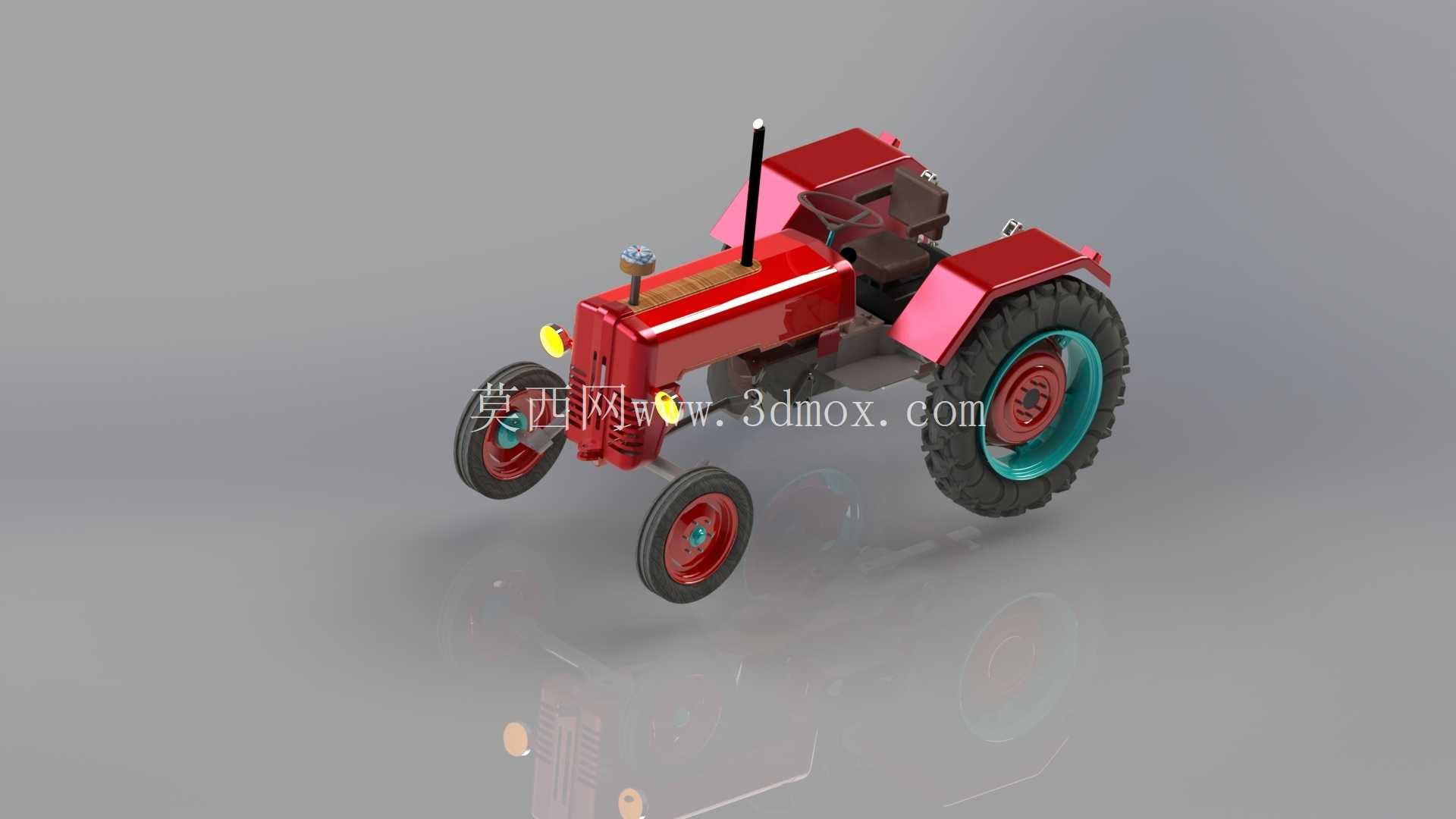

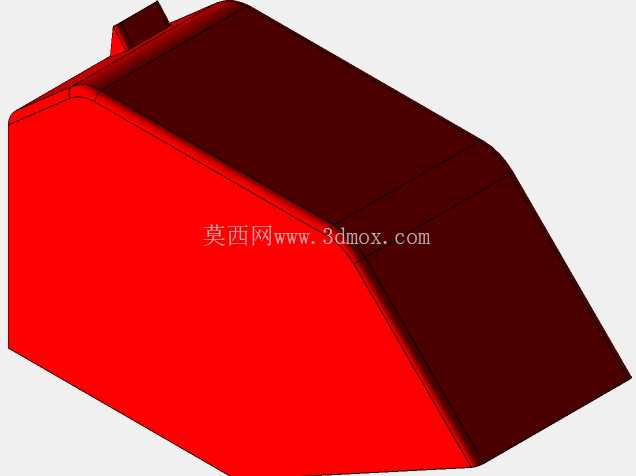

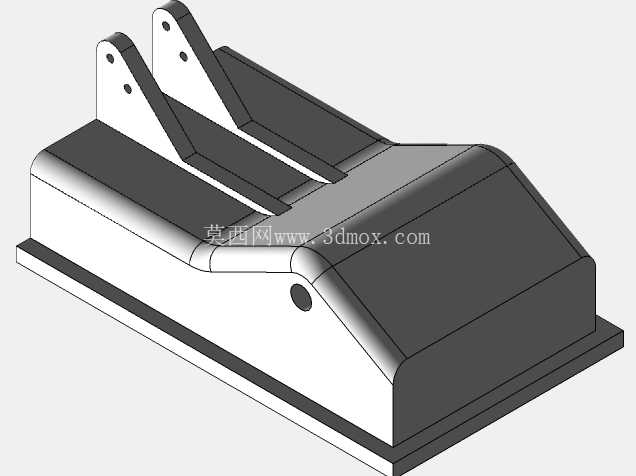

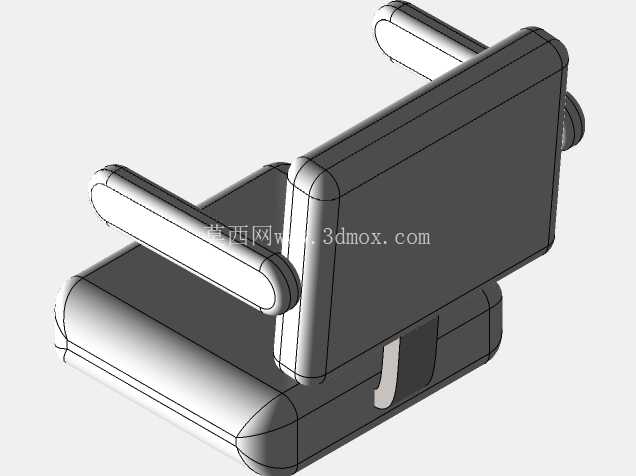

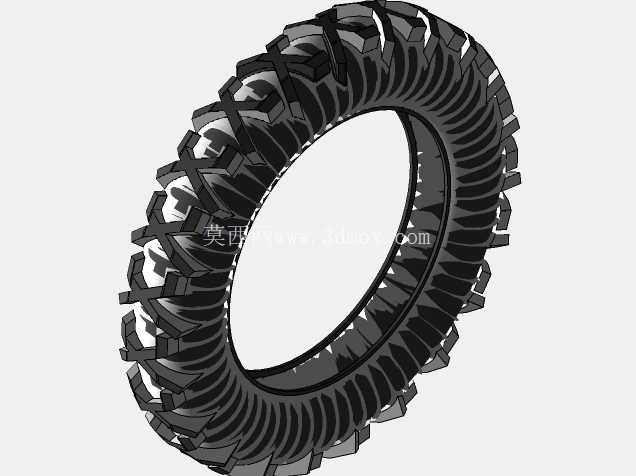

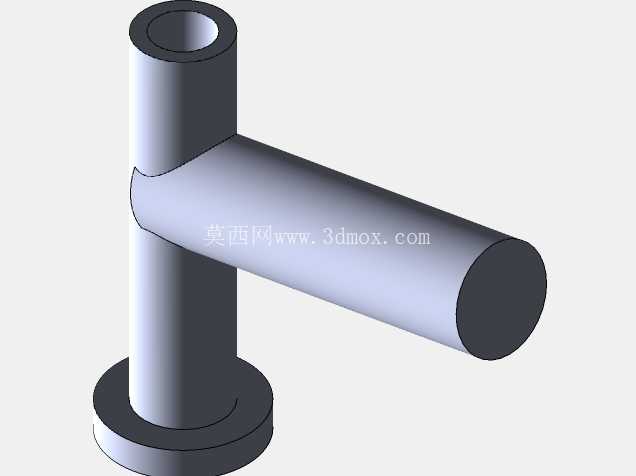

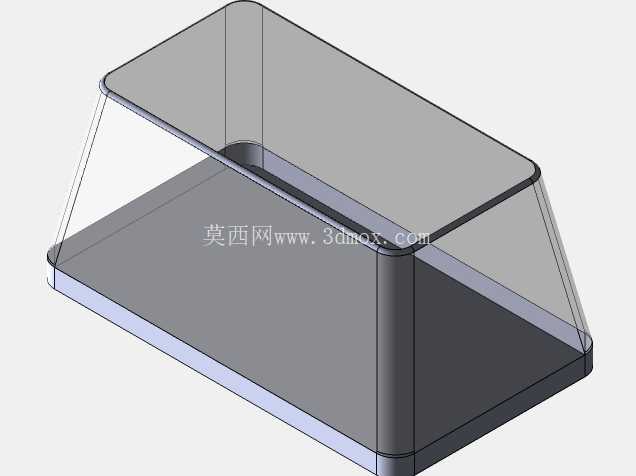

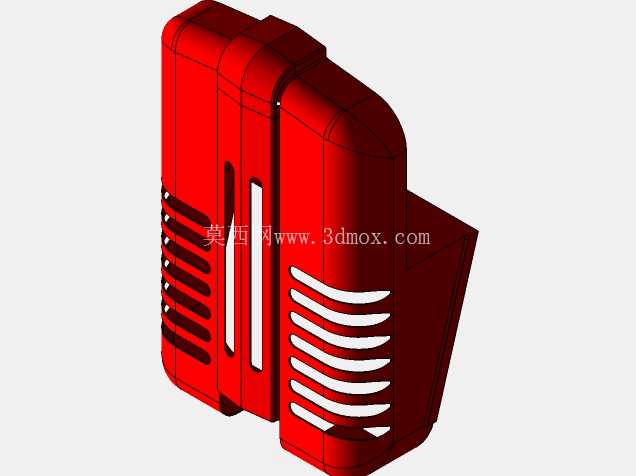

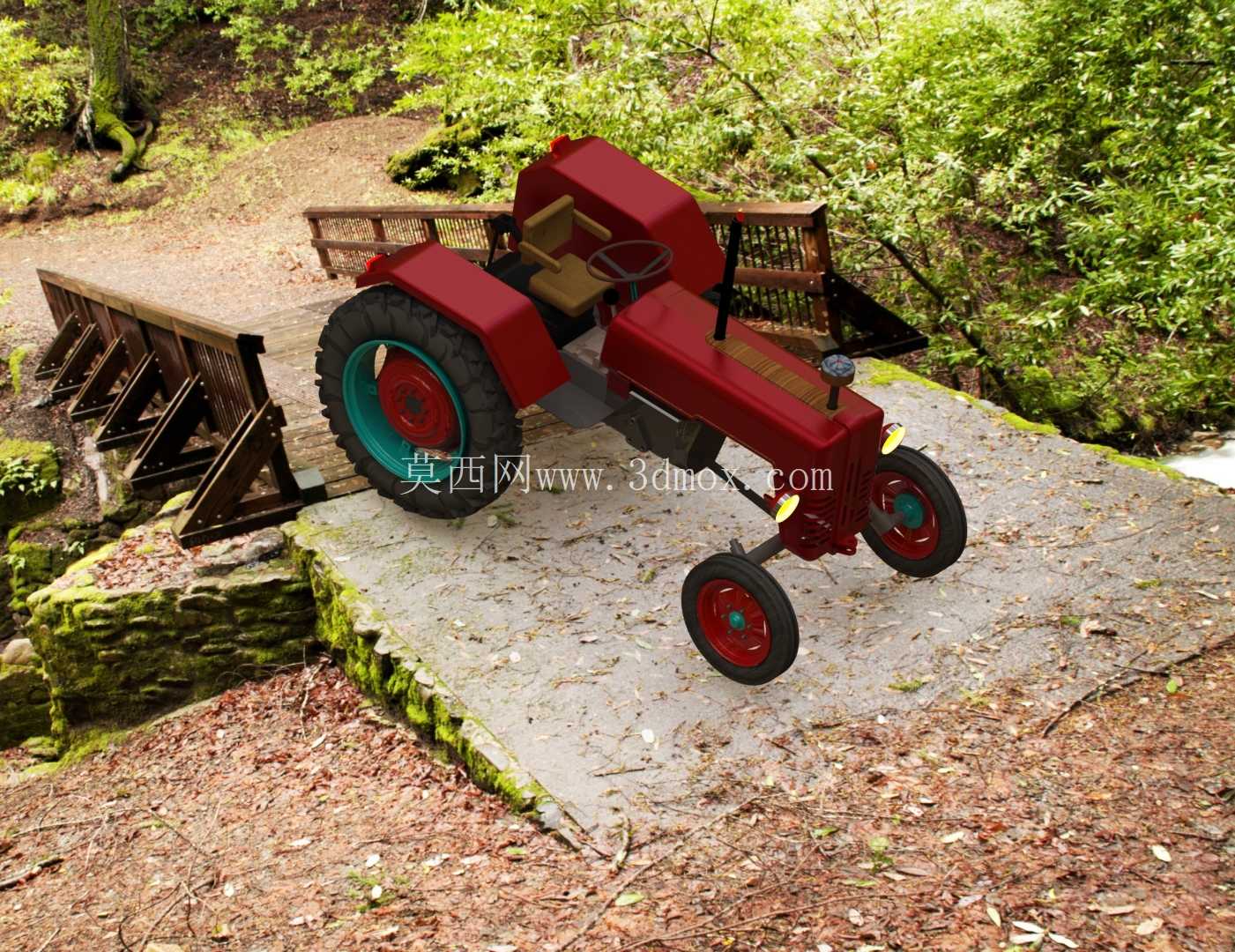

　　这款轮式拖拉机的三维结构设计，首先要匹配丘陵山地、小块农田的作业场景需求，这类区域大型农机无法进入，需要机身紧凑、转向灵活的动力设备，兼顾耕地、播种、短途农资转运的复合用途，不能只局限于单一的牵引作业。设计过程中先确定整机的轴距与轮距边界，前轮采用小直径窄胎，后轮搭配大直径深花纹农用胎，保证在泥泞田块的抓地力，同时最小转弯半径控制在3.5米以内，适配田埂间的转向需求，机身总宽度不超过1.2米，能顺利通过乡村常见的窄路与田埂缺口。整机的动力舱布置在机身前部，预留了发动机、散热器的安装空间，前部的格栅结构做了倾斜角度设计，既保证散热气流的顺畅通过，也能避免田间作业时秸秆、杂草直接附着在散热器表面，减少作业中的清理频次。排气立管布置在动力舱右侧，高度超过驾驶员坐姿视线，避免作业时废气影响驾驶视野，同时管口做了防雨弯折结构，防止停机时雨水进入排气系统。驾驶区域没有设置封闭驾驶室，采用开放式的座椅与操纵杆布局，一方面控制整机重量，降低松软地块的下陷概率，另一方面方便农户在作业时快速上下车，随时查看农具的作业状态，座椅下方预留了燃油箱与液压油箱的安装空间，两个箱体做了集成式布局，减少管路的排布长度，降低漏油故障的概率。

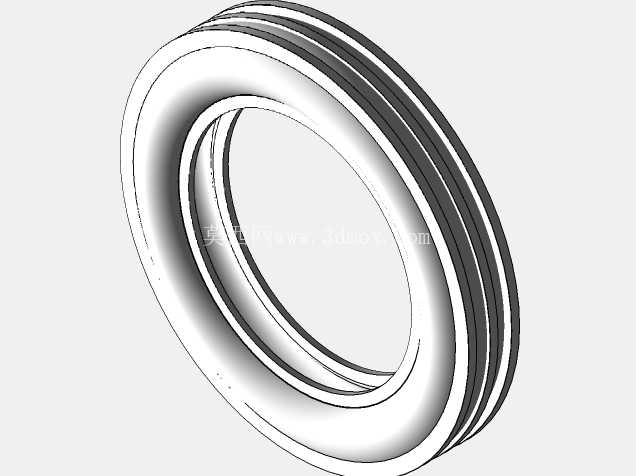

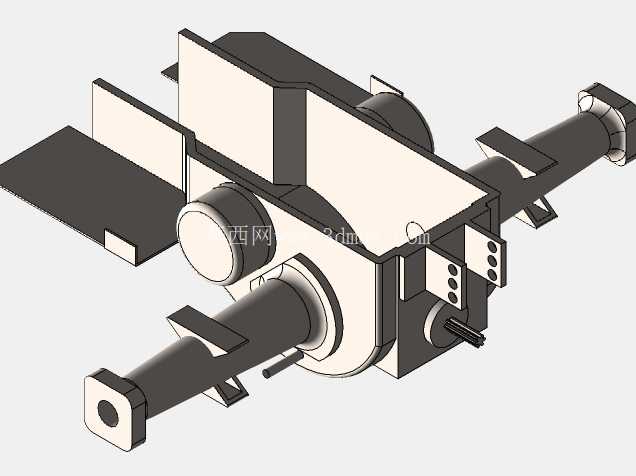

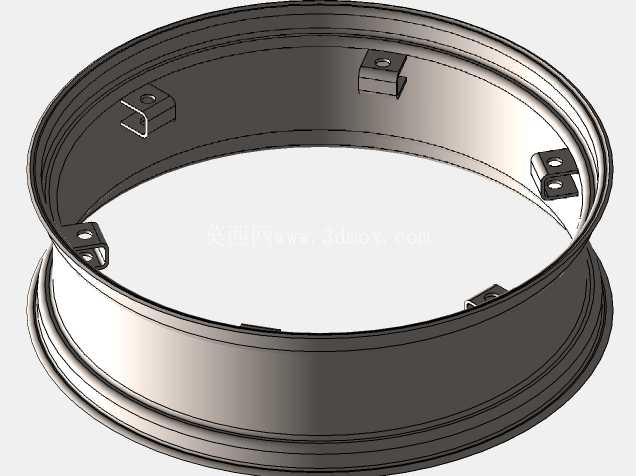

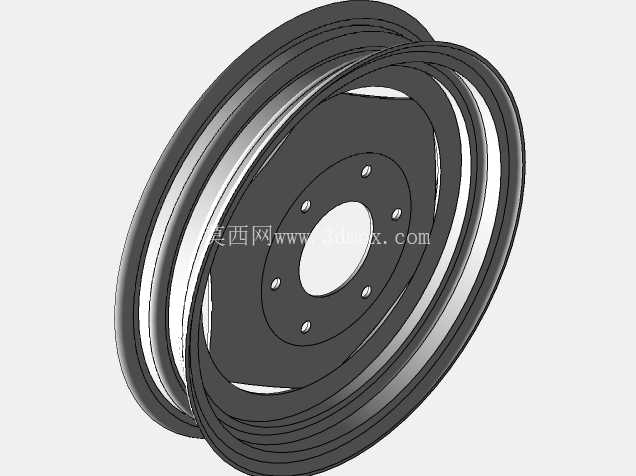

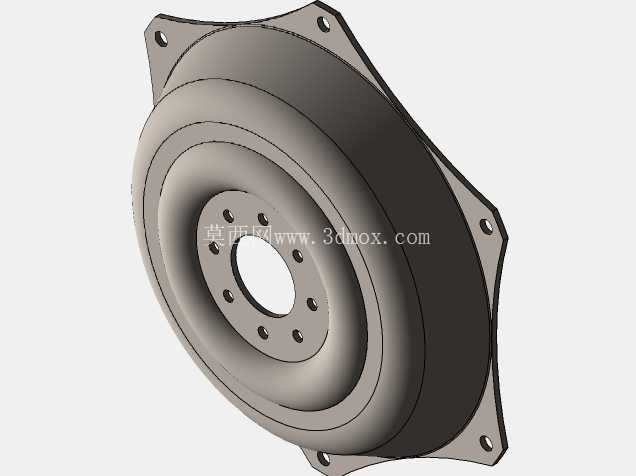

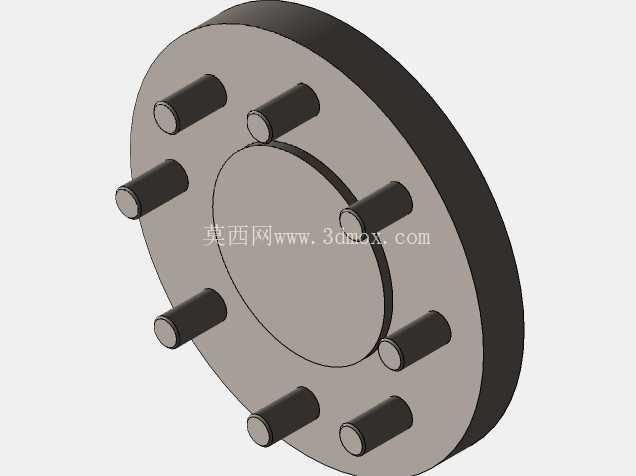

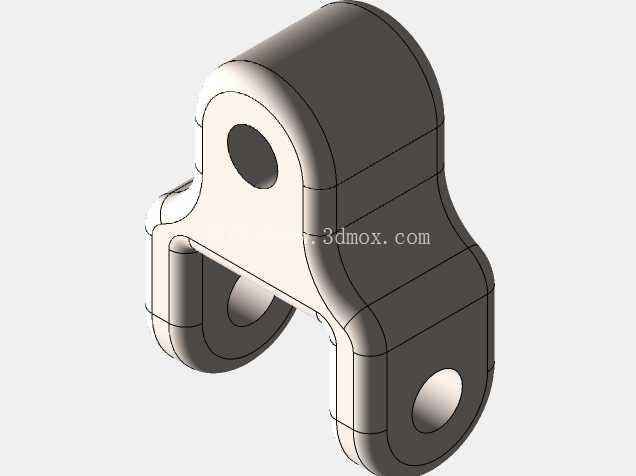

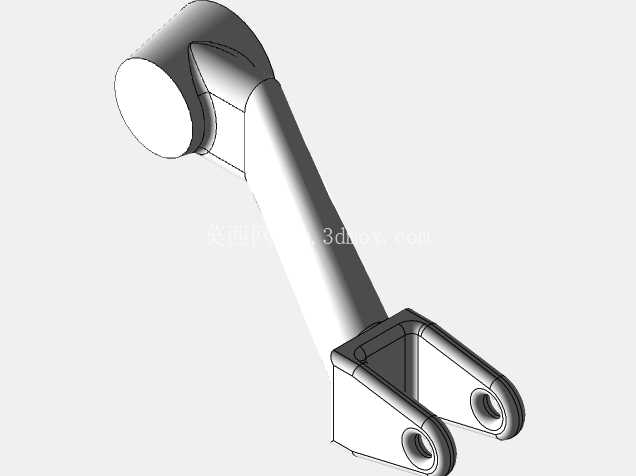

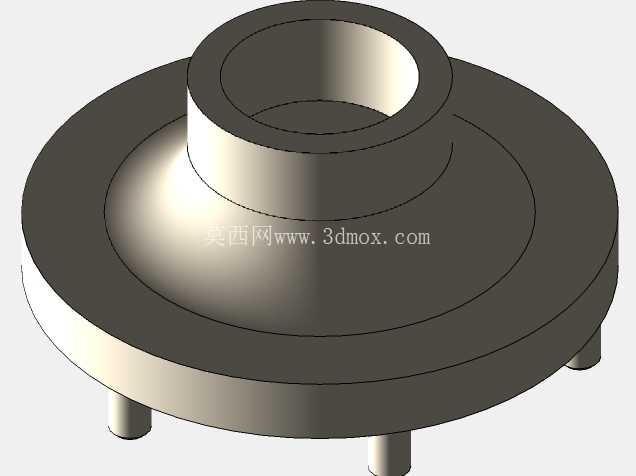

　　后部的轮圈采用了分体式结构，轮辐上预留了配重块的安装孔位，用户可以根据作业负载加装铸铁配重，避免牵引重负荷农具时出现后轮打滑的情况，后轴末端预留了标准的动力输出轴接口，可以匹配旋耕机、播种机、拖车等多种农机具，动力输出的转速档位做了两档设计，适配不同农具的转速需求。前部的照明灯具布置在格栅两侧，做了下沉式的安装结构，避免田间作业时被树枝、作物剐蹭损坏，前桥采用了摆动式的支撑结构，在起伏不平的地块行驶时，两个前轮可以始终贴合地面，不会出现单轮悬空失去转向能力的情况。

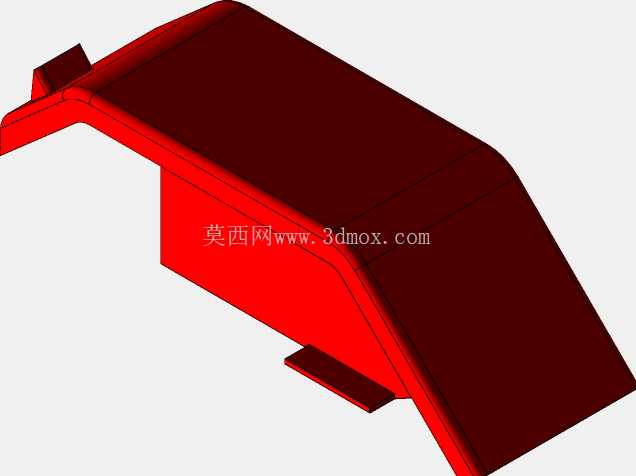

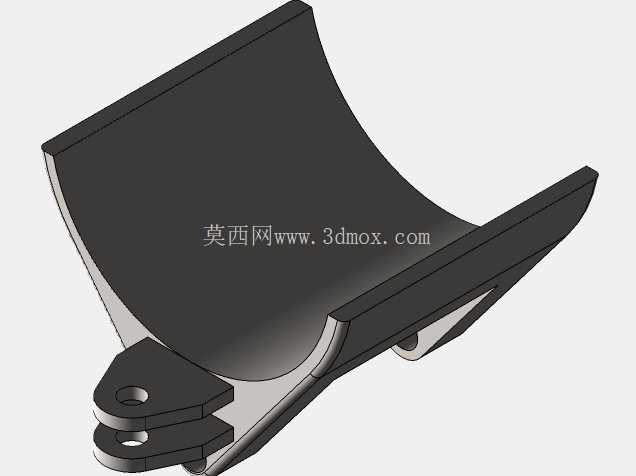

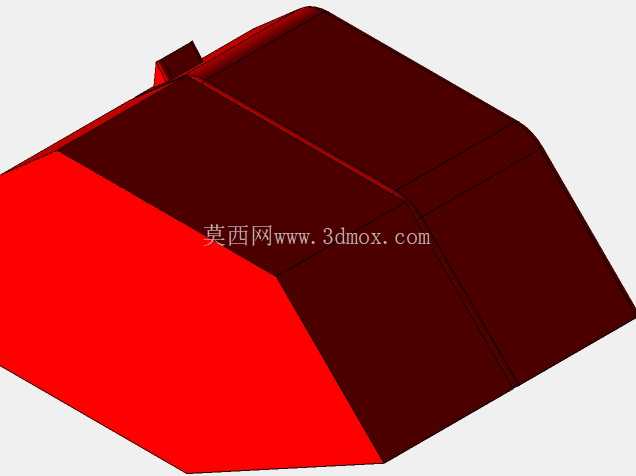

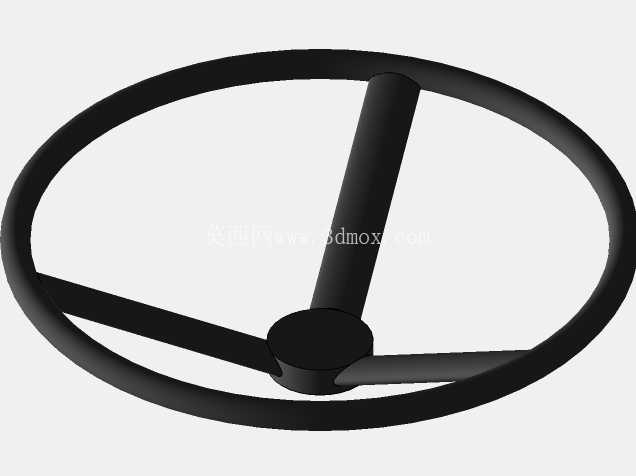

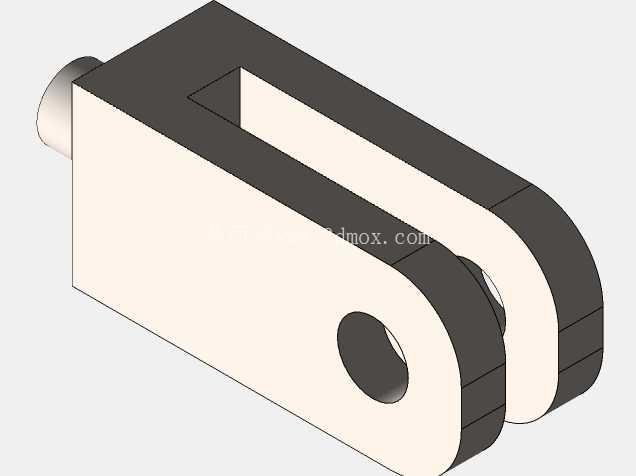

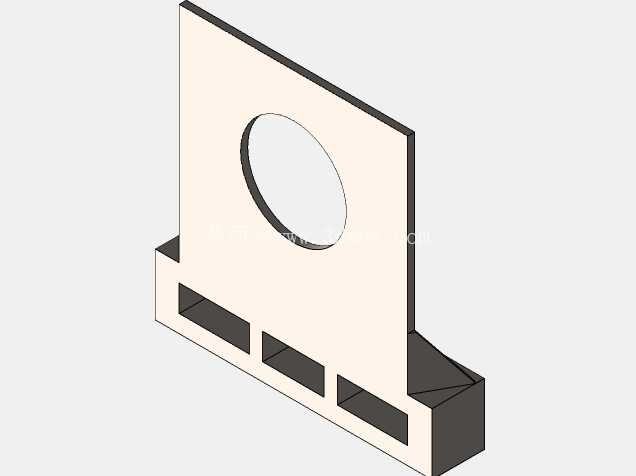

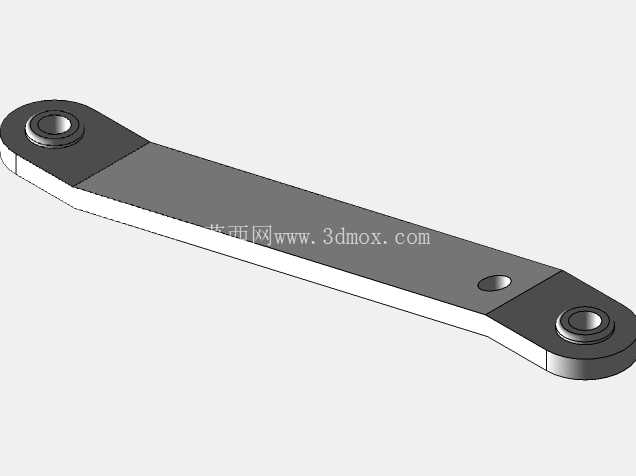

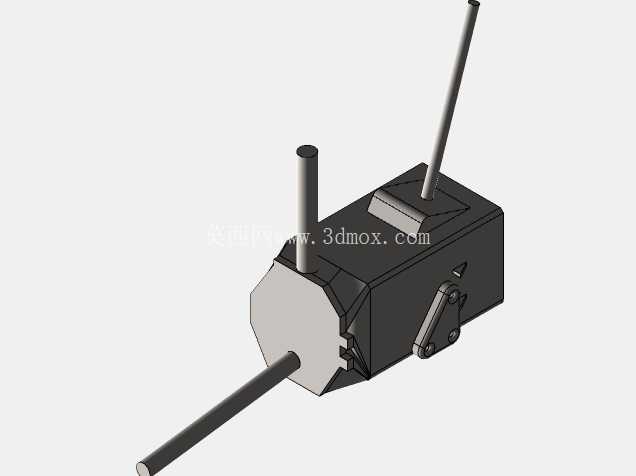

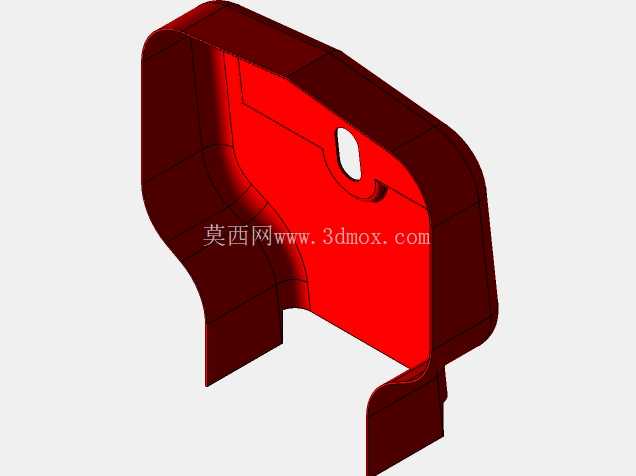

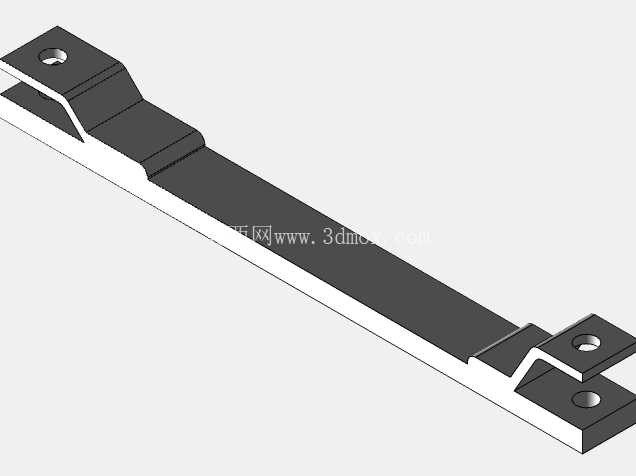

　　机身两侧的翼子板做了圆弧过渡设计，既可以阻挡后轮带起的泥土甩到驾驶区域，也不会因为突出的棱角在作物行间作业时刮倒植株，翼子板内侧预留了线束与液压管路的走线空间，所有管路都用卡扣固定在车架内侧，避免外露被作物秸秆剐蹭破损。车架部分采用了矩形钢管焊接的结构，关键受力位置做了加强筋处理，发动机、变速箱、后轴的安装座都在车架上做了一体化的定位凸台，装配时不需要额外做位置调整，能保证各部件的同轴度，减少运转时的振动传递。操纵杆的布置位置参考了成年人坐姿的手臂活动范围，离合、刹车、油门踏板的间距做了优化，穿着农用胶靴操作时也不会出现误踩的情况，转向系统采用了齿轮齿条结构，转向虚位控制在合理范围内，田间行驶时的方向反馈更直接，不需要频繁修正方向。

　　整机的离地间隙设置在320毫米，过田埂或者浅沟时不会刮到底盘的油底壳与变速箱壳体，前后轮的配重比做了反复调整，带后悬挂农具时前轮依然能保持足够的下压力，不会出现翘头的情况，保证转向的可靠性。设计时还考虑了日常维护的便利性，发动机的机油加注口、空滤位置、散热器放水阀都布置在伸手可及的位置，不需要拆解额外的覆盖件就能完成日常保养操作，电瓶布置在座椅侧面的护板内，拆卸更换时不需要挪动其他部件。轮胎的选型匹配了不同作业场景的需求，后轮的花纹深度达到45毫米，在湿滑水田作业时也能提供足够的牵引力，前轮采用了纵向花纹，转向时的阻力更小，行驶在硬化路面时的颠簸感也更轻。整机的覆盖件都采用了螺栓固定的方式，没有使用易损的塑料卡扣，田间作业出现磕碰损坏时，农户可以自行拆卸更换配件，不需要专业的维修工具。
