星型排布五缸径向发动机动力结构

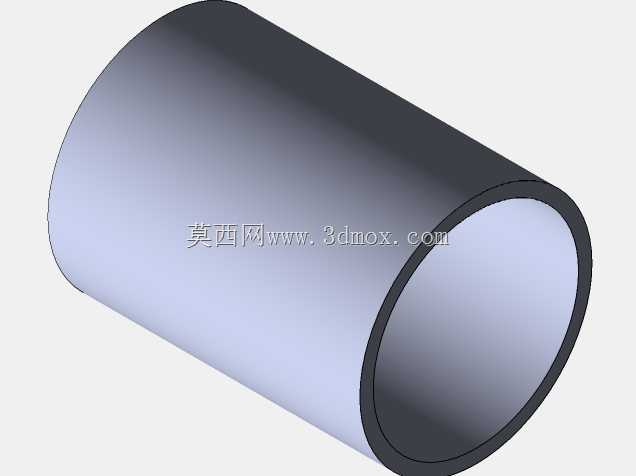

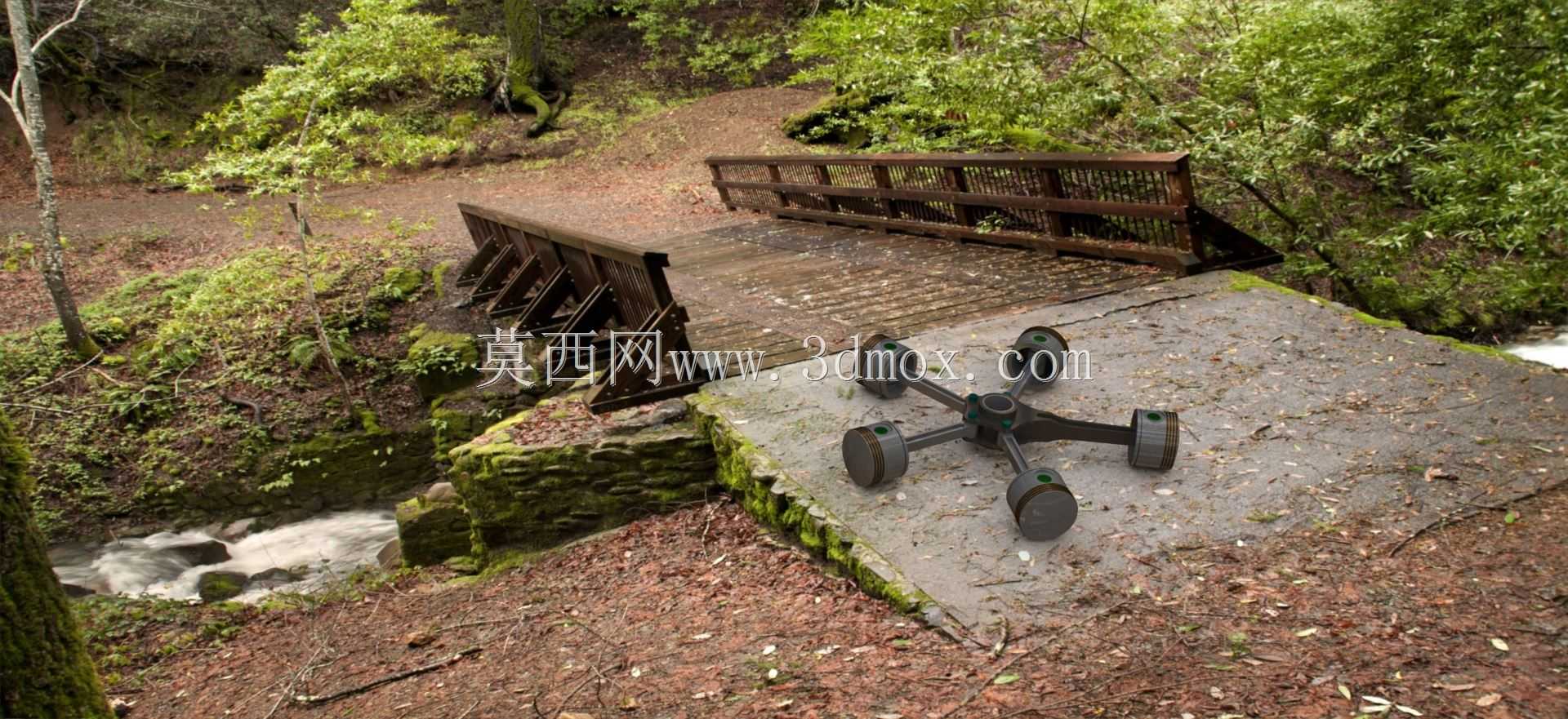

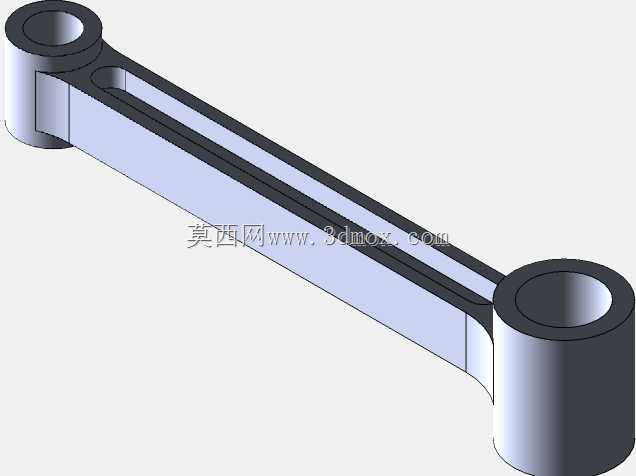

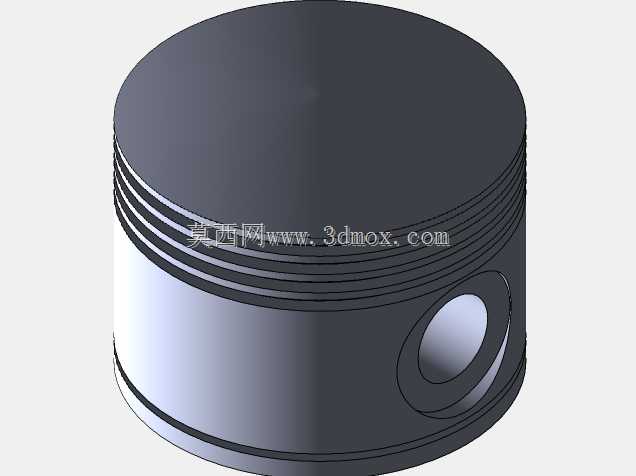

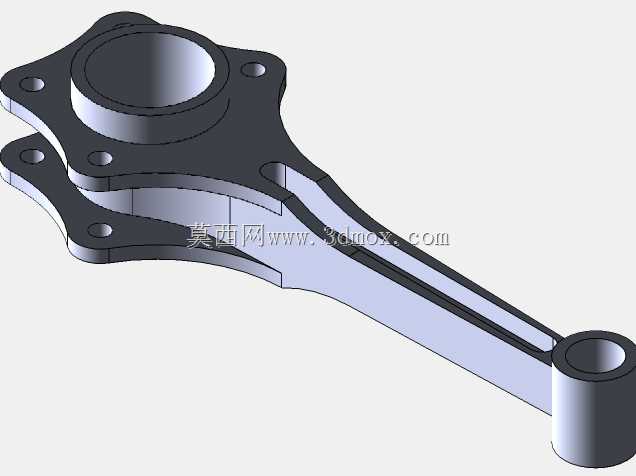

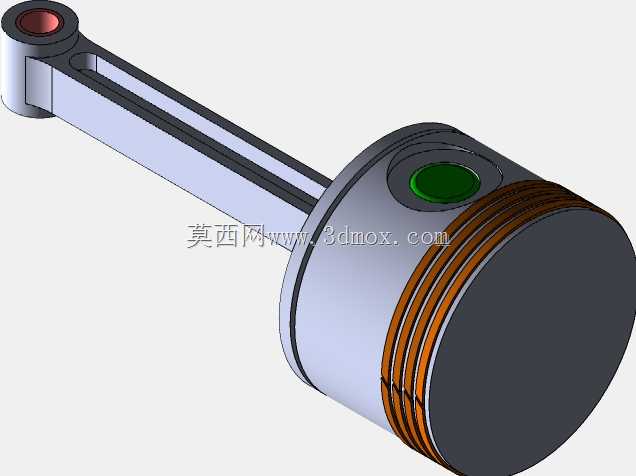

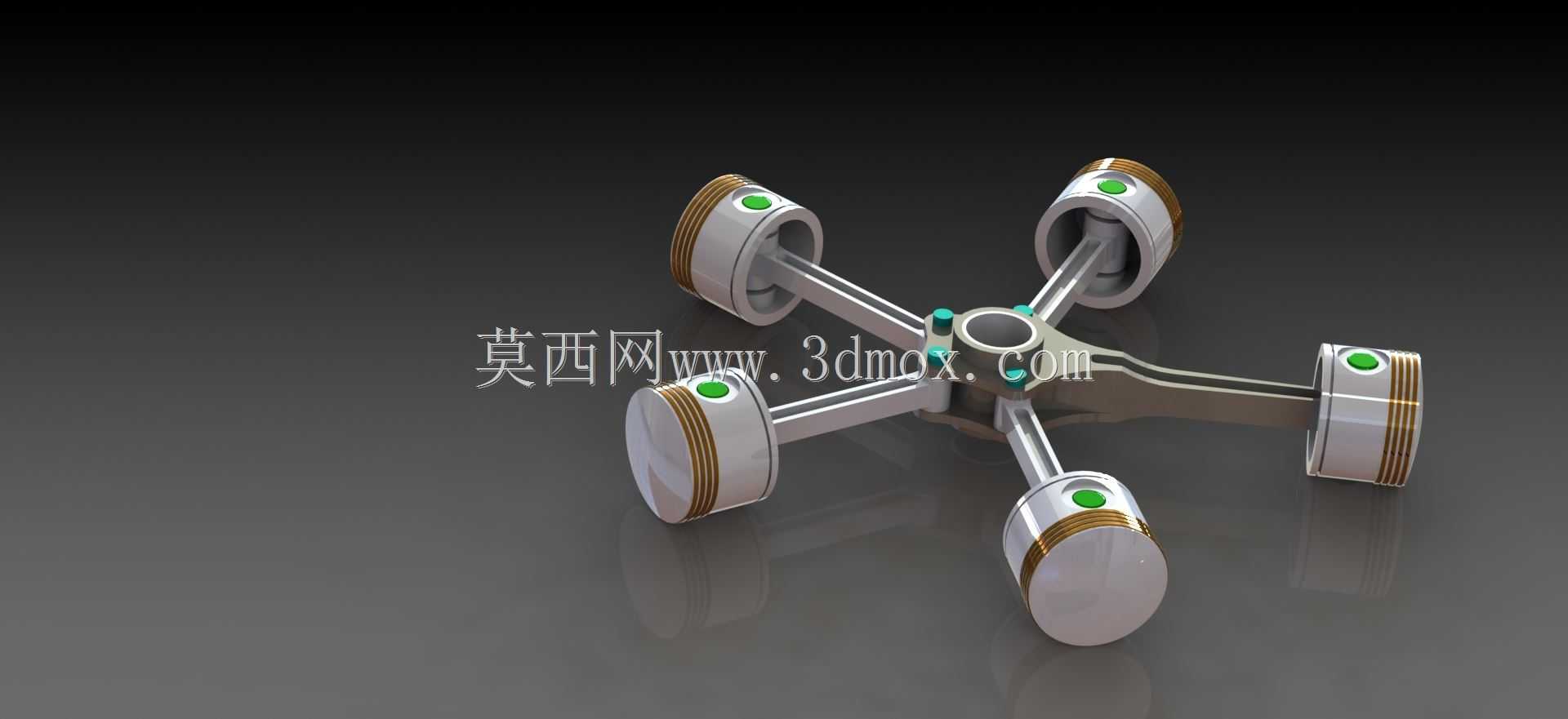

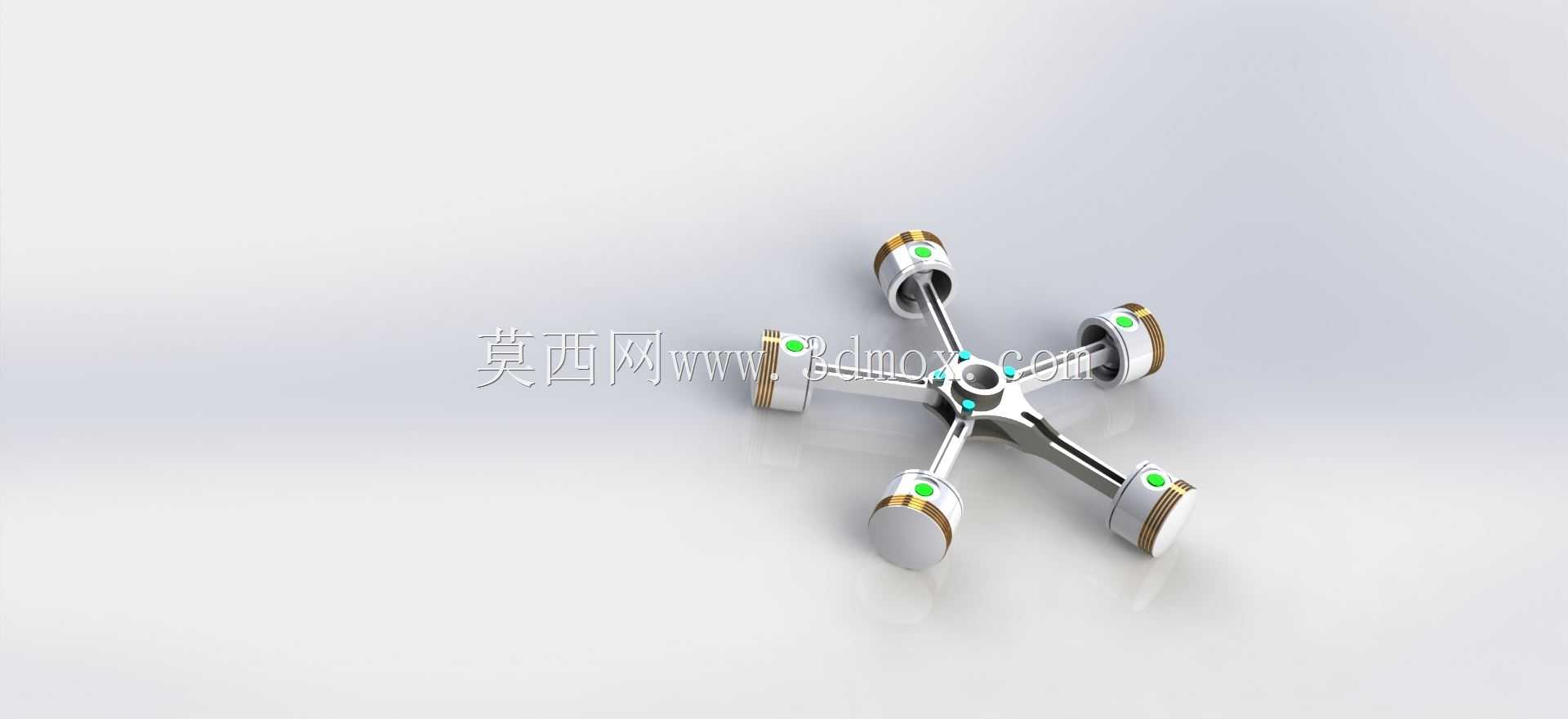

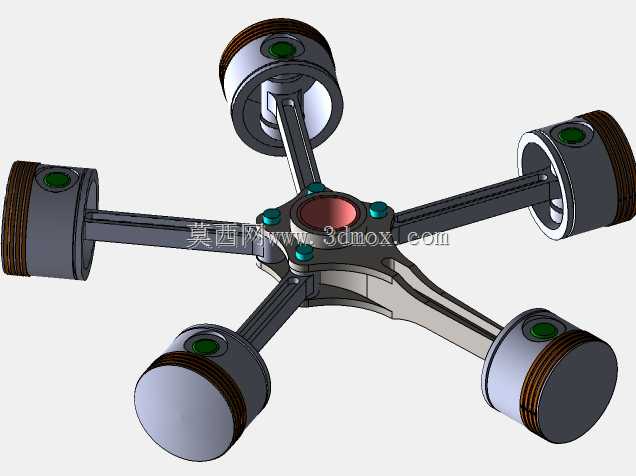

在轻型通航动力、小型应急发电机组、复古摩托改装动力这类对径向尺寸不敏感、追求紧凑动力输出密度的场景里，这类五缸径向排布的动力结构应用十分广泛。区别于直列、V型动力单元的排布逻辑，该结构将五个活塞组件围绕中心曲柄轴做圆周等角分布，单根曲柄即可驱动全部活塞完成往复运动，大幅缩减了曲轴的轴向长度，让整机在轴向安装空间受限的场景下具备天然适配性。从结构设计逻辑来看，整套总成的核心围绕中心曲柄的偏心距做匹配设计，每个活塞的连杆都直接铰接在中心曲柄销上，省去了多缸机常用的多曲拐结构，曲轴加工难度大幅降低，同时运转时五个活塞的往复惯性力可沿圆周方向实现部分自平衡，能有效降低整机运转时的振动幅值，减少配套机架的减震设计冗余。实际装配时，活塞与缸套的配合间隙、连杆大小头的铰接公差都经过匹配校核，活塞裙部的导向长度可满足高转速往复运动的稳定性要求，活塞顶部的燃烧室结构可适配常规小排量点燃式动力的燃烧需求。安装边界上，整机的径向最大轮廓由活塞外止点位置决定，轴向安装尺寸仅需覆盖曲轴输出端、缸体固定端的连接位即可，输出端可直接连接螺旋桨、发电机输入轴等负载，固定端预留的安装孔位可直接对接标准法兰支架，无需额外设计转接结构。整套结构包含完整的二维尺寸标注与各挤压成型零件的细节设计，所有配合面的公差、零件的壁厚都经过工程化考量，既可以直接作为小排量径向动力的设计参考蓝本，也可拆分出活塞、连杆、曲柄等通用零部件用于其他动力结构的设计复用，对于从事小型动力单元研发、机械结构教学演示的从业者而言，可直接参考其排布逻辑与尺寸匹配关系，缩短同类产品的前期设计周期。
