Flexlink柔性环形工件输送设备结构

项目分类:输送机 发布时间:2024-12-23 ID:863119
  • Flexlink柔性环形工件输送设备结构
  • Flexlink柔性环形工件输送设备结构
  • Flexlink柔性环形工件输送设备结构

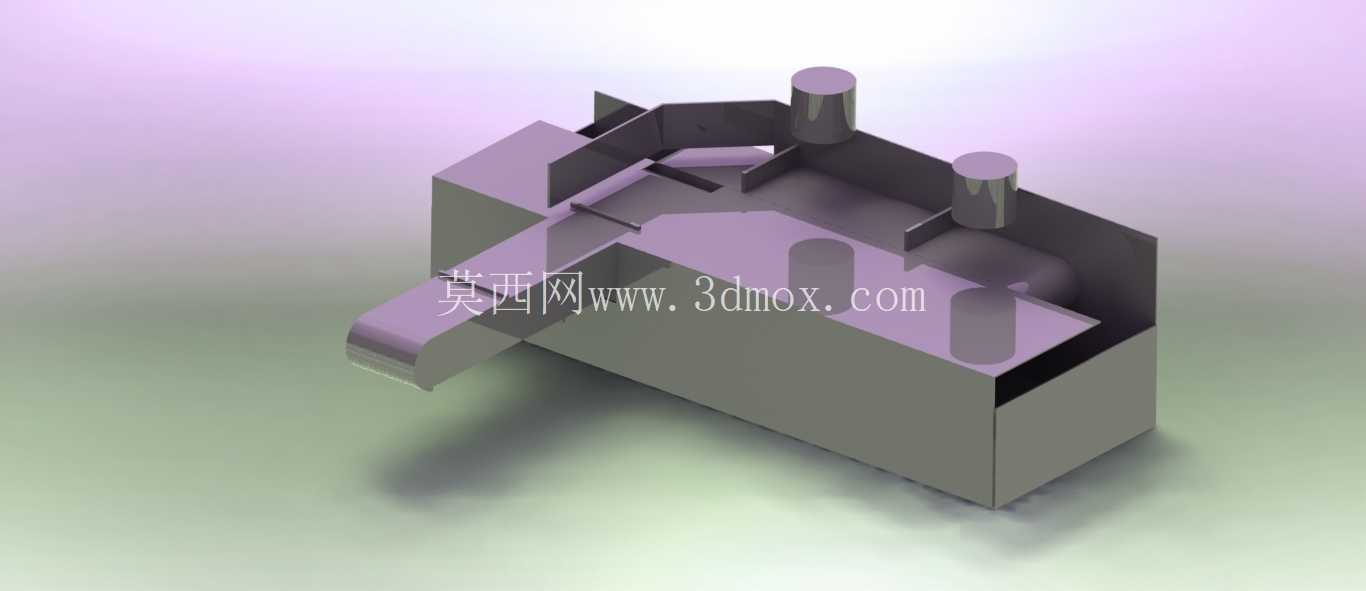

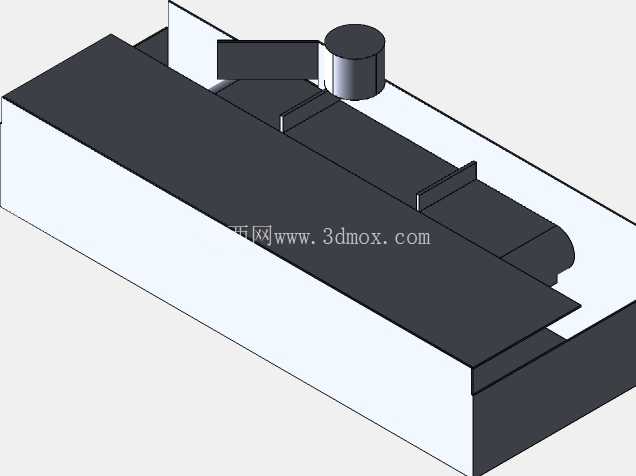

  这套输送结构的设计初衷,是解决精密装配产线中SKF类环形工件在工位间的平稳转运需求,常见于轴承零部件装配、小型精密组件检测、轻工电子组装这类对工件磕碰、输送节拍有严格要求的生产场景,区别于传统皮带输送机的大跨度长距离输送,这类紧凑型输送单元更多嵌入在工位间距紧凑的自动化产线内部,作为工序间的衔接载体,避免工件在转运过程中出现姿态偏移、表面划伤的问题。从结构布局来看,整体采用一体化槽式承载基座设计,基座主体为钣金折弯焊接成型的槽型结构,两侧的挡边高度刚好匹配所输送环形工件的外径尺寸,既可以限制工件在输送过程中的横向窜动,又不会因为挡边过高导致工件取放、视觉检测工位的视野受阻。

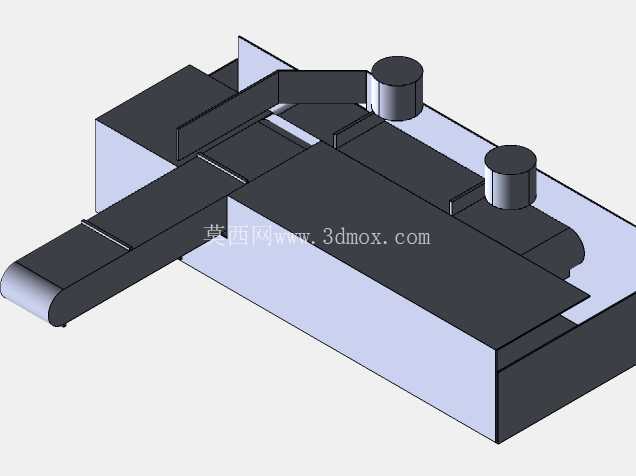

  输送面采用低摩擦的耐磨材质铺设,表面做了哑光处理,减少工件滑动过程中的摩擦阻力,同时避免视觉检测环节出现反光干扰。设备进料端做了斜向延伸的导料结构,导料段的倾斜角度控制在12度以内,保证工件从上游工位滑入输送槽时不会出现弹跳、卡滞的情况,导料段的宽度比主输送段略宽2mm,给上游机构的出料位置预留了一定的安装公差余量,降低产线对接时的装配精度要求。主输送段上方设置了两个圆柱形的限位挡停机构,这两个挡停件的位置对应产线上的两个作业工位,当工件输送到对应工位时,挡停机构伸出可以精准截停工件,保证工件停位精度控制在±0.5mm以内,满足装配、检测工序的定位要求,挡停件的头部采用聚氨酯材质包裹,接触工件时不会造成工件表面磕碰损伤。

  出料端设置了弧形的导向挡边,引导工件顺着输送方向平滑进入下游工位,避免工件在端部出现卡堵。从安装边界来看,整个输送单元的底部为平整的安装基准面,四个角预留了M8的安装螺栓孔,安装孔的位置公差按照IT7级精度设计,方便和标准铝型材机架直接对接安装,不需要额外做转接板适配。设备整体的横向宽度控制在300mm以内,纵向长度根据工位间距做了适配,整体高度不超过200mm,嵌入产线后不会占用过多的垂直空间,给上方的装配执行机构、检测相机预留出足够的安装作业空间。设计过程中特意将驱动组件的安装位置隐藏在槽型基座的内部,既减少了设备整体的外露突出结构,避免车间作业过程中人员剐蹭,也可以防止生产过程中的碎屑、灰尘落入驱动部件内部,降低日常维护的频次。输送路径的转弯位置做了大圆弧过渡处理,圆弧半径不小于所输送工件外径的3倍,保证工件在转弯过程中不会因为离心力出现卡滞、倾翻的情况,整个输送路径没有尖锐的转角结构,所有和工件接触的边缘都做了R2的圆角倒钝处理,从结构根源上避免工件输送过程中出现划伤。

  在实际产线应用中,这类输送单元可以单台独立使用,也可以多台拼接组成更长的输送环线,适配不同长度的产线布局需求,拼接位置的连接面做了定位止口设计,拼接后输送面的平面度误差不超过0.2mm,不会出现拼接处台阶导致工件卡滞的问题。针对不同规格的环形工件输送需求,只需要更换对应宽度的槽体挡边和适配的导料结构,不需要改动整体的基座和驱动安装位,具备一定的通用适配能力,能够减少同类型输送设备的重复设计工作量。结构设计时充分考虑了日常维护的便利性,输送面的耐磨衬板采用卡扣式安装,不需要拆卸整体结构就可以快速更换磨损的衬板,挡停机构采用模块化安装设计,单个挡停部件出现故障时可以单独拆卸更换,不需要拆解整个输送槽体,大幅缩短设备维护的停机时间。
