斜置式皮带输送机架结构设计

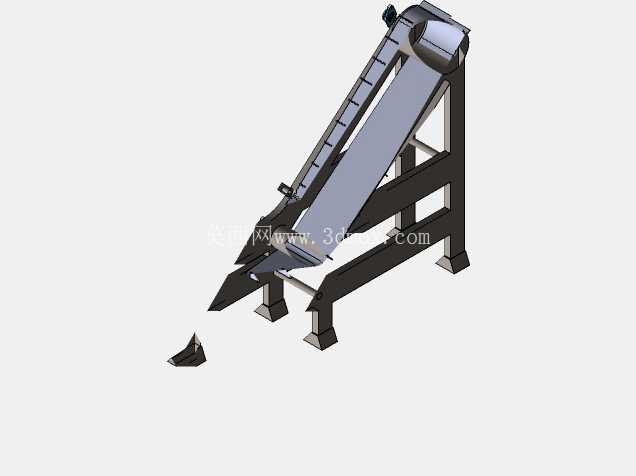

　　该斜置式皮带输送结构主要面向小坡度物料转运场景，常见于小型加工车间的工序间物料传递、教学实训设备搭建、轻型散料或小型工件的短距离抬升输送，可衔接不同高度的作业工位，替代人工完成重复性的物料搬运动作，降低作业人员的抬举劳动强度，尤其适配重量在5kg以内的小型零部件、包装件、颗粒状散料的输送需求，输送坡度可根据现场安装空间调整支腿高度实现小范围适配，无需额外改动主体桁架结构。

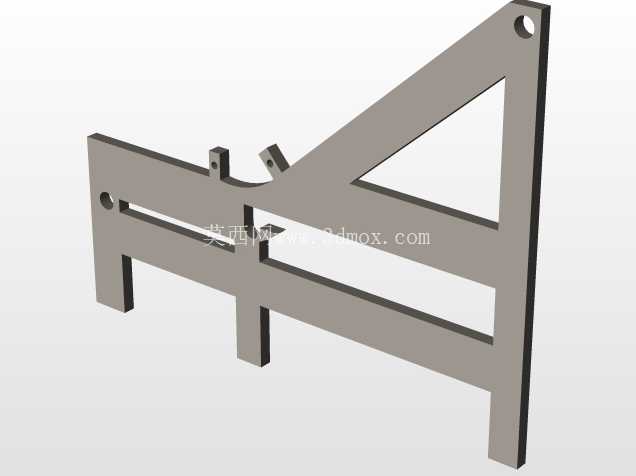

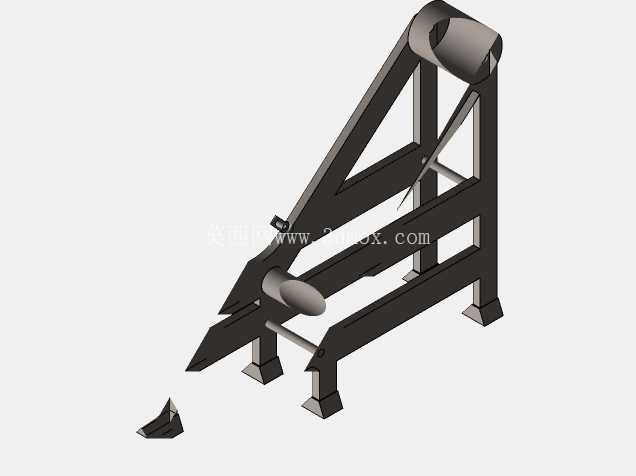

　　从结构设计逻辑来看，主体采用三角形桁架式焊接机架作为承载基础，这种结构的优势在于用较少的型材用量获得足够的结构刚性，斜向布置的主横梁搭配横向、斜向加强筋，可抵消皮带运行时的张紧拉力与物料载荷带来的弯矩，避免机架长期运行出现侧向变形或焊缝开裂。机架底部设置四个方形支脚，每个支脚底面预留安装孔位，可通过膨胀螺栓与地面基础固定，也可搭配可调脚杯实现地面不平整场景下的水平调节，支脚与主桁架之间采用角焊缝连接，焊缝高度根据型材壁厚匹配，保证连接强度满足动载荷下的长期使用要求。

　　两端的滚筒安装位分别设置在机架的高位与低位端，高位端滚筒作为主动滚筒预留了驱动电机安装接口，可根据输送速度需求匹配对应功率的减速电机，低位端滚筒设置张紧调节结构，通过调整滚筒的前后位置实现皮带张紧度的调节，补偿皮带长期运行产生的蠕变伸长，避免皮带打滑、跑偏问题。上下两层皮带的回程段设置多组托辊支撑，托辊间距根据输送物料的单位长度重量设置，保证皮带承载面的下垂量控制在合理范围内，减少皮带运行的抖动与磨损。皮带两侧的机架上预留了导料板安装孔位，可根据输送物料的外形尺寸加装对应高度的导料挡板，防止物料在爬坡输送过程中从侧边滑落，导料板与皮带表面预留3-5mm间隙，避免刮蹭皮带造成异常磨损。

　　安装边界方面，该输送结构的整体宽度控制在600mm以内，低位端进料高度可根据对接的出料设备调整在300mm-500mm区间，高位端出料高度可通过调整机架斜度与支腿长度在800mm-1200mm区间适配，整体长度根据输送距离可在1500mm-2500mm范围内做模块化延伸，桁架型材采用标准规格的矩形管，所有安装孔位均采用统一的孔距标准，方便现场组装与后期维护更换配件。设计过程中充分考虑了加工工艺性，所有型材切割角度均为常规加工角度，无需特殊工装即可完成下料与焊接，滚筒、托辊均采用标准输送配件，降低整体制造成本与后期维护的配件采购难度。

　　实际运行过程中，皮带运行速度可控制在0.2m/s-0.8m/s区间，根据物料输送节拍调整驱动电机转速，桁架结构的镂空设计方便操作人员观察皮带运行状态，也便于日常清理洒落的物料，避免物料卡入滚筒与皮带之间造成设备故障。机架表面采用喷塑处理，可适配一般生产车间的潮湿、多尘环境，防锈能力满足室内长期使用要求，若用于户外场景可更换为镀锌材质型材搭配不锈钢紧固件，提升环境适应能力。该结构没有冗余的复杂机构，所有受力部件均经过载荷校核，在满足输送功能的前提下尽可能压缩整体重量，方便设备的移位与安装，尤其适合场地空间有限、输送高度差不大的轻型物料输送场景，也可作为自动化生产线的衔接模块，与其他加工设备、检测设备联动，实现物料的自动化流转。
