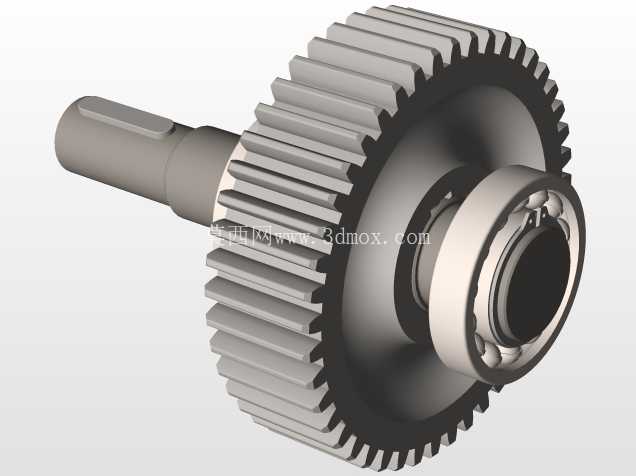

渐开线直齿圆柱齿轮传动构件设计

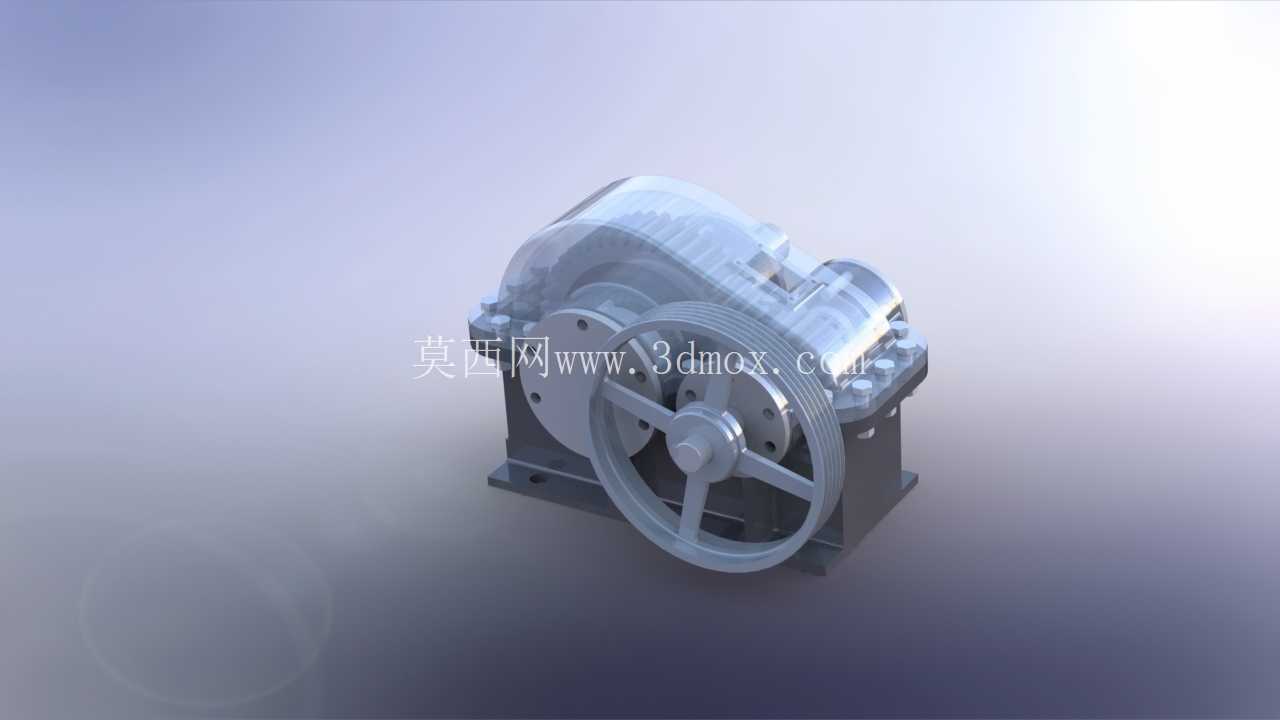

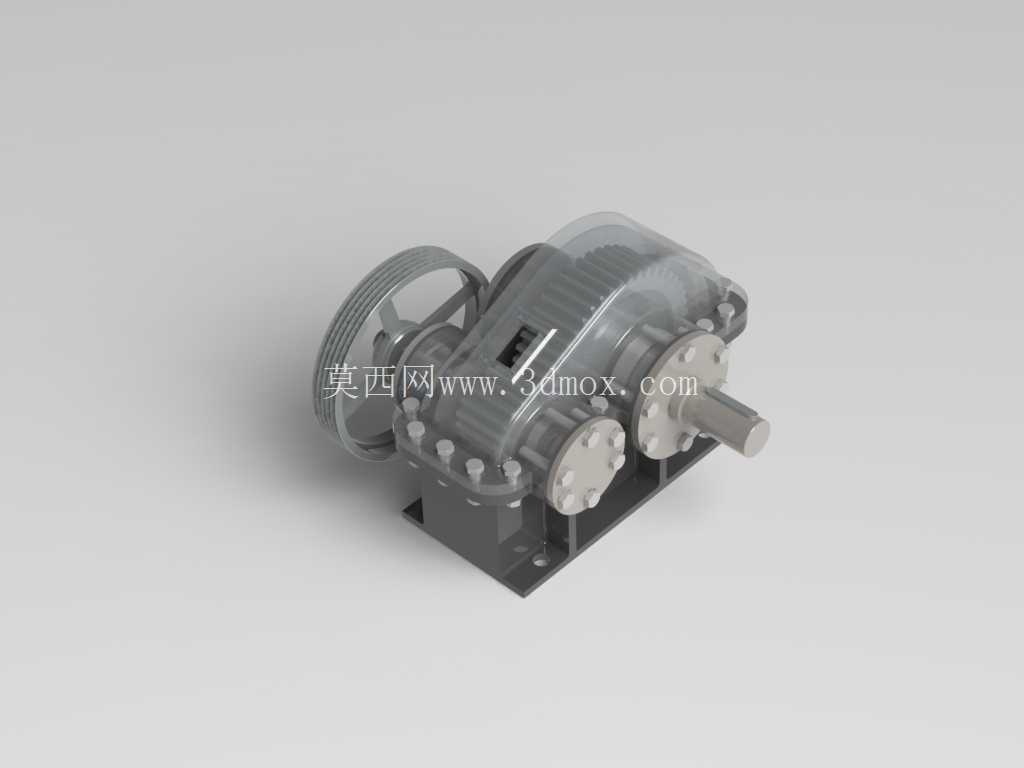

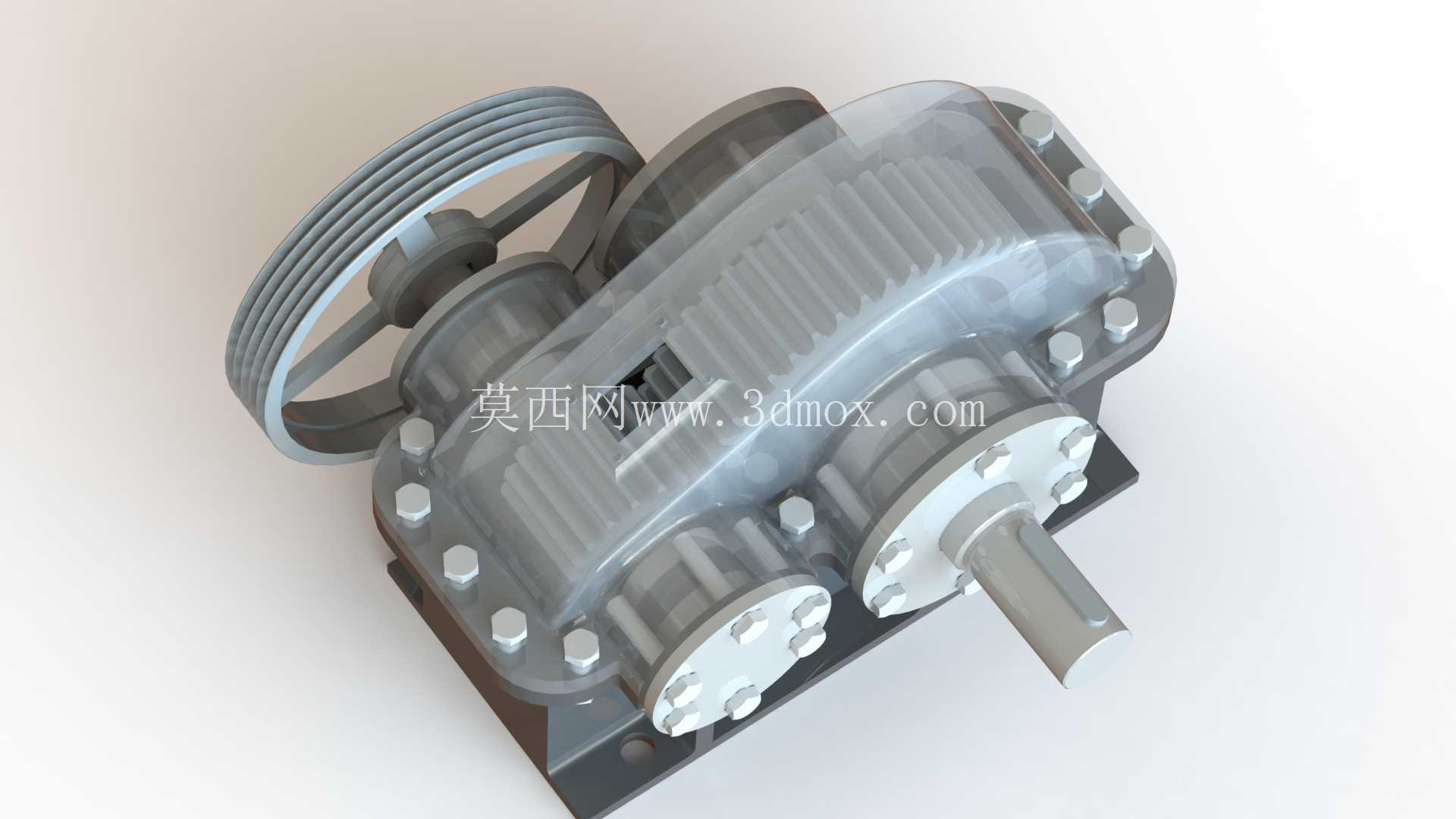

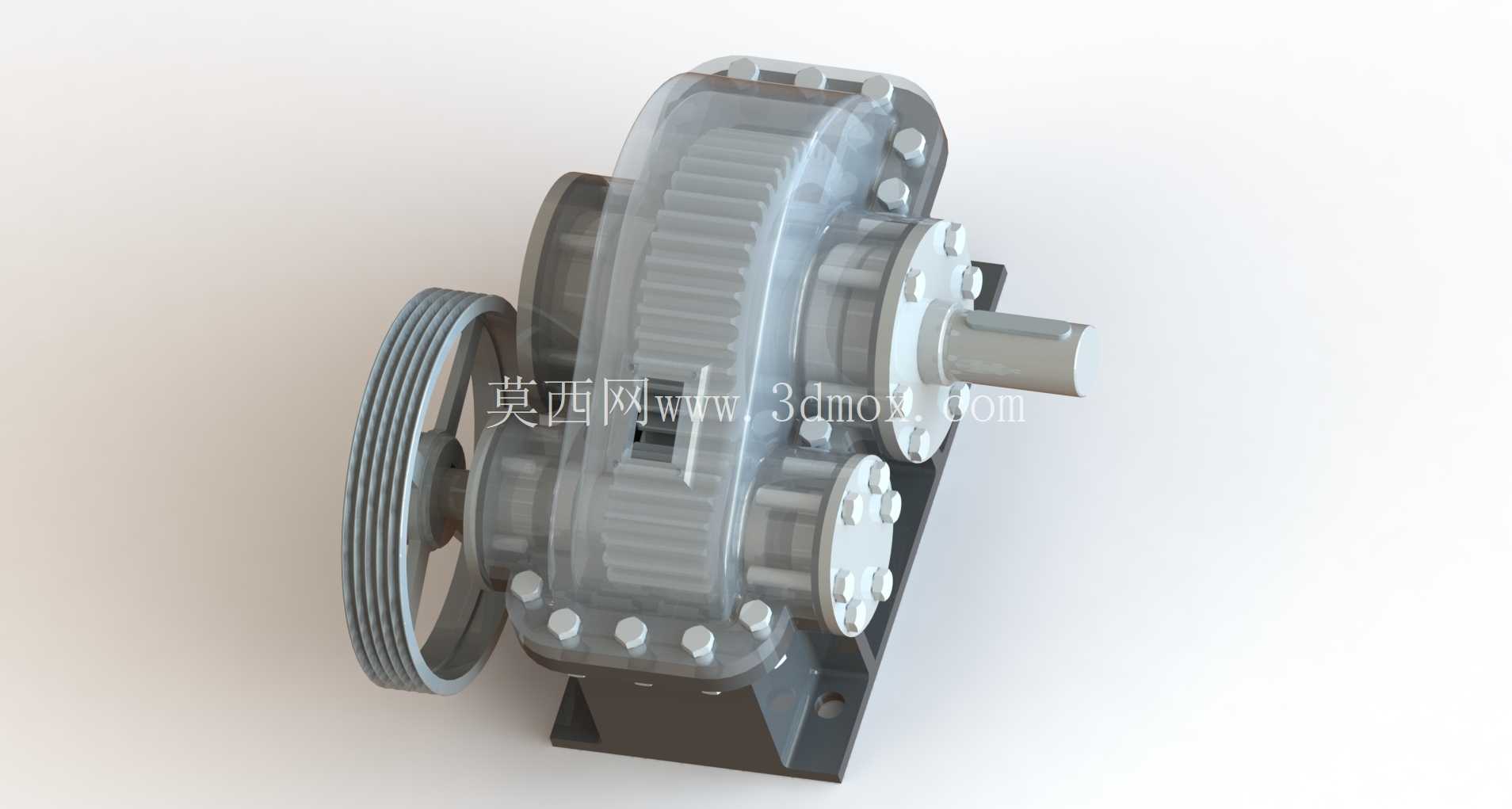

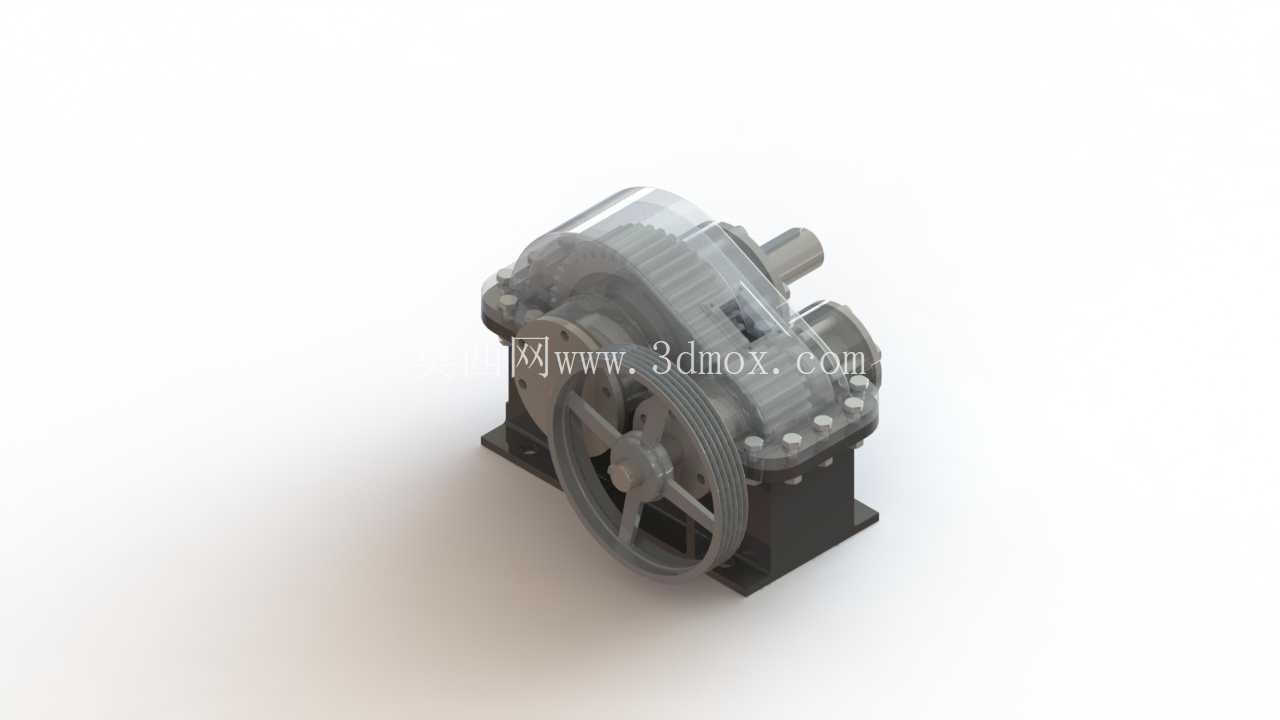

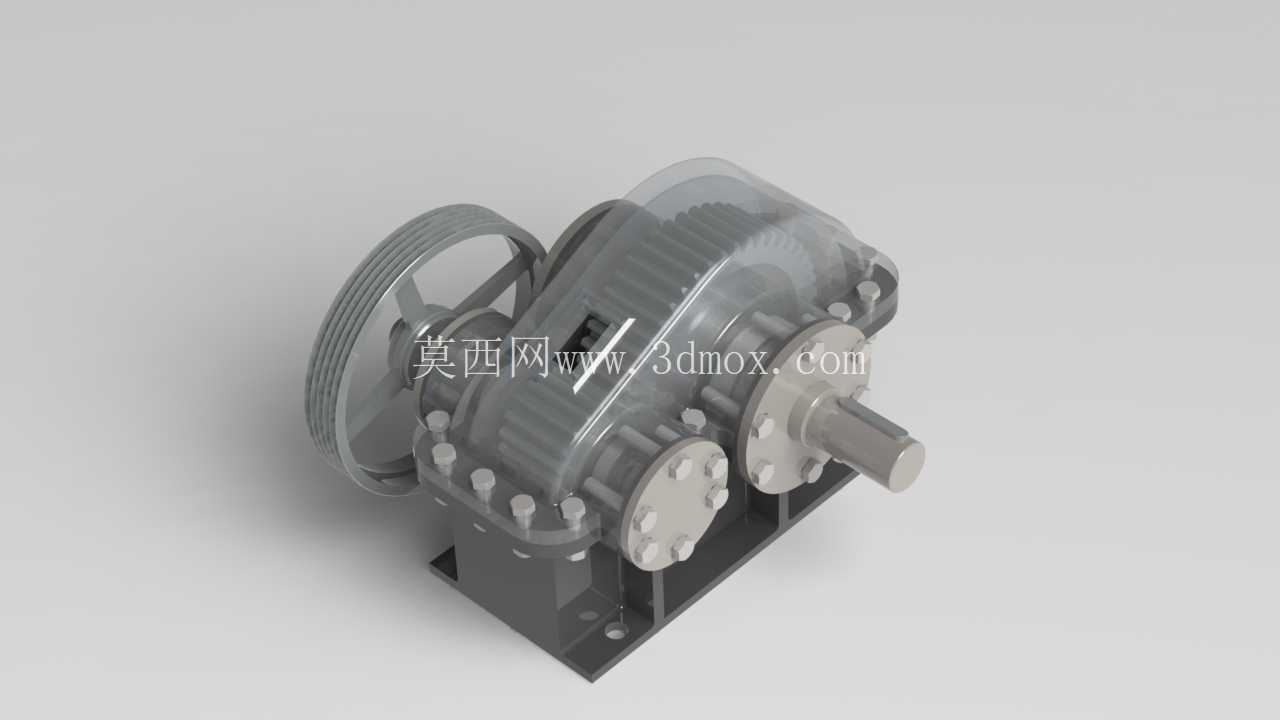

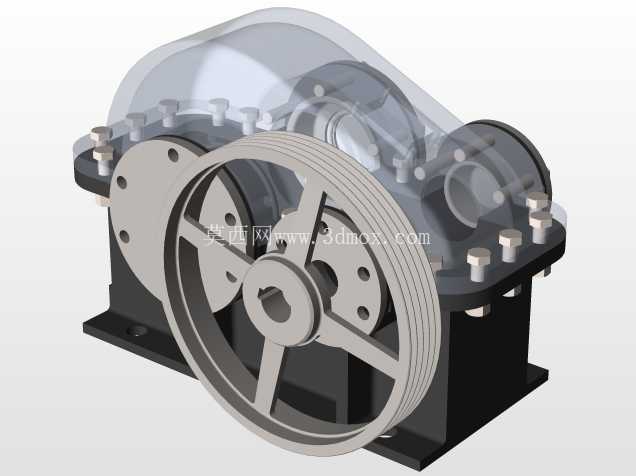

　　在常规工业传动场景里，这类渐开线直齿圆柱齿轮是动力传递路径里最基础也最核心的构件，多数中低速、中等载荷的减速传动单元里，都会用到这类结构的齿轮作为核心啮合零件。从实际应用场景来看，这类齿轮常被布置在减速箱的输入级或者中间传动级，适配轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力分流单元等场景，用来完成转速降低、扭矩放大的动力转换需求，相比斜齿轮，直齿圆柱齿轮没有轴向力，对支撑轴承的选型要求更低，装配调整的难度也更小，很适合轴向安装空间受限、传动精度要求中等的工况。

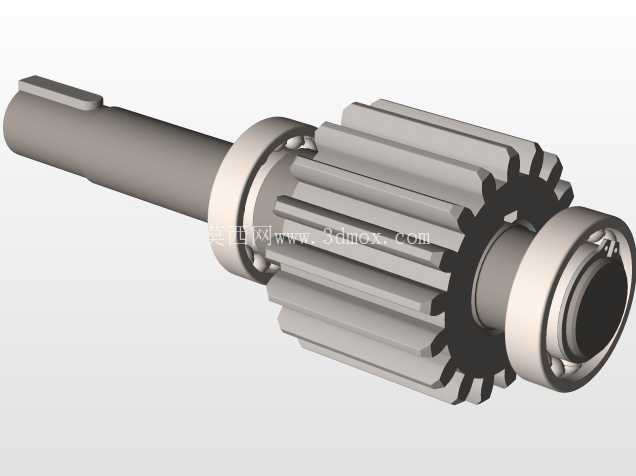

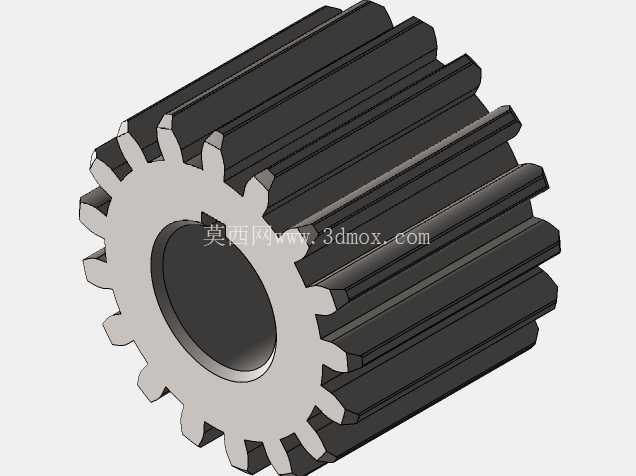

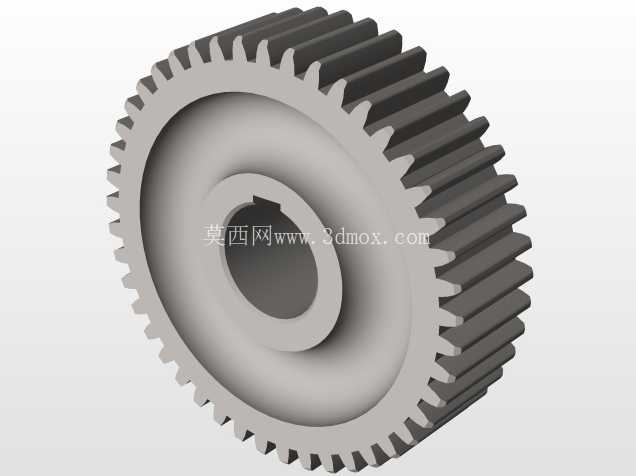

　　从设计思路层面讲，这个齿轮采用标准渐开线齿廓设计，齿形压力角选用通用的20度标准值，齿顶高系数取1，顶隙系数取0.25，完全符合通用直齿轮的啮合标准，能和同模数、同压力角的标准齿轮实现无侧隙或者微侧隙啮合，不需要定制配对齿形，后期备件替换的通用性很强。建模过程中，齿廓曲线通过渐开线方程生成，齿根部分做了标准的圆角过渡，避免齿根应力集中导致的轮齿断裂问题，轮齿的端面和齿顶都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，也能避免装配时轮齿边缘磕碰损伤配对齿面。齿轮的中心孔为光滑通孔设计，可根据实际安装需求加工键槽或者采用过盈配合的方式与传动轴连接，轮毂部分的厚度经过载荷校核，能满足额定扭矩下的挤压强度要求，不会出现轮毂开裂或者配合松动的问题。

　　从外形尺寸与安装边界来看，这个齿轮的齿宽尺寸大于齿顶圆直径的五分之一，能保证足够的啮合接触面积，降低单位齿面的接触应力，延长齿轮的使用寿命；齿顶圆和齿根圆的同轴度公差控制在IT7级精度范围内，保证运转过程中不会出现偏心导致的传动冲击、噪音过大问题。实际装配时，需要保证齿轮的端面与传动轴的轴线垂直度，避免轮齿偏载导致局部齿面过度磨损；啮合侧隙需要根据工作温度、润滑条件调整，常温油润滑工况下保留0.02-0.05倍模数的侧隙即可，既可以补偿热膨胀带来的卡滞风险，也不会因为侧隙过大导致传动回程超差。

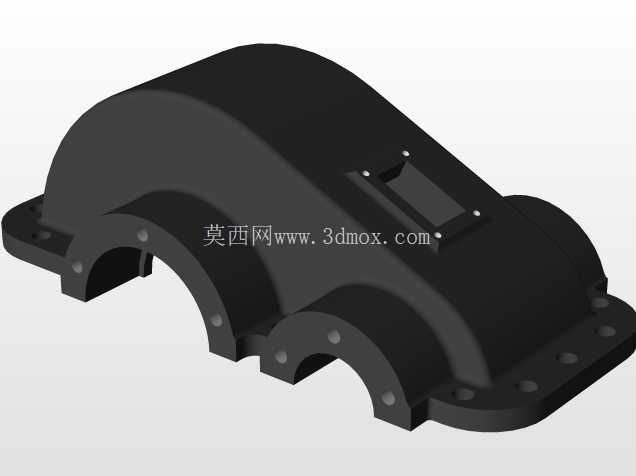

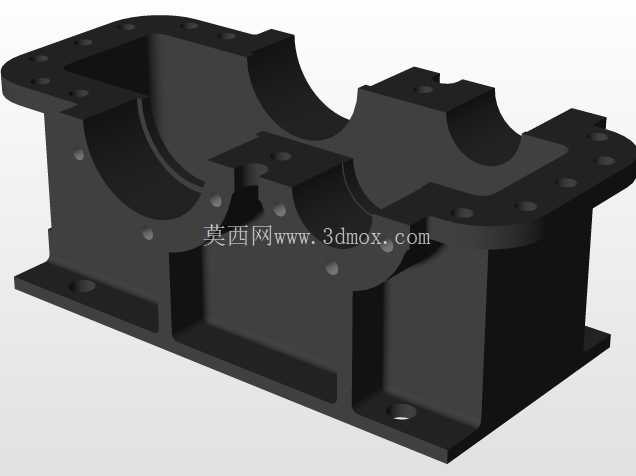

　　从功能特性上看，这类直齿轮的传动比恒定，瞬时传动比不会出现波动，运转过程中没有轴向分力，支撑结构只需要承受径向载荷，能简化减速箱的壳体结构设计，降低整体加工成本。齿轮的轮齿沿轴向均匀分布，啮合过程中是全齿宽同时进入和退出啮合，相比斜齿轮的渐进式啮合，虽然啮合冲击稍大，但加工难度更低，滚齿、插齿都可以完成加工，不需要专用的螺旋角调整工装，小批量生产时的成本优势很明显。在润滑维护方面，直齿结构的齿面更容易留存润滑油，飞溅润滑即可满足齿面的润滑需求，不需要设计专门的喷油润滑通道，能进一步简化减速箱的润滑系统结构。

　　实际选型应用时，需要根据传递的额定扭矩、输入转速、工作环境的冲击载荷情况，匹配对应的齿轮材料和热处理工艺，常规载荷下选用45号钢调质处理即可，重载冲击工况下可以选用20CrMnTi做渗碳淬火处理，齿面硬度能达到HRC58-62，承载能力会提升两倍以上。建模时的参数化设计逻辑，也方便后续根据不同的传动比需求，调整齿数、模数、齿宽参数快速生成衍生型号，不需要重新搭建齿廓建模逻辑，能大幅缩短同系列传动构件的设计周期。需要注意的是，这类直齿轮不适合高速重载的传动场景，当节圆线速度超过15m/s时，直齿轮的啮合噪音和冲击会明显增大，此时就需要替换为斜齿轮或者人字齿轮结构，但在多数中低速工业传动场景里，这类渐开线直齿圆柱齿轮的性价比和可靠性都是最优选择。
